A2017 ­ PHYSIQUE II PSI

ÉCOLE DES PONTS PARISTECH,
ISAE-SUPAERO, ENSTA PARISTECH,
TELECOM PARISTECH, MINES PARISTECH,
MINES SAINT-ÉTIENNE, MINES NANCY,
IMT Atlantique (ex Télécom Bretagne),
ENSAE PARISTECH.
Concours Centrale-Supelec (Cycle International),
Concours Mines-Télécom, Concours Commun TPE/EIVP.
CONCOURS 2017
DEUXIÈME ÉPREUVE DE PHYSIQUE
Durée de l'épreuve : 4 heures
L'usage de la calculatrice et de tout dispositif électronique est interdit.

Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :

PHYSIQUE II - PSI
L'énoncé de cette épreuve comporte 7 pages de texte.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur
d'énoncé, il le signale sur sa copie et poursuit sa composition en expliquant
les
raisons des initiatives qu'il est amené à prendre.

Physique II, annee 2017 -- filiere PSI

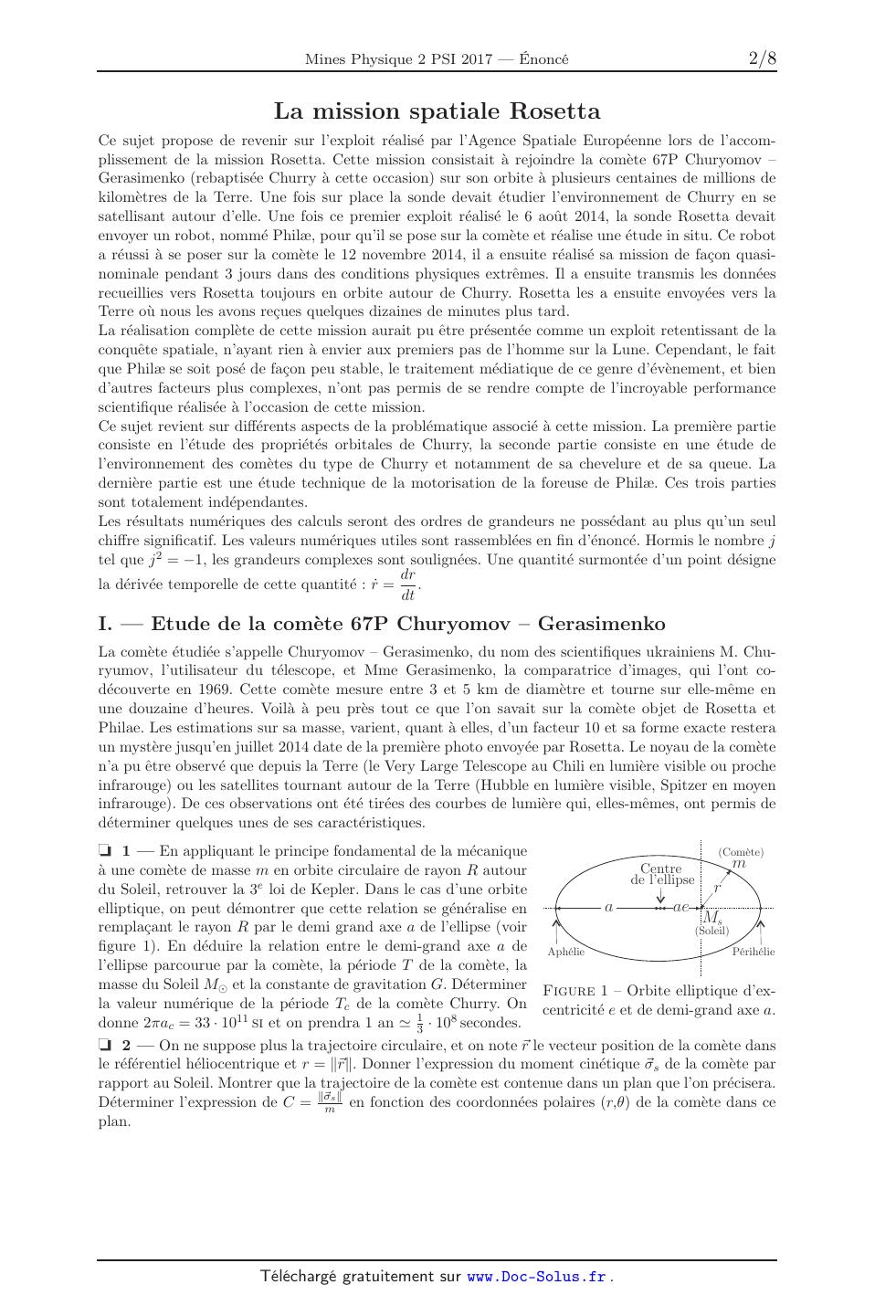

La mission spatiale Rosetta
Ce sujet propose de revenir sur l'exploit realise par l'Agence Spatiale
Europeenne lors de l'accomplissement de la mission Rosetta. Cette mission
consistait a rejoindre la comete 67P Churyomov ­
Gerasimenko (rebaptisee Churry a cette occasion) sur son orbite a plusieurs
centaines de millions de
kilometres de la Terre. Une fois sur place la sonde devait etudier
l'environnement de Churry en se
satellisant autour d'elle. Une fois ce premier exploit realise le 6 aout 2014,
la sonde Rosetta devait
envoyer un robot, nomme Philæ, pour qu'il se pose sur la comete et realise une
etude in situ. Ce robot
a reussi a se poser sur la comete le 12 novembre 2014, il a ensuite realise sa
mission de facon quasinominale pendant 3 jours dans des conditions physiques
extremes. Il a ensuite transmis les donnees
recueillies vers Rosetta toujours en orbite autour de Churry. Rosetta les a
ensuite envoyees vers la
Terre ou nous les avons recues quelques dizaines de minutes plus tard.
La realisation complete de cette mission aurait pu etre presentee comme un
exploit retentissant de la
conquete spatiale, n'ayant rien a envier aux premiers pas de l'homme sur la
Lune. Cependant, le fait
que Philæ se soit pose de facon peu stable, le traitement mediatique de ce
genre d'evenement, et bien
d'autres facteurs plus complexes, n'ont pas permis de se rendre compte de
l'incroyable performance
scientifique realisee a l'occasion de cette mission.
Ce sujet revient sur differents aspects de la problematique associe a cette
mission. La premiere partie
consiste en l'etude des proprietes orbitales de Churry, la seconde partie
consiste en une etude de
l'environnement des cometes du type de Churry et notamment de sa chevelure et
de sa queue. La
derniere partie est une etude technique de la motorisation de la foreuse de
Philæ. Ces trois parties
sont totalement independantes.
Les resultats numeriques des calculs seront des ordres de grandeurs ne
possedant au plus qu'un seul
chiffre significatif. Les valeurs numeriques utiles sont rassemblees en fin
d'enonce. Hormis le nombre j
tel que j 2 = -1, les grandeurs complexes sont soulignees. Une quantite
surmontee d'un point designe
dr
la derivee temporelle de cette quantite : r = .
dt

I. -- Etude de la comete 67P Churyomov ­ Gerasimenko
La comete etudiee s'appelle Churyomov ­ Gerasimenko, du nom des scientifiques
ukrainiens M. Churyumov, l'utilisateur du telescope, et Mme Gerasimenko, la
comparatrice d'images, qui l'ont codecouverte en 1969. Cette comete mesure
entre 3 et 5 km de diametre et tourne sur elle-meme en
une douzaine d'heures. Voila a peu pres tout ce que l'on savait sur la comete
objet de Rosetta et
Philae. Les estimations sur sa masse, varient, quant a elles, d'un facteur 10
et sa forme exacte restera
un mystere jusqu'en juillet 2014 date de la premiere photo envoyee par Rosetta.
Le noyau de la comete
n'a pu etre observe que depuis la Terre (le Very Large Telescope au Chili en
lumiere visible ou proche
infrarouge) ou les satellites tournant autour de la Terre (Hubble en lumiere
visible, Spitzer en moyen
infrarouge). De ces observations ont ete tirees des courbes de lumiere qui,
elles-memes, ont permis de
determiner quelques unes de ses caracteristiques.
1 -- En appliquant le principe fondamental de la mecanique
(Comète)
!
Centre
a une comete de masse m en orbite circulaire de rayon R autour
de
l'ellipse
$
du Soleil, retrouver la 3e loi de Kepler. Dans le cas d'une orbite
%
%&
elliptique, on peut demontrer que cette relation se generalise en
"#
remplacant le rayon R par le demi grand axe a de l'ellipse (voir
(Soleil)
figure 1). En deduire la relation entre le demi-grand axe a de Aphélie
Périhélie
l'ellipse parcourue par la comete, la periode T de la comete, la
masse du Soleil M et la constante de gravitation G. Determiner Figure 1 ­
Orbite elliptique d'exla valeur numerique de la periode Tc de la comete Churry.
On centricite e et de demi-grand axe a.
donne 2ac = 33 · 1011 si et on prendra 1 an  31 · 108 secondes.
2 -- On ne suppose plus la trajectoire circulaire, et on note "r le vecteur
position de la comete dans
le referentiel heliocentrique et r = #"r#. Donner l'expression du moment
cinetique "s de la comete par
rapport au Soleil. Montrer que la trajectoire de la comete est contenue dans un
plan que l'on precisera.
Determiner l'expression de C = "!ms " en fonction des coordonnees polaires (r,)
de la comete dans ce
plan.
Page 1/7

Tournez la page S.V.P.

La mission spatiale Rosetta

3 -- Etablir la relation 12 mr2 = Em - Eeff (r) ou Em est l'energie mecanique
supposee negative de
la comete et Eeff (r) son energie potentielle effective que l'on exprimera en
fonction de C, G, m, M
et r. Tracer la representation graphique de Eeff (r), et positionner sur ce
graphique Em , l'aphelie rmax
et le periphelie rmin (voir figure 1).
4 -- Montrer qu'il existe une trajectoire circulaire correspondant a r = rmin =
rmax = r0 et
Em = E0 . Determiner l'expression de r0 en fonction de C, G et M puis en
deduire celle de E0 en
fonction de C, G, M et m. On note respectivement Ec (r) et Ep (r) les energies
cinetique et potentielle
de la comete a la distance r du Soleil, determiner la relation entre Ec (r0 )
et Ep (r0 ).
5 -- Etablir l'equation du second degre en r dont rmin et rmax sont solutions,
qui permet de
deduire l'expression de Em en fonction de G, m, M et a. On donnera cette
expression. Apres avoir
montre que son discriminant est bien positif, resoudre l'equation et determiner
la relation liant e a
Em , C, a et m.
6 -- Quelle est la propriete de la vitesse areolaire de la comete, rapport de
la surface balayee par
le rayon vecteur de la comete sur le temps mis par la parcourir ? Quel est
l'astronome qui a identifie
cette propriete quiporte son nom ? Sachant que l'aire d'une ellipse
d'excentricite e et de demi-grand
axe a est S = a2 1 - e2 , determiner la relation entre la periode de la comete
et le demi-grand axe
de l'ellipse. Commenter le resultat obtenu.
Rosetta a beneficie de 4 assistances gravitationnelles afin d'acquerir
l'energie necessaire pour rejoindre
la comete sur son orbite. La precision requise pour l'accomplissement de cet
exploit est absolument
insensee : fenetre de quelques kilometres entre des objets sur des orbites
gravitationnelles a des vitesses
de l'ordre du kilometre par seconde, a plusieurs centaines de millions de
kilometres de la Terre. Peu
de gens ont pris conscience de l'exploit realise par les ingenieurs de l'Agence
Spatiale Europeenne.
7 -- Qu'entend-on par assistance gravitationnelle ? On etaiera sa reponse par
un schema explicatif.
FIN DE LA PARTIE I

II. -- Etude de la chevelure et de la queue de la comete
Le noyau des cometes est essentiellement compose d'une neige sale (un melange
de glace et de grains
de toutes tailles) d'environ 10 km de rayon. En se rapprochant du Soleil sur
une orbite elliptique, la
glace situee sur la surface de ce noyau se sublime et il s'entoure d'une sorte
d'atmosphere de gaz et
de poussiere : la chevelure. La taille caracteristique de cette chevelure est
de l'ordre de 105 km. Le
materiel de cette chevelure interagit avec d'une part la lumiere du Soleil et
d'autre part le plasma emis
par notre etoile : le vent solaire. Le produit de cette interaction est la
partie la plus souvent visible
d'une comete depuis la Terre : la queue. Elle est environ dix fois plus etendue
que la chevelure, mais
dans une seule direction. Une fois la chevelure et la queue formees, le
telescope Subaru installe a plus
de 4000 metres d'altitude sur l'ile d'Hawai a pu prendre une photo de Churry
mettant en evidence de
nombreux details.

Taille de la Terre
Traînée de poussière

Chevelure

Queue de poussière

Photo 2 ­ Photo de la comete Churry prise avec le telescope Subaru prise le 8
mars 2016 alors que
la comete se trouvait entre les orbites de Mars et de Jupiter. Le temps de pose
de la photo est de 6
minutes.

Page 2/7

Physique II, annee 2017 -- filiere PSI

II.A. -- Taille critique d'un grain dans la chevelure
On considere un grain de poussiere spherique de la chevelure de la comete et on
assimile la densite
volumique de ces grains a celle de la chevelure notee  et supposee constante.
On note R le rayon du
grain et r sa distance au Soleil.
Les ondes electromagnetiques associees au rayonnement du Soleil exercent une
pression Pr sur toute

surface sur laquelle elles s'appliquent. On montre que cette pression s'ecrit
sous la forme Pr = #$
c
ou %& est la valeur moyenne temporelle du vecteur de Poynting associe a ces
ondes,  et  sont deux
nombres entiers et c la vitesse de la lumiere.
8 -- Apres avoir rappele la definition du vecteur de Poynting et de son flux a
travers une surface
orientee, preciser les valeurs de  et . Comment peut-on interpreter la pression
de radiation ?
Dans le cas du rayonnement d'une etoile, le flux total d'energie est appele
luminosite. Elle est supposee
isotrope et notee L ou L pour le Soleil dont la valeur est precisee en fin
d'enonce. On definit egalement
la brillance B(r), ou flux radiant, d'une etoile comme la puissance disponible
par unite de surface a
une distance r de l'etoile.
9 -- En utilisant par exemple des arguments dimensionnels determiner la
relation entre B(r) et
%& dans le cas du Soleil. En deduire l'intensite Fr de la force exercee par la
pression de radiation sur
un grain de section  = R2 .
10 -- En considerant que la repartition de la masse du Soleil est a symetrie
spherique, determiner
l'expression du champ gravitationnel cree par le Soleil a l'exterieur de
celui-ci. En deduire l'intensite
F
Fg de la force de gravitation exercee par le Soleil sur le grain considere.
Exprimer le rapport  = Fgr
en fonction de G, M , R, , c et L . Commenter ce resultat.
11 -- En prenant  = 3 g · cm-3 , determiner l'ordre de grandeur d'un rayon
critique de grain
Rc permettant d'expliquer, sur la photo 2, la presence d'une part d'une queue
et d'autre part d'une
trainee de poussiere tracant l'orbite de la comete. Comment peut-on reperer la
direction du Soleil sur
la photo 2 ? On indiquera la composition de ces deux structures en fonction de
Rc . Pour le calcul on
prendra G = 21 × 10-11 m3 · kg-1 · s-2 .

II.B. -- Effet Poynting-Robertson
Les grains laisses sur son orbite par une comete finissent par tomber vers le
Soleil, c'est l'effet PoyntingRobertson.
Soit un grain de poussiere spherique de rayon R en orbite circulaire de rayon r
dans le systeme solaire.
Il absorbe et reemet en totalite la radiation qu'il recoit du Soleil. Le fait
que ce grain soit en mouvement
rend cette reemission non isotrope et principalement selon l'axe dirige par la
direction de sa vitesse :
c'est un effet relativiste appele aberration. Cette non isotropie induit une
perte de moment cinetique
qui conduit au fait que le grain tombe vers le Soleil selon une trajectoire
spirale.
12 -- En supposant que toute la puissance absorbee par le grain est reemise,
quelle serait la
luminosite d'un grain de section  a une distance r du Soleil. Faire
l'application numerique pour un
grain de 1 centimetre de rayon se situant entre Mars et Jupiter a une distance
r = 5 × 108 km du
Soleil.
13 -- En supposant que les photons reemis emportent une masse effective m = E
/c2 et en
faisant par exemple un bilan de moment cinetique entre t et t + dt, montrer que
l'intensite du moment
! R "2 L
cinetique orbital des grains L = mvr verifie l'equation differentielle L = - rc
4m L
14 -- En supposant la decroissance du moment cinetique tres faible, on peut
considerer que le
grain est constamment sur une orbite circulaire dont le rayon diminue tres
doucement. En separant les
variables pour resoudre l'equation de la question precedente, determiner dans
ces conditions le temps
t mis par un grain spherique de rayon R et de densite volumique de masse
constante  pour tomber
sur le Soleil a partir d'une distance initiale r tres grande devant le rayon du
Soleil r . On exprimera
t en fonction de , c, R, r et L .
Page 3/7

Tournez la page S.V.P.

La mission spatiale Rosetta

15 -- Determiner la taille du plus gros grain spherique qui a pu  spiraler
jusqu'au Soleil en
partant de l'orbite de Mars depuis la formation du systeme solaire il y a 4,5
milliards d'annees
(soit

17
10 secondes). Afin de simplifier ce calcul, on prendra pour Mars un distance
moyenne de 5 millions
1
= 7 × 10-3 .
de km et on donne 45
FIN DE LA PARTIE II

III. -- Etude de la motorisation de la foreuse du robot Philæ
Le robot Philæ avait notamment pour mission de forer le sol de la comete sur
une profondeur de
40 cm. Il n'a pu realiser pleinement cette partie de sa mission car le site sur
lequel il s'est finalement
pose apres trois rebonds etait trop incline. Il a cependant pu faire de tres
nombreuses mesures dont
l'analyse permettra de mieux comprendre la formation du systeme solaire. Dans
cette partie nous
allons etudier les caracteristiques techniques du moteur de sa foreuse. Il
s'agit d'un moteur synchrone
associe a un onduleur de tension. Cette structure permet de concevoir un
dispositif robuste de forte
puissance, delivrant un fort couple et presentant une bonne duree de vie,
toutes ses qualites etant
ici necessaires. Afin de simplifier l'etude, les pertes mecaniques ainsi que
les pertes fer de ce moteur
synchrone seront negligees. Finalement, le moteur sera assimile a une machine
synchrone diphasee
dont les deux enroulements statoriques sont identiques.

III.A. -- Essais prealables
L'inducteur du moteur synchrone de la foreuse
de Philæ est a aimants permanents et possede 8
+
,
poles, soit 4 paires de poles.
Chaque bobinage du stator possede une resis'() ,
*
0
+
tance de 0,03 .
/
L'intensite nominale du courant dans un enrou.
lement du stator est IN = 155 A. Pendant une
+
duree limitee, elle peut atteindre la valeur maxi- Fig. 3 ­ Schema electrique
et diagramme vectoriel
male IM = 185 A.
d'une phase du moteur.
La machine est etudiee en convention recepteur.
Le modele equivalent a une phase de l'induit est represente sur la figure 3.
Les tensions et courants
sont supposes sinusoidaux de pulsation  = 2f . Afin de determiner les
parametres du modele, divers
essais ont ete effectues :
-- Essai n 1 : sur un banc d'essais, on a entraine la machine synchrone a vide
par l'intermediaire
d'un moteur auxiliaire a la vitesse n = 1500 tr · min-1 . Aux bornes d'une
phase, on a mesure
une tension simple de 57 V.
-- Essai n 2 : avec une alimentation electrique appropriee, on a effectue un
essai de la machine en
moteur a 1500 tr · min-1 pour lequel  = 0, I = IM = 185 A, et V = 72 V.
16 -- On admet qu'en regime permanent de vitesse, la condition de synchronisme
pour un moteur
possedant p paires de poles s'ecrit  = p, ou  designe la vitesse de rotation du
rotor en rad · s-1 .
Determiner la frequence des tensions statoriques quand n = 1500 tr · min-1 .
17 -- Representer le diagramme vectoriel relatif a l'essai n 2. La resistance R
n'etant pas negligee,
en deduire la valeur de L.
18 -- La valeur efficace de la force contre-electromotrice E a pour expression
E = 0 . Quelle est
l'unite de la constante 0 ? Que represente-t-elle ? De quels parametres de la
machine depend-elle ?
Montrer que E = A, ou A est une constante dont on precisera l'expression et la
valeur numerique.
Dans toute la suite on negligera la chute de tension ohmique ainsi que les
pertes par effet Joule dans
les circuits statoriques.
19 -- Tracer un diagramme vectoriel representatif d'un point de fonctionnement
quelconque dans
le cas ou 0 <  < 2 . En deduire une relation entre V , E,  et .
20 -- Determiner l'expression de la puissance electrique absorbee par le moteur
Pa en fonction de
V , I et  puis en fonction de E, I et . Quelle relation existe-t-il entre cette
puissance electrique Pa
et la puissance mecanique electromagnetique Pm recue par le rotor ?
Page 4/7

Physique II, annee 2017 -- filiere PSI

21 -- Exprimer le couple electromagnetique C developpe par le moteur en
fonction de A, I et
. Pour une intensite efficace I donnee, que doit-on faire pour maximiser le
couple developpe par la
machine ? De quelle unique variable le couple depend-il alors ? A quel autre
moteur ce fonctionnement
fait-il penser ?
22 -- On se placera sur un point de fonctionnement a  = 0, I = IN , et n = 1500
tr · min-1 . Que
vaut le moment du couple C developpe par le moteur ? Representer le diagramme
vectoriel representatif
du fonctionnement. Placer les vecteurs representatifs des complexes E, V , I.
En deduire les expressions
de V et . Calculer leurs valeurs numeriques correspondantes. On pourra
considerer que 13  12 .

III.B. -- Etude simplifiee de la logique de commande mli
Le moteur est alimente par un onduleur a commande mli (Modulation de Largeur
d'Impulsion). Nous
simplifierons l'etude de l'onduleur par le schema monophase de la partie gauche
de la figure 4.
+-cc
Comp.

$4

!4

$1

!1

¡-cc

Vers la commande de
11 et 13
-13
0 volt

#ch
+

-T -C

Charge

" ch

+-cc
Comp.

$2

!2

$3

!3

Vers la commande de
12 et 14
-24

¡-cc

0 volt

Fig. 4 ­ Schema de l'onduleur (a gauche) et de son circuit de commande (a
droite)
Les deux comparateurs a base d'ali supposes ideaux sont alimentes entre +Vcc et
-Vcc . La tension
de sortie de ces deux comparateurs commute entre +Vcc et -Vcc . Lorsque la
tension de sortie d'un
comparateur est au niveau +Vcc , les interrupteurs associes sont commandes a la
fermeture ; quand
cette tension est au niveau -Vcc , les interrupteurs associes sont commandes a
l'ouverture. Les tensions
VT et VC sont definies sur la partie droite de la figure 4 representant le
circuit de commande de
l'onduleur. Leurs chronogrammmes sont representes sur la figure 5.
23 -- Representer sur la copie en concordance des temps les signaux VT , VC
ainsi que
les chronogrammes de V13 et V24 . Calculer la
date t1 en fonction de T , VC et VT,m .

+-T,m
-C
1
0

2

21
-T

¡-T,m

Fig. 5 ­ Chronogrammmes des tensions VT et VC .

24 -- En deduire l'allure de la tension vch (t).
Determiner l'expression du rapport cyclique
de la tension vch (t) en fonction de VC et VT,m .
Quel inconvenient presente ce type de commande ?

La commande reelle permet d'alimenter le moteur avec une tension dont
la
forme
est
representee
sur
la figure 6. Les angles 1 , 2 , 3 , 4 , 5 , 6
# $
compris dans
l'intervalle
0,
et
representes
sur
la
figure
6 sont fixes, les suivants, situes dans les
#  $ # 3 $
# 23
$
intervalles 2 , , , 2 et 2 , 2 s'en deduisent par symetrie.
eff de la tension v (t) en fonction des angles
25 -- Exprimer la valeur efficace Vch
i=1,...,6 et de la
ch
tension E.

Si l'on note f la frequence du fondamental de vch (t), la commande mli permet
de faire en sorte que
eff
Vch
f

= cte et d'eliminer les harmoniques de tension les plus genants.

Page 5/7

Tournez la page S.V.P.

La mission spatiale Rosetta

# ch
'

0

3&
2
% 1 %2 % 3

%4

% 5 %6

&
2

&

2&
( = )*

¡'
Fig. 6 ­ Commande reelle d'alimentation
26 -- Les symetries du signal vch permettent d'etablir que seuls les
harmoniques de rangs impairs
figurent dans son spectre. Donner l'allure de ce spectre en precisant les
positions des quatre premiers
harmoniques. Montrer qualitativement que les 6 parametres i=1,...,6 de la
commande mli permettent
eff et d'autre part de faire en sorte que le premier harmonique
d'ajuster d'une part la valeur efficace de Vch
d'amplitude non nulle ne soit que d'ordre 13.

III.C. -- Etude d'une commande mli numerique, precalculee
+!

Pour chaque angle i=1,··· ,6 predetermine par un
calculateur, on fabrique un signal de base note mi (t)
dont le chronogramme et la decomposition de Fourier sont donnes sur la figure
7. Ces signaux de base
permettent de reconstruire la tension d'alimentation du moteur.

'

&+% !
%!

¡'

&
2

&¡%!

3&
2

2&¡%!

&

2&

(

4' X cos [(2, + 1) %! ] sin [(2, + 1) )*]
+! (*) = ¡¡
2, + 1
& "=0
+1

Fig. 7 ­ Signal de base.

27 -- Representer sur un meme graphe les signaux m1 et m2 en fonction de  puis
en deduire
le graphe de m1 - m2 en fonction de . En deduire
l'expression de la tension vch (t) de la figure 6 en
fonction des signaux de base mi=1,··· ,6 (t).
28 -- Determiner la relation que doivent verifier
les angles i afin que l'on puisse eliminer l'harmonique d'ordre 5 dans le
spectre de vch .

III.D. -- Utilisation de la technique de surmodulation
On realise un decoupage de la commande mli a frequence elevee fd devant la
frequence f de cette
commande : fd  f . Par exemple, pour une frequence f = 50 Hz, on prendra fd = 1
kHz. On note
 le rapport cyclique de la tension de decoupage D(t) et l'on donne sa
decomposition de Fourier

%
D (t) = A0 +
Ak sin [kd t + k ]. Les signaux decoupe et de decoupe sont representes sur la
figure 8.
k=1

29 -- Exprimer A0 en fonction de .

 (t) = v (t)×
30 -- Determiner l'expression de la valeur instantanee vch,F
(t) du fondamental de vch
ch
,eff
D(t). En deduire l'expression de sa valeur efficace Vch,F
en fonction de E,  et des angles i=1,··· ,6 .

31 -- Quel est l'interet d'utiliser cette technique de surmodulation ?
Page 6/7

Physique II, annee 2017 -- filiere PSI

# ch
'¡

$(*)

# ch

Zoom

1

'

2

2
% 1 %2 % 3 %4 % 5 %6

-! # !#

2
-! # !#

Fig. 8 ­ Decoupage de la commande mli (a gauche) et signal de decoupe (a droite)
 (t) correspondant a la tension d'alimentation
32 -- Representer l'allure du spectre du signal vch
du moteur de la foreuse. Conclure.

FIN DE LA PARTIE III
Donnees numeriques
· Constante de la gravitation : G = 6,7 × 10-11 m3 · kg-1 · s-2
· Vitesse de la lumiere : c = 3 × 108 m · s-1 .
· Masse du Soleil : M = 2 × 1030 kg.
· Luminosite du Soleil : L = 4 × 1026 W
· Unite astronomique : 1 ua = 1,5 × 1011 m
Caracteristiques de la comete Churry
· rmax : aphelie, distance au plus loin du Soleil : 5,70 ua
· rmin : perihelie, distance au plus pres du Soleil : 1,30 ua
· Taille caracteristique : 2000 m (albedo de 4%)
· Periode de rotation autour de son axe principal : 12,6 h
FIN DE L'EPREUVE

Page 7/7

Extrait du corrigé obtenu par reconnaissance optique des caractères



Mines Physique 2 PSI 2017 -- Corrigé
Ce corrigé est proposé par Cyril Ravat (professeur en CPGE) ; il a été relu par
Julien Dumont (professeur en CPGE) et Stéphane Ravier (professeur en CPGE).

Ce sujet étudie quelques aspects de la mission spatiale Rosetta, qui a mis une
sonde en orbite autour de la comète Churry en 2014. Elle a notamment permis
l'envoi
sur cette comète du robot Philæ, dans le but de procéder à des analyses
géologiques.
Les trois parties de ce problème sont indépendantes.
· Dans la première partie, on étudie le mouvement elliptique de Rosetta. Les
questions font appel au cours de mécanique céleste de première année. Cet
ensemble
ne pose guère de difficultés, si ce n'est l'utilisation de l'excentricité dont
la définition n'est pas rappelée alors que cette notion est hors programme.
Cette partie
se termine par une ouverture sur l'effet de fronde gravitationnelle, pour tester
si les candidats avaient déjà entendu parler de cette technique d'accélération
des engins spatiaux.
· La deuxième partie, la plus difficile de ce sujet, traite de la formation de
la
chevelure de la comète. Elle utilise des notions d'électromagnétisme et de
mécanique. Elle permet de s'intéresser à un phénomène astronomique complexe,
l'effet Poynting-Robertson. Dommage qu'une erreur sur une donnée numérique
dans l'énoncé entraîne un résultat aberrant sur la dernière application
numérique de cette partie.
· La foreuse de Philæ, modélisée par une machine synchrone, fait l'objet de la
troisième partie. Après une étude rapide de ses aspects électrotechniques, on
se concentre sur l'électronique de commande. C'est l'occasion d'introduire des
éléments de la méthode dite Modélisation de Largeur d'Impulsion (ou MLI).
C'est une bonne occasion de découvrir les principes de ce type de commande,
qui est largement utilisée de nos jours.
Soulignons que, comme pour toutes les épreuves du concours Mines-Ponts, la
calculatrice était interdite le jour de l'épreuve. En conséquence, les
applications numériques sont demandées avec un chiffre significatif et
certaines approximations sont
fournies. Certaines applications numériques restent malgré plutôt difficiles.
Ce sujet, centré sur des événements récents, est intéressant. Il met en évidence
un certain nombre d'exploits scientifiques et techniques qui ont permis
l'aventure de
la sonde Rosetta et de son compagnon Philæ. Il contient de nombreuses questions
abordables et permet de réviser efficacement la mécanique céleste et la
conversion de
puissance.

Indications
Partie I
1 Montrer que le mouvement est uniforme et s'en servir sur une période de
rotation.

2 Rappeler la principale propriété de -
 .
s

4 Il faut montrer que le minimum de Eeff correspond au mouvement circulaire,
puis
déterminer ce minimum.
5 L'excentricité e est visible sur le schéma de la figure 1. Exprimer rmin et
rmax en
fonction de e.
Partie II
8 Les paramètres  et  sont à trouver par analyse dimensionnelle.
9 Le lien demandé est simple, il n'y a pas de piège.
10 Penser à utiliser l'analogue gravitationnel du théorème de Gauss.
13 Toute la variation de L est due à la perte de masse dont parle l'énoncé.
L'exprimer
en fonction de L , R, r et c grâce à l'expression de Lg .
14 Les grandeurs L, r et t varient, mais L dépend de r.

15 La distance Soleil-Mars fournie est erronée. Prendre r =

5 × 1011 m.

Partie III
19 Il faut projeter les vecteurs associés à V et E sur un axe commun.
20 Ne pas oublier le nombre de bobinages du stator.
23 Utiliser la linéarité de la courbe.
24 Faire des schémas pour chaque cas d'ouverture ou de fermeture.
26 Il y a 5 harmoniques entre le fondamental et l'harmonique d'ordre 13.
30 La relation f d  f signifie que le fondamental est à la fréquence f .

32 Multiplier les décompositions de Fourier pour voir quelles fréquences
apparaissent.

I. Étude de la comète 67P
Churyomov-Gerasimenko
1 On considère le système {comète} dans le référentiel géocentrique, supposé
galiléen. Sur ce système s'applique uniquement l'interaction gravitationnelle
-

m M -

F = -G
u
r
r2
On suppose le mouvement circulaire, c'est-à-dire en coordonnées polaires
--
,
OM = r -
u
r

-

,
v = r  -
u

-

 + r  -

a = -r 2 -
u
u
r

Le principe fondamental de la dynamique en projection sur la base polaire donne
m M
r2

-m r 2 = -G

et

m r  = 0

La seconde équation montre que  est une constante et donc que le mouvement est
uniforme. Or  = v/r avec v = 2  r/T où T est la période de rotation de la comète
autour du Soleil. On obtient ainsi
r 2 =

v2
4 2 r
G M
=
=
r
T2
r2
4 2
T2
=
3
r
G M

soit

Il s'agit bien de la 3e loi de Kepler : le rapport T2 /r3 de tout système
gravitant autour
du Soleil est indépendant du système considéré. Par généralisation,
4 2
T2
=
3
a
G M
Ainsi,

s

ac 3
G M
r
ac
= 2  ac
G M
s

Tc = 2

33 · 1011 /2
6,7 · 10-11 · 2 · 1030

= 33 · 1011

Tc = 33 · 10
Or 33 ·

11

r

10 · 10-8
8

avec

3,3
1

6,7
2

10  100 et 8   25  5. D'où
Tc = 2 · 108 s = 6 ans
La calculatrice est interdite sur cette épreuve. Cette application numérique
en devient relativement difficile. Il convient de ne chercher qu'un seul chiffre
significatif voire seulement l'ordre de grandeur si les calculs sont trop
pénibles.

-

s = -
r  m-
v

2 Par définition,

En appliquant le théorème du moment cinétique à la comète, on a

 -
-

d-
s

=-
r F = 0
dt
--

car la force est centrale, colinéaire à -
r . Ainsi, -
r = OM est orthogonal à -
 s constant :
-

M se situe dans le plan passant par O et normal à  . On peut à présent
s

utiliser les coordonnées polaires dans ce plan :

-

-
 + r  -

r = r-
u
et
v = r -
u
u
r
r

-

2 -
soit
 = m r  u
s

z

C = r2

soit

Notons que l'expression de la vitesse fournit la relation :
v 2 = r2 + (r )2
qui est utile à la question suivante.
3 L'énergie mécanique s'écrit
Em = Ec (r) + Ep (r)
1
G m M
= m v2 -
2
r
1
G m M
= m [r2 + (r )2 ] -
2
r
 2
1
1
C
G m M
Em = m r2 + m
-
2
2
r
r
Il vient

1
m r2 = Em - Eeff (r)
2

avec

Eeff (r) =

1 m C2
G m M
-
2
2 r
r

On trouve
lim Eeff (r) = +

r0

et

lim Eeff (r) = 0

r+

Cette fonction dispose d'un minimum unique négatif, déterminé dans la question
suivante. Le graphe représentatif de Eeff est donc
Eeff

rmin

rmax

r

0
Em

L'énergie mécanique Em de la comète est constante en l'absence de forces
dissipatives
et négative d'après l'énoncé, ce qui correspond à un état lié : la comète est
contrainte
de rester à une distance comprise entre rmin et rmax . En effet, pour toute
valeur de r
hors de [rmin , rmax ], Em devrait être inférieure à Eeff , ce qui est
impossible puisque leur
différence est positive. Les distances r min et r max sont ainsi les
intersections
de la courbe représentative de Eeff et de la droite horizontale Em .
