E3A Physique PSI 2014

E3A Physique PSI 2014 -- Corrigé
Ce corrigé est proposé par Virgile Andreani (ENS Ulm) ; il a été relu par
Olivier
Frantz (Professeur agrégé en école d'ingénieur) et Stéphane Ravier (Professeur
en
CPGE).

Ce sujet étudie deux exemples de systèmes oscillants, le premier en
électronique,
le second en thermodynamique et mécanique des fluides.
· Après une courte première partie sur l'amplificateur opérationnel idéal, on
étudie dans deux parties séparées les deux constituants d'un générateur
électronique de signaux : le comparateur à hystérésis et le montage intégrateur
inverseur, avant de les rassembler pour constituer le générateur. On commence
par établir les fonctions de transfert des circuits, dont on se sert pour
calculer
explicitement, au moyen d'une décomposition de Fourier, leur signal de sortie
lorsqu'ils sont soumis à une excitation périodique. Cette première partie
cherche
chez le candidat la capacité à décrire l'évolution temporelle des signaux
électriques d'un circuit complexe. La dénomination « amplificateur opérationnel
»
a été remplacée par « amplificateur linéaire intégré » depuis la rentrée 2014,
il s'agit pourtant du même composant. L'énoncé, ainsi que ce corrigé, utilisent
la première appellation mais on peut substituer partout ALI à AO.
· La deuxième moitié du sujet détaille le fonctionnement d'un geyser, système
oscillant original dont le modèle ici est simplifié mais déjà assez réaliste.
Elle
débute par quelques notions de thermodynamique des corps purs, et se poursuit
par une partie de mécanique des fluides qui nécessite une certaine intuition
physique. S'appuyant sur l'équation de Navier­Stokes, qui ne figure plus au
programme de PSI depuis la rentrée 2014, elle est néanmoins faisable en grande
partie si l'on admet la formule, qui est rappelée par le sujet. L'avant-dernière
section, très classique, fait redémontrer la loi de Poiseuille, et le sujet se
termine
avec un peu de diffusion thermique.
L'ensemble des questions reste proche du cours, ce qui fait de ce sujet un bon
exercice d'entraînement durant l'année.

Indications
Première partie
B1 Chercher dans le schéma électrique un pont diviseur de tension.
B3 Les basculements se font lorsque  change de signe.
B4 Chercher la valeur de vS selon les valeurs que peut prendre . Puis partir de
vE = -VSAT , faire augmenter vE et regarder comment évolue .
C1 À quoi les dipôles sont-ils équivalents à haute et basse fréquence ?
C2 Utiliser le pont diviseur de tension entre E et S.
C4 Passer du domaine fréquentiel au domaine temporel grâce à l'équivalence
j

d
dt

C5 vSn est la composante de pulsation n du signal de sortie, c'est donc une
pure sinusoïde (pas de constante d'intégration).
C6 Pourquoi le signal de sortie est-il de moyenne nulle ?

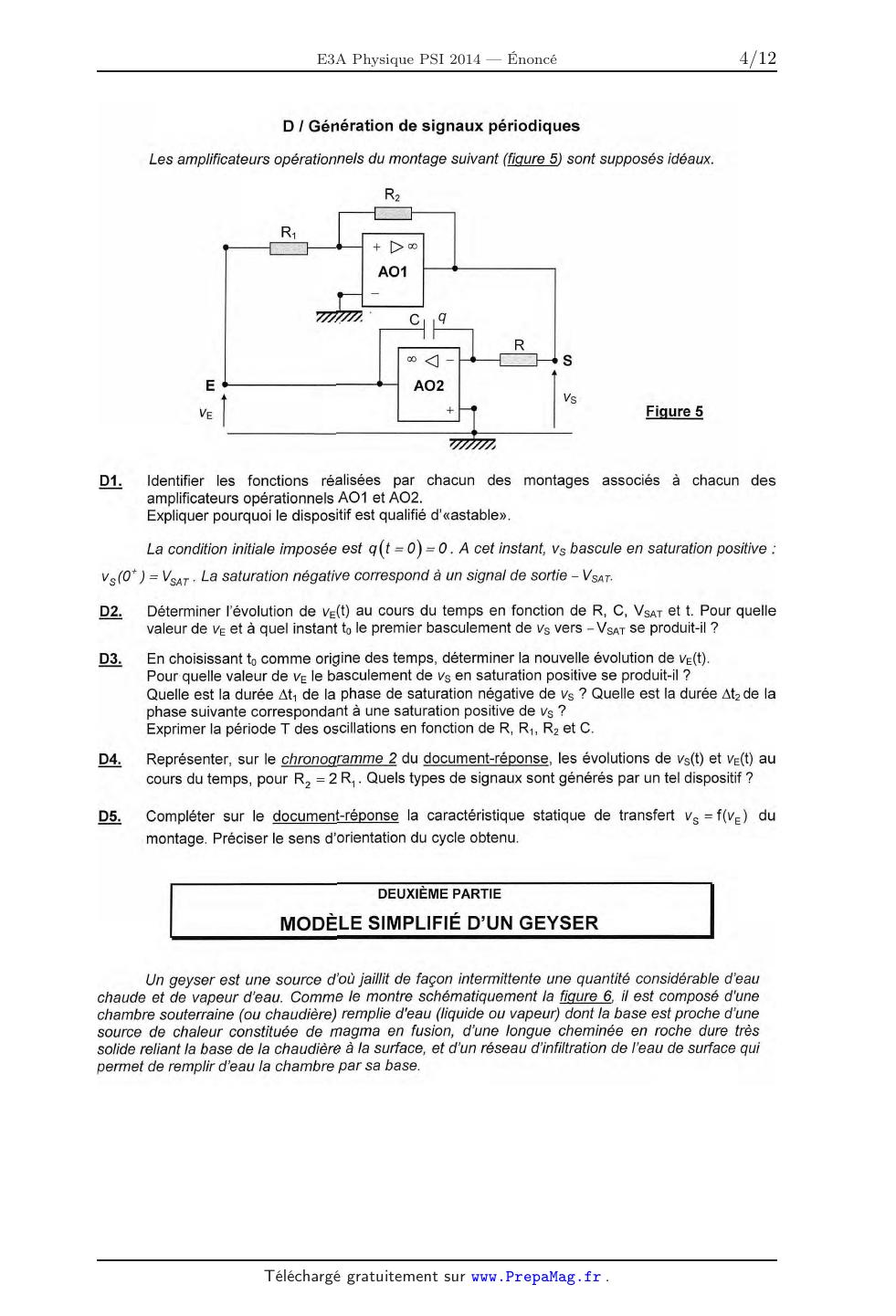

D2 Résoudre cette question sans supposer que R2 = 2R1 .
D2, D3 Raisonner de manière séquentielle à partir d'une valeur de vS .
Deuxième partie
E5 Séparer les variables pour intégrer l'équation différentielle.
F4 L'eau liquide a la même vitesse tout au long de la colonne, elle vaut dZ/ dt.
F5 Ce n'est pas parce que la pression dans la cavité diminue que la colonne
d'eau ne peut pas être poussée vers le haut.
F9 Penser à la formule de Torricelli, ou raisonner sur l'énergie d'une
gouttelette
d'eau à la sortie du geyser.
G2 Ce résultat découle de l'équation de Navier­Stokes, que l'on peut
drastiquement simplifier sous les hypothèses de cette partie.
G3 Résister à la tentation de développer la dérivée, remarquer que f (x) = g(r)
n'est vraie pour tout x et r que si les deux fonctions sont constantes.
G5 Penser à un équivalent des lois des mailles et des noeuds pour établir
l'analogie.
H3 Erreur d'énoncé : T - TR est à exprimer en fonction de TE - TR et d'une
constante de temps E à préciser en fonction de meau , ceau , Se et h.
H4 Le temps mis par l'eau pour atteindre sa température d'ébullition dépend
aussi bien sûr de sa température initiale TE , que l'énoncé a oubliée.

I. Générateur de signaux
A1 Les hypothèses de l'AO idéal sont :
· une impédance d'entrée infinie, ce qui implique des courants de polarisation
nuls (i- = i+ = 0) ;
· une résistance de sortie nulle ;
· l'absence de tension d'offset ( est nul en régime linéaire) ;
· un gain infini à toutes les fréquences.
A2 Lors d'un fonctionnement en régime linéaire, les tensions de l'AO respectent
et

=0
En régime saturé,

 6= 0

- VSAT < v S < VSAT
et

vS = +
- VSAT

On peut distinguer ces régimes en observant v S : si elle vaut VSAT en valeur
absolue le régime est saturé, il est linéaire sinon.
B1 L'AO étant supposé idéal, il n'y a pas de courant à son entrée E+ ; on
reconnaît
un pont diviseur de tension entre les points S et E :
vE+ = v E + (v S - v E )
=

R1
R1 + R2

v S R1 + v E R2
R1 + R2

L'entrée inverseuse de l'AO étant reliée à la masse, (t) = vE+ (t) d'où, en
injectant
dans l'équation différentielle,
v S (t)R1 + v E (t)R2
dv S (t)
+ v S (t) = Ad

dt
R1 + R2

dv S (t)
R1
R2
soit

+ 1 - Ad
v S (t) = Ad
v E (t)
dt
R1 + R2
R1 + R2
Avec R2 = 2 R1 , le coefficient de v S , (1 - Ad /3), est négatif car Ad  1,
donc les
coefficients de v S et de sa dérivée sont de signes opposés ; par conséquent,
d'après le
critère de Routh l'équation différentielle est instable : ses solutions
divergent, ce qui
entraîne un fonctionnement saturé de l'AO.
On pouvait déduire sans calcul ce comportement du montage électrique, en
observant que l'AO est branché en « rétroaction positive », ou en d'autres
termes que sa sortie n'est connectée qu'à son entrée non inverseuse. Ceci est
une condition suffisante d'un fonctionnement saturé. En effet, partant d'un
et d'une sortie v S nuls tous les deux, si la sortie v S , par une quelconque
fluctuation aussi petite soit-elle, est déplacée de sa valeur nulle, la
rétroaction
positive augmente vE+ par une grandeur du même signe, et donc aussi
(car  = vE+ - vE- ).  devenant alors non nul, le gain de l'AO l'amplifie
et augmente à nouveau v S dans le même sens. Ce phénomène diverge très
rapidement, et ne s'arrête que lorsque v S atteint sa valeur de saturation.

B2

B =

3
= 0,3 µs
Ad

Ce temps est très court à l'échelle électronique, il correspond à une fréquence
de
l'ordre du GHz, tout juste à la limite haute des capacités d'un GBF ordinaire.
Le phénomène de saturation est d'autant plus rapide que le gain de l'AO est
élevé. Le régime
transitoire entre deux saturations est donc tellement court que l'on peut
considérer
que l'AO est toujours en régime saturé.
B3 Les basculements correspondent aux instants où  = (v S R1 + v E R2 ) /(R1 +
R2 )
change de signe, soit lorsque
v E = -v S

R1
R1
VSAT
=+
=+
- VSAT
-
R2
R2
2

B4 Si on part de v E = -VSAT , aucune valeur de v S comprise entre -VSAT et VSAT
ne permet de rendre  = (v S + 2v E )/3 positif. La tension différentielle
d'entrée de
l'AO est donc négative, comme sa sortie v S , qui sature à -VSAT et qui reste
ainsi
tant que  est négatif.
La tension v E (t) augmente : lorsqu'elle passe par VSAT /2,  s'annule et change
de signe ; immédiatement, v S sature du côté positif, à VSAT . La tension
d'entrée
continue à s'élever jusqu'à VSAT , puis redescend. Lorsque v E passe par -VSAT
/2 à
la redescente,  change à nouveau de signe et redevient négatif ; v S retombe
alors
à -VSAT .
vS (V)
On appelle ce montage « comparateur »
parce que sa sortie est représentative de la
15
différence de tension entre ses deux bornes
d'entrée (ici vE et la masse). Il est non inver10
seur car la sortie est positive lorsque l'entrée
5
l'est. Enfin, l'hystérésis désigne le fait qu'à
vE (V)
un instant t la sortie dépend non seulement
0
5 10 15
de la valeur de l'entrée à cet instant mais
aussi de son passé : cet effet mémoire a pour
conséquence l'existence de deux courbes différentes à l'aller et au retour.
C1 À basse fréquence, le condensateur se comporte comme un circuit ouvert.
En admettant que l'AO fonctionne en régime linéaire, le courant i- est nul et
vE+ = vE- = 0 ; en utilisant le pont diviseur de tension entre E et S on
obtient :
R
vE- = 0 = vE + (vS - vE )
R + RP
= RP vE + R vS
vS
RP
soit
=-
vE
R
La tension de sortie étant proportionnelle à la tension d'entrée, l'opération
réalisée à
basse fréquence est une amplification.
À fréquence élevée, le condensateur peut être vu comme un simple fil qui relie S
à l'entrée inverseuse de l'AO, elle-même connectée à la masse par
l'intermédiaire
de l'AO fonctionnant en régime linéaire. Donc v S = 0 à très haute fréquence.
Par
conséquent, il s'agit d'un filtre passe-bas.
