Thème de l'épreuve Éléments de communication par fibre optique
Principaux outils utilisés électromagnétisme, ondes électromagnétiques, lasers
Mots clefs fibre optique, laser, biréfringence, polarisation, filtre

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)


Énoncé complet

(télécharger le PDF)

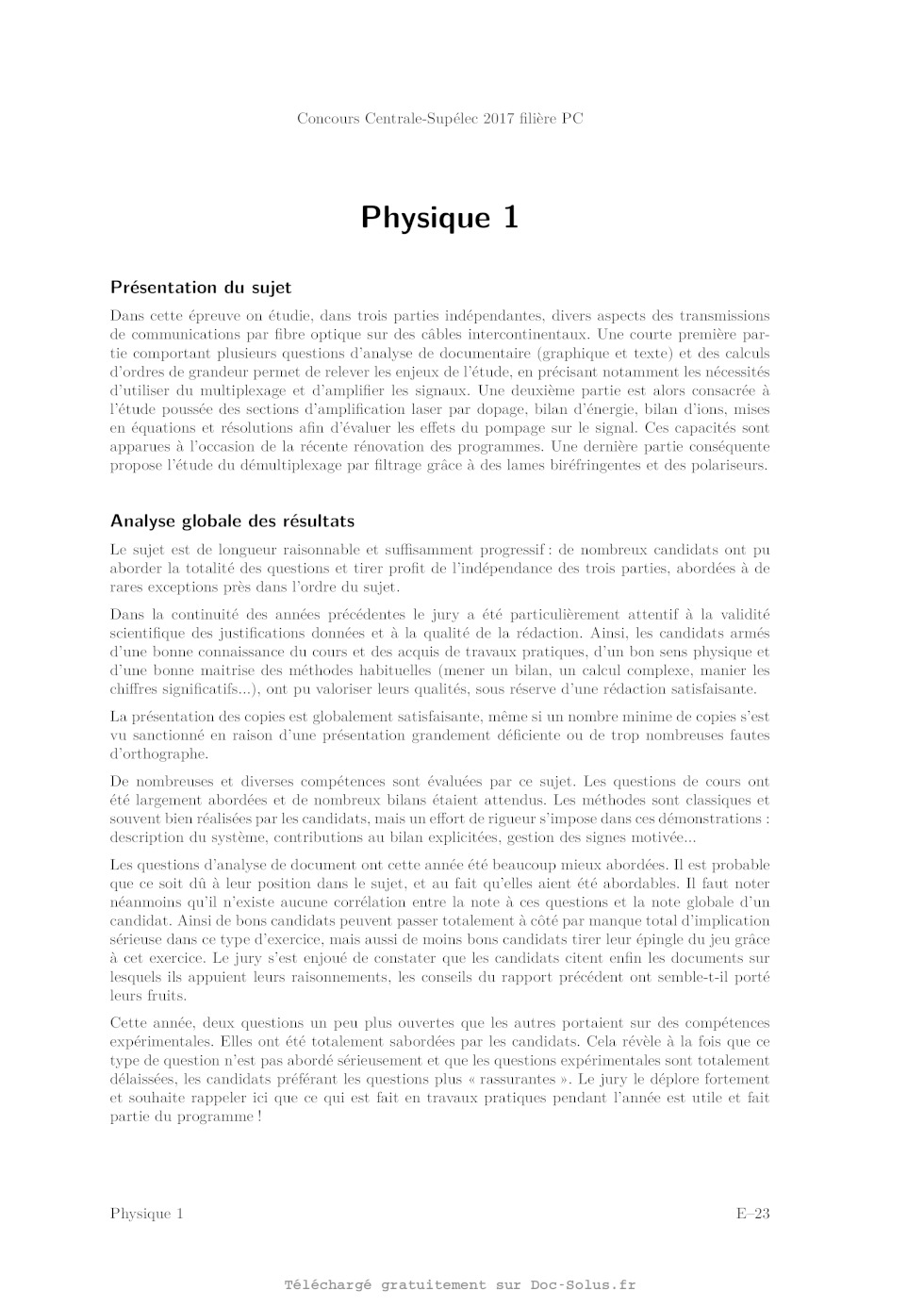

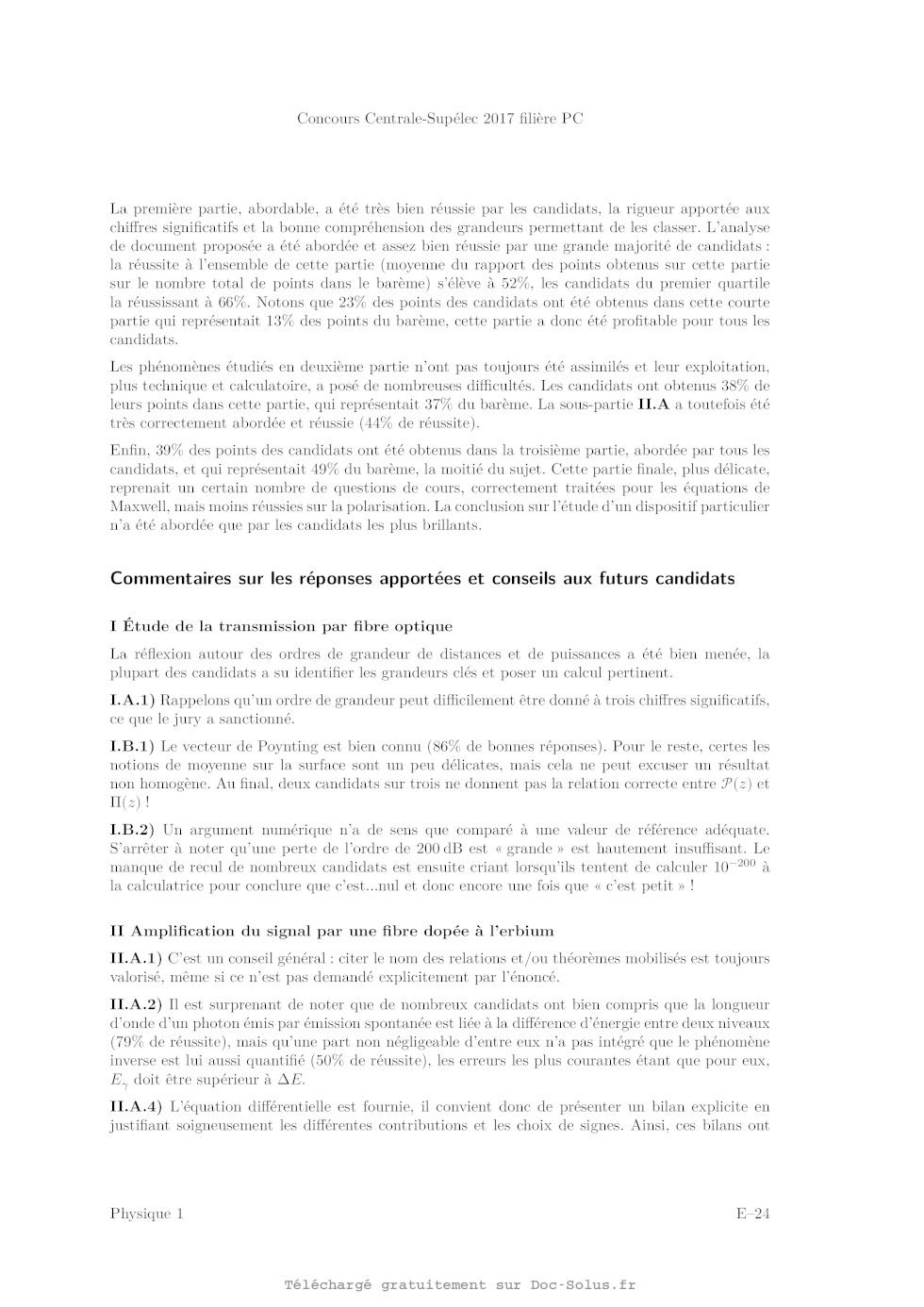

Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères


t, '» P hysiq ue 1 N
°.) , 1--l
_/ PC @
tancnuns EENÏHHLE--SUPËLEE 4 heures Calculatrices autorisées N

Éléments de communication par fibre optique

La technologie WDM (Wavelength Division Multiplexing) utilise le multiplexage
en longueur d'onde, ce qui
revient à injecter dans une même fibre optique plusieurs signaux de longueurs
d'ondes distinctes, qui constituent
autant de canaux de transmission de l'information.

Une liaison WDM fonctionne selon le schéma synoptique décrit figure 1.

Signal 1 Émetteur 1 '

Signal 2 Emetteur 2 ' g à
: --â , l l . @ > Récepteur
: 5 ' Fibre ! 'Ë
| .
: % Amplificateur Opthue Amplificateur Ë>
Signal n Émetteur n ' optique optique

Figure 1 Schéma synoptique d'une liaison WDM

Les conventions internationales fixent la bande WDM aux longueurs d'onde
comprises entre 1530 nm et 1565 nm.
L'espacement entre deux longueurs d'ondes voisines de ces signaux porteurs est
environ égal a 1,6 nm. La
technologie WDM est dite dense (DWDM) lorsque l'espacement entre deux longueurs
d'onde de la bande de
transmission est environ égal a 0,8 nm.

Ce problème étudie dans trois parties indépendantes la transmission du signal
par la fibre optique, son amplifi--
cation et des éléments de démultiplexage.

Lorsqu'une longueur d'onde A est évoquée dans l'énoncé, il s'agit de la
longueur d'onde dans le vide associée à
la fréquence f de ce signal. On trouvera en fin d'énoncé, les valeurs
numériques des constantes physiques utiles,
un formulaire et une annexe sur les polarisations circulaires droite et gauche.

100
Mesures _ L
------------ Limites théoriques / absorption OH
10
Y
E
--"*."
CD
3
s: 1
.9
Ë'â
5
q
'B
à
0,1
absorption infrarouge -->/
0,01 /
0,6 0,8 1,0 1,2 14 1,6 1,8

7

Longueur d'onde À (pm)

Figure 2 Atténuation dans une fibre de silice en fonction de À

2017--03--1508;47:58 Page 1/8 (CÔ BY--NC-SA

I Etude de la transmission par fibre optique

L'onde lumineuse se propage dans la fibre optique, considérée comme un guide de
section S et d'axe de révolution
Oz. On note Ë le vecteur de Poynting de l'onde lumineuse, H(z) la valeur de la
composante utile de Ë, moyennée
sur le temps et sur la section a l'abscisse z et enfin ?(z) la puissance
moyenne véhiculée a travers cette section.

La communication par fibre permet des débits très élevés. Simultanément, la
propagation sur de longues dis--
tances pose un problème d'atténuation. Cette atténuation, mesurée en décibel
par kilomètre, s'écrit, pour une
propagation entre les abscisses z = 0 et z : d :

f1 _ 10 ?(0)
A(dB-km )_d(km) log (Îd))

Elle dépend de la longueur d'onde utilisée, selon le schéma donné figure 2.

Pour les applications numériques, on envisagera une fibre à température
ordinaire, parcourue par un signal de
longueur d'onde À : 1550 nm, pour laquelle A oe 0,2 dB'kmfl. La puissance
lumineuse injectée dans la fibre est
typiquement ?(0) : 300 11W et la puissance minimale détectée par un récepteur
vaut ?min : 10 pW.

I.A * Longueurs d'onde et canaum utiles

I.A.1) Dans quel domaine optique se situent les ondes propagé--es par la fibre
'? Donner l'ordre de grandeur
des fréquences associées, exprimées en THZ.

I.A.2) Justifier le choix de longueur d'onde effectué pour propager le signal
dans la fibre.

I.A.3) La technologie WDM permet de véhiculer 16 canaux multiplexés. Rapprocher
ce nombre des données
associées aux normes techniques définies en introduction. Qu'en est--il de la
technologie DWDM '?

I.B -- Nécessité d'une amplification

I.B.l) Rappeler l'expression du vecteur de Poynting Ë(ï,t), en fonction du
champ électromagnétique de
l'onde lumineuse. Préciser les relations liant Ë(ï", t), H(z) et ?(z).

I.B.2) Justifier par des arguments numériques précis la nécessité d'une
amplification du signal, par exemple
pour des liaisons entre continents.

I.B.3) Quelle distance maximale faut--il envisager entre deux amplificateurs de
signal placés sur la fibre '?

II Amplification du signal par une fibre dopée à l'erbium

II.A * Interaction matière rayonnement

L'amplification du signal est réalisée dans une portion, de longueur L, de
fibre dopée avec des ions erbium Er3+.

Cet ion est modélisé comme un système a deux niveaux, le niveau fondamental 1,
d'énergie 51: et un niveau

excité 2, d'énergie 52. Il y a n0 ions Er3+ par unité de volume, dont nl dans
le niveau 1 et n2 dans le niveau 2.

L'interaction entre ces ions Er3+ et le rayonnement se fait suivant les trois
processus quantiques illustrés par la

figure 3 :

-- l'absorption d'un photon du faisceau lumineux incident par un ion Er3+ dans
le niveau fondamental 1 qui
produit un ion excité dans le niveau 2. La puissance par unité de volume
absorbée par les ions au cours de
ce processus est a"nl(z)H(z) où a" est une constante caractéristique de l'ion
Er3+, appelée section efficace
d'absorption ;

-- l'émission spontanée d'un photon par les ions dans le niveau excité 2. Si T
désigne la durée de vie du niveau

dn n2
6 : --. L
dt 7' a

excité 2, le nombre de photons émis selon ce processus par unité de volume et
de temps est
direction d'émission des photons ainsi produits est complètement aléatoire ;

-- l'émission stimulée d'un photon par interaction résonnante avec le faisceau
incident. Ce processus trans--
fère au faisceau incident une puissance par unité de volume égale à
oen2(z)H(z), où 06 est une constante
caractéristique de l'ion Er3', appelée section efficace d'émission.

52 --O-- 52
photon
photo"
_.-- 51 _ 51
Absorption Émission spontanée Émission stimulée

Figure 3 Interaction matière rayonnement

II.A.1) Rappeler la relation entre l'énergie EUR,, du photon, la constante de
Planck, la vitesse de la lumière dans
le vide et la longueur d'onde du photon.

2017--03--15 08:47:58 Page 2/8 ÎCÔ BY--NC-SA

II.A.2) Quelle est la condition sur l'énergie du photon pour qu'il y ait
absorption '?
II.A.3) Quelle est la longueur d'onde du photon émis par émission spontanée ?

II.A.4) En effectuant un bilan d'énergie de l'onde électromagnêtique dans la
tranche de fibre comprise entre
2 et 2 + dz, montrer que

dH(z)
dz

: (Gen2 -- U"nl)lÏ(z) (11.1)

II.A.5) Justifier qu'il n'y a pas lieu de prendre en compte l'émission
spontanée dans ce bilan d'énergie.
II.A.6) Déduire de l'équation (11.1) la condition d'amplification du faisceau.
II.A.7) Quelle est la dimension de a" et 06 '?

II.A.8) Les sections efficaces sont du même ordre de grandeur: a" æ crc.
Compte--tenu de la loi de Boltz--
mann, qui indique qu'à l'équilibre thermodynamique, la probabilité d'occupation
d'un état d'énergie 5 est
5
thermodynamique et que l'amplification nécessite d'exciter une fraction
importante des ions Er3+ dans le niveau

2, voire de réaliser une inversion de population entre les niveaux 1 et 2 (n2 >
nl).

proportionnelle à exp (-- ), montrer que la condition d'amplification ne peut
être satisfaite à l'équilibre

II.B * Amplification par pompage optique

Le pompage optique des ions Er3+ est réalisé par une diode laser (cf figure 4).

? Fibre dopée à l'erbium fibre

S

0 L
? (0) « pompage »

Diode laser

Figure 4 Amplification par pompage optique

Le faisceau pompe, produit par la diode laser, excite les ions Er3+ du niveau 1
vers un niveau 3. Ces ions se
désexcitent très rapidement vers le niveau excité 2 par un processus de
relaxation non radiatif de durée de vie
7" très courte. Comme précédemment, le faisceau portant le signal induit des
transitions entre les niveaux 1 et
2 des ions Er3+

EUR
7 7 7 7 3 désexcitations non

7À' L' L' L' 13 L' 5 radiatives (T'æ0)

absorption / émission stimulée
induites par 115

pompage

51
Figure 5 Schéma a 3 niveaux de l'ion Er3+

Les grandeurs associées à l'onde électromagnëtique pompe issue de la diode
laser seront indicées « p » et celles
associées à l'onde électromagnêtique représentant le signal seront indicées « 5
>>. Les sections efiicaces d'absorp--
tion et d'émission stimulée de l'ion Er3+ dépendent de la longueur d'onde et
seront donc également indicées s
ou p. L'équation (11.1) devient ainsi

d11S 2
(12EUR ) (0 n2 --0 n1)l_1 (2)
De même
dH (z)
dÿz : (UZn3 _ U;"1)Hp(z)

II.B.1) L'onde pompe issue de la diode laser a une longueur d'onde Àp : 1,48
pm. Déterminer la différence
53 -- 52 et montrer qu'elle est négligeable devant 52 -- EUR 1-

Dans la suite on considèrera 53 -- 51 = 52 -- EUR 1.
II.B.2) Sachant que la désexcitati0n non radiative du niveau 3 vers le niveau 2
est extrêmement rapide, que
vaut 713 '?

2017--03--15 08:47:58 Page 3/8 (ce BY--NC-SA

II.B.3) On s'intéresse dans cette question à l'équation gouvernant l'évolution
temporelle de n2 (qui dépend
ici à priori de z et de t).

a ) Calculer le nombre d'ions Er3+ produits par unité de temps et de volume
dans le niveau 2 par l'absorption
du faisceau pompe (par Hp) suivie de la relaxation non radiative de 3 vers 2.

b) Sachant que la puissance du faisceau pompe est partout très supérieure a
celle du faisceau porteur du signal,
soit H,,(z) >> Hs(z), quels sont les processus contribuant de façon
significative à la formation ou a la disparition
des ions Er3+ dans le niveau 2 '?

0) En déduire que

ôn2 _ 1 aux) "2
Î""ÎÊ--? (H-2)

II.B.4) On se place désormais en régime permanent. Exprimer n2 (z) et nl (z) en
fonction de U;, Hp(z), EUR,,,
7' et "0- Montrer que pour qu'il y ait inversion de population il faut que
Hp(z) dépasse un seuil H; que l'on
déterminera.

II.B.5) En déduire une relation caractérisant la dépendance spatiale de la
puissance de l'onde pompe dans la
@@
H* '

fibre dopée a l'erbium et montrer, en notant W(z) : que

où D est une longueur caractéristique que l'on déterminera.
II.B.6) Amplification du signal

a ) Déduire des relations 11.1 et 11.2 une équation caractérisant la dépendance
spatiale de la puissance de l'onde
portant le signal (Hs) et montrer que

mOE:Eâä>

en précisant l'expression de la constante H*.

np (0) _ Hp (Z)
H*

Il

_ a
agnoz+

Hs(2)
Hs(0)

b) La dépendance spatiale du gain en puissance du signal utile, défini en dB
par G(z) : 10 log est

représentée sur la figure 6. Justifier qualitativement l'évolution observée
pour G (2)

. G (dB)
35
30
25
20
15
10

Figure 6 Représentation du
gain en fonction de la position 2

6) Quelle longueur a--t--on intérêt à donner a la portion amplificatrice '?
Comparer alors son gain à l'effet de
l'atténuation naturelle de la fibre non dopée sur une telle longueur.

III Filtre optique accordable

L'opération de démultiplexage consiste à séparer l'onde issue de la fibre
contenant toutes les longueurs d'onde
en une ou plusieurs ondes ne comportant qu'une seule longueur d'onde. Chacune
de ces ondes est ensuite soit
directement démodulée par le récepteur, soit véhiculée par d'autres fibres vers
plusieurs récepteurs différents.
Le démultiplexage est souvent confié à un élément dispersif passif, en
l'occurrence un réseau, qui sépare les
n longueurs d'onde en autant de signaux optiques distincts. Mais d'autres
configurations de démultiplexage
existent. Nous allons étudier ici un filtre accordable en longueur d'onde qui
permet de n'extraire qu'une seule
onde dont la longueur d'onde peut être choisie par une commande externe.

2017--03--15 08:47:58 Page 4/8 (CC) BY--NC-SA

Les cristaux liquides sont des matériaux biréfringents dont le comportement
dépend de la tension appliquée aux
bornes de deux électrodes contrôlant le comportement d'une cellule de géométrie
appropriée. Cette propriété
est utilisée lors de la conception du filtre qui est constitué d'une
association de cellules formées d'une lame de
calcite biréfringente suivie d'une lame à cristaux liquides.

Dans toute la suite, l'espace est repéré par le système de coordonnées
cartésiennes (O,üoe, üy, üz).

III.A + Propagation d'une onde électromagnétique dans un milieu diélectrique

III.A.1) On considère un milieu diélectrique, linéaire, homogène, isotrope,
magnétiquement parfait, de permit--
tivité diélectrique relative eT réelle. On rappelle que les équation de
l'électromagnétisme dans un tel milieu sont
analogues à celles écrites dans le vide en remplaçant la permittivité du vide
50 par ere,). Écrire les équations de
Maxwell dans un tel milieu, dépourvu de charges et de courants libres.

En déduire l'équation différentielle de propagation satisfaite par le champ
électrique É (M , t).

III.A.2) On s'intéresse à la propagation dans un tel milieu d'une onde plane
sinus0i'dale, dont la représentation
complexe du champ électrique s'écrit É : EO exp ( j(wt -- kz)). Établir la
relation de dispersion de cette onde.
Quelle est sa vitesse de propagation '? Définir l'indice optique n du milieu et
le relier à la permittivité diélectrique
relative eT.

III.A.3) Pourquoi le champ électrique de l'onde plane est--il transverse '?
Discuter de l'état général de polarisa--
tion de cette onde.

III.B -- Lame biréfringente

Un matériau biréfringent est un matériau anisotrope dont la permittivité
diélectrique relative dépend de la
direction du champ électrique. Les matériaux biréfringents utilisés ici sont
tels que la vitesse de propagation
d'une onde électromagnétique se propageant selon üz diffère selon la direction
du champ électrique et donc selon
la polarisation de l'onde. Les lames biréfringentes utilisées ici sont telles
que les ondes lumineuses polarisées
linéairement selon deux directions orthogonales, appelées axes neutres de la
lame, se propagent selon 112 comme
elles le feraient dans un milieu isotrope (cf III.A), mais avec des indices
optiques différents. Les deux axes neutres
de la lame sont notés (033) et (Oy) et on désigne par 11,6 (respectivement ny)
l'indice optique de la lame pour
l'onde électromagnétique se propageant selon fil et polarisée selon 1196
(respectivement selon fly). On néglige tout
phénomène d'absorption dans le milieu biréfringent et on choisit nm > ny.
III.B.1) L'axe neutre de la lame biréfringente pour lequel la vitesse de
propagation de l'onde est plus élevée
est appelé axe rapide. L'autre axe neutre est appelé axe lent. Dans le cas où
n,, > ny, déterminer l'axe rapide.

III.B.2) La lame d'épaisseur e occupe l'espace 0 g 2 < 6. L'onde traverse la
lame perpendiculairement, a ;;
croissant. On représente son champ électrique à l'entrée de la lame par :

É(z : 0+,t) : (E...üoe + E0yejwüy) ejlm+Xl : E0m (üOE + aejfiûy) ej 0 et en z : 0+. Pourquoi parle--t--on de «
lame à retard » '?

III.B.4) Dans toute la suite, on admet que la transmission sous incidence
normale d'une onde plane progressive
sinusoidale entre deux diélectriques transparents, d'indices réels différents,
n'affecte pas les valeurs de cp et de

oz : la transmission n'affecte pas l'état de polarisation. Exprimer 90' a la
sortie de la lame biréfringente sous la

, 27T5 \ \ . .
forme

< 108 m-sÏ1 Masse de l'électron m : 9,11 >< 10*31 kg Charge élémentaire @ = 1,60 >< 1049 C Perméabihté magnétique du vide #0 : 47r >< 104 HmÎ1 Permittivité diélectrique du vide 50 = 8,85 >< 1042 F-mÎ1 Constante des gaz parfaits R = 8,31 J -Kfl'molfl Constante d'Av0gadro NA : 6,02 >< 1023 molf1 Constante de Boltzmann kB : 1,38 >< 10*23 JOEÇ1 Constante de Planck h : 6,63 >< 10f34k Js Formulaire _» Îot(rÎ>t /Î) : grad(div Â) -- AA Annexe : Polarisations circulaires (ou elliptiques) droite et gauche Une onde plane monochr0matique qui se propage selon l'axe (Oz) est dite avoir une polarisation circulaire (ou elliptique) gauche si, en un point donné de l'espace (2 : zo), le champ électrique Ë(z... t) de cette onde tourne dans le sens trigonométrique direct (figure 10). Si le champ électrique Ê(z... t) tourne dans le sens opposé, l'onde a une polarisation circulaire (ou elliptique) droite. Ay E sens de propagation / d04% Z Figure 10 oooFlNooo 2017-03--15()8:47:58 Page 8/8 (cc) BY--NC-SA

Extrait du corrigé obtenu par reconnaissance optique des caractères



Centrale Physique 1 PC 2017 -- Corrigé
Ce corrigé est proposé par Valentin Raban (doctorant ENS Lyon) ; il a été relu
par
Raphaël Galicher (enseignant-chercheur à l'université) et Julien Dumont
(professeur
en CPGE).

Le sujet est centré sur la physique du transport de signaux électromagnétiques
par
les fibres optiques, dont l'impact technologique est gigantesque. Par exemple,
toutes
les données téléphone et internet échangées entre les continents sont
transmises par
des fibres optiques sous-marines.
L'énoncé est construit en trois parties indépendantes, très inégales en
longueur et
difficulté.
· La première partie, très courte, est une introduction au sujet. En se fondant
sur la courbe de l'atténuation dans la fibre, elle permet de justifier d'une
part
les longueurs d'onde employées et d'autre part la nécessité d'amplifier le
signal.
· La deuxième partie se concentre justement sur le procédé d'amplification. Le
mécanisme se basant sur l'émission stimulée, on commence par montrer qu'un
milieu constitué d'ions à seulement deux niveaux ne peut pas convenir à cause
de l'impossibilité de l'inversion de population. Un système à trois niveaux est
proposé, aboutissant au calcul du gain en décibels par mètre, qui est alors
comparé à l'atténuation naturelle de la fibre.
· La troisième partie se focalise sur la physique d'un système de
démultiplexage,
s'appuyant sur la polarisation des ondes électromagnétiques. On commence
par étudier l'effet de la traversée d'une lame biréfringente sur la
polarisation.
Ensuite, des lames de différents types (calcite et cristaux liquides) sont
accolées
et placées entre un polariseur et un analyseur afin de réaliser un filtre
accordable
en longueur d'onde.
La partie II n'est pas très longue et assez proche de la physique des lasers.
Elle
constitue ainsi un bon exercice de révision sur le sujet. La partie III, plus
longue et
plus technique, porte sur le phénomène de biréfringence. Bien que le phénomène
ne
soit pas au programme, l'utilisation en travaux pratiques des lames /4 et /2,
qui
sont en fait des lames biréfringentes, l'est. À ce titre, les parties III.A,
III.B et III.C
constituent un excellent exercice d'approfondissement des travaux pratiques sur
la
polarisation des ondes électromagnétiques.

Indications
Partie I
I.A.2 Utiliser la figure 2 de l'énoncé.
I.B.3 La puissance du signal ne doit pas être inférieure à la puissance minimale
détectable par un récepteur.
Partie II
II.A.4 Il y a deux sources pour l'onde électromagnétique : l'émission stimulée
qui
augmente l'énergie et l'absorption qui la diminue.
II.A.5 La direction des photons émis spontanément est aléatoire.
II.B.3.a Le nombre d'ions produits par absorption du faisceau pompe est aussi le
nombre de photons absorbés. C'est donc, par unité de temps, la puissance
absorbée divisée par l'énergie d'un photon.
II.B.3.b L'hypothèse p (z)  s (z) revient à négliger tous les processus liés au
faisceau signal.
II.B.3.c Effectuer un bilan du nombre d'ions dans l'état 2. Utiliser alors
l'équation
II.1 modifiée pour le faisceau pompe avec n3 = 0.
II.B.4 Utiliser l'équation II.1 modifiée pour le faisceau pompe avec n3 = 0 et
la
conservation du nombre d'ions n0 = n1 + n2 .
II.B.5 Remplacer n1 par son expression dans l'équation II.1 pour p .
II.B.6.a Remplacer n1 = n0 - n2 puis remplacer n2 par son expression dans
l'équation II.1 du faisceau signal s .
II.B.6.c Le gain doit être maximal.
Partie III
III.A.3 Utiliser l'équation de Maxwell-Gauss pour l'onde plane sinusoïdale.
III.B.2.c Repasser en notation réelle pour tracer la trajectoire.
III.B.5 Il faut  = /2 (resp. ) pour obtenir une polarisation circulaire droite
(resp. rectiligne) en sortie.
III.C.1 Produire d'abord une polarisation rectiligne puis ensuite la
polarisation
circulaire droite. Pour que la polarisation soit circulaire (et non seulement
elliptique) il faut |Ex | = |Ey |, ce qui s'obtient en orientant la lame à
retard
de 45 par rapport à la polarisation rectiligne incidente.
III.C.2 Chercher à éliminer la composante circulaire gauche. Pour cela, il faut
la
transformer en polarisation rectiligne puis la couper grâce à un polariseur
incliné à 90 .
III.D.3.b Essayer les trois valeurs de p pour les longueurs d'onde minimale et
maximale.
III.E.1.a Le champ voit sa composante selon Y1 être changée en son opposée. De
même ensuite avec Y2 .
III.F.1.b Si  s'éloigne de 0 , les lames ne sont plus accordées et la
polarisation en
sortie est elliptique plutôt que rectiligne.

Éléments de communication par fibre optique
I. Étude de la transmission par fibre optique
I.A.1 Une onde de longueur d'onde  = 1 550 nm appartient au domaine des
infrarouges. La fréquence f associée est
f=

c
= 193 THz

I.A.2 La figure 2 indique que l'atténuation dans une fibre en silice est
minimale pour des ondes de longueurs d'onde comprises entre 1 500 nm et
1 650 nm, ce qui justifie le choix de la longueur d'onde utilisée.
I.A.3 Seize canaux de largeur spectrale 1,6 nm occupent au total 25,6 nm, ce qui
est effectivement inférieur à la largeur de la bande WDM.
On peut s'attendre à avoir deux fois plus de canaux DWDM, soit 32, pour
la même largeur de bande, car ils ont une largeur spectrale deux fois plus
petite que
ceux de la technologie WDM.
I.B.1 Le vecteur de Poynting s'écrit
-
-

-
- -

E (
r , t)  B (-
r , t)

R ( r , t) =
µ0
D'après la définition de  :

(z) =

1
S

ZZ

-

-
hRi · d S

S

où h·i désigne la moyenne temporelle. Enfin, la puissance moyenne s'écrit
ZZ

-
-

P(z) =
h R i · d S = S (z)
S

I.B.2 Pour une atténuation A donnée, la puissance moyenne à la distance d est,
d'après la formule de l'énoncé,
P(d) = 10-dA/10 P(0)
Sur l'exemple d'une traversée de 5 000 km (océan Atlantique), cela conduit à
P(d) = 10-100 P(0)  P min
Il faut donc amplifier le signal pour pouvoir le détecter en sortie.
I.B.3 Un critère pourrait être que la puissance ne doit jamais être inférieure
à P min .
Pour cela, il faut que la distance d vérifie

10
P(0)
d < dmax =
log
 74 km
A
P min

II. Amplification du signal par une fibre dopée à
l'erbium
II.A.1 Un photon de longueur d'onde  a une énergie
E =

hc

II.A.2 La conservation de l'énergie à l'absorption impose E  + E 1 = E 2 , soit
E = E2 - E1
II.A.3 La conservation de l'énergie à l'émission impose encore E 2 = E + E 1 .
En
utilisant la question II.A.1,
hc
=
E2 - E1
II.A.4 Effectuons un bilan d'énergie de l'onde comprise dans la tranche située
entre
z et z + dz entre les instants t et t + dt. La variation d'énergie E de l'onde
à la
traversée de la tranche est
d
E = -(z) S dt + (z + dz) S dt =
S dt dz
dz
Cette variation d'énergie résulte du bilan entre, d'une part, l'énergie gagnée
par l'onde
lorsque les ions se désexcitent par émission stimulée et, d'autre part,
l'énergie perdue
par l'onde pour faire passer les ions du niveau 1 au niveau 2 par absorption,
soit

E =  e n2  -  a n1  dt dz S
Après division par S dt dz, le bilan conduit bien à

d  e
=  n2 -  a n1
dz
II.A.5 Les photons émis spontanément n'ont pas de direction privilégiée.
Ainsi, il y en a autant qui sont émis dans une direction donnée et dans la
direction opposée : ils ne participent pas à l'amplification du faisceau.
A contrario, les photons émis par émission stimulée ont un comportement
anisotrope puisqu'ils ont la même direction que les photons inducteurs.
II.A.6 Le faisceau est amplifié si

d(z)
> 0 c'est-à-dire lorsque
dz
 e n2 >  a n1

II.A.7 L'équation (II.1) de l'énoncé montre que  e n2 et  a n1 sont en m-1 .
Puisque
n2 et n1 sont en m-3 , on déduit que  a et  e ont la dimension d'une surface et
s'expriment en m2 , d'où le nom de section efficace.
II.A.8 Les sections efficaces étant du même ordre de grandeur, la condition
d'amplification se traduit par n2 > n1 . Or, à l'équilibre thermodynamique,
puisque E2 > E1 ,
la loi de Boltzmann conduit à n1 > n2 et donc cette condition n'est pas
satisfaite.
C'est pourquoi il est nécessaire de réaliser une inversion de population.
