X/ENS Informatique B MP-PC-PSI 2017

Thème de l'épreuve Intersection de deux ensembles de points
Principaux outils utilisés listes, SQL
Mots clefs codage de Lebesgue, AQL

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)

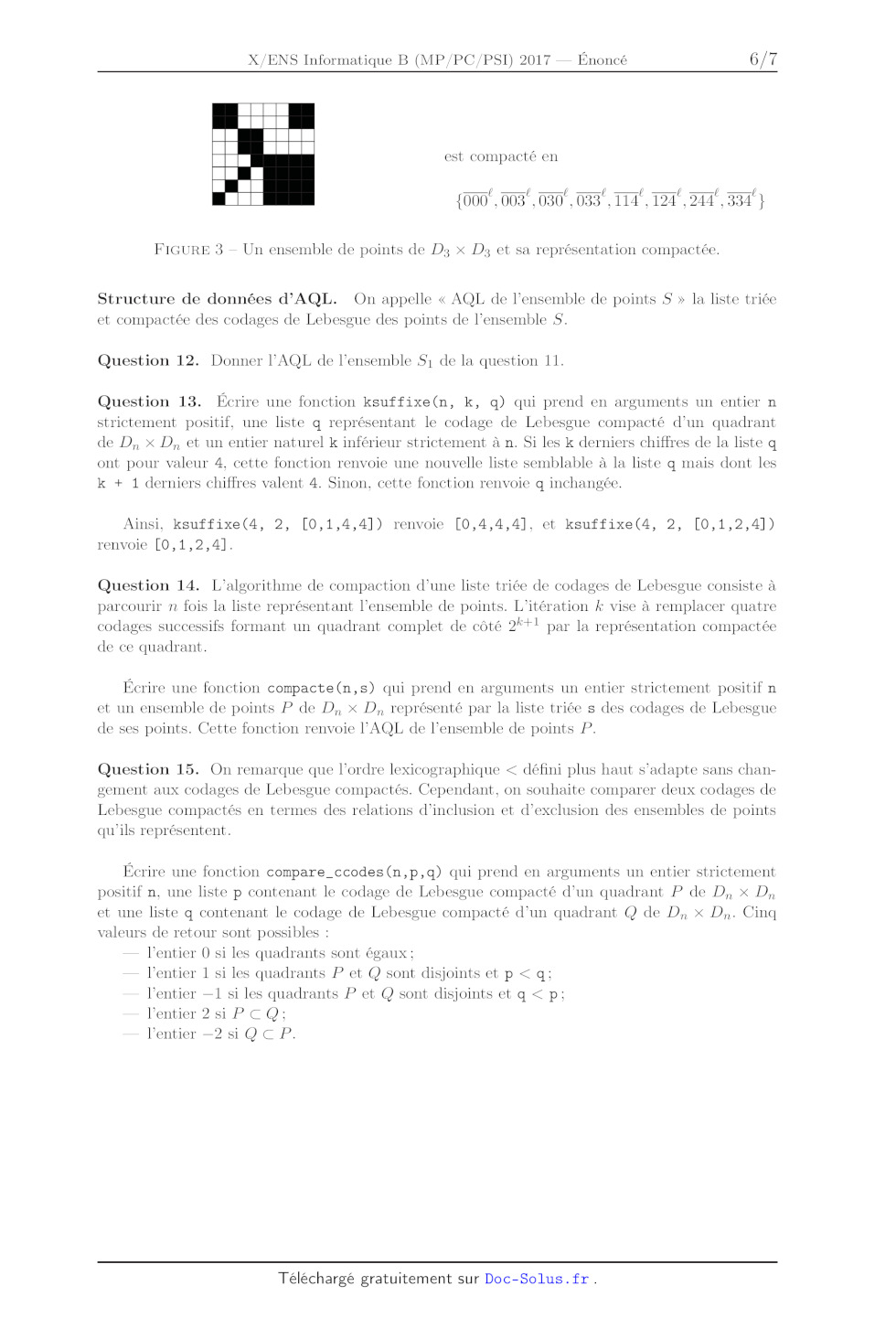

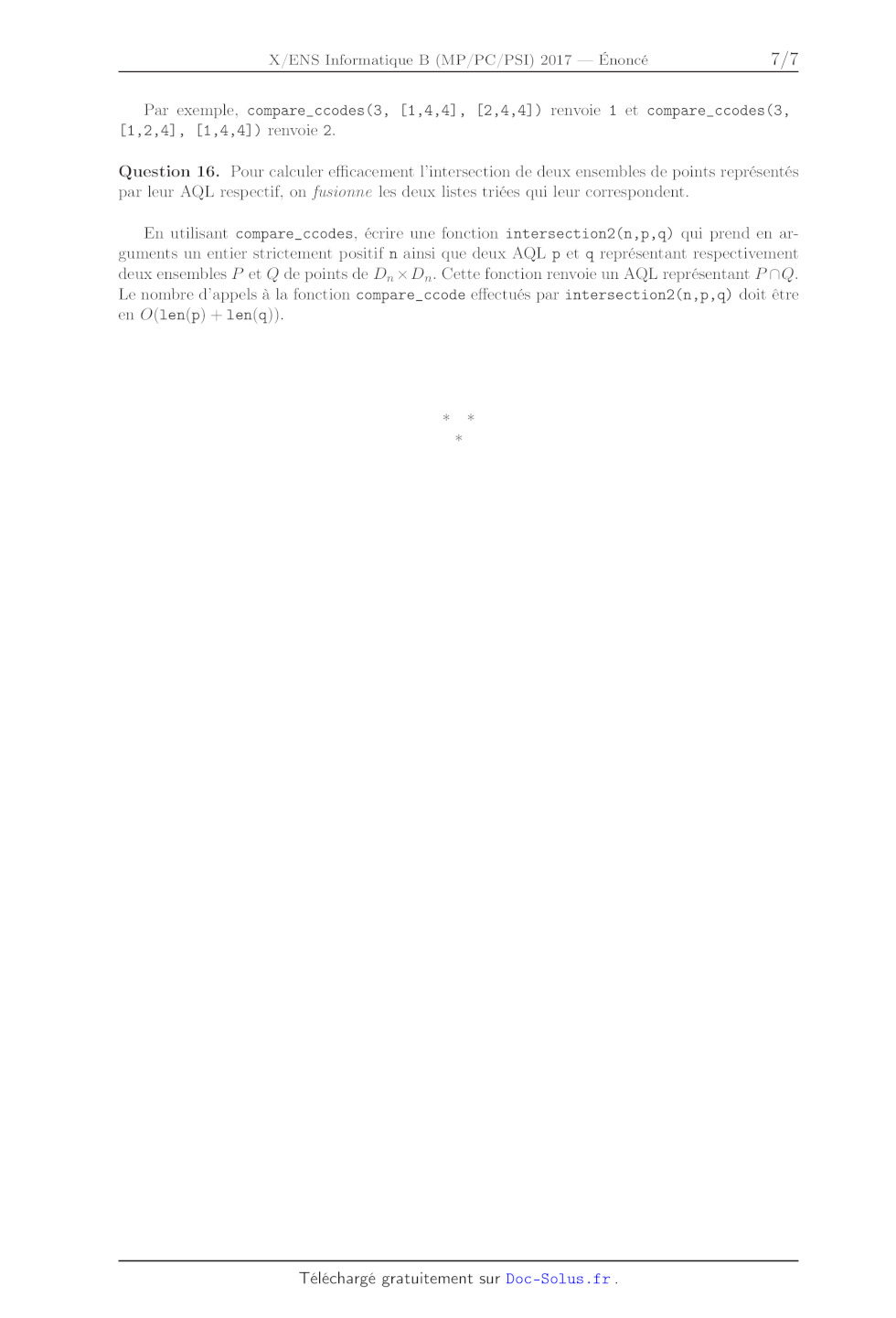

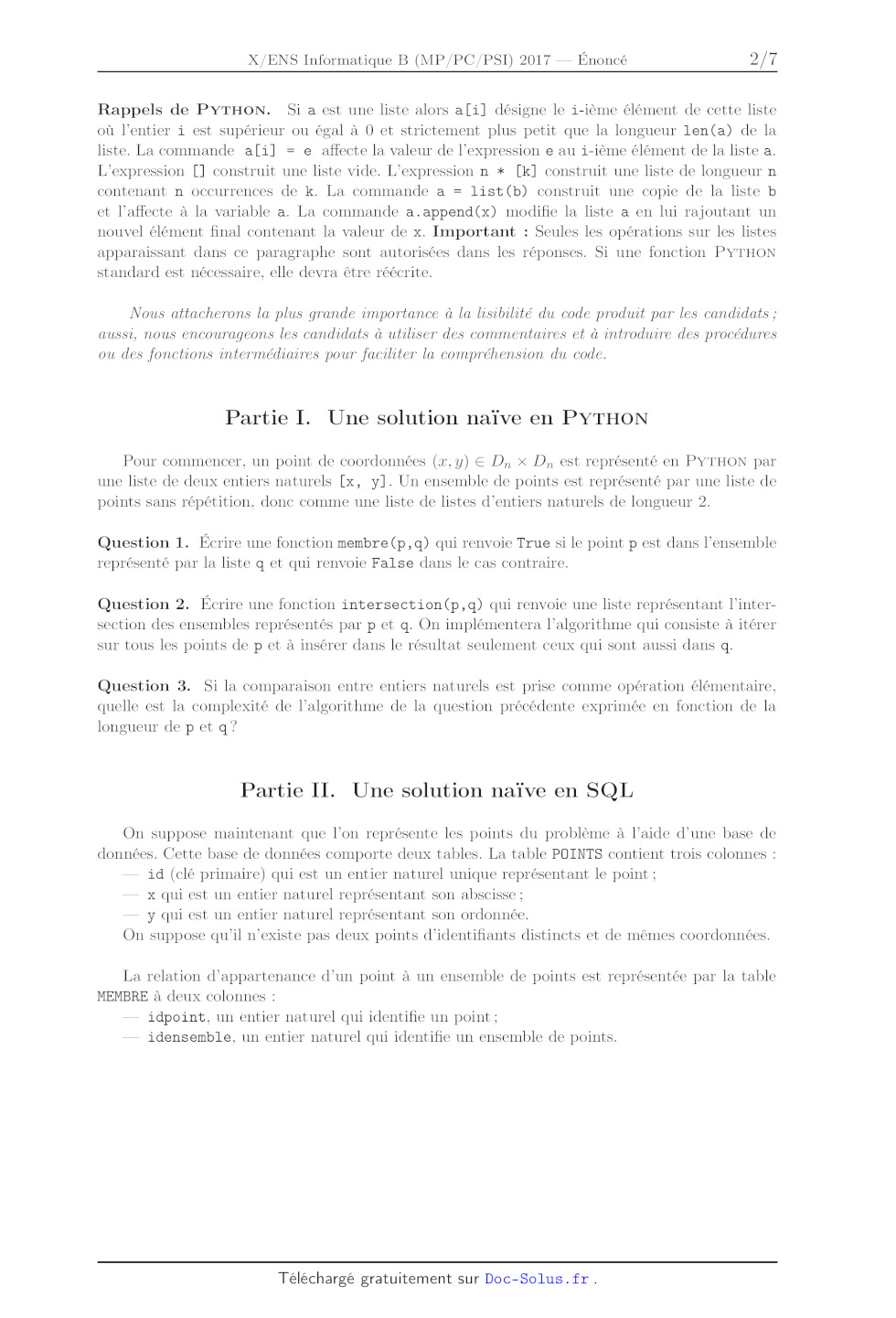

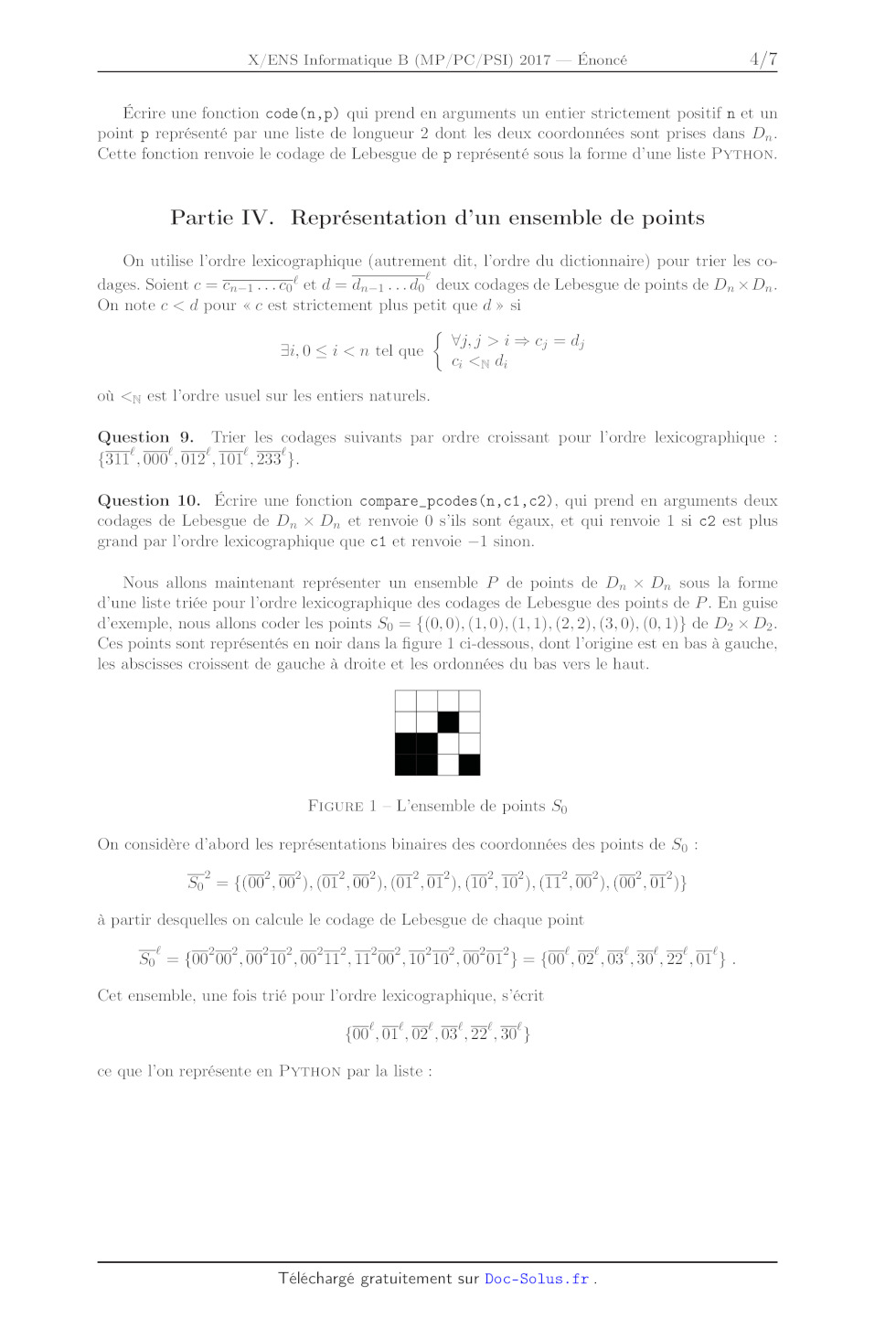

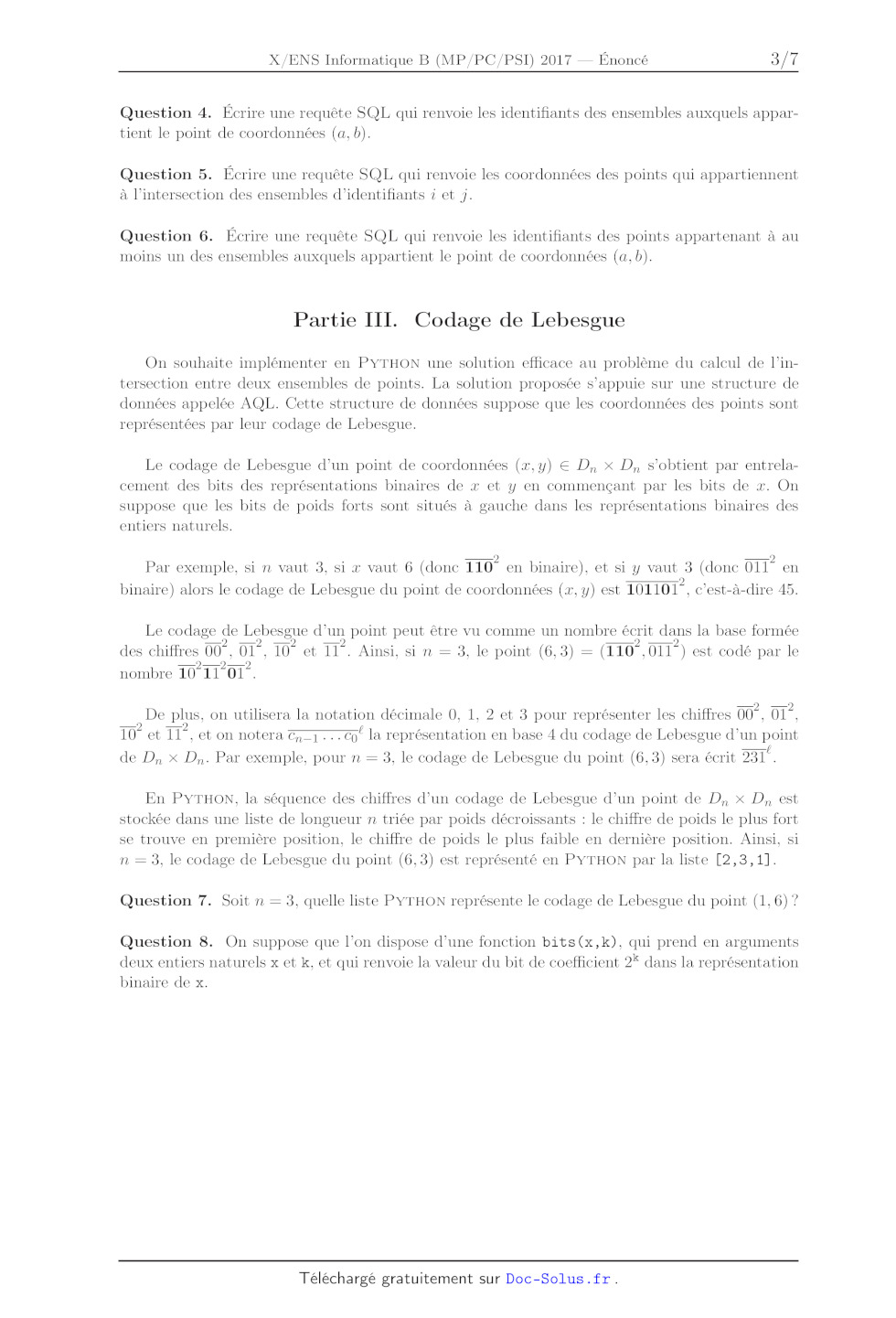

Énoncé complet

(télécharger le PDF)

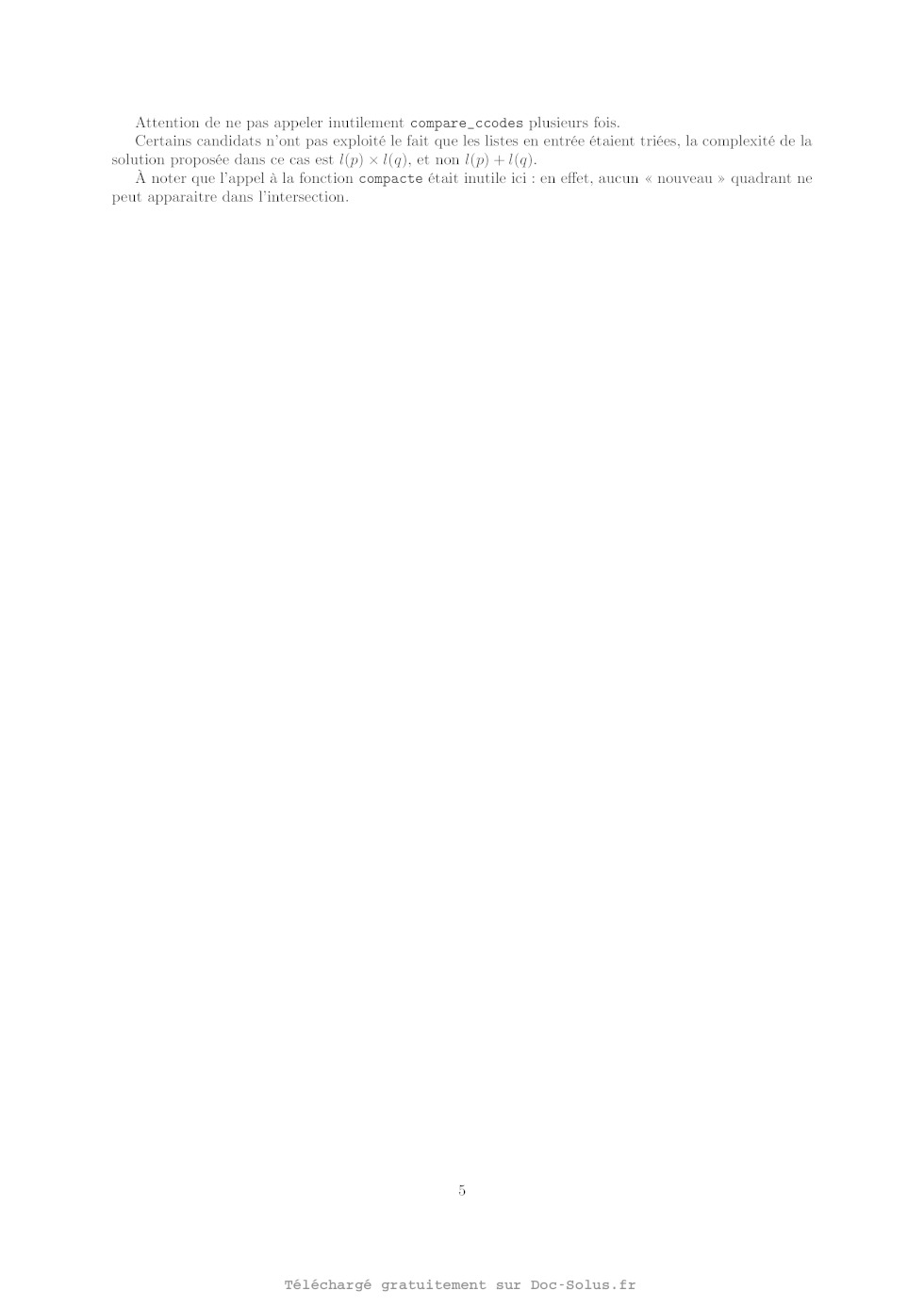

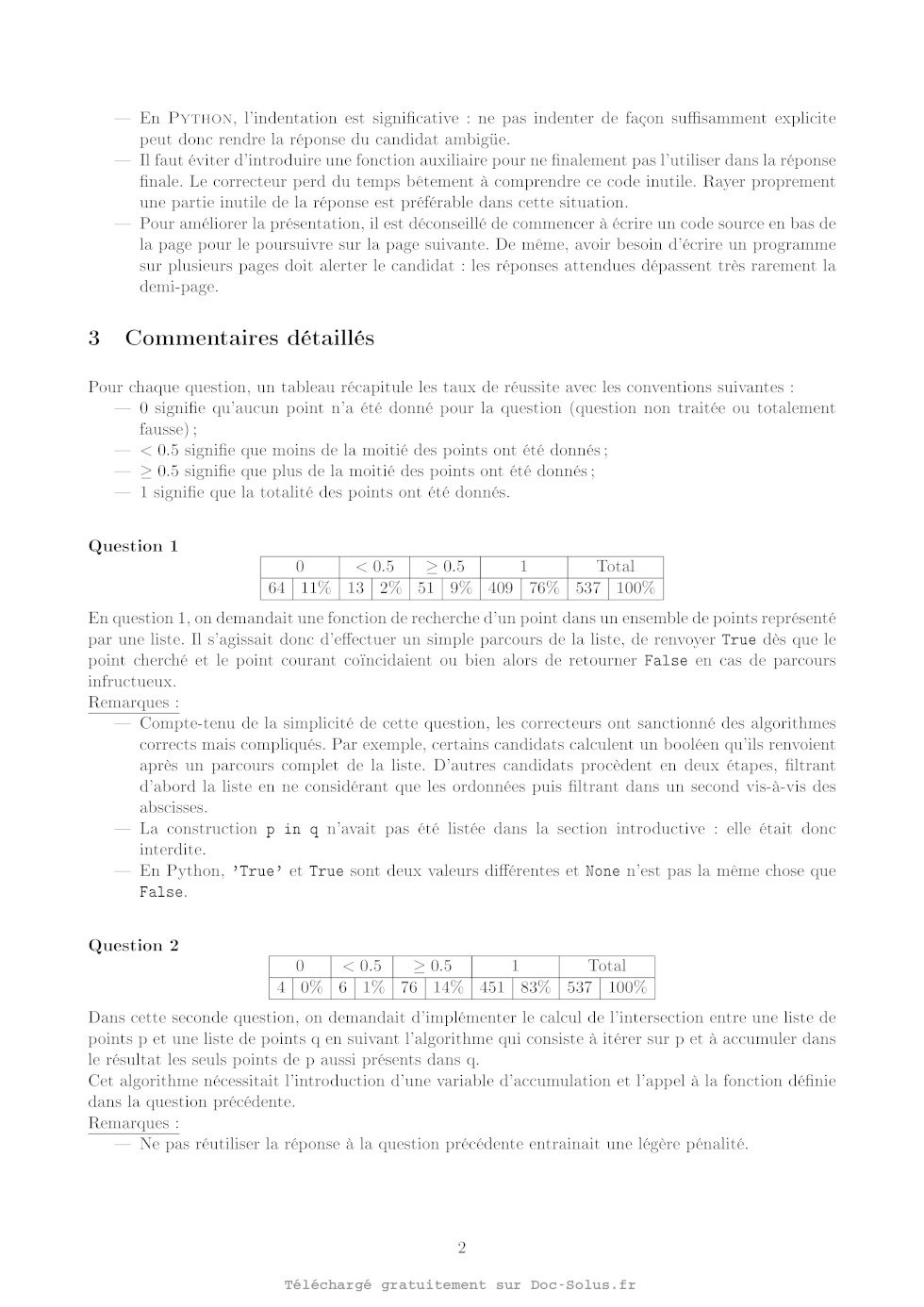

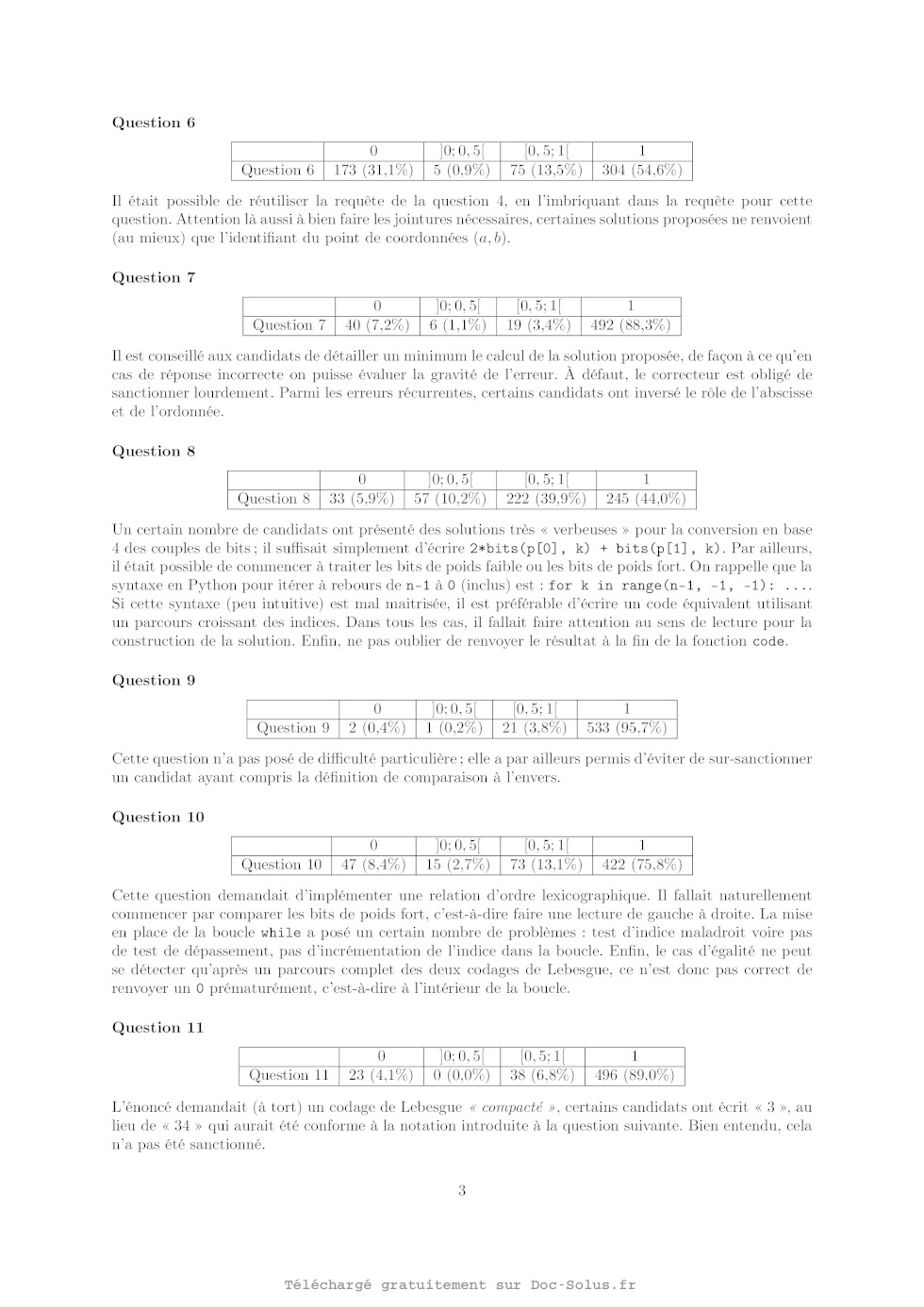

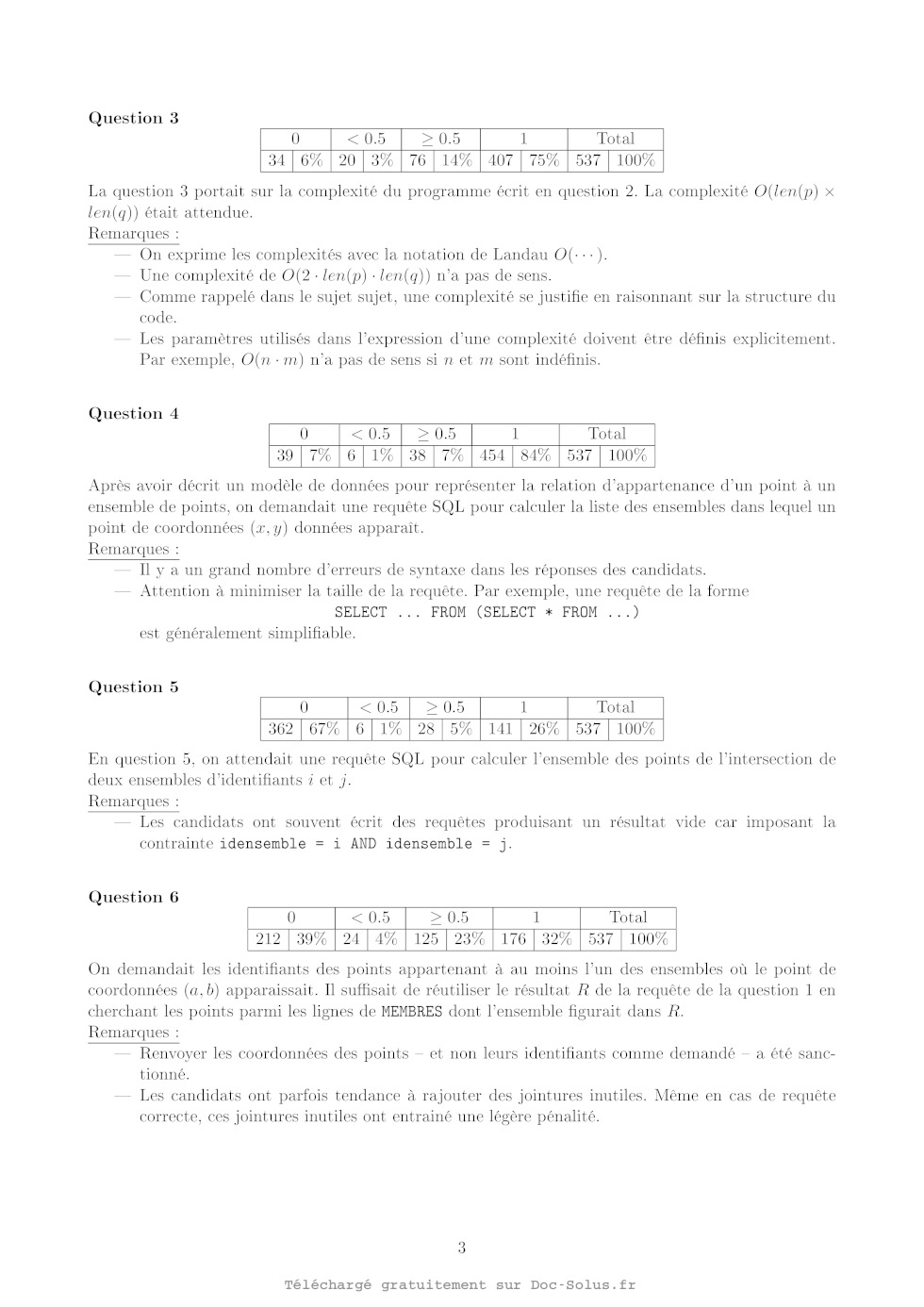

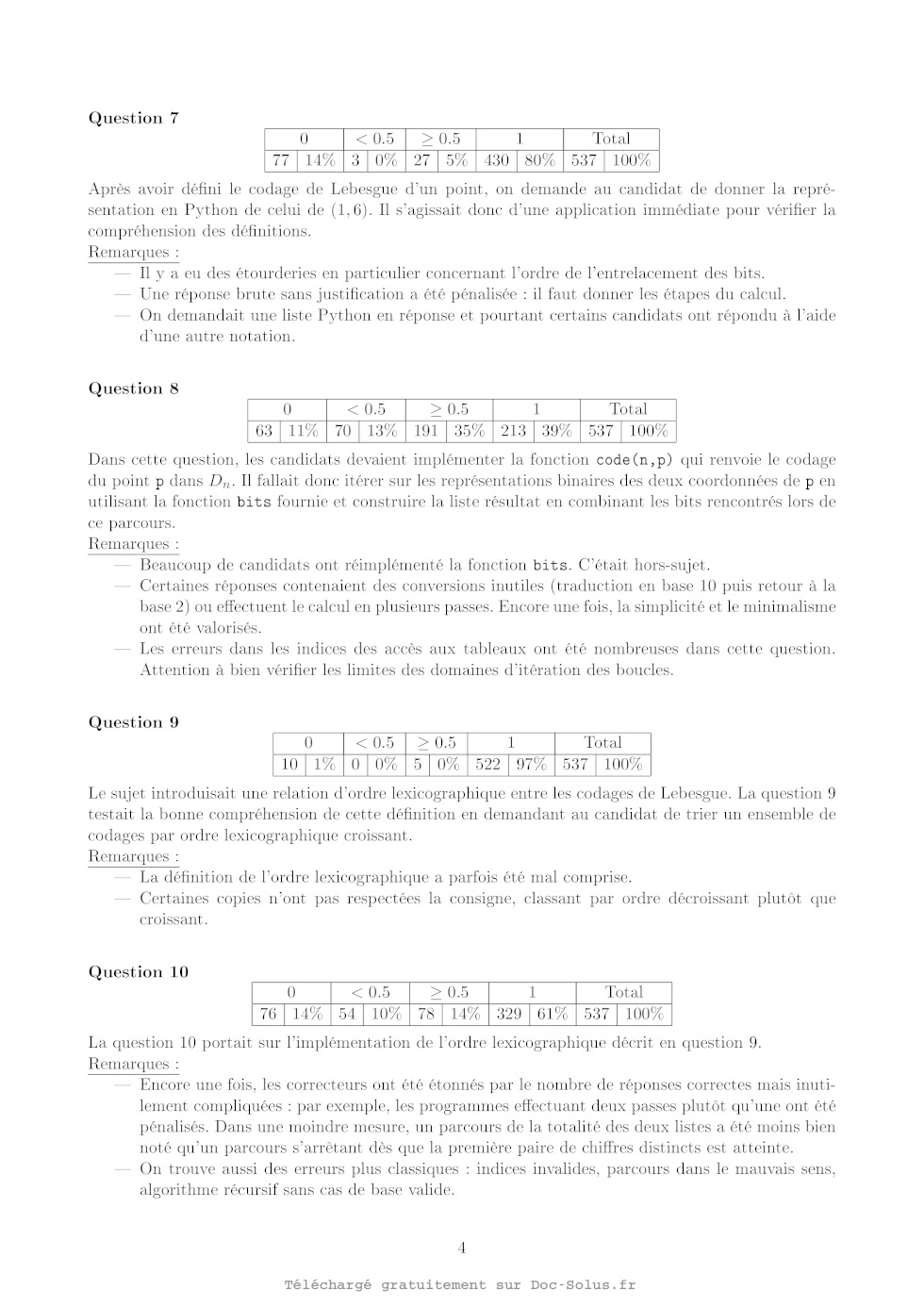

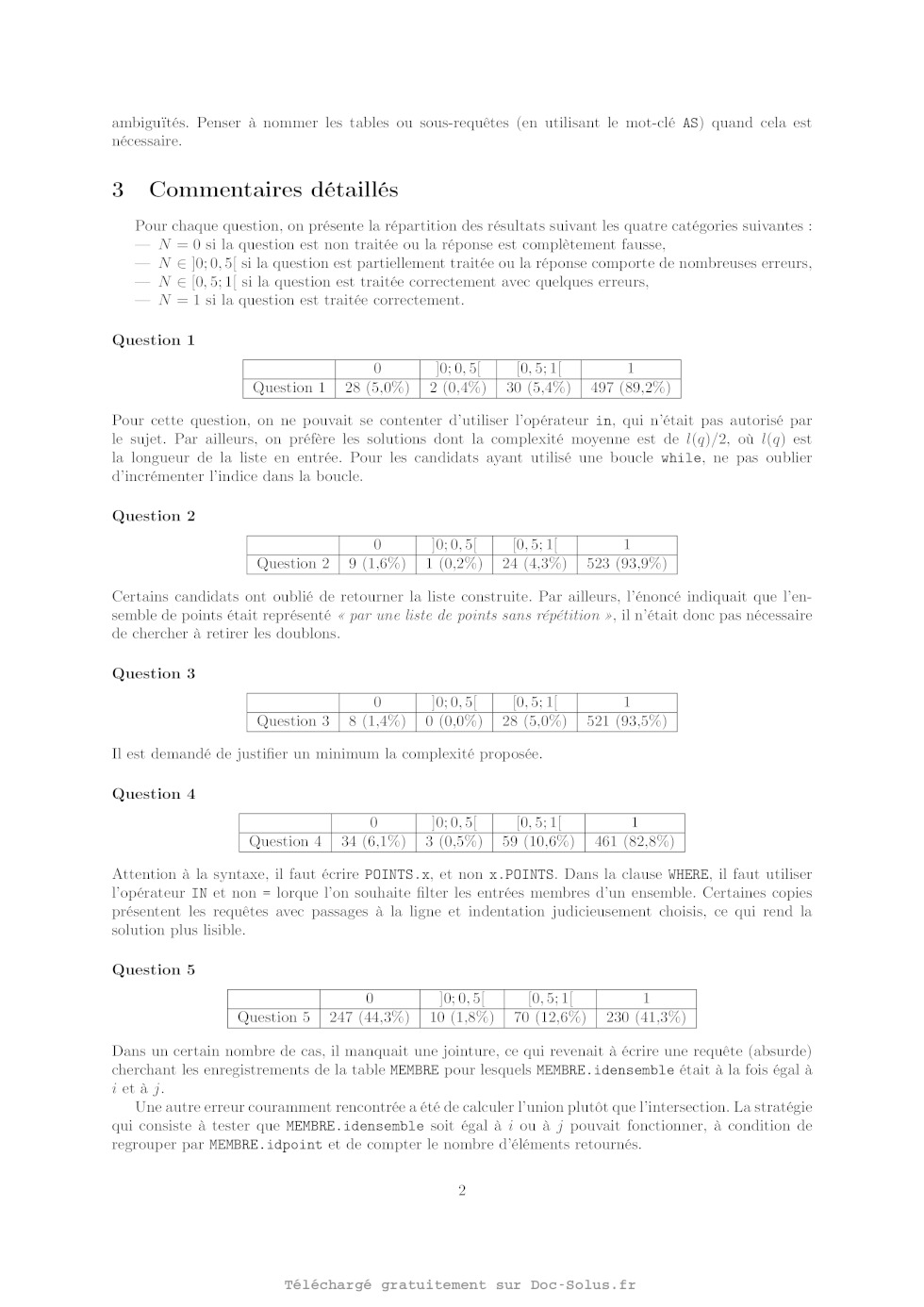

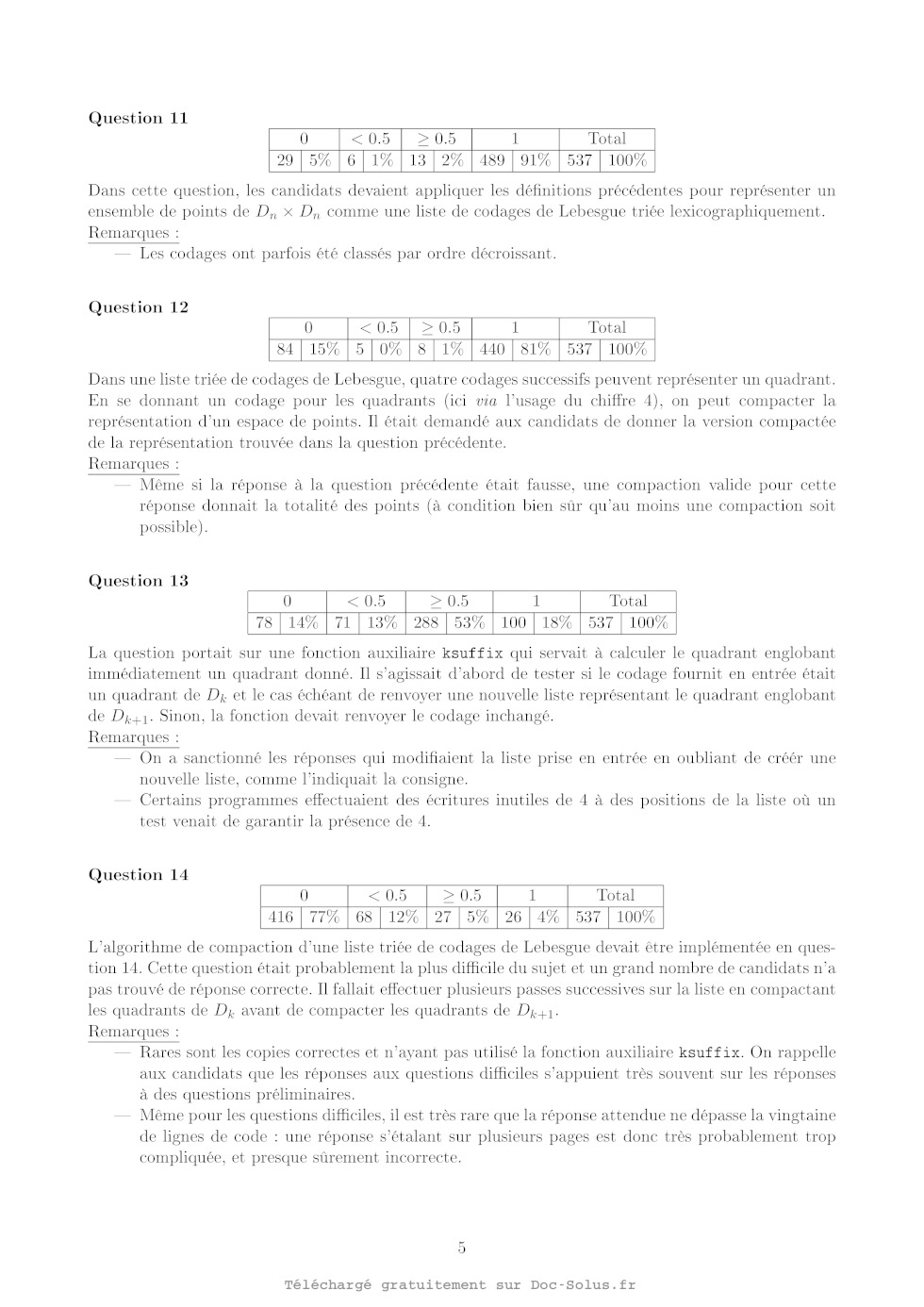

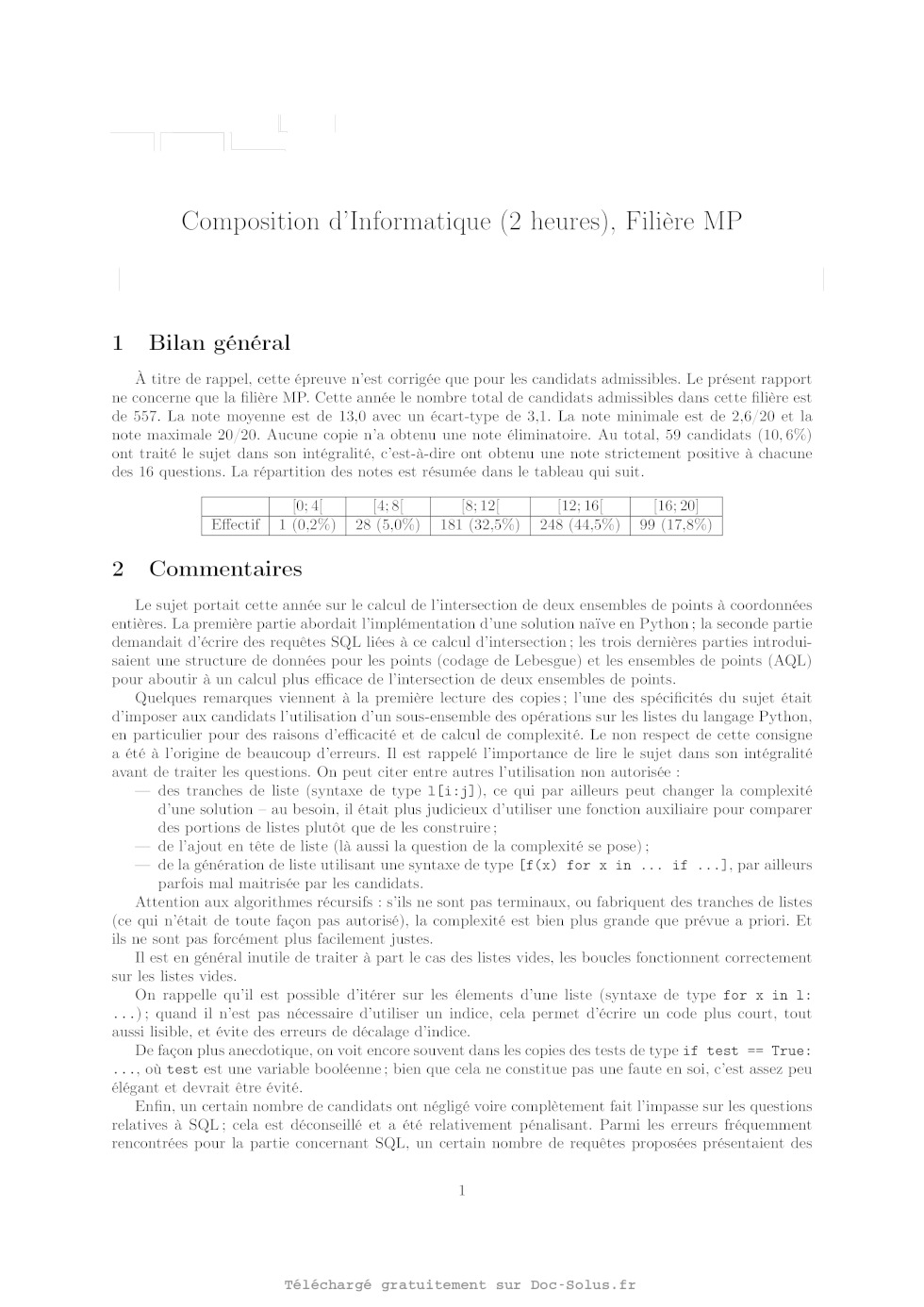

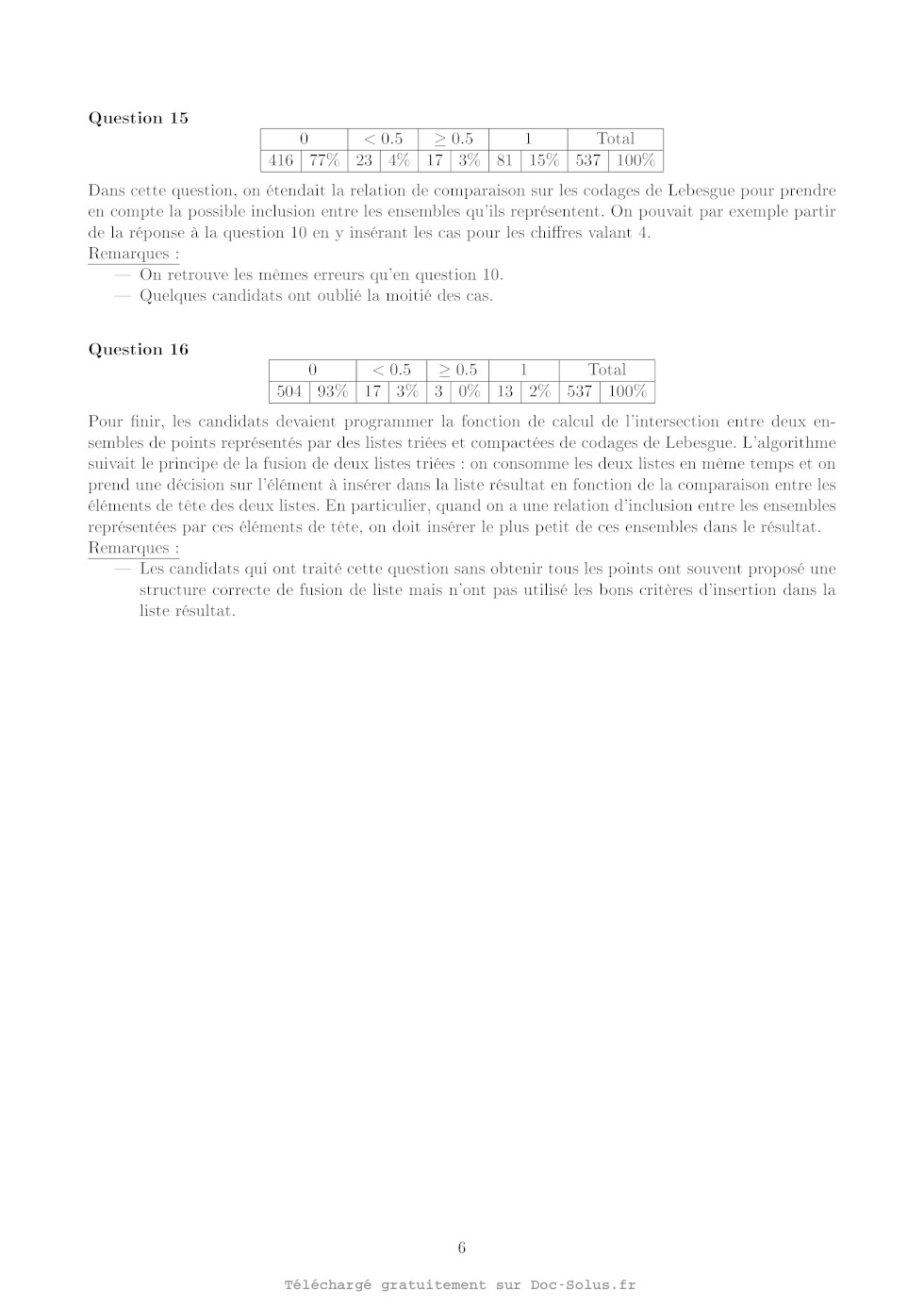

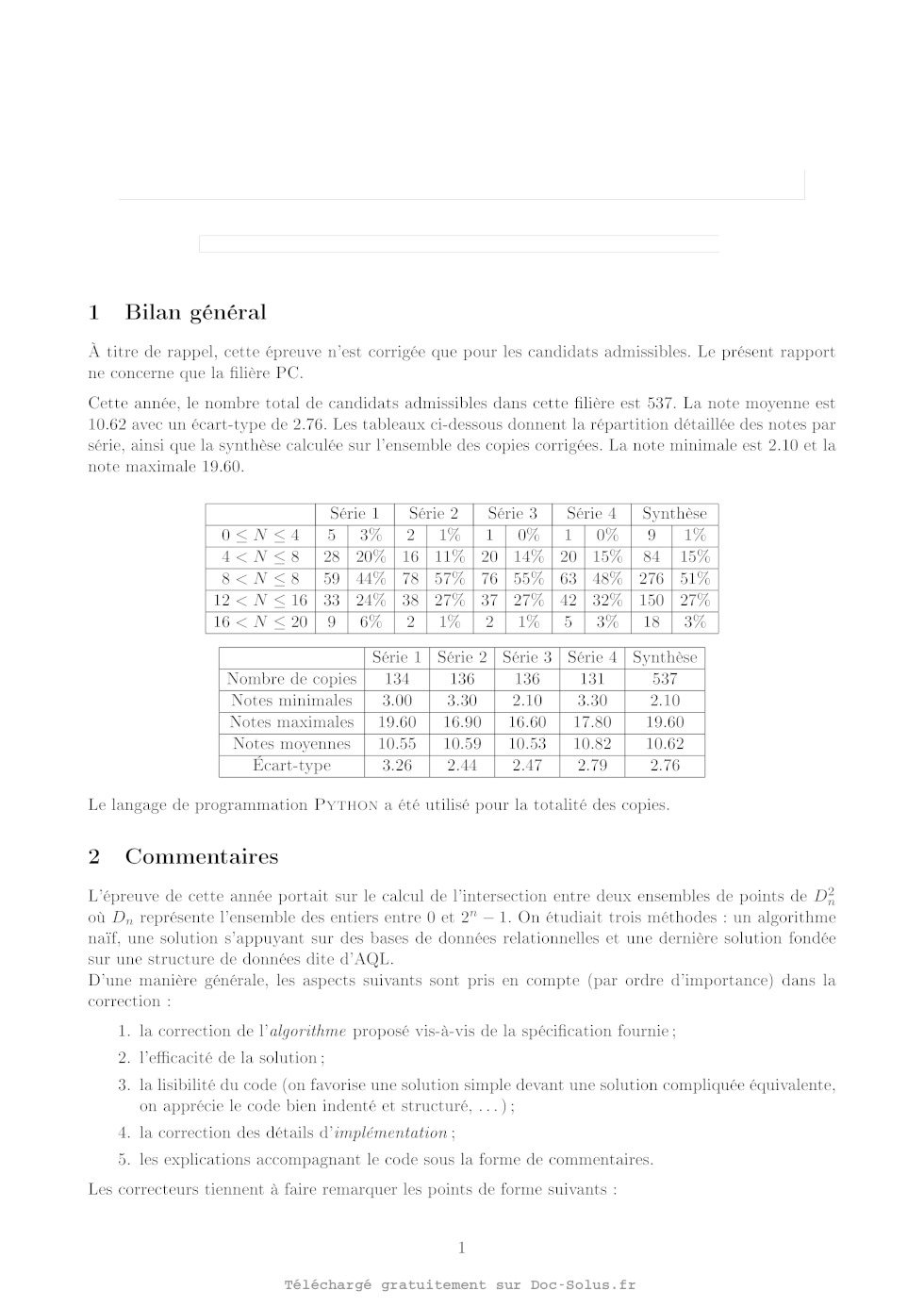

Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères

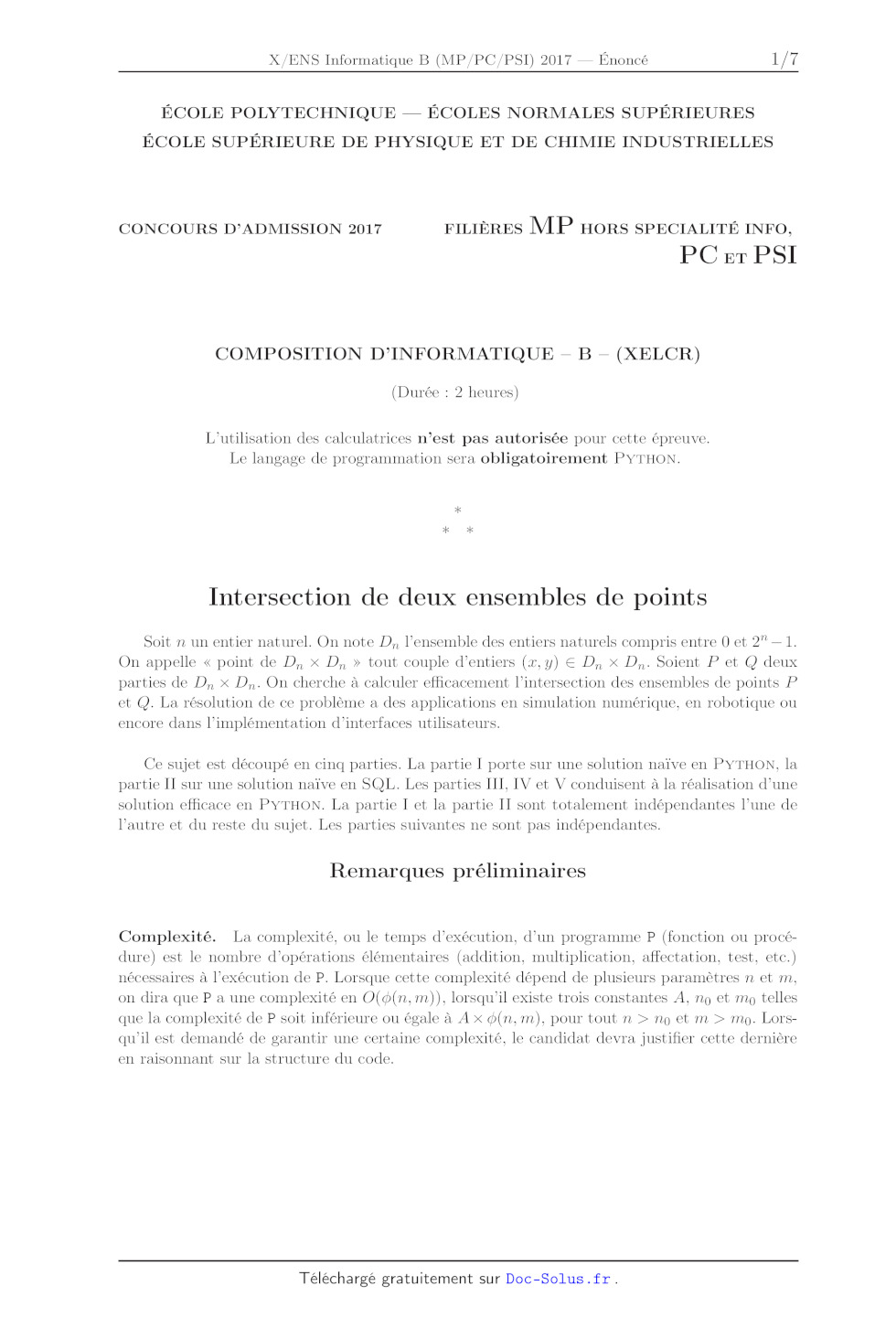

ÉCOLE POLYTECHNIQUE -- ÉCOLES NORMALES SUPÉRIEURES ÉCOLE SUPÉRIEURE DE PHYSIQUE ET DE CHIMIE INDUSTRIELLES CONCOURS D'ADMISSION 2017 FILIÈRES MP HORS SPECIALITÉ INFO, PC ET PSI COMPOSITION D'INFORMATIQUE ­ B ­ (XELCR) (Durée : 2 heures) L'utilisation des calculatrices n'est pas autorisée pour cette épreuve. Le langage de programmation sera obligatoirement Python. Intersection de deux ensembles de points Soit n un entier naturel. On note Dn l'ensemble des entiers naturels compris entre 0 et 2n - 1. On appelle « point de Dn × Dn » tout couple d'entiers (x, y) Dn × Dn . Soient P et Q deux parties de Dn × Dn . On cherche à calculer efficacement l'intersection des ensembles de points P et Q. La résolution de ce problème a des applications en simulation numérique, en robotique ou encore dans l'implémentation d'interfaces utilisateurs. Ce sujet est découpé en cinq parties. La partie I porte sur une solution naïve en Python, la partie II sur une solution naïve en SQL. Les parties III, IV et V conduisent à la réalisation d'une solution efficace en Python. La partie I et la partie II sont totalement indépendantes l'une de l'autre et du reste du sujet. Les parties suivantes ne sont pas indépendantes. Remarques préliminaires Complexité. La complexité, ou le temps d'exécution, d'un programme P (fonction ou procédure) est le nombre d'opérations élémentaires (addition, multiplication, affectation, test, etc.) nécessaires à l'exécution de P. Lorsque cette complexité dépend de plusieurs paramètres n et m, on dira que P a une complexité en O((n, m)), lorsqu'il existe trois constantes A, n0 et m0 telles que la complexité de P soit inférieure ou égale à A × (n, m), pour tout n > n0 et m > m0 . Lorsqu'il est demandé de garantir une certaine complexité, le candidat devra justifier cette dernière en raisonnant sur la structure du code. 1 Rappels de Python. Si a est une liste alors a[i] désigne le i-ième élément de cette liste où l'entier i est supérieur ou égal à 0 et strictement plus petit que la longueur len(a) de la liste. La commande a[i] = e affecte la valeur de l'expression e au i-ième élément de la liste a. L'expression [] construit une liste vide. L'expression n * [k] construit une liste de longueur n contenant n occurrences de k. La commande a = list(b) construit une copie de la liste b et l'affecte à la variable a. La commande a.append(x) modifie la liste a en lui rajoutant un nouvel élément final contenant la valeur de x. Important : Seules les opérations sur les listes apparaissant dans ce paragraphe sont autorisées dans les réponses. Si une fonction Python standard est nécessaire, elle devra être réécrite. Nous attacherons la plus grande importance à la lisibilité du code produit par les candidats ; aussi, nous encourageons les candidats à utiliser des commentaires et à introduire des procédures ou des fonctions intermédiaires pour faciliter la compréhension du code. Partie I. Une solution naïve en Python Pour commencer, un point de coordonnées (x, y) Dn × Dn est représenté en Python par une liste de deux entiers naturels [x, y]. Un ensemble de points est représenté par une liste de points sans répétition, donc comme une liste de listes d'entiers naturels de longueur 2. Question 1. Écrire une fonction membre(p,q) qui renvoie True si le point p est dans l'ensemble représenté par la liste q et qui renvoie False dans le cas contraire. Question 2. Écrire une fonction intersection(p,q) qui renvoie une liste représentant l'intersection des ensembles représentés par p et q. On implémentera l'algorithme qui consiste à itérer sur tous les points de p et à insérer dans le résultat seulement ceux qui sont aussi dans q. Question 3. Si la comparaison entre entiers naturels est prise comme opération élémentaire, quelle est la complexité de l'algorithme de la question précédente exprimée en fonction de la longueur de p et q ? Partie II. Une solution naïve en SQL On suppose maintenant que l'on représente les points du problème à l'aide d'une base de données. Cette base de données comporte deux tables. La table POINTS contient trois colonnes : -- id (clé primaire) qui est un entier naturel unique représentant le point ; -- x qui est un entier naturel représentant son abscisse ; -- y qui est un entier naturel représentant son ordonnée. On suppose qu'il n'existe pas deux points d'identifiants distincts et de mêmes coordonnées. La relation d'appartenance d'un point à un ensemble de points est représentée par la table MEMBRE à deux colonnes : -- idpoint, un entier naturel qui identifie un point ; -- idensemble, un entier naturel qui identifie un ensemble de points. 2 Question 4. Écrire une requête SQL qui renvoie les identifiants des ensembles auxquels appartient le point de coordonnées (a, b). Question 5. Écrire une requête SQL qui renvoie les coordonnées des points qui appartiennent à l'intersection des ensembles d'identifiants i et j. Question 6. Écrire une requête SQL qui renvoie les identifiants des points appartenant à au moins un des ensembles auxquels appartient le point de coordonnées (a, b). Partie III. Codage de Lebesgue On souhaite implémenter en Python une solution efficace au problème du calcul de l'intersection entre deux ensembles de points. La solution proposée s'appuie sur une structure de données appelée AQL. Cette structure de données suppose que les coordonnées des points sont représentées par leur codage de Lebesgue. Le codage de Lebesgue d'un point de coordonnées (x, y) Dn × Dn s'obtient par entrelacement des bits des représentations binaires de x et y en commençant par les bits de x. On suppose que les bits de poids forts sont situés à gauche dans les représentations binaires des entiers naturels. 2 2 Par exemple, si n vaut 3, si x vaut 6 (donc 110 en binaire), et si y vaut 3 (donc 011 en 2 binaire) alors le codage de Lebesgue du point de coordonnées (x, y) est 101101 , c'est-à-dire 45. Le codage de Lebesgue d'un point peut être vu comme un nombre écrit dans la base formée 2 2 2 2 2 2 des chiffres 00 , 01 , 10 et 11 . Ainsi, si n = 3, le point (6, 3) = (110 , 011 ) est codé par le 2 2 2 nombre 10 11 01 . 2 2 De plus, on utilisera la notation décimale 0, 1, 2 et 3 pour représenter les chiffres 00 , 01 , 2 2 10 et 11 , et on notera cn-1 . . . c0 la représentation en base 4 du codage de Lebesgue d'un point de Dn × Dn . Par exemple, pour n = 3, le codage de Lebesgue du point (6, 3) sera écrit 231 . En Python, la séquence des chiffres d'un codage de Lebesgue d'un point de Dn × Dn est stockée dans une liste de longueur n triée par poids décroissants : le chiffre de poids le plus fort se trouve en première position, le chiffre de poids le plus faible en dernière position. Ainsi, si n = 3, le codage de Lebesgue du point (6, 3) est représenté en Python par la liste [2,3,1]. Question 7. Soit n = 3, quelle liste Python représente le codage de Lebesgue du point (1, 6) ? Question 8. On suppose que l'on dispose d'une fonction bits(x,k), qui prend en arguments deux entiers naturels x et k, et qui renvoie la valeur du bit de coefficient 2k dans la représentation binaire de x. 3 Écrire une fonction code(n,p) qui prend en arguments un entier strictement positif n et un point p représenté par une liste de longueur 2 dont les deux coordonnées sont prises dans Dn . Cette fonction renvoie le codage de Lebesgue de p représenté sous la forme d'une liste Python. Partie IV. Représentation d'un ensemble de points On utilise l'ordre lexicographique (autrement dit, l'ordre du dictionnaire) pour trier les co dages. Soient c = cn-1 . . . c0 et d = dn-1 . . . d0 deux codages de Lebesgue de points de Dn × Dn . On note c < d pour « c est strictement plus petit que d » si j, j > i cj = dj i, 0 i < n tel que c i < N di où  0 alors le chemin est de la forme d1 · d2 · · · dk . Dans ce cas, le quadrant atteint par d1 · d2 · · · dk dans Dn × Dn est l'ensemble des points de Dn × Dn dont le codage de Lebesgue est de la forme d1 d2 . . . dk cn-k-1 . . . c0 pour cn-k-1 , . . . , c0 {0, 1, 2, 3}. Question 11. On pose pour cette question n = 2. Donner la représentation sous forme de codage de Lebesgue compacté trié par ordre lexicographique de l'ensemble de points S1 valant {(0, 0), (3, 3), (3, 2), (1, 1), (1, 2), (2, 2), (2, 3)}. Partie V. Calcul efficace de l'intersection d'ensembles de points Compaction par codage des quadrants. Soit S un ensemble de points de Dn × Dn représenté par la liste L triée par ordre lexicographique des codages de Lebesgue de ses points (comme dans la partie précédente). En se dotant d'un symbole supplémentaire, notons-le 4, on compacte la liste L en représentant chaque sous-séquence (maximale) L correspondant à un quadrant de chemin d1 · · · dk par l'unique mot d1 · · · dk · 4 · · · 4 (dans lequel on a rajouté (n - k) fois le symbole 4). Notons qu'un codage de Lebesgue compacté représente un ensemble de points et non un unique point comme c'est le cas avec les codages de Lebesgue non compactés. Notons aussi que la liste des codages reste triée pour l'ordre lexicographique. Par exemple, l'ensemble de points S0 est compactable en [[0, 4], [2, 2], [3, 0]]. Le codage [0,4] représente le quadrant 0 situé en bas à gauche de la figure 1. Enfin, pour illustrer un cas où n > 2, la figure 3 décrit le codage compacté d'un ensemble de points de D3 × D3 . 5 est compacté en {000 , 003 , 030 , 033 , 114 , 124 , 244 , 334 } Figure 3 ­ Un ensemble de points de D3 × D3 et sa représentation compactée. Structure de données d'AQL. On appelle « AQL de l'ensemble de points S » la liste triée et compactée des codages de Lebesgue des points de l'ensemble S. Question 12. Donner l'AQL de l'ensemble S1 de la question 11. Question 13. Écrire une fonction ksuffixe(n, k, q) qui prend en arguments un entier n strictement positif, une liste q représentant le codage de Lebesgue compacté d'un quadrant de Dn × Dn et un entier naturel k inférieur strictement à n. Si les k derniers chiffres de la liste q ont pour valeur 4, cette fonction renvoie une nouvelle liste semblable à la liste q mais dont les k + 1 derniers chiffres valent 4. Sinon, cette fonction renvoie q inchangée. Ainsi, ksuffixe(4, 2, [0,1,4,4]) renvoie [0,4,4,4], et ksuffixe(4, 2, [0,1,2,4]) renvoie [0,1,2,4]. Question 14. L'algorithme de compaction d'une liste triée de codages de Lebesgue consiste à parcourir n fois la liste représentant l'ensemble de points. L'itération k vise à remplacer quatre codages successifs formant un quadrant complet de côté 2k+1 par la représentation compactée de ce quadrant. Écrire une fonction compacte(n,s) qui prend en arguments un entier strictement positif n et un ensemble de points P de Dn × Dn représenté par la liste triée s des codages de Lebesgue de ses points. Cette fonction renvoie l'AQL de l'ensemble de points P . Question 15. On remarque que l'ordre lexicographique < défini plus haut s'adapte sans changement aux codages de Lebesgue compactés. Cependant, on souhaite comparer deux codages de Lebesgue compactés en termes des relations d'inclusion et d'exclusion des ensembles de points qu'ils représentent. Écrire une fonction compare_ccodes(n,p,q) qui prend en arguments un entier strictement positif n, une liste p contenant le codage de Lebesgue compacté d'un quadrant P de Dn × Dn et une liste q contenant le codage de Lebesgue compacté d'un quadrant Q de Dn × Dn . Cinq valeurs de retour sont possibles : -- l'entier 0 si les quadrants sont égaux ; -- l'entier 1 si les quadrants P et Q sont disjoints et p < q ; -- l'entier -1 si les quadrants P et Q sont disjoints et q < p ; -- l'entier 2 si P Q ; -- l'entier -2 si Q P . 6 Par exemple, compare_ccodes(3, [1,4,4], [2,4,4]) renvoie 1 et compare_ccodes(3, [1,2,4], [1,4,4]) renvoie 2. Question 16. Pour calculer efficacement l'intersection de deux ensembles de points représentés par leur AQL respectif, on fusionne les deux listes triées qui leur correspondent. En utilisant compare_ccodes, écrire une fonction intersection2(n,p,q) qui prend en arguments un entier strictement positif n ainsi que deux AQL p et q représentant respectivement deux ensembles P et Q de points de Dn ×Dn . Cette fonction renvoie un AQL représentant P Q. Le nombre d'appels à la fonction compare_ccode effectués par intersection2(n,p,q) doit être en O(len(p) + len(q)). 7

Extrait du corrigé obtenu par reconnaissance optique des caractères


 X/ENS Informatique B (MP/PC/PSI) 2017 -- Corrigé Ce corrigé est proposé par Josselin Giet (ENS Ulm) ; il a été relu par Virgile Andreani (ENS Ulm) et Vincent Puyhaubert (professeur en CPGE). Ce sujet présente une solution optimisée à la recherche d'intersection d'ensembles de points à coordonnées entières. · La première partie permet de définir le problème et d'en donner une solution naïve et guidée, dans le langage Python. Comme toute résolution naïve, elle permet de constater la nécessité de trouver une optimisation. · La deuxième partie relie cette problématique à l'utilisation d'une base de données. Elle permet d'écrire des exemples de requêtes SQL afin de résoudre le problème. · La troisième partie introduit la notion de codage de Lebesgue d'un point à coordonnées entières. Il s'agit d'une autre manière de représenter un point en entrelaçant l'écriture binaire de ses coordonnées. · La quatrième partie introduit la notion d'ordre lexicographique appliquée aux codages de Lebesgue de points ainsi qu'une interprétation visuelle du codage de Lebesgue sous forme de « chemin » pour trouver la position du point. · La dernière partie définit le codage de Lebesgue compacté d'un ensemble de points et utilise ce procédé pour résoudre le problème du calcul de l'intersection d'ensembles de points de manière optimisée. Cet énoncé permet d'aborder un problème d'algorithmique original et intéressant. Les remarques tout au long de l'énoncé ainsi que les questions « exemple » permettent de bien comprendre les nouvelles notions introduites. La remarque en début d'énoncé, à propos des opérations sur les listes, interdit d'utiliser un grand nombre d'opérations qui sont rapides à écrire en Python, comme la compréhension de liste. Indications Partie I 2 Utiliser la fonction de la question précédente. Partie II 4 Faire une jointure entre les tables POINTS et MEMBRE. 5 Utiliser l'opérateur INTERSECT. 6 Faire une jointure dont un des arguments est une autre requête complète adéquate. Partie III 8 On peut remarquer que chaque élément de la liste peut être calculé indépendamment des autres. Partie IV 9 Lire la remarque sur l'ordre lexicographique, ce qui permet de mieux comprendre la définition. 11 Il y a une coquille dans cette question : Il ne faut pas lire le mot « compacte ». Partie V 13 Faire attention au cas k == 0. 14 Utiliser la fonction de la question précédente. 15 Expliciter ce que signifie une inclusion stricte de deux ensembles au niveau de leur codage de Lebesgue. 16 Utiliser l'ordre lexicographique pour parcourir une seule fois les deux AQL en parallèle. I. Une solution naïve en Python 1 L'algorithme consiste à regarder tous les éléments de q, un par un, et à tester si l'un d'entre eux est égal à p. def membre(p,q): for i in range(len(q)): q_i = q[i] if p[0] == q_i[0] and p[1] == q_i[1]: return True return False Cet algorithme s'arrête quand on a trouvé un élément dans la liste égal à p (ce qui correspond au return True ligne 5) ou quand on a fini d'énumérer les éléments de q (ce qui correspond au return False ligne 6). Le test de la ligne 4 peut s'écrire de nombreuses manières. Par exemple, en remarquant que q est en réalité une matrice de taille len(p)×2, on peut enlever la ligne 4 et remplacer q_i[0] (resp. q_i[1]) par q[i][0] (resp. q[i][1]), ce qui sera toujours le cas dans la suite. Enfin, il est possible d'écrire une version purement itérative de cet algorithme (i.e. en ne faisant pas de return dans une boucle for ou while). Il faut savoir le faire, car de nombreux langages ne permettent pas de renvoyer le résultat en plein milieu d'une boucle for. Pour cela, on utilise une boucle while dont le test dépend du nombre d'éléments de q testés, ainsi que d'une variable qui dit si un élément de q égal à p a été trouvé. def membre(p,q): res , i = False , 0 while (i < len(q)) and not res: if p[0] == q[i][0] and p[1] = q[i][1]: res = True else i += 1 return res 2 En suivant l'algorithme donné dans l'énoncé, on obtient la fonction ci-dessous. def intersection(p,q): res = [] for i in range(len(p)): if membre(p[i],q): res.append(p[i]) return res 3 Notons |p| (resp. |q|) la taille de p (resp. de q). À chaque passage dans la boucle for de la fonction membre, on fait deux comparaisons. Ainsi, la complexité d'un appel de la fonction membre est 2 · |q|. Or, on fait |p| appels à la fonction membre dans la fonction intersection. Par conséquent, La complexité de l'algorithme est O(|p| · |q|) II. Une solution naïve en SQL 4 Cette requête peut s'écrire en utilisant une jointure. SELECT idensemble FROM POINTS JOIN MEMBRE ON id = idpoint WHERE x = a AND y = b Cette jointure peut aussi s'écrire comme un simple produit cartésien en déplaçant la condition de jointure à la condition de sélection. SELECT idensemble FROM POINTS JOIN MEMBRE WHERE id = idpoint AND x = a AND y = b Il faut toutefois noter que cette manière de procéder, bien que parfaitement correcte, est fortement déconseillée, car elle construit toute la table alors que la jointure sélectionne les entrées puis fait les tests de la ligne WHERE. Dès lors, dans le premier cas, la requête est généralement plus rapide. Dans la suite, nous utiliserons systématiquement une jointure sur une clé primaire avant de faire des tests. 5 Cette requête peut se faire au moyen d'une intersection. ( SELECT idpoint FROM MEMBRE WHERE idensemble = i) INTERSECT ( SELECT idpoint FROM MEMBRE WHERE idensemble = j) Cette requête n'est pas la seule réponse possible. On peut aussi bien faire une jointure sur la table MEMBRE, comme dans l'exemple suivant : SELECT t1.idpoint FROM MEMBRE AS t1 JOIN MEMBRE AS t2 ON t1.idpoint = t2.idpoint WHERE t1.idensemble = i AND t2.idensemble = j Cette requête crée, en effet, une table relationnelle contenant (t1.idpoint, t1.ensemble, t2.idpoint, t2.ensemble) mais comme t1.idpoint = t2.idpoint, chaque entrée de cette table correspond à un point et à un couple d'ensembles qui contiennent ce point (ce couple peut être deux fois le même ensemble et on retrouve deux fois la même entrée en échangeant t1.idensemble et t2.idensemble). On peut écrire la requête plus lisiblement que dans l'exemple précédent en utilisant l'opérateur IN (qui n'est pas explicitement au programme). SELECT x,y FROM POINTS JOIN MEMBRE ON id = idpoint WHERE idensemble = i AND idpoint IN (SELECT idpoint FROM MEMBRE WHERE idensemble = j)
