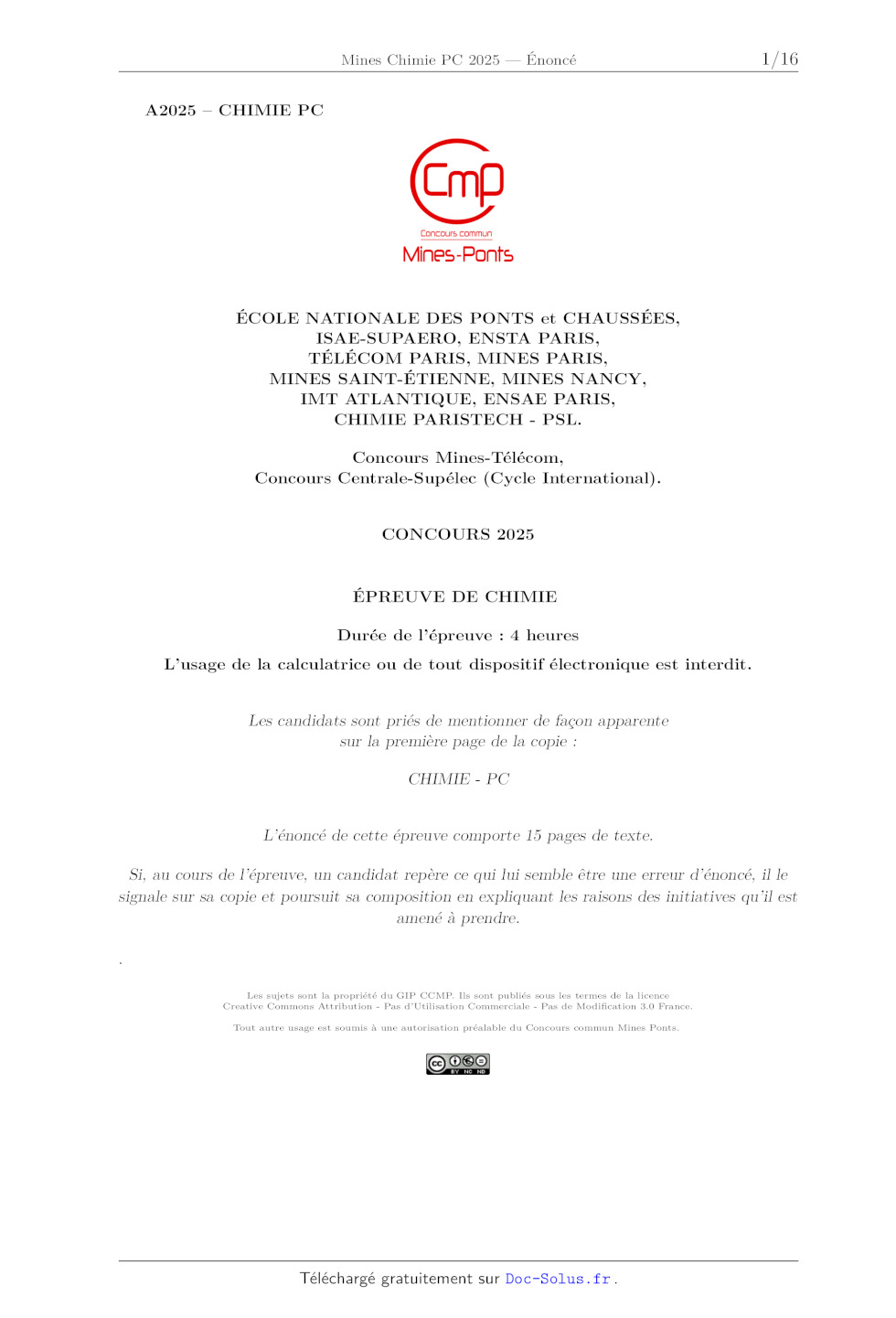

A2025 CHIMIE PC
ÉCOLE NATIONALE DES PONTS et CHAUSSÉES,
ISAE-SUPAERO, ENSTA PARIS,
TÉLÉCOM PARIS, MINES PARIS,
MINES SAINT-ÉTIENNE, MINES NANCY,
IMT ATLANTIQUE, ENSAE PARIS,
CHIMIE PARISTECH - PSL.
Concours Mines-Télécom,
Concours Centrale-Supélec (Cycle International).
CONCOURS 2025
ÉPREUVE DE CHIMIE
Durée de l'épreuve : 4 heures
L'usage de la calculatrice ou de tout dispositif électronique est interdit.
Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :
CHIMIE - PC
L'énoncé de cette épreuve comporte 15 pages de texte.
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur
d'énoncé, il le
signale sur sa copie et poursuit sa composition en expliquant les raisons des
initiatives qu'il est
amené à prendre.
.
Les sujets sont la propriété du GIP CCMP. Ils sont publiés sous les termes de
la licence
Creative Commons Attribution - Pas d'Utilisation Commerciale - Pas de
Modification 3.0 France.
Tout autre usage est soumis à une autorisation préalable du Concours commun
Mines Ponts.
Ce problème comporte deux parties totalement indépendantes intitulées «
Synthèse stéréosélective de la
(+)-tubélactomicine A » et « Applications de la pervaporation à l'élimination
d'eau ».
Les données utiles à la résolution du problème sont fournies à la fin de
l'énoncé (page 14).
Pour l'écriture des mécanismes, le candidat pourra utiliser des notations
simplifiées des molécules, lui permettant
de se concentrer sur les groupes caractéristiques interagissant.
Synthèse stéréosélective de la (+)-tubélactomicine A
La (+)-tubélactomicine A (1) (Schéma 1) a été isolée de bouillons de culture
d'une souche d'actinomycètes de
Nocardia sp. MK703-102F1 et a montré une activité antimicrobienne forte et
spécifique contre Mycobacterium
sp.1 Sa structure, qui a été déterminée par cristallographie de diffraction aux
rayons X, est constituée d'une
macrolactone (ester cyclique) à 16 chaînons fusionnée avec un squelette
trans-décaline.2
CO2H
HO
CO2H
18
16
HO
23
O
14
12
11
1
2
H
+
16
O
H
3
8
I
23
14
4
O
1
18
6
SnBu3
2
12
11
2
OH
OSEM
H
3
8
H
3
4
6
OH
OH
SEM = (CH3)3SiCH2CH2OCH2
(+)-Tubélactomicine A (1)

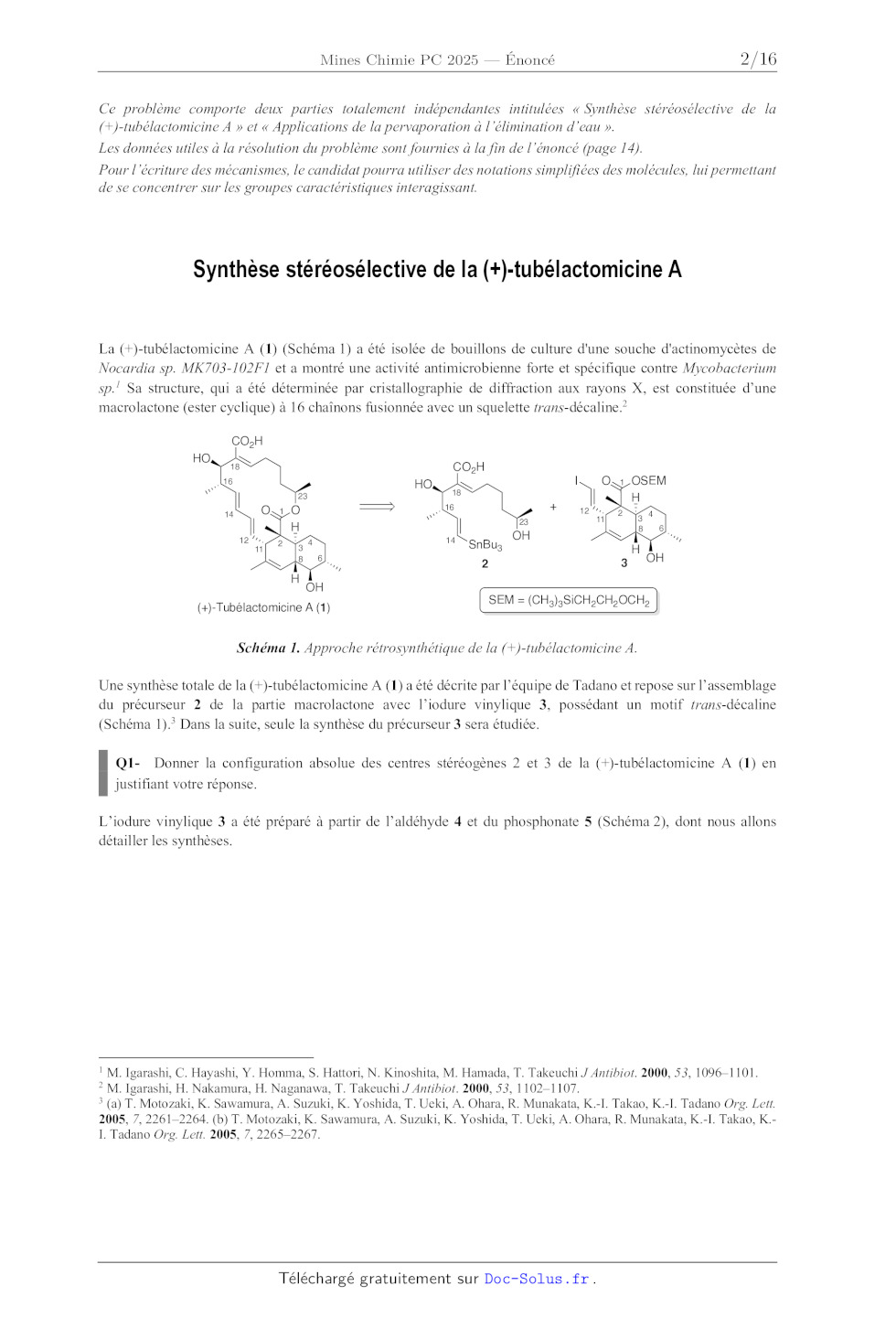

Schéma 1. Approche rétrosynthétique de la (+)-tubélactomicine A.
Une synthèse totale de la (+)-tubélactomicine A (1) a été décrite par l'équipe
de Tadano et repose sur l'assemblage
du précurseur 2 de la partie macrolactone avec l'iodure vinylique 3, possédant
un motif trans-décaline
(Schéma 1).3 Dans la suite, seule la synthèse du précurseur 3 sera étudiée.
Q1- Donner la configuration absolue des centres stéréogènes 2 et 3 de la
(+)-tubélactomicine A (1) en
justifiant votre réponse.
L'iodure vinylique 3 a été préparé à partir de l'aldéhyde 4 et du phosphonate 5
(Schéma 2), dont nous allons
détailler les synthèses.
1
M. Igarashi, C. Hayashi, Y. Homma, S. Hattori, N. Kinoshita, M. Hamada, T.
Takeuchi J Antibiot. 2000, 53, 10961101.
M. Igarashi, H. Nakamura, H. Naganawa, T. Takeuchi J Antibiot. 2000, 53,
11021107.
3
(a) T. Motozaki, K. Sawamura, A. Suzuki, K. Yoshida, T. Ueki, A. Ohara, R.
Munakata, K.-I. Takao, K.-I. Tadano Org. Lett.
2005, 7, 22612264. (b) T. Motozaki, K. Sawamura, A. Suzuki, K. Yoshida, T.
Ueki, A. Ohara, R. Munakata, K.-I. Takao, K.I. Tadano Org. Lett. 2005, 7,
22652267.
2
Page 1/15
I
O
OTBS
OSEM
H
O
O
3
H
4
OH
TMS
O
P(OEt)2
+
O
TMS = (CH3)3Si
TBS = tBu(CH3)2Si
5
Ph

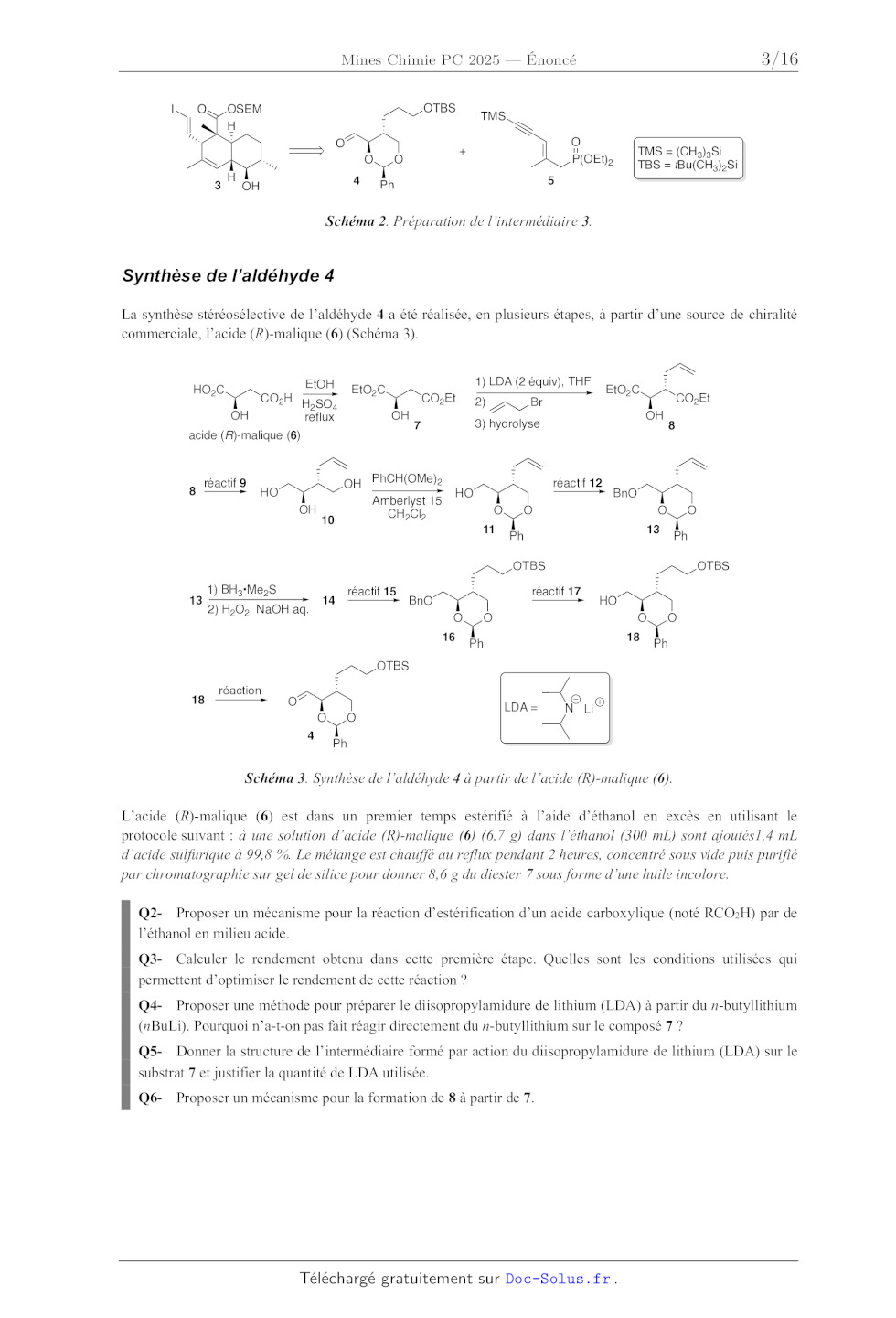

Schéma 2. Préparation de l'intermédiaire 3.
Synthèse de l'aldéhyde 4
La synthèse stéréosélective de l'aldéhyde 4 a été réalisée, en plusieurs
étapes, à partir d'une source de chiralité
commerciale, l'acide (R)-malique (6) (Schéma 3).
HO2C
OH
EtOH
CO2H H SO
2
4
reflux
1) LDA (2 équiv), THF
EtO2C
CO2Et
OH
acide (R)-malique (6)
8
réactif 9
HO
OH
10
2)
EtO2C
Br
3) hydrolyse
7
OH PhCH(OMe)2
Amberlyst 15
CH2Cl2
réactif 12
HO
O
11
CO2Et
OH
8
BnO
O
O
O
13
Ph
Ph
OTBS
13
1) BH3·Me2S
2) H2O2, NaOH aq.
réactif 15
14
OTBS
réactif 17
BnO
O
16
O
HO
O
18
Ph
O
Ph
OTBS
18
réaction
O
O
4
LDA =
O
N Li
Ph
Schéma 3. Synthèse de l'aldéhyde 4 à partir de l'acide (R)-malique (6).
L'acide (R)-malique (6) est dans un premier temps estérifié à l'aide d'éthanol
en excès en utilisant le
protocole suivant : à une solution d'acide (R)-malique (6) (6,7 g) dans
l'éthanol (300 mL) sont ajoutés1,4 mL
d'acide sulfurique à 99,8 %. Le mélange est chauffé au reflux pendant 2 heures,
concentré sous vide puis purifié
par chromatographie sur gel de silice pour donner 8,6 g du diester 7 sous forme
d'une huile incolore.
Q2- Proposer un mécanisme pour la réaction d'estérification d'un acide
carboxylique (noté RCO2H) par de
l'éthanol en milieu acide.
Q3- Calculer le rendement obtenu dans cette première étape. Quelles sont les
conditions utilisées qui
permettent d'optimiser le rendement de cette réaction ?
Q4- Proposer une méthode pour préparer le diisopropylamidure de lithium (LDA) à
partir du n-butyllithium
(nBuLi). Pourquoi n'a-t-on pas fait réagir directement du n-butyllithium sur le
composé 7 ?
Q5- Donner la structure de l'intermédiaire formé par action du
diisopropylamidure de lithium (LDA) sur le
substrat 7 et justifier la quantité de LDA utilisée.
Q6- Proposer un mécanisme pour la formation de 8 à partir de 7.
Page 2/15

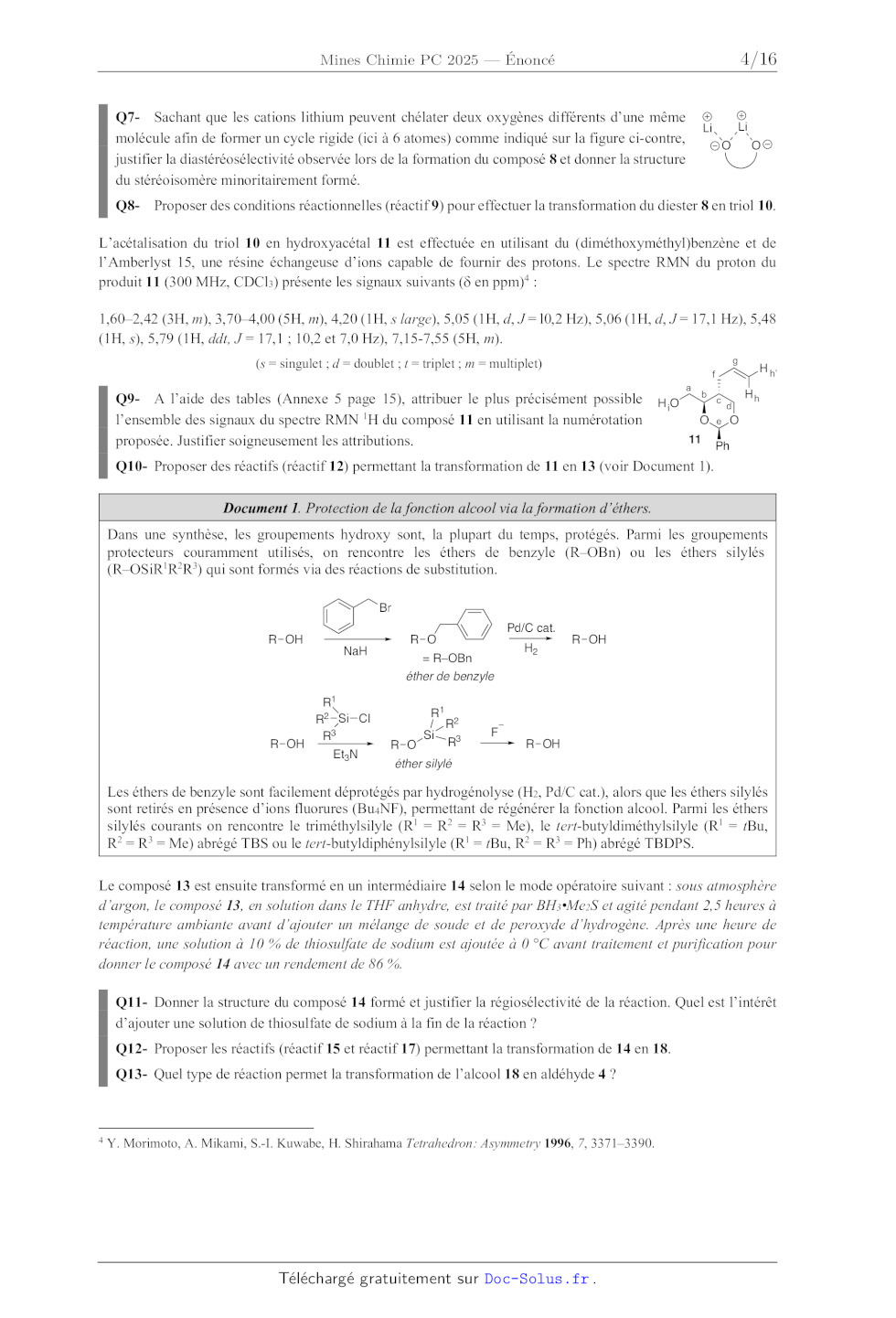

Q7- Sachant que les cations lithium peuvent chélater deux oxygènes différents
d'une même
molécule afin de former un cycle rigide (ici à 6 atomes) comme indiqué sur la
figure ci-contre,
justifier la diastéréosélectivité observée lors de la formation du composé 8 et
donner la structure
du stéréoisomère minoritairement formé.
Li
Li
O
O
Q8- Proposer des conditions réactionnelles (réactif 9) pour effectuer la
transformation du diester 8 en triol 10.
L'acétalisation du triol 10 en hydroxyacétal 11 est effectuée en utilisant du
(diméthoxyméthyl)benzène et de
l'Amberlyst 15, une résine échangeuse d'ions capable de fournir des protons. Le
spectre RMN du proton du
produit 11 (300 MHz, CDCl3) présente les signaux suivants (d en ppm)4 :
1,602,42 (3H, m), 3,704,00 (5H, m), 4,20 (1H, s large), 5,05 (1H, d, J = l0,2
Hz), 5,06 (1H, d, J = 17,1 Hz), 5,48
(1H, s), 5,79 (1H, ddt, J = 17,1 ; 10,2 et 7,0 Hz), 7,15-7,55 (5H, m).
g
(s = singulet ; d = doublet ; t = triplet ; m = multiplet)
H h'
f

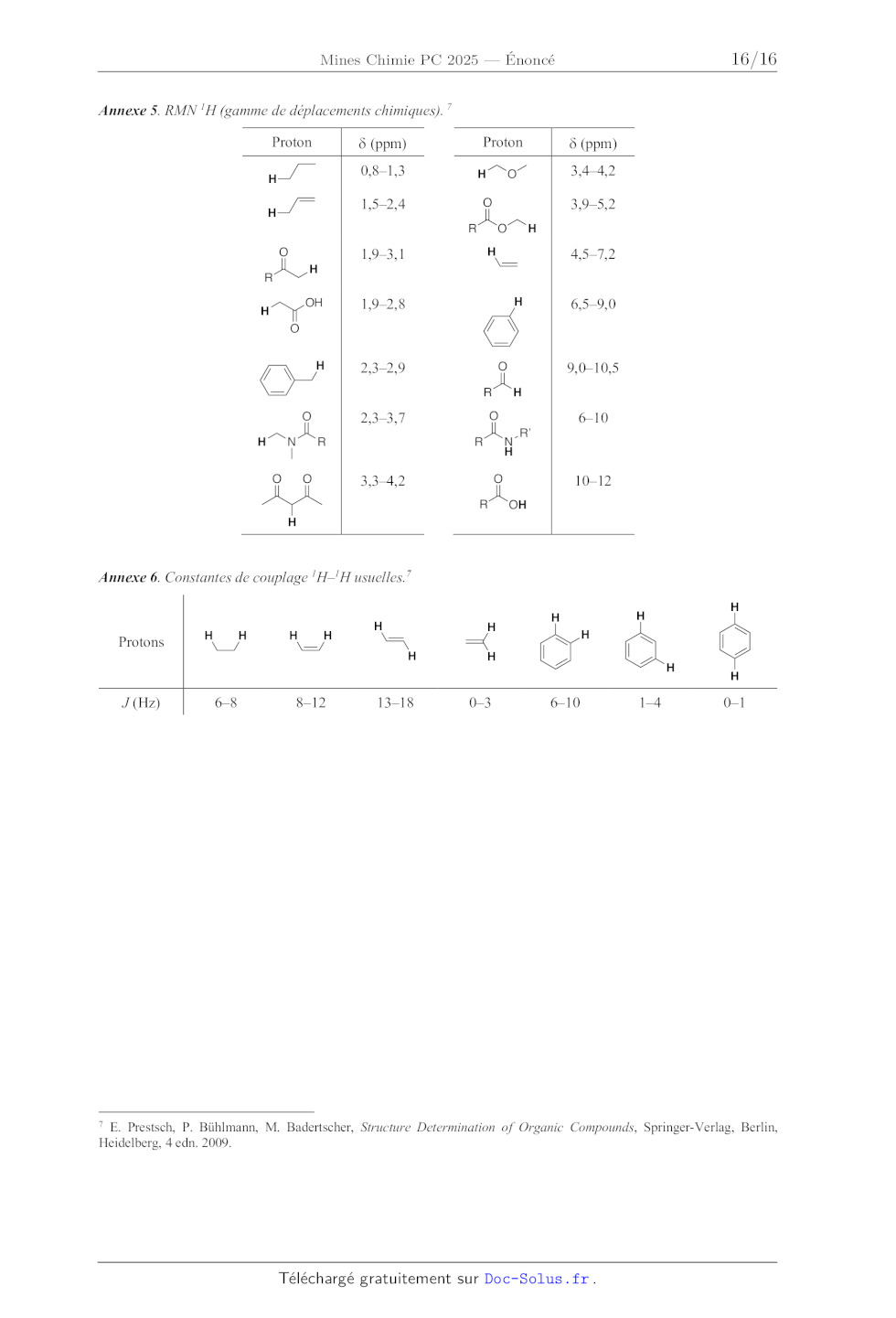

Q9- A l'aide des tables (Annexe 5 page 15), attribuer le plus précisément
possible
l'ensemble des signaux du spectre RMN 1H du composé 11 en utilisant la
numérotation
proposée. Justifier soigneusement les attributions.
a
b
H iO
c
d
Hh
O e O
11
Ph
Q10- Proposer des réactifs (réactif 12) permettant la transformation de 11 en
13 (voir Document 1).
Document 1. Protection de la fonction alcool via la formation d'éthers.
Dans une synthèse, les groupements hydroxy sont, la plupart du temps, protégés.
Parmi les groupements
protecteurs couramment utilisés, on rencontre les éthers de benzyle (ROBn) ou
les éthers silylés
(ROSiR1R2R3) qui sont formés via des réactions de substitution.
Br
R OH
NaH
R1
R2 Si Cl
R3
R OH
Et3N
Pd/C cat.
R O
= ROBn
éther de benzyle
R1
R O
Si
R2
R3
F
H2
R OH
R OH
éther silylé
Les éthers de benzyle sont facilement déprotégés par hydrogénolyse (H2, Pd/C
cat.), alors que les éthers silylés
sont retirés en présence d'ions fluorures (Bu4NF), permettant de régénérer la
fonction alcool. Parmi les éthers
silylés courants on rencontre le triméthylsilyle (R1 = R2 = R3 = Me), le
tert-butyldiméthylsilyle (R1 = tBu,
R2 = R3 = Me) abrégé TBS ou le tert-butyldiphénylsilyle (R1 = tBu, R2 = R3 =
Ph) abrégé TBDPS.
Le composé 13 est ensuite transformé en un intermédiaire 14 selon le mode
opératoire suivant : sous atmosphère
d'argon, le composé 13, en solution dans le THF anhydre, est traité par
BH3·Me2S et agité pendant 2,5 heures à
température ambiante avant d'ajouter un mélange de soude et de peroxyde
d'hydrogène. Après une heure de
réaction, une solution à 10 % de thiosulfate de sodium est ajoutée à 0 °C avant
traitement et purification pour
donner le composé 14 avec un rendement de 86 %.
Q11- Donner la structure du composé 14 formé et justifier la régiosélectivité
de la réaction. Quel est l'intérêt
d'ajouter une solution de thiosulfate de sodium à la fin de la réaction ?
Q12- Proposer les réactifs (réactif 15 et réactif 17) permettant la
transformation de 14 en 18.
Q13- Quel type de réaction permet la transformation de l'alcool 18 en aldéhyde
4 ?
4
Y. Morimoto, A. Mikami, S.-I. Kuwabe, H. Shirahama Tetrahedron: Asymmetry 1996,
7, 33713390.
Page 3/15

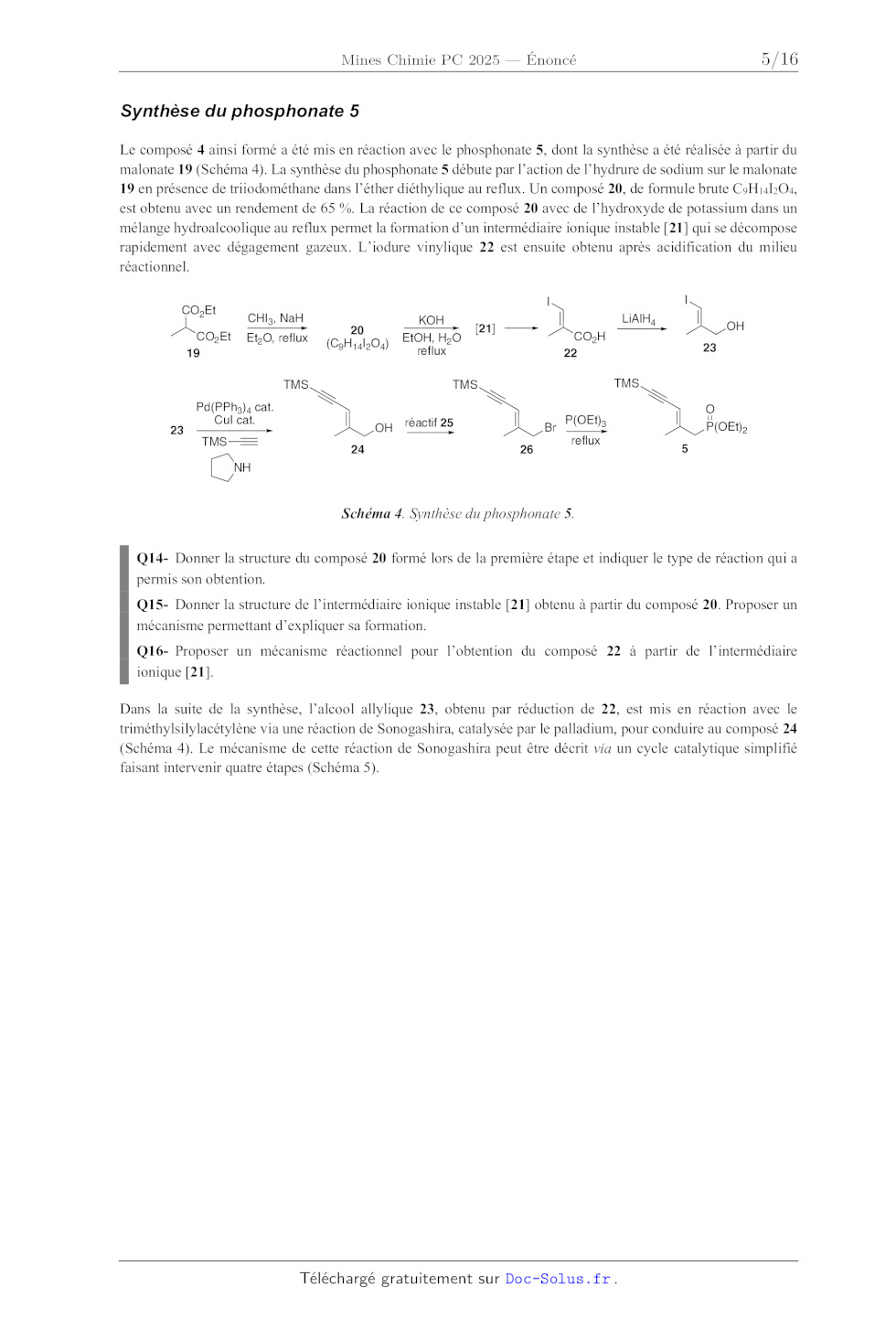

Synthèse du phosphonate 5
Le composé 4 ainsi formé a été mis en réaction avec le phosphonate 5, dont la
synthèse a été réalisée à partir du
malonate 19 (Schéma 4). La synthèse du phosphonate 5 débute par l'action de
l'hydrure de sodium sur le malonate
19 en présence de triiodométhane dans l'éther diéthylique au reflux. Un composé
20, de formule brute C9H14I2O4,
est obtenu avec un rendement de 65 %. La réaction de ce composé 20 avec de
l'hydroxyde de potassium dans un
mélange hydroalcoolique au reflux permet la formation d'un intermédiaire
ionique instable [21] qui se décompose
rapidement avec dégagement gazeux. L'iodure vinylique 22 est ensuite obtenu
après acidification du milieu
réactionnel.
CO2Et
CO2Et
19
Et2O, reflux
20
(C9H14I2O4)
TMS
23
I
I
CHI3, NaH
[21]
23
TMS
OH réactif 25
24
OH
CO2H
22
TMS
Pd(PPh3)4 cat.
CuI cat.
TMS
KOH
EtOH, H2O
reflux
LiAlH4
Br
26
O
P(OEt)2
P(OEt)3
reflux
5
NH
Schéma 4. Synthèse du phosphonate 5.
Q14- Donner la structure du composé 20 formé lors de la première étape et
indiquer le type de réaction qui a
permis son obtention.
Q15- Donner la structure de l'intermédiaire ionique instable [21] obtenu à
partir du composé 20. Proposer un
mécanisme permettant d'expliquer sa formation.
Q16- Proposer un mécanisme réactionnel pour l'obtention du composé 22 à partir
de l'intermédiaire
ionique [21].
Dans la suite de la synthèse, l'alcool allylique 23, obtenu par réduction de
22, est mis en réaction avec le
triméthylsilylacétylène via une réaction de Sonogashira, catalysée par le
palladium, pour conduire au composé 24
(Schéma 4). Le mécanisme de cette réaction de Sonogashira peut être décrit via
un cycle catalytique simplifié
faisant intervenir quatre étapes (Schéma 5).
Page 4/15
PdL4
HO
2L
I
PdL2
OH
24
TMS
D
A
L
HO
23
OH
I
L = PPh3
Pd
Pd
L
L
L
TMS
B
CuI cat.
NH
C
I
I
L,
OH
H
NH
TMS
H
L
Pd
L
TMS

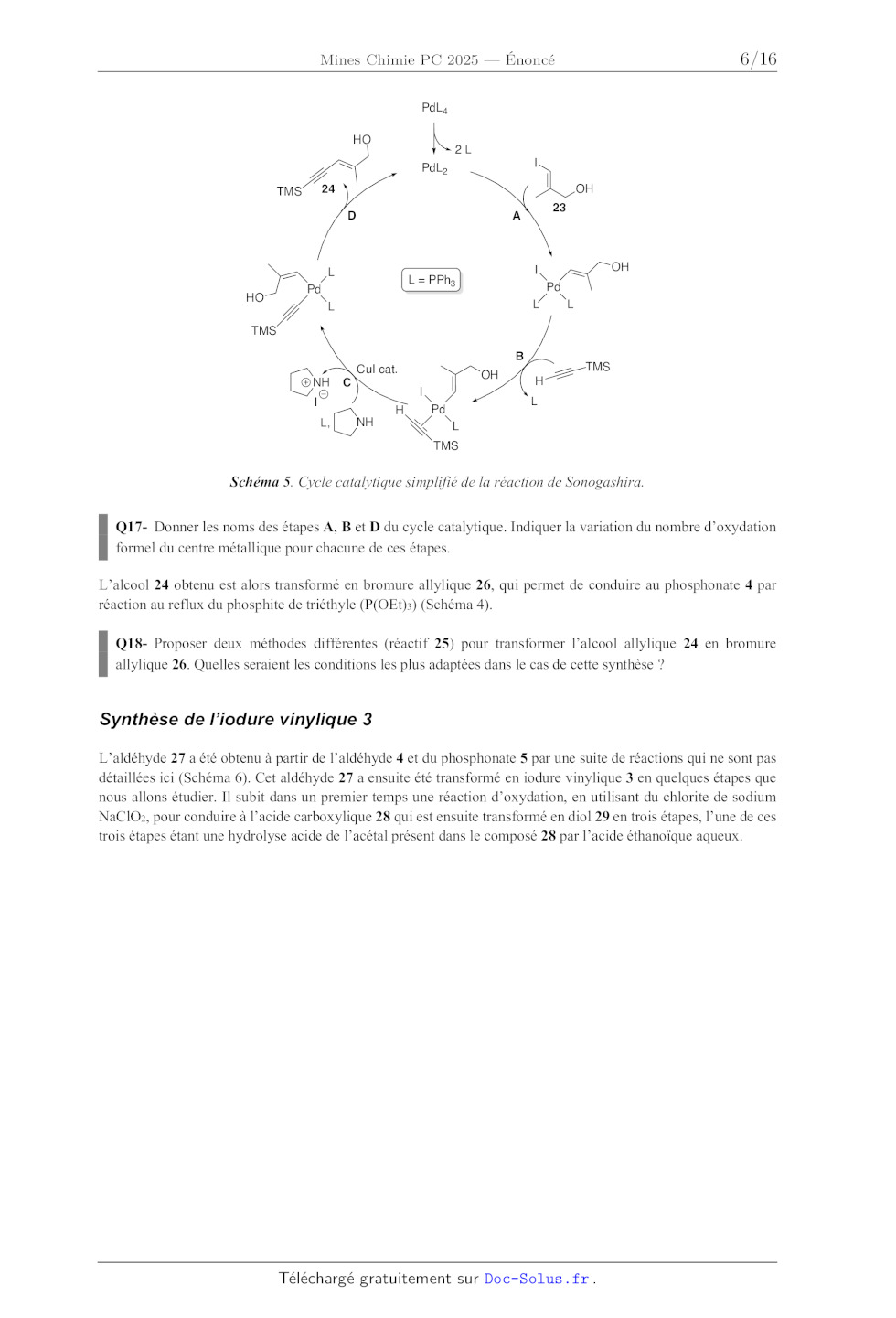

Schéma 5. Cycle catalytique simplifié de la réaction de Sonogashira.
Q17- Donner les noms des étapes A, B et D du cycle catalytique. Indiquer la
variation du nombre d'oxydation
formel du centre métallique pour chacune de ces étapes.
L'alcool 24 obtenu est alors transformé en bromure allylique 26, qui permet de
conduire au phosphonate 4 par
réaction au reflux du phosphite de triéthyle (P(OEt)3) (Schéma 4).
Q18- Proposer deux méthodes différentes (réactif 25) pour transformer l'alcool
allylique 24 en bromure
allylique 26. Quelles seraient les conditions les plus adaptées dans le cas de
cette synthèse ?
Synthèse de l'iodure vinylique 3
L'aldéhyde 27 a été obtenu à partir de l'aldéhyde 4 et du phosphonate 5 par une
suite de réactions qui ne sont pas
détaillées ici (Schéma 6). Cet aldéhyde 27 a ensuite été transformé en iodure
vinylique 3 en quelques étapes que
nous allons étudier. Il subit dans un premier temps une réaction d'oxydation,
en utilisant du chlorite de sodium
NaClO2, pour conduire à l'acide carboxylique 28 qui est ensuite transformé en
diol 29 en trois étapes, l'une de ces
trois étapes étant une hydrolyse acide de l'acétal présent dans le composé 28
par l'acide éthanoïque aqueux.
Page 5/15

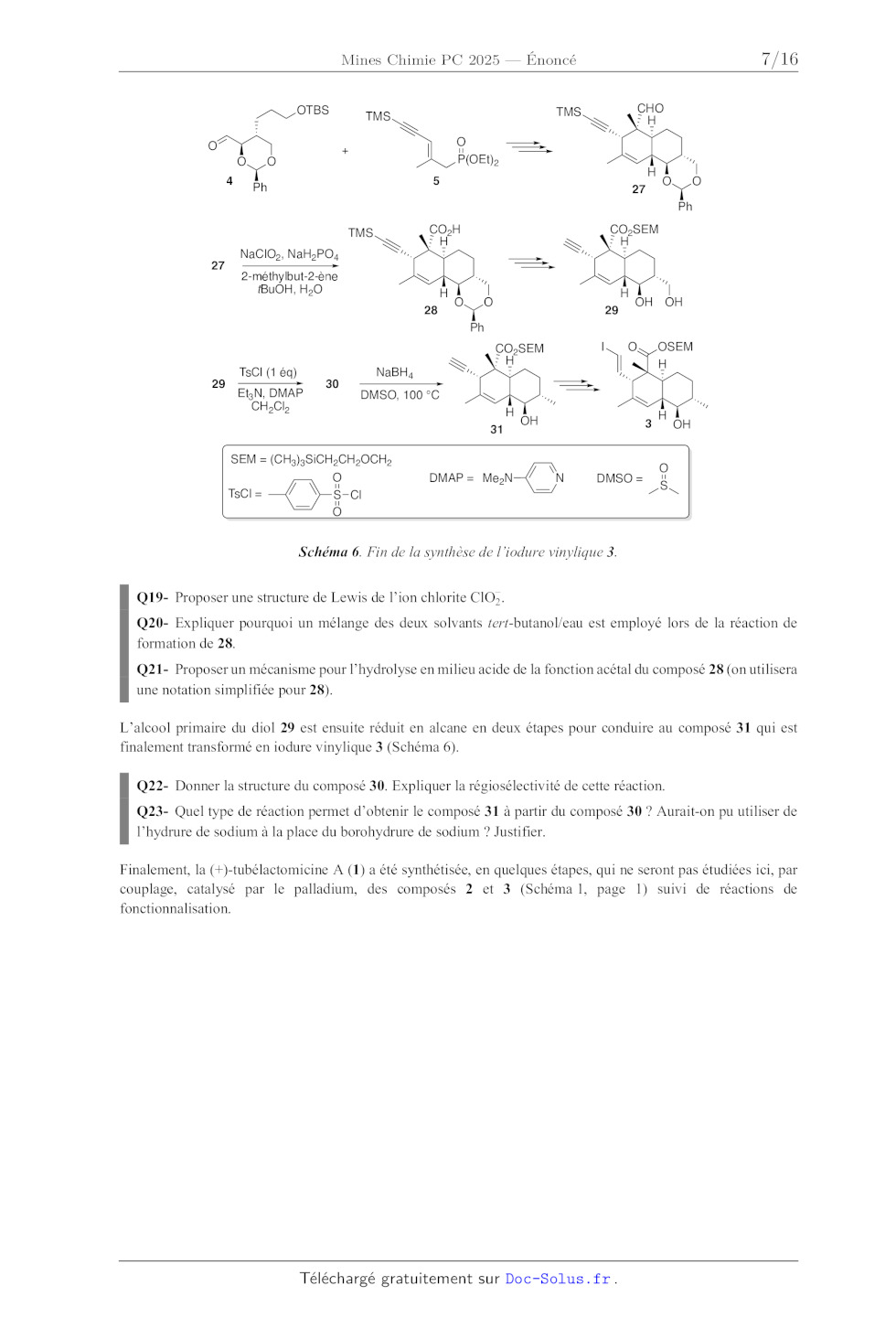

OTBS
O
O
4
O
P(OEt)2
+
O
CHO
H
TMS
TMS
H
5
Ph
O
27
O
Ph
CO2H
H
TMS
27
CO2SEM
H
NaClO2, NaH2PO4
2-méthylbut-2-ène
tBuOH, H2O
H
28
O
H
O
29
OH OH
Ph
29
TsCl (1 éq)
Et3N, DMAP
CH2Cl2
30
I
CO2SEM
H
NaBH4
O
DMSO, 100 °C
H
31
OH
3
SEM = (CH3)3SiCH2CH2OCH2
TsCl =
OSEM
H
O
S Cl
O
DMAP = Me2N
N
DMSO =
H
OH
O
S
Schéma 6. Fin de la synthèse de l'iodure vinylique 3.
Q19- Proposer une structure de Lewis de l'ion chlorite ClO2 .
Q20- Expliquer pourquoi un mélange des deux solvants tert-butanol/eau est
employé lors de la réaction de
formation de 28.
Q21- Proposer un mécanisme pour l'hydrolyse en milieu acide de la fonction
acétal du composé 28 (on utilisera
une notation simplifiée pour 28).
L'alcool primaire du diol 29 est ensuite réduit en alcane en deux étapes pour
conduire au composé 31 qui est
finalement transformé en iodure vinylique 3 (Schéma 6).
Q22- Donner la structure du composé 30. Expliquer la régiosélectivité de cette
réaction.
Q23- Quel type de réaction permet d'obtenir le composé 31 à partir du composé
30 ? Aurait-on pu utiliser de
l'hydrure de sodium à la place du borohydrure de sodium ? Justifier.
Finalement, la (+)-tubélactomicine A (1) a été synthétisée, en quelques étapes,
qui ne seront pas étudiées ici, par
couplage, catalysé par le palladium, des composés 2 et 3 (Schéma 1, page 1)
suivi de réactions de
fonctionnalisation.
Page 6/15

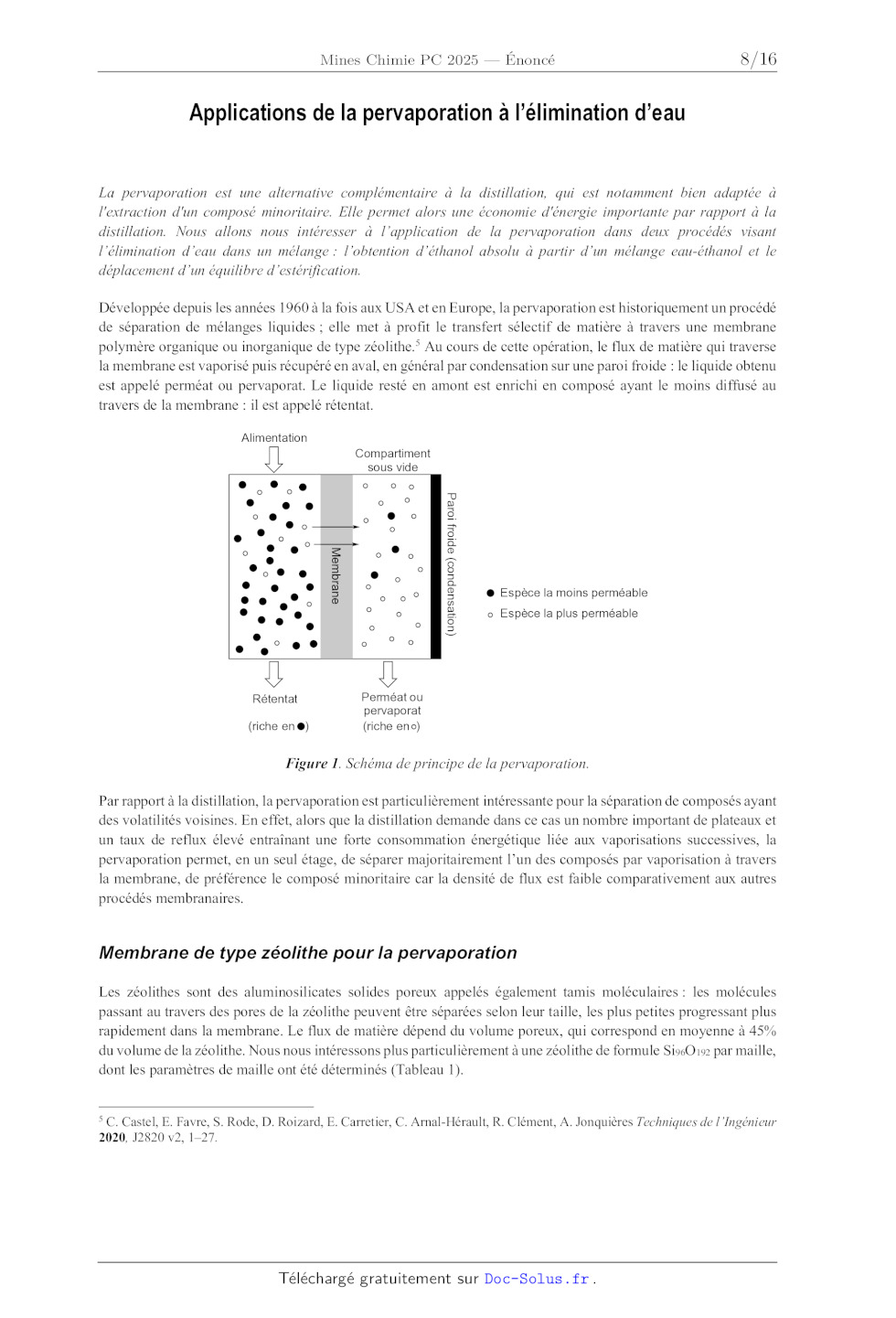

Applications de la pervaporation à l'élimination d'eau
La pervaporation est une alternative complémentaire à la distillation, qui est
notamment bien adaptée à
l'extraction d'un composé minoritaire. Elle permet alors une économie d'énergie
importante par rapport à la
distillation. Nous allons nous intéresser à l'application de la pervaporation
dans deux procédés visant
l'élimination d'eau dans un mélange : l'obtention d'éthanol absolu à partir
d'un mélange eau-éthanol et le
déplacement d'un équilibre d'estérification.
Développée depuis les années 1960 à la fois aux USA et en Europe, la
pervaporation est historiquement un procédé
de séparation de mélanges liquides ; elle met à profit le transfert sélectif de
matière à travers une membrane
polymère organique ou inorganique de type zéolithe.5 Au cours de cette
opération, le flux de matière qui traverse
la membrane est vaporisé puis récupéré en aval, en général par condensation sur
une paroi froide : le liquide obtenu
est appelé splitéat ou pervaporat. Le liquide resté en amont est enrichi en
composé ayant le moins diffusé au
travers de la membrane : il est appelé rétentat.
Alimentation
Compartiment
sous vide
Paroi froide (condensation)
Membrane
Rétentat
(riche en )
Espèce la moins splitéable
Espèce la plus splitéable
Perméat ou
pervaporat
(riche en )
Figure 1. Schéma de principe de la pervaporation.
Par rapport à la distillation, la pervaporation est particulièrement
intéressante pour la séparation de composés ayant
des volatilités voisines. En effet, alors que la distillation demande dans ce
cas un nombre important de plateaux et
un taux de reflux élevé entraînant une forte consommation énergétique liée aux
vaporisations successives, la
pervaporation permet, en un seul étage, de séparer majoritairement l'un des
composés par vaporisation à travers
la membrane, de préférence le composé minoritaire car la densité de flux est
faible comparativement aux autres
procédés membranaires.
Membrane de type zéolithe pour la pervaporation
Les zéolithes sont des aluminosilicates solides poreux appelés également tamis
moléculaires : les molécules
passant au travers des pores de la zéolithe peuvent être séparées selon leur
taille, les plus petites progressant plus
rapidement dans la membrane. Le flux de matière dépend du volume poreux, qui
correspond en moyenne à 45%
du volume de la zéolithe. Nous nous intéressons plus particulièrement à une
zéolithe de formule Si96O192 par maille,
dont les paramètres de maille ont été déterminés (Tableau 1).
5
C. Castel, E. Favre, S. Rode, D. Roizard, E. Carretier, C. Arnal-Hérault, R.
Clément, A. Jonquières Techniques de l'Ingénieur
2020, J2820 v2, 127.
Page 7/15

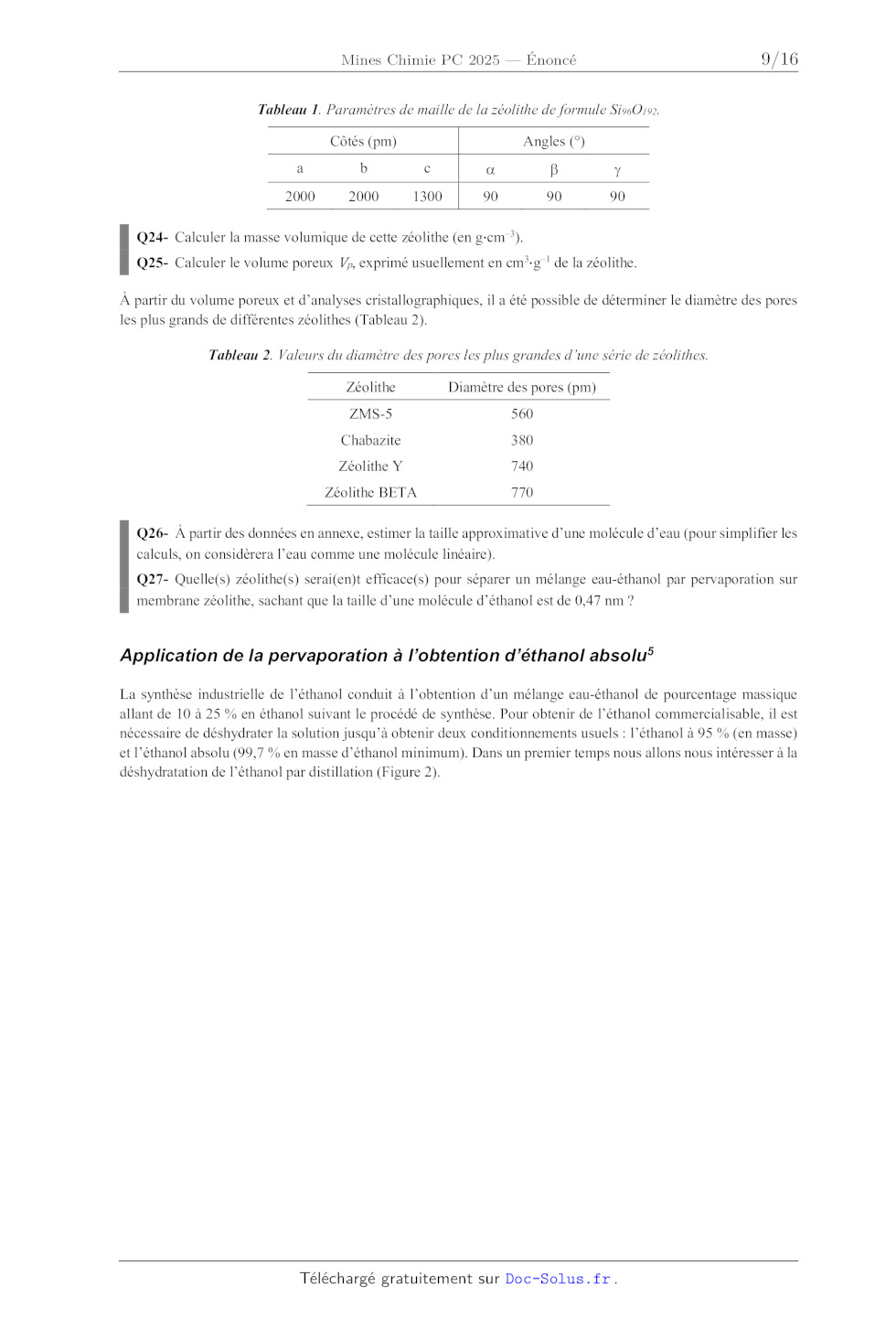

Tableau 1. Paramètres de maille de la zéolithe de formule Si96O192.
Côtés (pm)
Angles (°)
a
b
c
a
b
g
2000
2000
1300
90
90
90
Q24- Calculer la masse volumique de cette zéolithe (en g·cm3).
Q25- Calculer le volume poreux Vp, exprimé usuellement en cm3·g1 de la
zéolithe.
À partir du volume poreux et d'analyses cristallographiques, il a été possible
de déterminer le diamètre des pores
les plus grands de différentes zéolithes (Tableau 2).
Tableau 2. Valeurs du diamètre des pores les plus grandes d'une série de
zéolithes.
Zéolithe
Diamètre des pores (pm)
ZMS-5
560
Chabazite
380
Zéolithe Y
740
Zéolithe BETA
770
Q26- À partir des données en annexe, estimer la taille approximative d'une
molécule d'eau (pour simplifier les
calculs, on considèrera l'eau comme une molécule linéaire).
Q27- Quelle(s) zéolithe(s) serai(en)t efficace(s) pour séparer un mélange
eau-éthanol par pervaporation sur
membrane zéolithe, sachant que la taille d'une molécule d'éthanol est de 0,47
nm ?
Application de la pervaporation à l'obtention d'éthanol absolu5
La synthèse industrielle de l'éthanol conduit à l'obtention d'un mélange
eau-éthanol de pourcentage massique
allant de 10 à 25 % en éthanol suivant le procédé de synthèse. Pour obtenir de
l'éthanol commercialisable, il est
nécessaire de déshydrater la solution jusqu'à obtenir deux conditionnements
usuels : l'éthanol à 95 % (en masse)
et l'éthanol absolu (99,7 % en masse d'éthanol minimum). Dans un premier temps
nous allons nous intéresser à la
déshydratation de l'éthanol par distillation (Figure 2).
Page 8/15

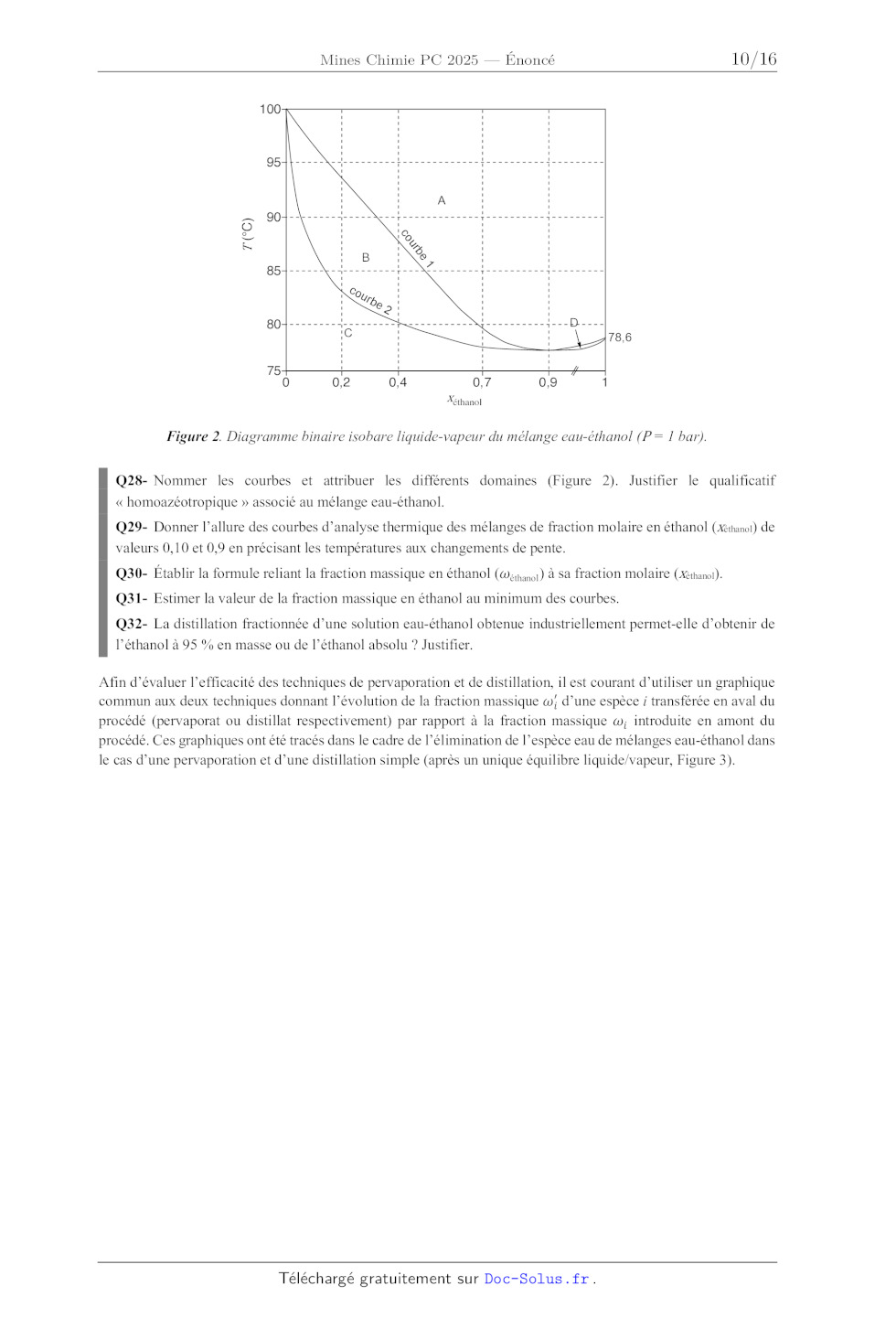

100
95
co
ur
B
be
T (°C)
A
90
1
85
co
80
75
urb
e2
D
C
0
0,2
78,6
0,4
0,7
xéthanol
0,9
1
Figure 2. Diagramme binaire isobare liquide-vapeur du mélange eau-éthanol (P =
1 bar).
Q28- Nommer les courbes et attribuer les différents domaines (Figure 2).
Justifier le qualificatif
« homoazéotropique » associé au mélange eau-éthanol.
Q29- Donner l'allure des courbes d'analyse thermique des mélanges de fraction
molaire en éthanol (xéthanol) de
valeurs 0,10 et 0,9 en précisant les températures aux changements de pente.
Q30- Établir la formule reliant la fraction massique en éthanol ($éthanol ) à
sa fraction molaire (xéthanol).
Q31- Estimer la valeur de la fraction massique en éthanol au minimum des
courbes.
Q32- La distillation fractionnée d'une solution eau-éthanol obtenue
industriellement permet-elle d'obtenir de
l'éthanol à 95 % en masse ou de l'éthanol absolu ? Justifier.
Afin d'évaluer l'efficacité des techniques de pervaporation et de distillation,
il est courant d'utiliser un graphique
commun aux deux techniques donnant l'évolution de la fraction massique $!"
d'une espèce i transférée en aval du
procédé (pervaporat ou distillat respectivement) par rapport à la fraction
massique $! introduite en amont du
procédé. Ces graphiques ont été tracés dans le cadre de l'élimination de
l'espèce eau de mélanges eau-éthanol dans
le cas d'une pervaporation et d'une distillation simple (après un unique
équilibre liquide/vapeur, Figure 3).
Page 9/15

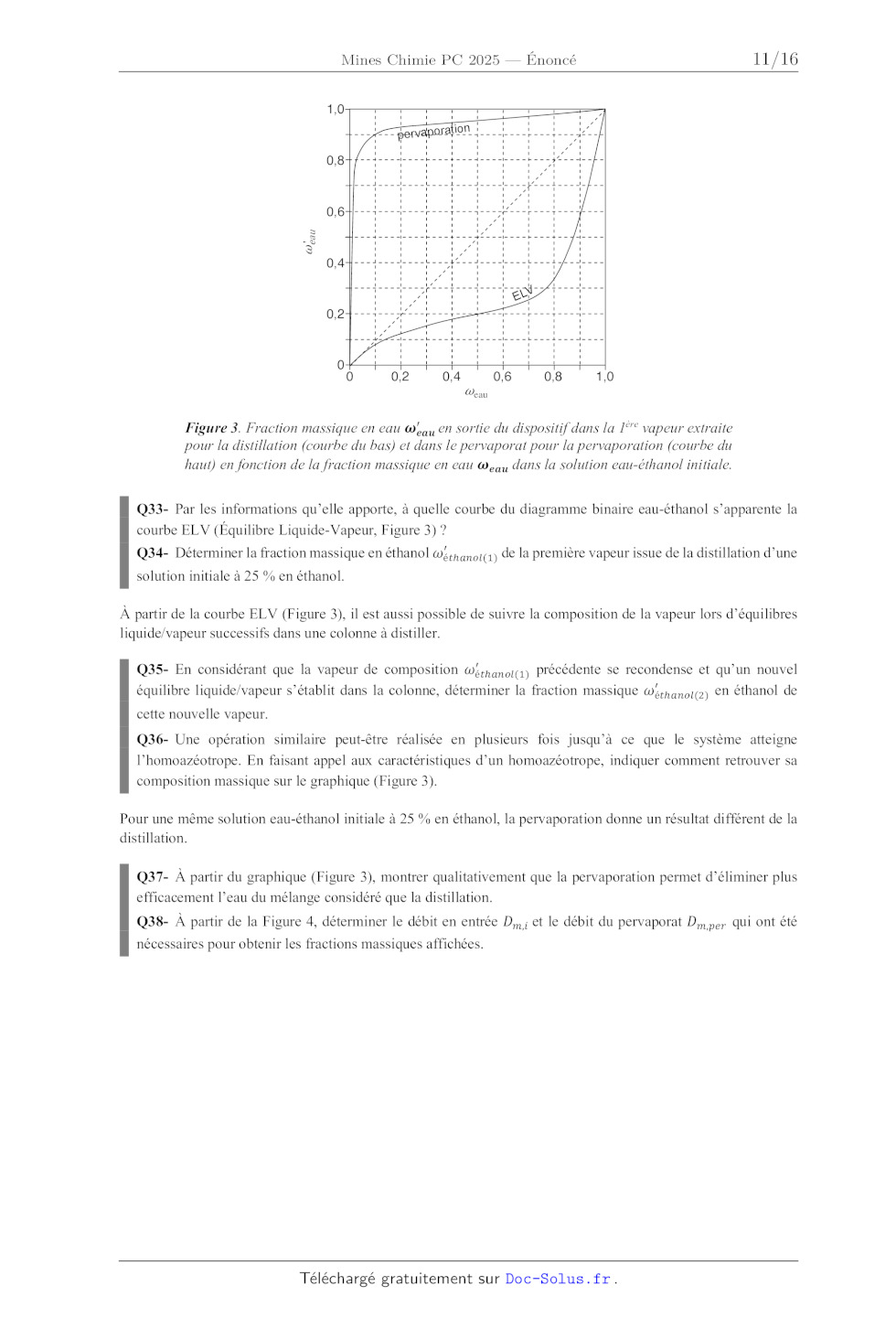

1,0
pervaporatio
n
0,8
`
eau
0,6
0,4
ELV
0,2
0
0
0,2
0,4
eau
0,6
0,8
1,0
Figure 3. Fraction massique en eau %"#$% en sortie du dispositif dans la 1ère
vapeur extraite
pour la distillation (courbe du bas) et dans le pervaporat pour la
pervaporation (courbe du
haut) en fonction de la fraction massique en eau %#$% dans la solution
eau-éthanol initiale.
Q33- Par les informations qu'elle apporte, à quelle courbe du diagramme binaire
eau-éthanol s'apparente la
courbe ELV (Équilibre Liquide-Vapeur, Figure 3) ?
"
Q34- Déterminer la fraction massique en éthanol $é'()*+,(.)
de la première vapeur issue de la distillation d'une
solution initiale à 25 % en éthanol.
À partir de la courbe ELV (Figure 3), il est aussi possible de suivre la
composition de la vapeur lors d'équilibres
liquide/vapeur successifs dans une colonne à distiller.
"
Q35- En considérant que la vapeur de composition $é'()*+,(.)
précédente se recondense et qu'un nouvel
"
équilibre liquide/vapeur s'établit dans la colonne, déterminer la fraction
massique $é'()*+,(0)
en éthanol de
cette nouvelle vapeur.
Q36- Une opération similaire peut-être réalisée en plusieurs fois jusqu'à ce
que le système atteigne
l'homoazéotrope. En faisant appel aux caractéristiques d'un homoazéotrope,
indiquer comment retrouver sa
composition massique sur le graphique (Figure 3).
Pour une même solution eau-éthanol initiale à 25 % en éthanol, la pervaporation
donne un résultat différent de la
distillation.
Q37- À partir du graphique (Figure 3), montrer qualitativement que la
pervaporation permet d'éliminer plus
efficacement l'eau du mélange considéré que la distillation.
Q38- À partir de la Figure 4, déterminer le débit en entrée &1,! et le débit du
pervaporat &1,345 qui ont été
nécessaires pour obtenir les fractions massiques affichées.
Page 10/15

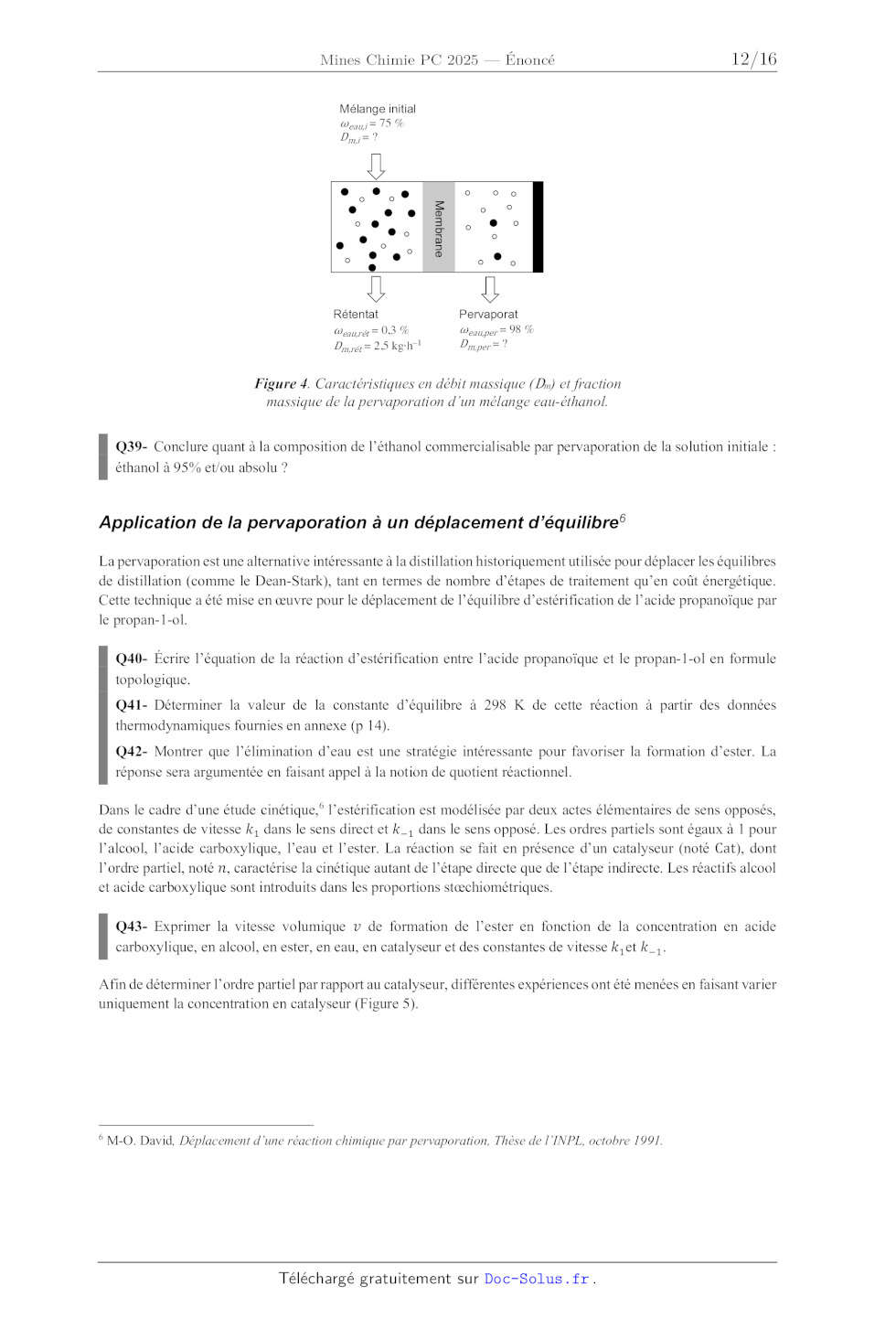

Mélange initial
eau,i = 75 %
Dm,i = ?
Membrane
Rétentat
eau,rét = 0,3 %
Dm,rét = 2,5 kg·h1
Pervaporat
eau,per = 98 %
Dm,per = ?
Figure 4. Caractéristiques en débit massique (Dm) et fraction
massique de la pervaporation d'un mélange eau-éthanol.
Q39- Conclure quant à la composition de l'éthanol commercialisable par
pervaporation de la solution initiale :
éthanol à 95% et/ou absolu ?
Application de la pervaporation à un déplacement d'équilibre6
La pervaporation est une alternative intéressante à la distillation
historiquement utilisée pour déplacer les équilibres
de distillation (comme le Dean-Stark), tant en termes de nombre d'étapes de
traitement qu'en coût énergétique.
Cette technique a été mise en oeuvre pour le déplacement de l'équilibre
d'estérification de l'acide propanoïque par
le propan-1-ol.
Q40- Écrire l'équation de la réaction d'estérification entre l'acide
propanoïque et le propan-1-ol en formule
topologique.

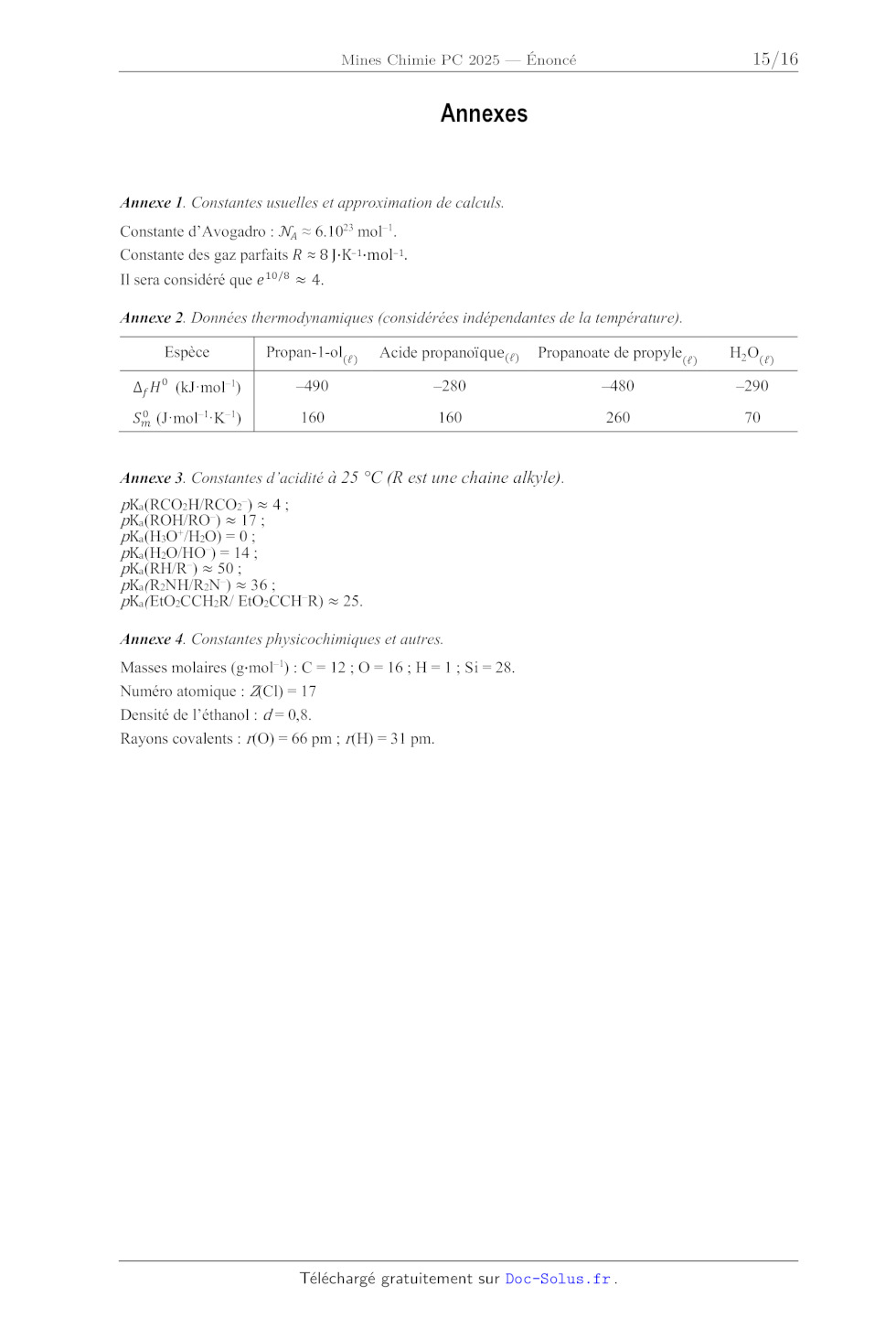

Q41- Déterminer la valeur de la constante d'équilibre à 298 K de cette réaction
à partir des données
thermodynamiques fournies en annexe (p 14).
Q42- Montrer que l'élimination d'eau est une stratégie intéressante pour
favoriser la formation d'ester. La
réponse sera argumentée en faisant appel à la notion de quotient réactionnel.
Dans le cadre d'une étude cinétique,6 l'estérification est modélisée par deux
actes élémentaires de sens opposés,
de constantes de vitesse (. dans le sens direct et (6. dans le sens opposé. Les
ordres partiels sont égaux à 1 pour
l'alcool, l'acide carboxylique, l'eau et l'ester. La réaction se fait en
présence d'un catalyseur (noté Cat), dont
l'ordre partiel, noté ,, caractérise la cinétique autant de l'étape directe que
de l'étape indirecte. Les réactifs alcool
et acide carboxylique sont introduits dans les proportions stoechiométriques.
Q43- Exprimer la vitesse volumique - de formation de l'ester en fonction de la
concentration en acide
carboxylique, en alcool, en ester, en eau, en catalyseur et des constantes de
vitesse (. et (6. .
Afin de déterminer l'ordre partiel par rapport au catalyseur, différentes
expériences ont été menées en faisant varier
uniquement la concentration en catalyseur (Figure 5).
6
M-O. David, Déplacement d'une réaction chimique par pervaporation, Thèse de
l'INPL, octobre 1991.
Page 11/15
vitesse (mol·L1·h1)
0,4
x
x
0,3
0,2
x
x x
x
0,1
x
0,0
0,0
0,1
0,2
0,3
[Cat] (mol·L1)

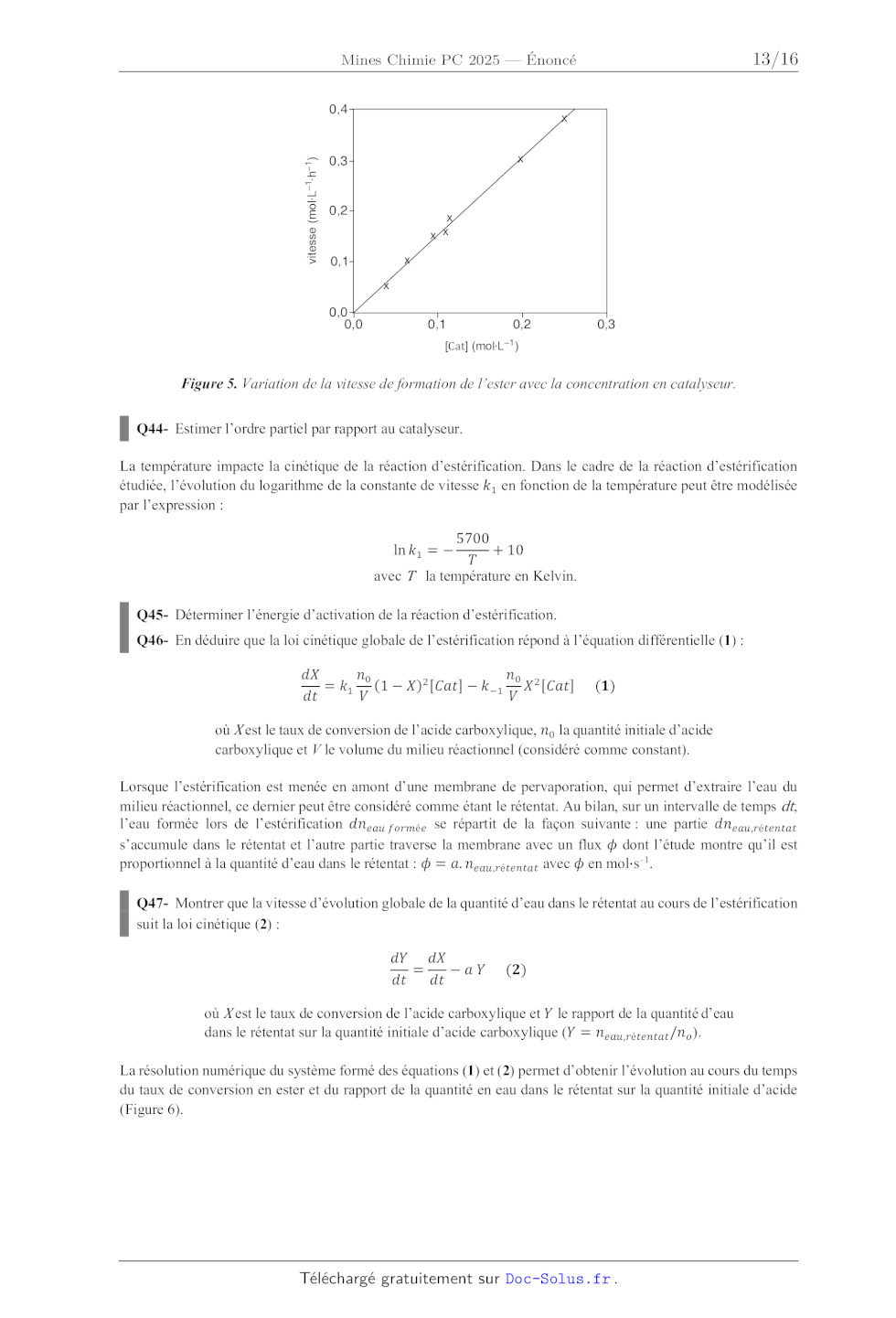

Figure 5. Variation de la vitesse de formation de l'ester avec la concentration
en catalyseur.
Q44- Estimer l'ordre partiel par rapport au catalyseur.
La température impacte la cinétique de la réaction d'estérification. Dans le
cadre de la réaction d'estérification
étudiée, l'évolution du logarithme de la constante de vitesse (. en fonction de
la température peut être modélisée
par l'expression :
5700
+ 10
5
avec T la température en Kelvin.
ln (. = -
Q45- Déterminer l'énergie d'activation de la réaction d'estérification.
