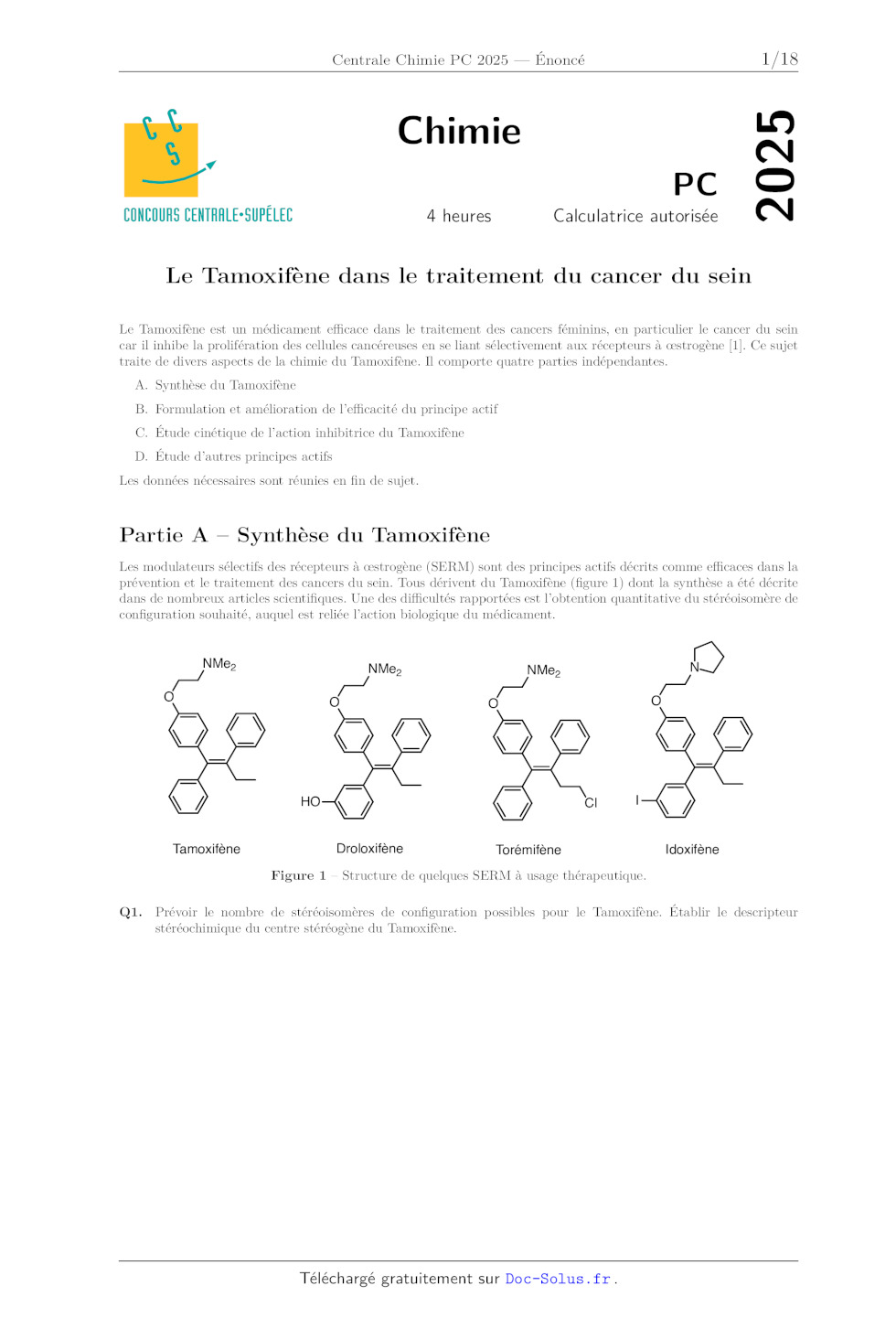

PC
4 heures
Calculatrice autorisée
2025
Chimie
Le Tamoxifène dans le traitement du cancer du sein
Le Tamoxifène est un médicament efficace dans le traitement des cancers
féminins, en particulier le cancer du sein
car il inhibe la prolifération des cellules cancéreuses en se liant
sélectivement aux récepteurs à oestrogène [1]. Ce sujet
traite de divers aspects de la chimie du Tamoxifène. Il comporte quatre parties
indépendantes.
A. Synthèse du Tamoxifène
B. Formulation et amélioration de l'efficacité du principe actif
C. Étude cinétique de l'action inhibitrice du Tamoxifène
D. Étude d'autres principes actifs
Les données nécessaires sont réunies en fin de sujet.
Partie A Synthèse du Tamoxifène
Les modulateurs sélectifs des récepteurs à oestrogène (SERM) sont des principes
actifs décrits comme efficaces dans la
prévention et le traitement des cancers du sein. Tous dérivent du Tamoxifène
(figure 1) dont la synthèse a été décrite
dans de nombreux articles scientifiques. Une des difficultés rapportées est
l'obtention quantitative du stéréoisomère de
configuration souhaité, auquel est reliée l'action biologique du médicament.
NMe2
NMe2
O
O
O
O
HO
Tamoxifène
N
NMe2
Cl
Droloxifène
I
Torémifène
Idoxifène
Figure 1 Structure de quelques SERM à usage thérapeutique.
Q1. Prévoir le nombre de stéréoisomères de configuration possibles pour le
Tamoxifène. Établir le descripteur
stéréochimique du centre stéréogène du Tamoxifène.
1 / 18

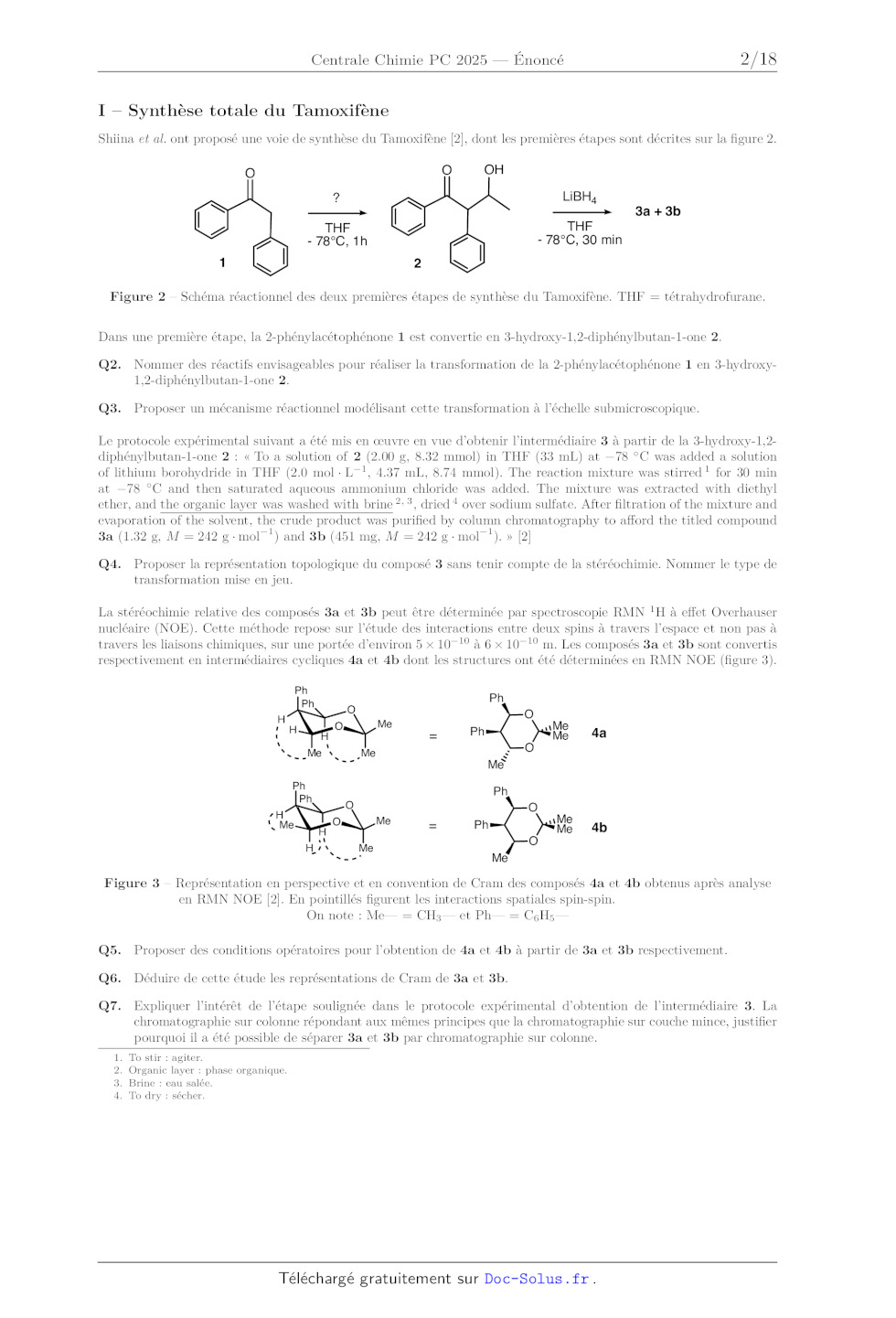

I Synthèse totale du Tamoxifène
Shiina et al. ont proposé une voie de synthèse du Tamoxifène [2], dont les
premières étapes sont décrites sur la figure 2.
O
O
OH
?
LiBH4
THF
- 78°C, 1h
THF
- 78°C, 30 min
3a + 3b
1
2
Figure 2 Schéma réactionnel des deux premières étapes de synthèse du
Tamoxifène. THF = tétrahydrofurane.
Dans une première étape, la 2-phénylacétophénone 1 est convertie en
3-hydroxy-1,2-diphénylbutan-1-one 2.
Q2. Nommer des réactifs envisageables pour réaliser la transformation de la
2-phénylacétophénone 1 en 3-hydroxy1,2-diphénylbutan-1-one 2.
Q3. Proposer un mécanisme réactionnel modélisant cette transformation à
l'échelle submicroscopique.
Le protocole expérimental suivant a été mis en oeuvre en vue d'obtenir
l'intermédiaire 3 à partir de la 3-hydroxy-1,2diphénylbutan-1-one 2 : « To a
solution of 2 (2.00 g, 8.32 mmol) in THF (33 mL) at -78 C was added a solution
of lithium borohydride in THF (2.0 mol · L-1 , 4.37 mL, 8.74 mmol). The
reaction mixture was stirred 1 for 30 min
at -78 C and then saturated aqueous ammonium chloride was added. The mixture
was extracted with diethyl
ether, and the organic layer was washed with brine 2, 3 , dried 4 over sodium
sulfate. After filtration of the mixture and
evaporation of the solvent, the crude product was purified by column
chromatography to afford the titled compound
3a (1.32 g, M = 242 g · mol-1 ) and 3b (451 mg, M = 242 g · mol-1 ). » [2]
Q4. Proposer la représentation topologique du composé 3 sans tenir compte de la
stéréochimie. Nommer le type de
transformation mise en jeu.
La stéréochimie relative des composés 3a et 3b peut être déterminée par
spectroscopie RMN 1 H à effet Overhauser
nucléaire (NOE). Cette méthode repose sur l'étude des interactions entre deux
spins à travers l'espace et non pas à
travers les liaisons chimiques, sur une portée d'environ 5 × 10-10 à 6 × 10-10
m. Les composés 3a et 3b sont convertis
respectivement en intermédiaires cycliques 4a et 4b dont les structures ont été
déterminées en RMN NOE (figure 3).
Ph
Ph
Ph
O
H
O
Me
O
H
=
H
Me
Ph
Me
Me
4a
Me
Me
4b
O
Me
Me
Ph
Ph
H
Me
Ph
O
O
Me
O
H
H
=
Ph
O
Me
Me
Figure 3 Représentation en perspective et en convention de Cram des composés
4a et 4b obtenus après analyse
en RMN NOE [2]. En pointillés figurent les interactions spatiales spin-spin.
On note : Me-- = CH3 -- et Ph-- = C6 H5 --
Q5. Proposer des conditions opératoires pour l'obtention de 4a et 4b à partir
de 3a et 3b respectivement.
Q6. Déduire de cette étude les représentations de Cram de 3a et 3b.
Q7. Expliquer l'intérêt de l'étape soulignée dans le protocole expérimental
d'obtention de l'intermédiaire 3. La
chromatographie sur colonne répondant aux mêmes principes que la
chromatographie sur couche mince, justifier
pourquoi il a été possible de séparer 3a et 3b par chromatographie sur colonne.
1. To stir : agiter.
2. Organic layer : phase organique.
3. Brine : eau salée.
4. To dry : sécher.
2 / 18

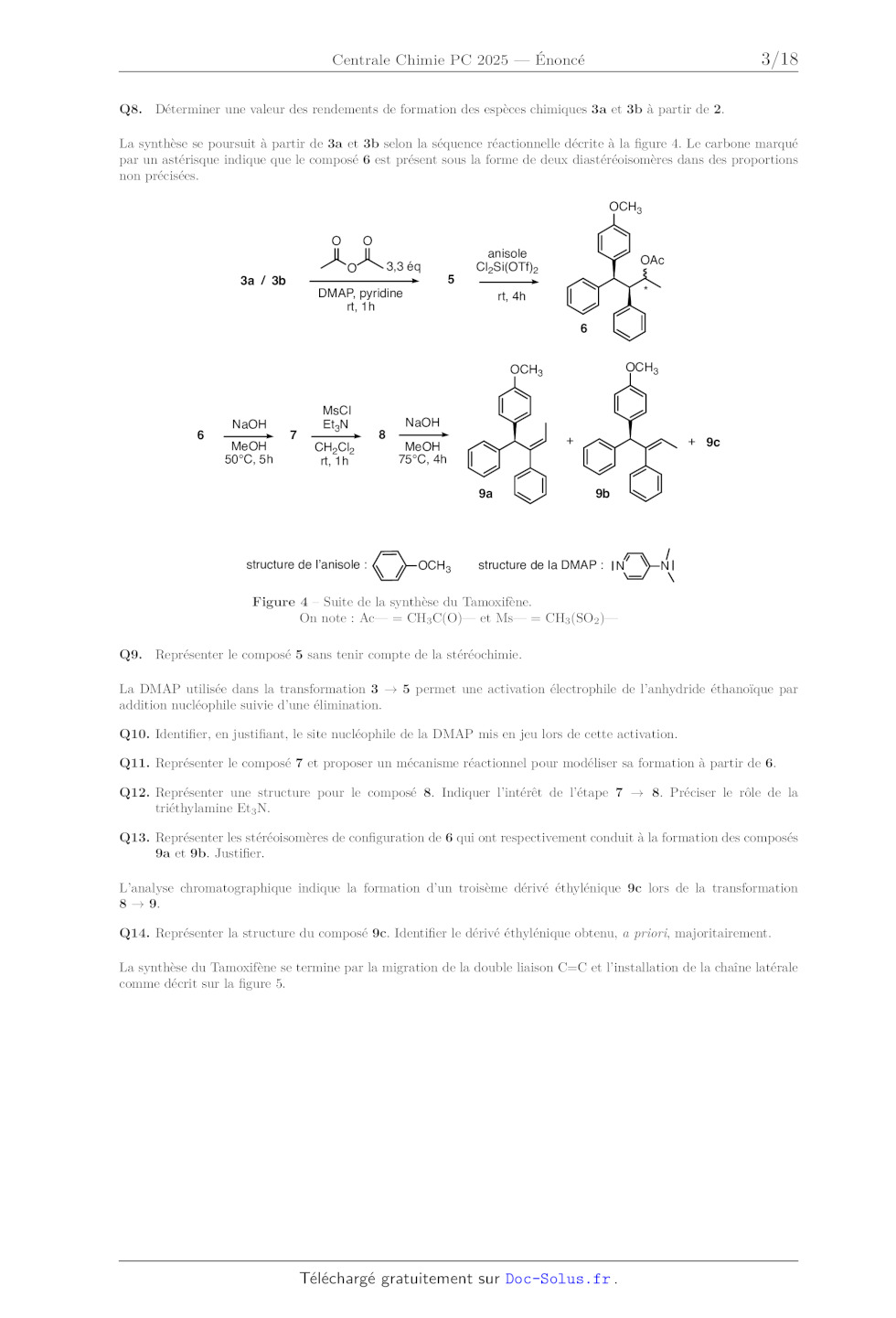

Q8. Déterminer une valeur des rendements de formation des espèces chimiques 3a
et 3b à partir de 2.
La synthèse se poursuit à partir de 3a et 3b selon la séquence réactionnelle
décrite à la figure 4. Le carbone marqué
par un astérisque indique que le composé 6 est présent sous la forme de deux
diastéréoisomères dans des proportions
non précisées.
OCH3
O
O
3,3 éq
O
5
3a / 3b
anisole
Cl2Si(OTf)2
OAc
rt, 4h
*
DMAP, pyridine
rt, 1h
6
OCH3
OCH3
6
NaOH
MeOH
50°C, 5h
7
MsCl
Et3N
CH2Cl2
rt, 1h
NaOH
8
+
MeOH
75°C, 4h
9a
structure de l'anisole :
OCH3
+ 9c
9b
structure de la DMAP : N
N
Figure 4 Suite de la synthèse du Tamoxifène.
On note : Ac-- = CH3 C(O)-- et Ms-- = CH3 (SO2 )--
Q9. Représenter le composé 5 sans tenir compte de la stéréochimie.
La DMAP utilisée dans la transformation 3 5 permet une activation électrophile
de l'anhydride éthanoïque par
addition nucléophile suivie d'une élimination.
Q10. Identifier, en justifiant, le site nucléophile de la DMAP mis en jeu lors
de cette activation.
Q11. Représenter le composé 7 et proposer un mécanisme réactionnel pour
modéliser sa formation à partir de 6.
Q12. Représenter une structure pour le composé 8. Indiquer l'intérêt de l'étape
7 8. Préciser le rôle de la
triéthylamine Et3 N.
Q13. Représenter les stéréoisomères de configuration de 6 qui ont
respectivement conduit à la formation des composés
9a et 9b. Justifier.
L'analyse chromatographique indique la formation d'un troisème dérivé
éthylénique 9c lors de la transformation
8 9.
Q14. Représenter la structure du composé 9c. Identifier le dérivé éthylénique
obtenu, a priori, majoritairement.
La synthèse du Tamoxifène se termine par la migration de la double liaison C=C
et l'installation de la chaîne latérale
comme décrit sur la figure 5.
3 / 18
OCH3
OH
Cl
t-BuOK
BBr3
DMSO
CH2Cl2
- 78 °C, 2h
9a / 9b
10 rdt 48 %
N(CH3)2
NaH
Tamoxifène
DMF
50°C, 30 min
11

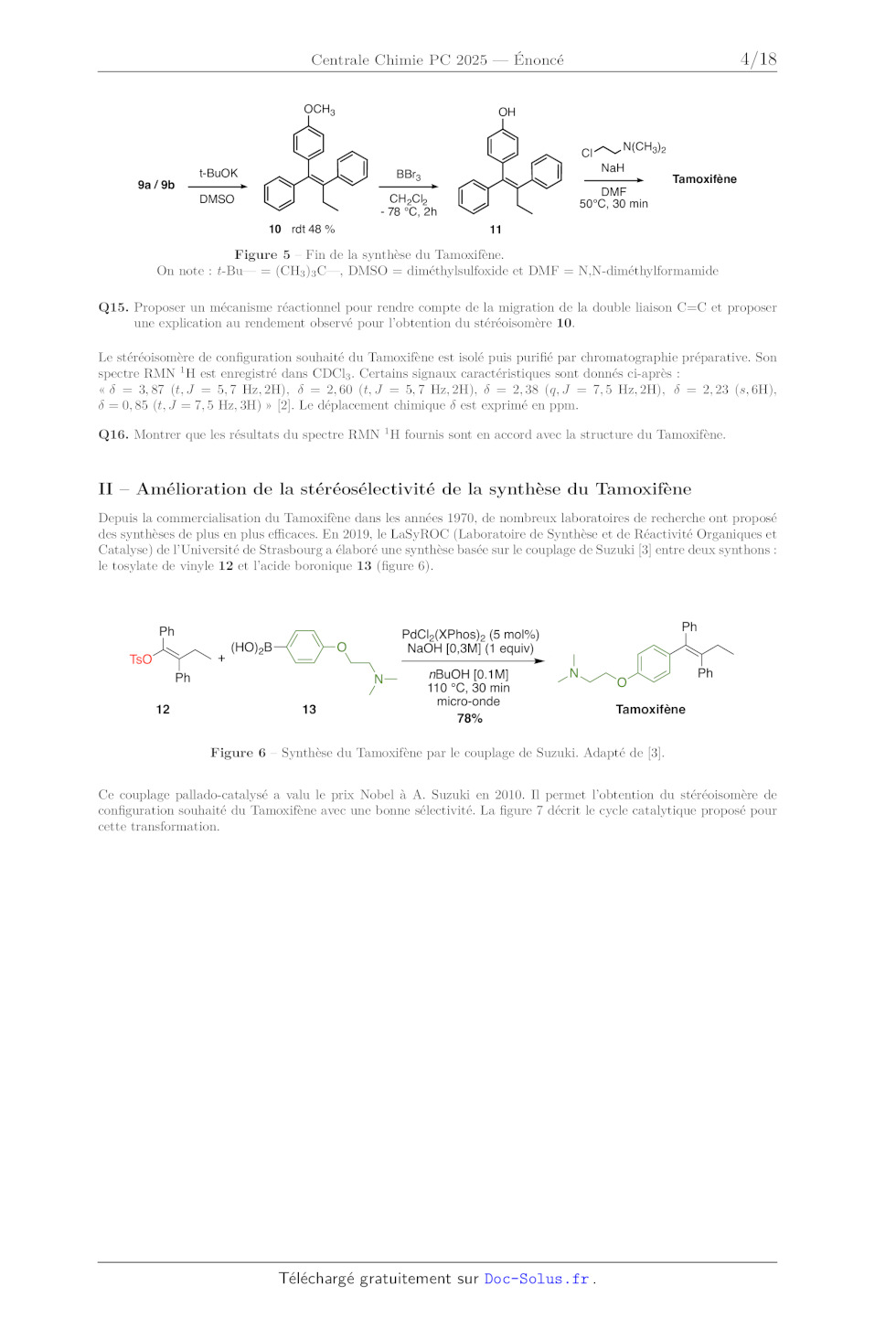

Figure 5 Fin de la synthèse du Tamoxifène.
On note : t-Bu-- = (CH3 )3 C--, DMSO = diméthylsulfoxide et DMF =
N,N-diméthylformamide
Q15. Proposer un mécanisme réactionnel pour rendre compte de la migration de la
double liaison C=C et proposer
une explication au rendement observé pour l'obtention du stéréoisomère 10.
Le stéréoisomère de configuration souhaité du Tamoxifène est isolé puis purifié
par chromatographie préparative. Son
spectre RMN 1 H est enregistré dans CDCl3 . Certains signaux caractéristiques
sont donnés ci-après :
« = 3, 87 (t, J = 5, 7 Hz, 2H), = 2, 60 (t, J = 5, 7 Hz, 2H), = 2, 38 (q, J
= 7, 5 Hz, 2H), = 2, 23 (s, 6H),
= 0, 85 (t, J = 7, 5 Hz, 3H) » [2]. Le déplacement chimique est exprimé en
ppm.
Q16. Montrer que les résultats du spectre RMN 1 H fournis sont en accord avec
la structure du Tamoxifène.
II Amélioration de la stéréosélectivité de la synthèse du Tamoxifène
Depuis la commercialisation du Tamoxifène dans les années 1970, de nombreux
laboratoires de recherche ont proposé
des synthèses de plus en plus efficaces. En 2019, le LaSyROC (Laboratoire de
Synthèse et de Réactivité Organiques et
Catalyse) de l'Université de Strasbourg a élaboré une synthèse basée sur le
couplage de Suzuki [3] entre deux synthons :
le tosylate de vinyle 12 et l'acide boronique 13 (figure 6).
12
Tamoxifène
13
Figure 6 Synthèse du Tamoxifène par le couplage de Suzuki. Adapté de [3].
Ce couplage pallado-catalysé a valu le prix Nobel à A. Suzuki en 2010. Il
permet l'obtention du stéréoisomère de
configuration souhaité du Tamoxifène avec une bonne sélectivité. La figure 7
décrit le cycle catalytique proposé pour
cette transformation.
4 / 18
Pd(Cl)2(XPhos)2
butan-1-ol
butanal
R 1R 2
TsOR1
Pd(XPhos)2
4
R1
XPhos
Pd R2
XPhos
Na + (OH)4B
3
1
R1
2
R1
(OH)2BR2
NaOH
Na + (OH)3BR2
XPhos
Pd OH
XPhos
XPhos
Pd OTs
XPhos
Na + HO
Na + TsO
Ph
O
NMe2
Ph
R
XPhos
(HO)2B
TsO
P
12 : TsOR1
13 : (OH)2BR2

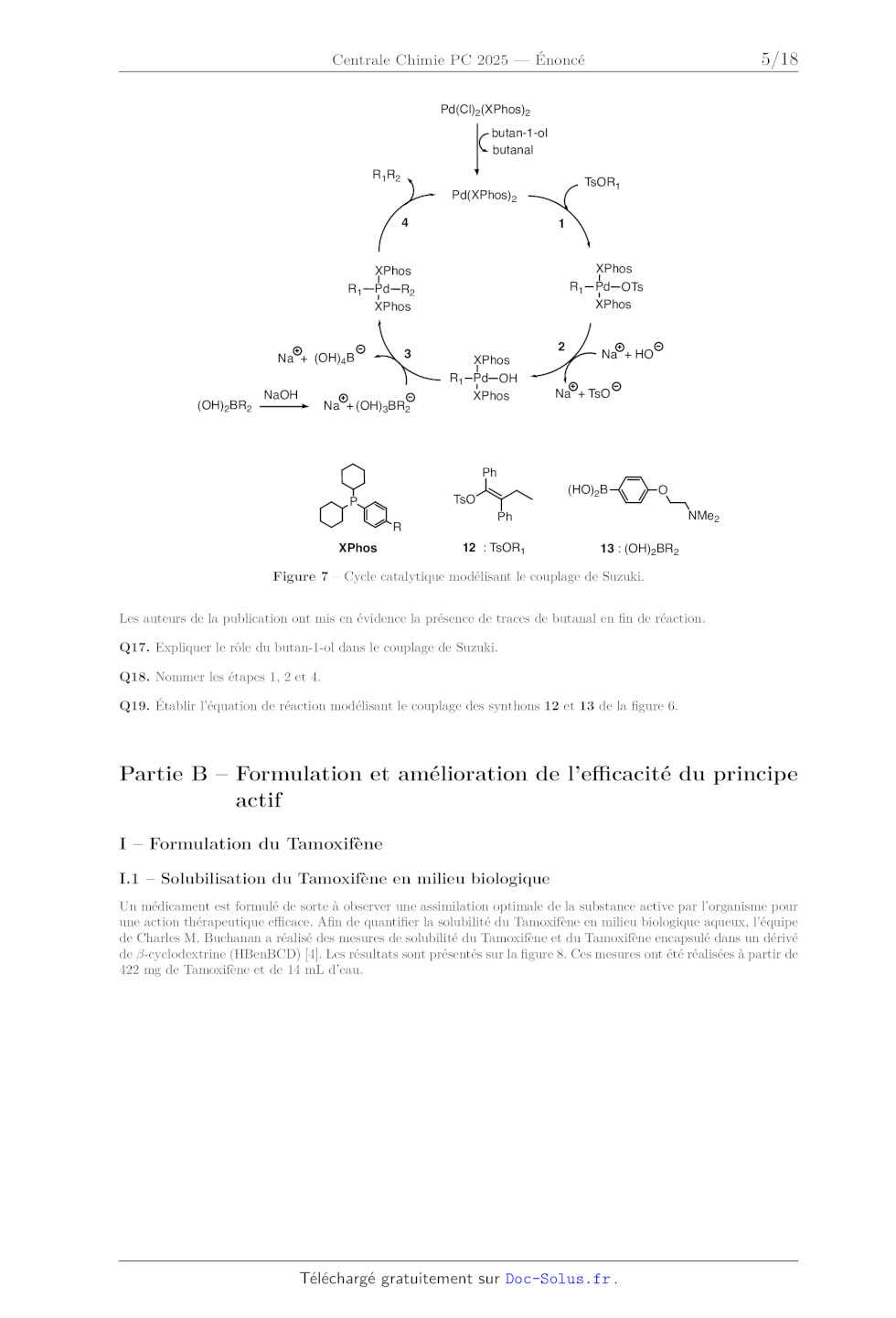

Figure 7 Cycle catalytique modélisant le couplage de Suzuki.
Les auteurs de la publication ont mis en évidence la présence de traces de
butanal en fin de réaction.
Q17. Expliquer le rôle du butan-1-ol dans le couplage de Suzuki.
Q18. Nommer les étapes 1, 2 et 4.
Q19. Établir l'équation de réaction modélisant le couplage des synthons 12 et
13 de la figure 6.
Partie B Formulation et amélioration de l'efficacité du principe
actif
I Formulation du Tamoxifène
I.1 Solubilisation du Tamoxifène en milieu biologique
Un médicament est formulé de sorte à observer une assimilation optimale de la
substance active par l'organisme pour
une action thérapeutique efficace. Afin de quantifier la solubilité du
Tamoxifène en milieu biologique aqueux, l'équipe
de Charles M. Buchanan a réalisé des mesures de solubilité du Tamoxifène et du
Tamoxifène encapsulé dans un dérivé
de -cyclodextrine (HBenBCD) [4]. Les résultats sont présentés sur la figure 8.
Ces mesures ont été réalisées à partir de
422 mg de Tamoxifène et de 14 mL d'eau.
5 / 18

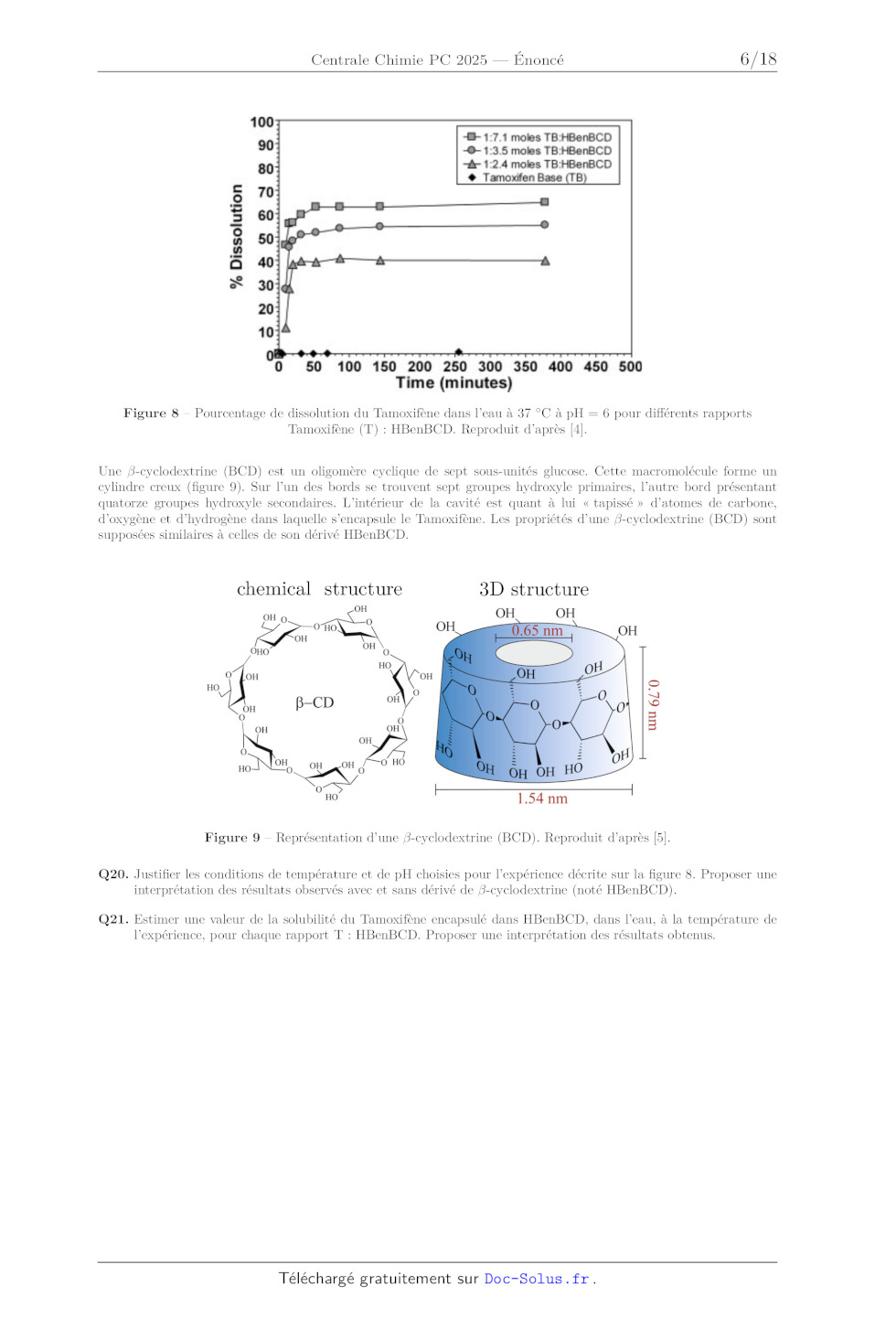

Figure 8 Pourcentage de dissolution du Tamoxifène dans l'eau à 37 C à pH = 6
pour différents rapports
Tamoxifène (T) : HBenBCD. Reproduit d'après [4].
Une -cyclodextrine (BCD) est un oligomère cyclique de sept sous-unités glucose.
Cette macromolécule forme un
cylindre creux (figure 9). Sur l'un des bords se trouvent sept groupes
hydroxyle primaires, l'autre bord présentant
quatorze groupes hydroxyle secondaires. L'intérieur de la cavité est quant à
lui « tapissé » d'atomes de carbone,
d'oxygène et d'hydrogène dans laquelle s'encapsule le Tamoxifène. Les
propriétés d'une -cyclodextrine (BCD) sont
supposées similaires à celles de son dérivé HBenBCD.
chemical structure
3D structure
Figure 9 Représentation d'une -cyclodextrine (BCD). Reproduit d'après [5].
Q20. Justifier les conditions de température et de pH choisies pour
l'expérience décrite sur la figure 8. Proposer une
interprétation des résultats observés avec et sans dérivé de -cyclodextrine
(noté HBenBCD).
Q21. Estimer une valeur de la solubilité du Tamoxifène encapsulé dans HBenBCD,
dans l'eau, à la température de
l'expérience, pour chaque rapport T : HBenBCD. Proposer une interprétation des
résultats obtenus.
6 / 18

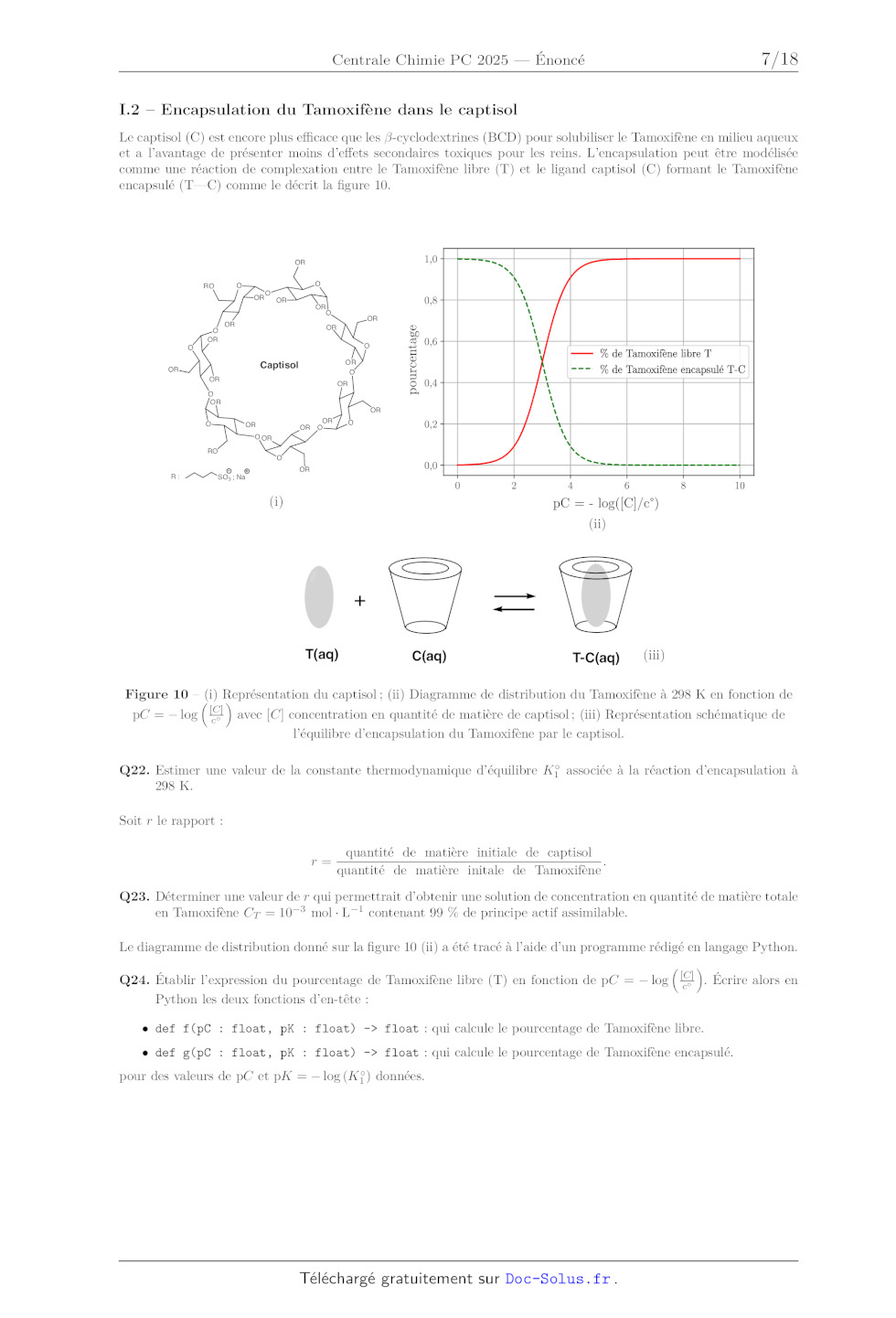

I.2 Encapsulation du Tamoxifène dans le captisol
Le captisol (C) est encore plus efficace que les -cyclodextrines (BCD) pour
solubiliser le Tamoxifène en milieu aqueux
et a l'avantage de présenter moins d'effets secondaires toxiques pour les
reins. L'encapsulation peut être modélisée
comme une réaction de complexation entre le Tamoxifène libre (T) et le ligand
captisol (C) formant le Tamoxifène
encapsulé (T--C) comme le décrit la figure 10.
OR
O
O
RO
OR
O
OR
OR
O
OR
OR
O
OR
OR
O
O
OR
O
Captisol
OR
OR
OR
O
OR
OR
O
OR
OR
OR
O
O
O OR
RO
O
OR
R:
SO3 ; Na
(i)
(ii)
+
T(aq)
C(aq)
T-C(aq)
(iii)
Figure 10 (i) Représentation
du captisol ; (ii) Diagramme de distribution du Tamoxifène à 298 K en fonction
de
pC = - log
[C]
c
avec [C] concentration en quantité de matière de captisol ; (iii)
Représentation schématique de
l'équilibre d'encapsulation du Tamoxifène par le captisol.
Q22. Estimer une valeur de la constante thermodynamique d'équilibre K1 associée
à la réaction d'encapsulation à
298 K.
Soit r le rapport :
r=
quantité de matière initiale de captisol
.
quantité de matière initale de Tamoxifène
Q23. Déterminer une valeur de r qui permettrait d'obtenir une solution de
concentration en quantité de matière totale
en Tamoxifène CT = 10-3 mol · L-1 contenant 99 % de principe actif assimilable.
Le diagramme de distribution donné sur la figure 10 (ii) a été tracé à l'aide
d'un programme rédigé en langage Python.
Q24. Établir l'expression du pourcentage de Tamoxifène libre (T) en fonction de
pC = - log [C]
c . Écrire alors en
Python les deux fonctions d'en-tête :
· def f(pC : float, pK : float) -> float : qui calcule le pourcentage de
Tamoxifène libre.
· def g(pC : float, pK : float) -> float : qui calcule le pourcentage de
Tamoxifène encapsulé.
pour des valeurs de pC et pK = - log (K1 ) données.
7 / 18

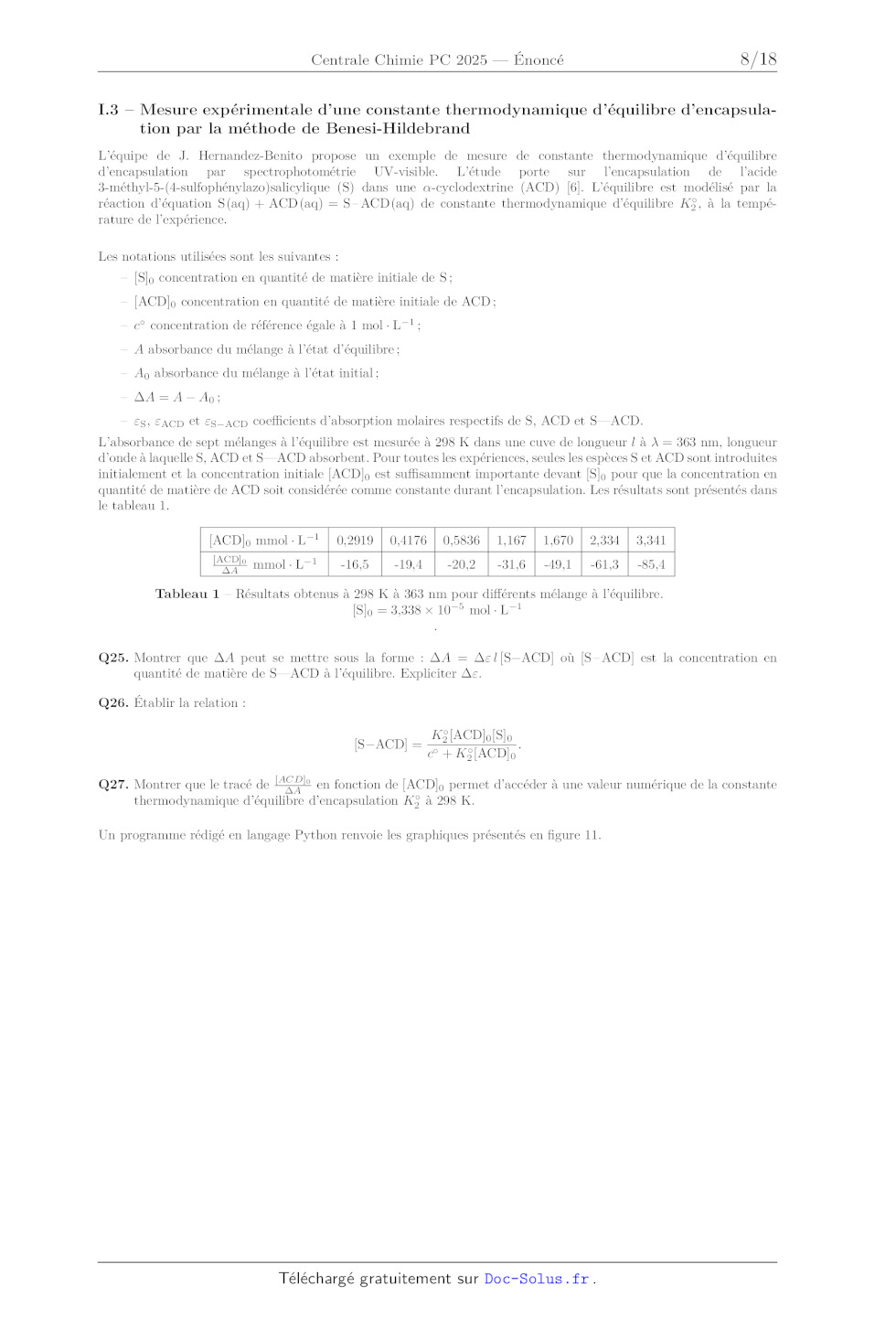

I.3 Mesure expérimentale d'une constante thermodynamique d'équilibre
d'encapsulation par la méthode de Benesi-Hildebrand
L'équipe de J. Hernandez-Benito propose un exemple de mesure de constante
thermodynamique d'équilibre
d'encapsulation par spectrophotométrie UV-visible. L'étude porte sur
l'encapsulation de l'acide
3-méthyl-5-(4-sulfophénylazo)salicylique (S) dans une -cyclodextrine (ACD) [6].
L'équilibre est modélisé par la
réaction d'équation S(aq) + ACD(aq) = S ACD(aq) de constante thermodynamique
d'équilibre K2 , à la température de l'expérience.
Les notations utilisées sont les suivantes :
[S]0 concentration en quantité de matière initiale de S ;
[ACD]0 concentration en quantité de matière initiale de ACD ;
c concentration de référence égale à 1 mol · L-1 ;
A absorbance du mélange à l'état d'équilibre ;
A0 absorbance du mélange à l'état initial ;
A = A - A0 ;
S , ACD et S-ACD coefficients d'absorption molaires respectifs de S, ACD et
S--ACD.
L'absorbance de sept mélanges à l'équilibre est mesurée à 298 K dans une cuve
de longueur l à = 363 nm, longueur
d'onde à laquelle S, ACD et S--ACD absorbent. Pour toutes les expériences,
seules les espèces S et ACD sont introduites
initialement et la concentration initiale [ACD]0 est suffisamment importante
devant [S]0 pour que la concentration en
quantité de matière de ACD soit considérée comme constante durant
l'encapsulation. Les résultats sont présentés dans
le tableau 1.
[ACD]0 mmol · L-1
0,2919
0,4176
0,5836
1,167
1,670
2,334
3,341
mmol · L-1
-16,5
-19,4
-20,2
-31,6
-49,1
-61,3
-85,4
[ACD]0
A
Tableau 1 Résultats obtenus à 298 K à 363 nm pour différents mélange à
l'équilibre.
[S]0 = 3,338 × 10-5 mol · L-1
.
Q25. Montrer que A peut se mettre sous la forme : A = l [S-ACD] où [S ACD]
est la concentration en
quantité de matière de S--ACD à l'équilibre. Expliciter .
Q26. Établir la relation :
[S-ACD] =
K2 [ACD]0 [S]0
.
c + K2 [ACD]0
0
Q27. Montrer que le tracé de [ACD]
en fonction de [ACD]0 permet d'accéder à une valeur numérique de la constante
A
thermodynamique d'équilibre d'encapsulation K2 à 298 K.
Un programme rédigé en langage Python renvoie les graphiques présentés en
figure 11.
8 / 18
rapport [ACD]0 / A en mol·L-1
Resultats experimentaux
Modelisation
-0,02
-0,03
-0,04
-0,05
-0,06
-0,07
-0,08
0,0005
0,0010
0,0015
0,0020
0,0025
0,0030
-1
concentration initiale [ACD]0 en mol·L
coefficient directeur : -22.92914
ordonnee a l'origine : -0.008382 mol·L-1
0,6
ecarts normalises
0,4
0,2
0,0
-0,2
-0,4
0,0005
0,0010
0,0015
0,0020
0,0025
0,0030
concentration initiale [ACD]0 en mol·L-1
0

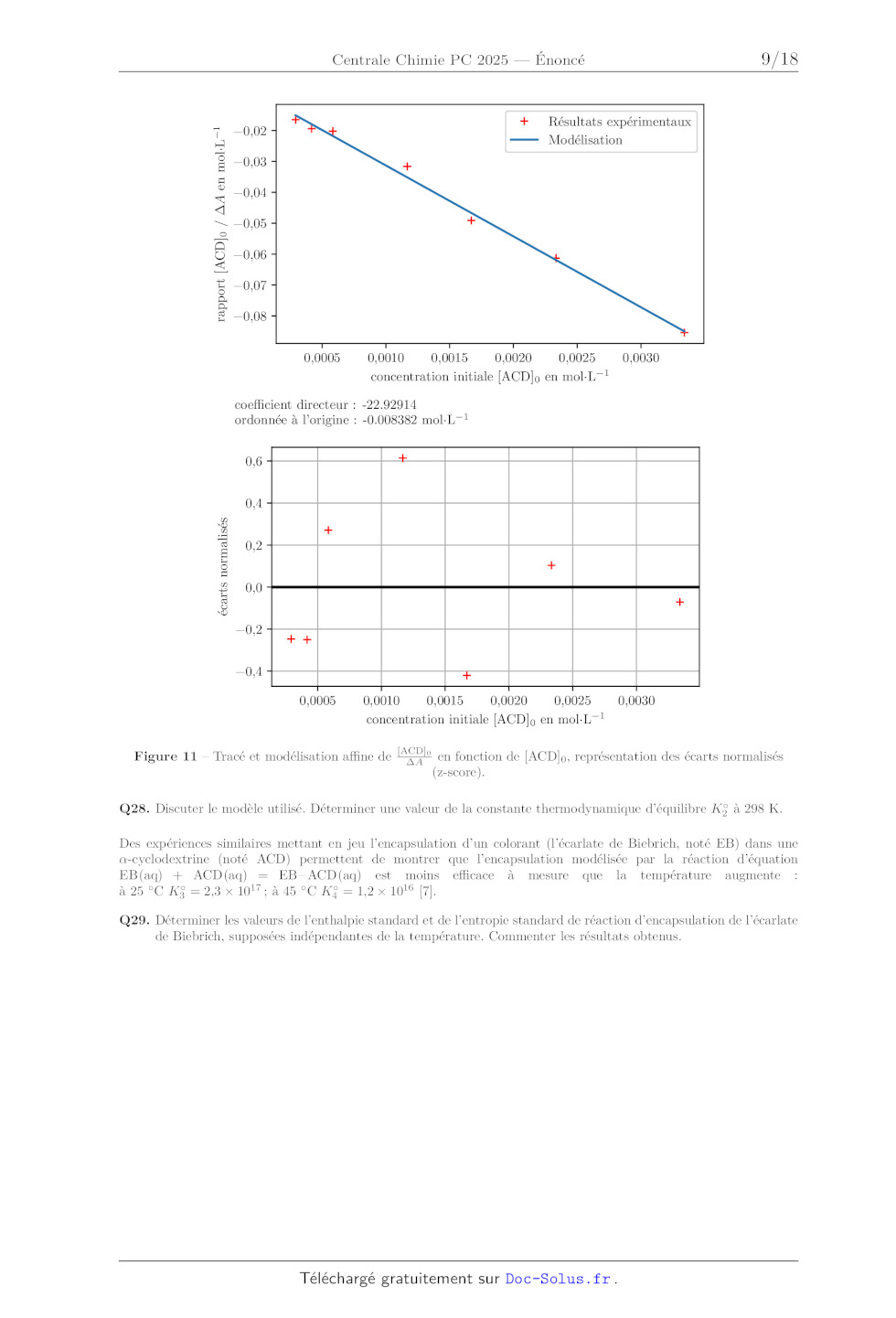

Figure 11 Tracé et modélisation affine de [ACD]
en fonction de [ACD]0 , représentation des écarts normalisés
A
(z-score).
Q28. Discuter le modèle utilisé. Déterminer une valeur de la constante
thermodynamique d'équilibre K2 à 298 K.
Des expériences similaires mettant en jeu l'encapsulation d'un colorant
(l'écarlate de Biebrich, noté EB) dans une
-cyclodextrine (noté ACD) permettent de montrer que l'encapsulation modélisée
par la réaction d'équation
EB(aq) + ACD(aq) = EB ACD(aq) est moins efficace à mesure que la température
augmente :
à 25 C K3 = 2,3 × 1017 ; à 45 C K4 = 1,2 × 1016 [7].
Q29. Déterminer les valeurs de l'enthalpie standard et de l'entropie standard
de réaction d'encapsulation de l'écarlate
de Biebrich, supposées indépendantes de la température. Commenter les résultats
obtenus.
9 / 18

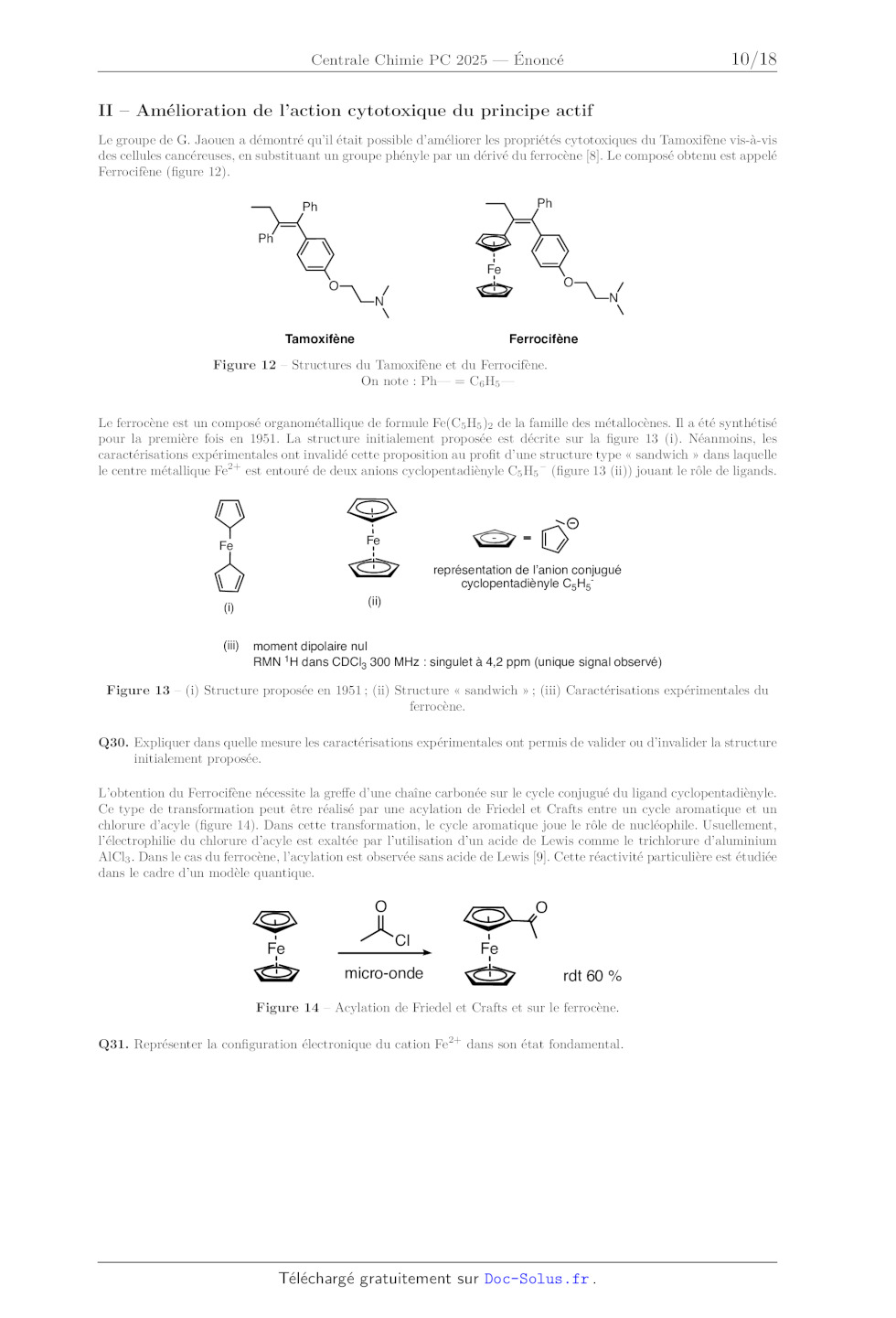

II Amélioration de l'action cytotoxique du principe actif
Le groupe de G. Jaouen a démontré qu'il était possible d'améliorer les
propriétés cytotoxiques du Tamoxifène vis-à-vis
des cellules cancéreuses, en substituant un groupe phényle par un dérivé du
ferrocène [8]. Le composé obtenu est appelé
Ferrocifène (figure 12).
Ph
Ph
Ph
Fe
O
O
N
N
Tamoxifène
Ferrocifène
Figure 12 Structures du Tamoxifène et du Ferrocifène.
On note : Ph-- = C6 H5 --
Le ferrocène est un composé organométallique de formule Fe(C5 H5 )2 de la
famille des métallocènes. Il a été synthétisé
pour la première fois en 1951. La structure initialement proposée est décrite
sur la figure 13 (i). Néanmoins, les
caractérisations expérimentales ont invalidé cette proposition au profit d'une
structure type « sandwich » dans laquelle
le centre métallique Fe2+ est entouré de deux anions cyclopentadiènyle C5 H5
(figure 13 (ii)) jouant le rôle de ligands.
Fe
Fe
représentation de l'anion conjugué
cyclopentadiènyle C5H5(ii)
(i)
(iii)
moment dipolaire nul
RMN 1H dans CDCl3 300 MHz : singulet à 4,2 ppm (unique signal observé)
Figure 13 (i) Structure proposée en 1951 ; (ii) Structure « sandwich » ;
(iii) Caractérisations expérimentales du
ferrocène.
Q30. Expliquer dans quelle mesure les caractérisations expérimentales ont
permis de valider ou d'invalider la structure
initialement proposée.
L'obtention du Ferrocifène nécessite la greffe d'une chaîne carbonée sur le
cycle conjugué du ligand cyclopentadiènyle.
Ce type de transformation peut être réalisé par une acylation de Friedel et
Crafts entre un cycle aromatique et un
chlorure d'acyle (figure 14). Dans cette transformation, le cycle aromatique
joue le rôle de nucléophile. Usuellement,
l'électrophilie du chlorure d'acyle est exaltée par l'utilisation d'un acide de
Lewis comme le trichlorure d'aluminium
AlCl3 . Dans le cas du ferrocène, l'acylation est observée sans acide de Lewis
[9]. Cette réactivité particulière est étudiée
dans le cadre d'un modèle quantique.
O
Fe
O
Cl
Fe
micro-onde
rdt 60 %
Figure 14 Acylation de Friedel et Crafts et sur le ferrocène.
Q31. Représenter la configuration électronique du cation Fe2+ dans son état
fondamental.
10 / 18

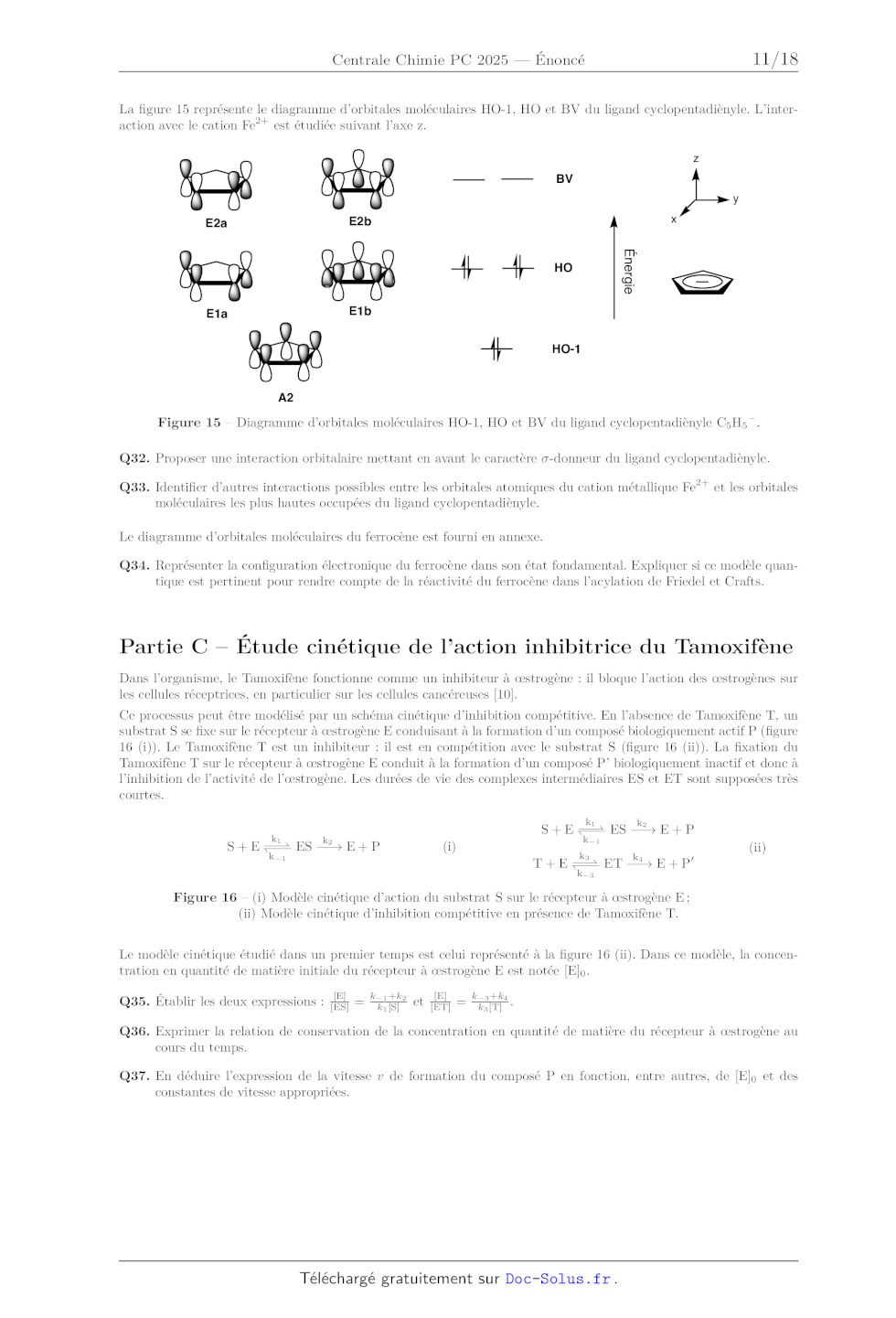

La figure 15 représente le diagramme d'orbitales moléculaires HO-1, HO et BV du
ligand cyclopentadiènyle. L'interaction avec le cation Fe2+ est étudiée suivant
l'axe z.
z
BV
y
x
E2b
E2a
Énergie
HO
E1b
E1a
HO-1
A2
Figure 15 Diagramme d'orbitales moléculaires HO-1, HO et BV du ligand
cyclopentadiènyle C5 H5 .
Q32. Proposer une interaction orbitalaire mettant en avant le caractère
-donneur du ligand cyclopentadiènyle.
Q33. Identifier d'autres interactions possibles entre les orbitales atomiques
du cation métallique Fe2+ et les orbitales
moléculaires les plus hautes occupées du ligand cyclopentadiènyle.

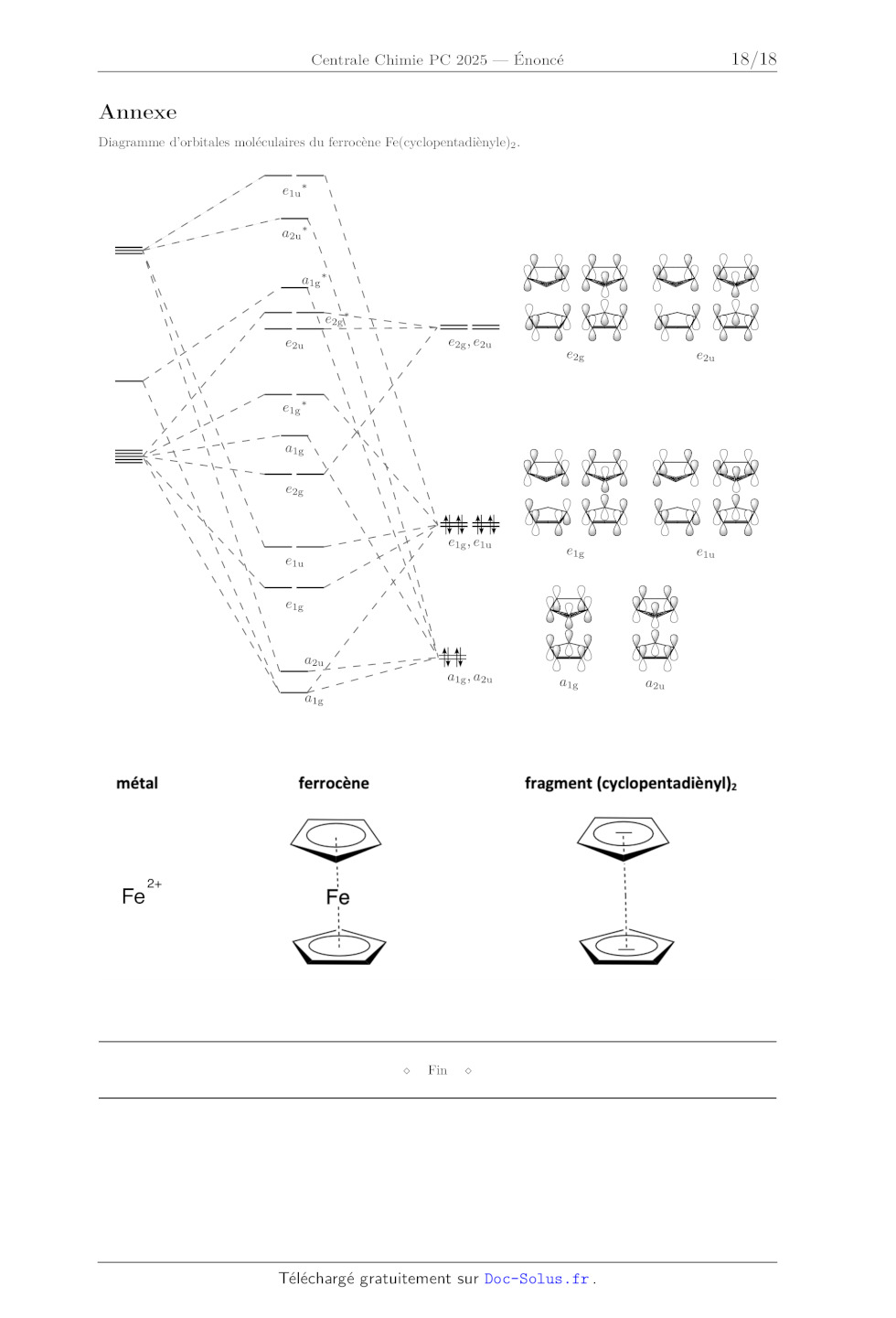

Le diagramme d'orbitales moléculaires du ferrocène est fourni en annexe.
Q34. Représenter la configuration électronique du ferrocène dans son état
fondamental. Expliquer si ce modèle quantique est pertinent pour rendre compte
de la réactivité du ferrocène dans l'acylation de Friedel et Crafts.
Partie C Étude cinétique de l'action inhibitrice du Tamoxifène
Dans l'organisme, le Tamoxifène fonctionne comme un inhibiteur à oestrogène :
il bloque l'action des oestrogènes sur
les cellules réceptrices, en particulier sur les cellules cancéreuses [10].
Ce processus peut être modélisé par un schéma cinétique d'inhibition
compétitive. En l'absence de Tamoxifène T, un
substrat S se fixe sur le récepteur à oestrogène E conduisant à la formation
d'un composé biologiquement actif P (figure
16 (i)). Le Tamoxifène T est un inhibiteur : il est en compétition avec le
substrat S (figure 16 (ii)). La fixation du
Tamoxifène T sur le récepteur à oestrogène E conduit à la formation d'un
composé P' biologiquement inactif et donc à
l'inhibition de l'activité de l'oestrogène. Les durées de vie des complexes
intermédiaires ES et ET sont supposées très
courtes.
k1
k1
2
--
S+E
-- ES -- E + P
k-1
k
(i)
2
--
S+E
-- ES -- E + P
k
k-1
k3
4
--
T+E
-- ET -- E + P
k
(ii)
k-3
Figure 16 (i) Modèle cinétique d'action du substrat S sur le récepteur à
oestrogène E ;
(ii) Modèle cinétique d'inhibition compétitive en présence de Tamoxifène T.
Le modèle cinétique étudié dans un premier temps est celui représenté à la
figure 16 (ii). Dans ce modèle, la concentration en quantité de matière
initiale du récepteur à oestrogène E est notée [E]0 .
+k2
k-3 +k4
[E]
[E]
= k-1
Q35. Établir les deux expressions : [ES]
k1 [S] et [ET] = k3 [T] .
Q36. Exprimer la relation de conservation de la concentration en quantité de
matière du récepteur à oestrogène au
cours du temps.
Q37. En déduire l'expression de la vitesse v de formation du composé P en
fonction, entre autres, de [E]0 et des
constantes de vitesse appropriées.
11 / 18
Q38. Montrer que le modèle proposé rend bien compte de l'action inhibitrice du
Tamoxifène.
Les courbes simulées en figure 17 ont été tracées à l'aide d'un langage de
programmation Python basé sur la méthode
d'Euler : on désigne par duree la durée de la simulation et par h le pas de
temps. La liste t (qui contient les valeurs
simulées de temps) et la liste P (qui contient les valeurs simulées de la
concentration en quantité de matière de P sans
inhibiteur, modèle de la figure 16 (i)) ont été initialisées.
f
f

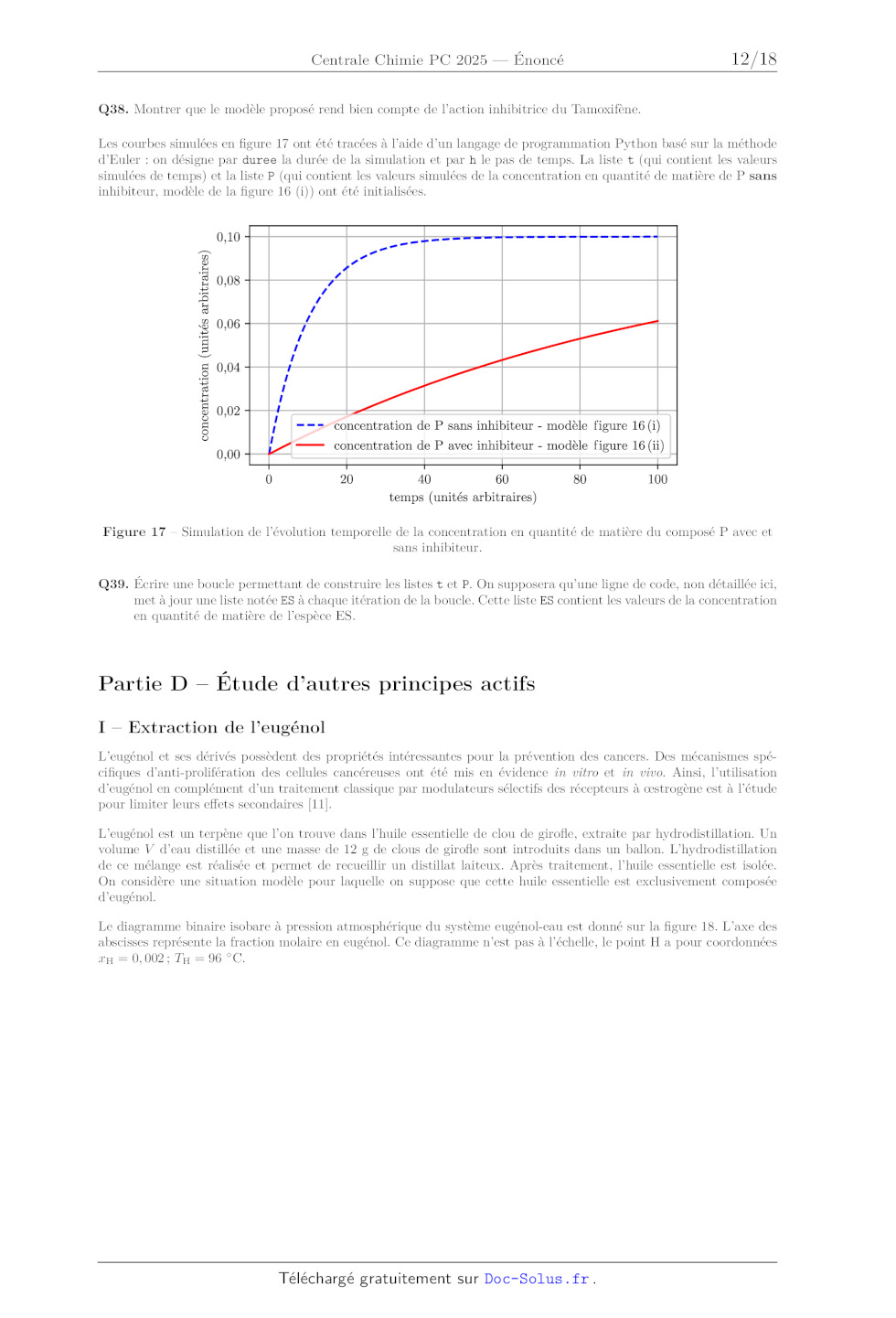

Figure 17 Simulation de l'évolution temporelle de la concentration en
quantité de matière du composé P avec et
sans inhibiteur.
Q39. Écrire une boucle permettant de construire les listes t et P. On supposera
qu'une ligne de code, non détaillée ici,
met à jour une liste notée ES à chaque itération de la boucle. Cette liste ES
contient les valeurs de la concentration
en quantité de matière de l'espèce ES.
Partie D Étude d'autres principes actifs
I Extraction de l'eugénol
L'eugénol et ses dérivés possèdent des propriétés intéressantes pour la
prévention des cancers. Des mécanismes spécifiques d'anti-prolifération des
cellules cancéreuses ont été mis en évidence in vitro et in vivo. Ainsi,
l'utilisation
d'eugénol en complément d'un traitement classique par modulateurs sélectifs des
récepteurs à oestrogène est à l'étude
pour limiter leurs effets secondaires [11].
L'eugénol est un terpène que l'on trouve dans l'huile essentielle de clou de
girofle, extraite par hydrodistillation. Un
volume V d'eau distillée et une masse de 12 g de clous de girofle sont
introduits dans un ballon. L'hydrodistillation
de ce mélange est réalisée et permet de recueillir un distillat laiteux. Après
traitement, l'huile essentielle est isolée.
On considère une situation modèle pour laquelle on suppose que cette huile
essentielle est exclusivement composée
d'eugénol.
Le diagramme binaire isobare à pression atmosphérique du système eugénol-eau
est donné sur la figure 18. L'axe des
abscisses représente la fraction molaire en eugénol. Ce diagramme n'est pas à
l'échelle, le point H a pour coordonnées
xH = 0, 002 ; TH = 96 C.
12 / 18
T
T
254 C
IV
III
100 C
II
96 C
H
I
xE

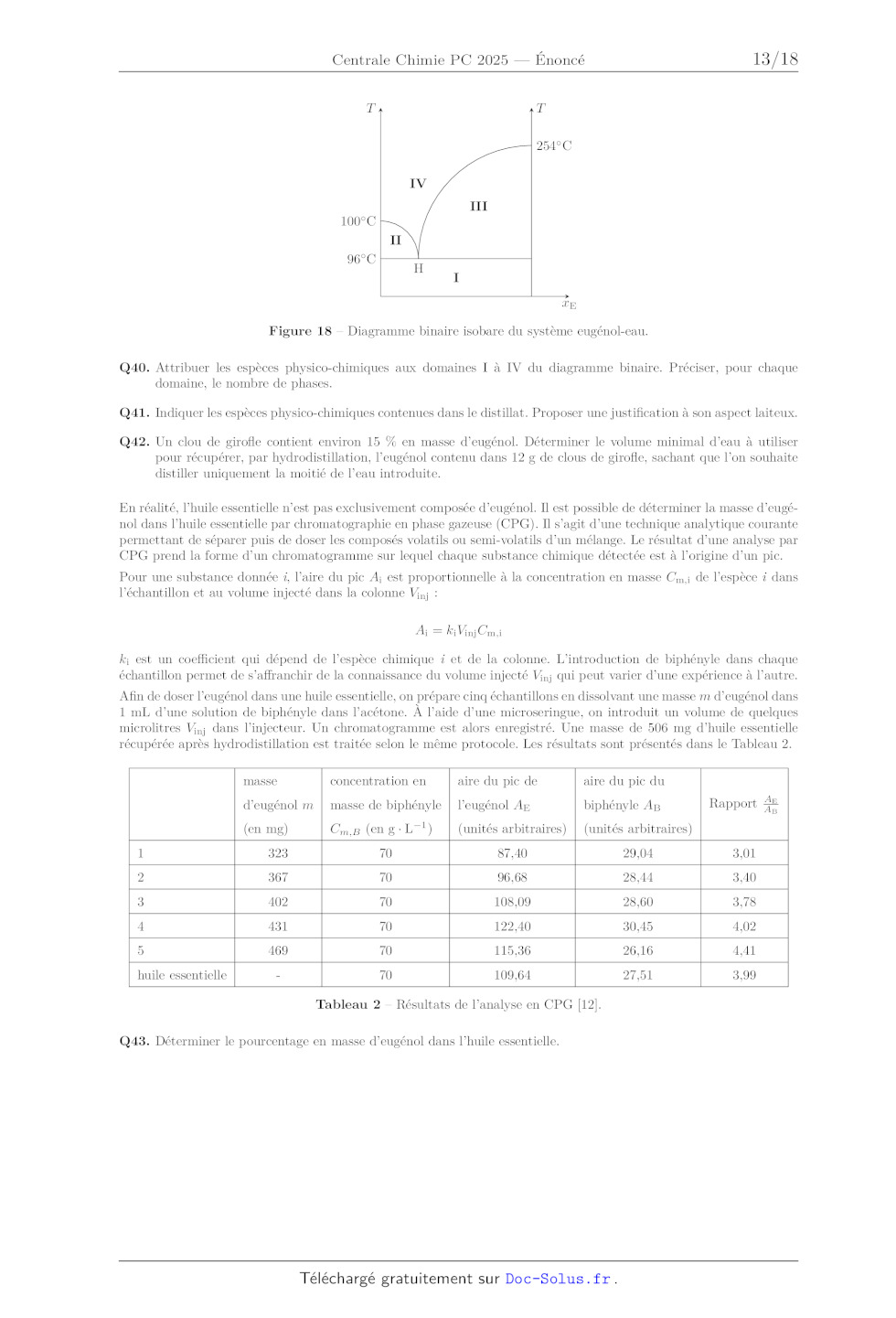

Figure 18 Diagramme binaire isobare du système eugénol-eau.
Q40. Attribuer les espèces physico-chimiques aux domaines I à IV du diagramme
binaire. Préciser, pour chaque
domaine, le nombre de phases.
Q41. Indiquer les espèces physico-chimiques contenues dans le distillat.
Proposer une justification à son aspect laiteux.
Q42. Un clou de girofle contient environ 15 % en masse d'eugénol. Déterminer le
volume minimal d'eau à utiliser
pour récupérer, par hydrodistillation, l'eugénol contenu dans 12 g de clous de
girofle, sachant que l'on souhaite
distiller uniquement la moitié de l'eau introduite.
En réalité, l'huile essentielle n'est pas exclusivement composée d'eugénol. Il
est possible de déterminer la masse d'eugénol dans l'huile essentielle par
chromatographie en phase gazeuse (CPG). Il s'agit d'une technique analytique
courante
permettant de séparer puis de doser les composés volatils ou semi-volatils d'un
mélange. Le résultat d'une analyse par
CPG prend la forme d'un chromatogramme sur lequel chaque substance chimique
détectée est à l'origine d'un pic.
Pour une substance donnée i, l'aire du pic Ai est proportionnelle à la
concentration en masse Cm,i de l'espèce i dans
l'échantillon et au volume injecté dans la colonne Vinj :
Ai = ki Vinj Cm,i
ki est un coefficient qui dépend de l'espèce chimique i et de la colonne.
L'introduction de biphényle dans chaque
échantillon permet de s'affranchir de la connaissance du volume injecté Vinj
qui peut varier d'une expérience à l'autre.
Afin de doser l'eugénol dans une huile essentielle, on prépare cinq
échantillons en dissolvant une masse m d'eugénol dans
1 mL d'une solution de biphényle dans l'acétone. À l'aide d'une microseringue,
on introduit un volume de quelques
microlitres Vinj dans l'injecteur. Un chromatogramme est alors enregistré. Une
masse de 506 mg d'huile essentielle
récupérée après hydrodistillation est traitée selon le même protocole. Les
résultats sont présentés dans le Tableau 2.
masse
concentration en
aire du pic de
aire du pic du
d'eugénol m
masse de biphényle
l'eugénol AE
biphényle AB
(en mg)
Cm,B (en g · L-1 )
(unités arbitraires)
(unités arbitraires)
AE
Rapport A
B
1
323
70
87,40
29,04
3,01
2
367
70
96,68
28,44
3,40
3
402
70
108,09
28,60
3,78
4
431
70
122,40
30,45
4,02
5
469
70
115,36
26,16
4,41
huile essentielle
-
70
109,64
27,51
3,99
Tableau 2 Résultats de l'analyse en CPG [12].
Q43. Déterminer le pourcentage en masse d'eugénol dans l'huile essentielle.
13 / 18
II Titrage d'un acide aminé contenu dans un complément alimentaire
Durant le traitement, les patientes peuvent ressentir des fatigues intenses ou
des épisodes de stress. La glycine ou
acide 2-aminoéthanoïque est un acide aminé connu pour activer le glutathion, un
puissant antioxydant qui permet une
meilleure adaptation au stress [13]. La glycine est solide à température
ambiante et est très soluble dans l'eau.
Q44. Tracer le diagramme de prédominance de la glycine en fonction du pH.
Représenter une formule topologique de
la forme prédominante de la glycine pour chaque domaine.
Par la suite, on notera GH la forme de la glycine prédominante à pH = 7.
Afin de déterminer la teneur en glycine d'un complément alimentaire commercial
affichant «glycine pure à 98 %»,
un comprimé de 500 mg est dissout dans une fiole jaugée de 100 mL complétée
jusqu'au trait de jauge avec de
l'eau distillée. La solution obtenue est appelée S0 . Un volume de 20,0 mL de
la solution S0 est prélevé, auquel est
ajouté un volume de 20 mL d'une solution de nitrate de cuivre (II) (Cu2+ (aq) ;
2 NO3 (aq)) à 0,10 mol · L-1 . Cette
solution, notée S, est titrée par une solution aqueuse d'hydroxyde de sodium
(Na+ (aq) ; HO (aq)) à la concentration
1,0030 × 10-1 mol · L-1 (incertitude-type associée u(C) = 0,0010 × 10-1 mol ·
L-1 ). Le titrage est suivi par pH-métrie.
La courbe donnant l'évolution du pH est présentée sur la figure 19. Les
expériences sont menées à 298 K.
6
5,5
5
pH
4,5
4
3,5
3
2,5
2
0
1
2
3
4
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Volume de solution d'hydroxyde de sodium (mL)
Figure 19 Évolution du pH en fonction du volume de solution d'hydroxyde de
sodium.
Coordonnées du point anguleux (V = 13,0 mL ; pH = 5,49).
Q45. Déterminer une valeur du pH de la solution S0 à 298 K. Expliquer la
non-pertinence d'un titrage direct de la
glycine GH(aq) contenue dans la solution S0 par la solution d'hydroxyde de
sodium.
Lors de l'ajout de la solution de nitrate de cuivre (II), les ions Cu2+ (aq)
forment avec la glycine GH(aq) un complexe
de formule Cu(G)2 (aq).
Q46. Donner l'équation de la réaction modélisant la formation du complexe
Cu(G)2 (aq).
L'excès d'ions Cu2+ (aq) et la formation du complexe Cu(G)2 (aq) conduisent à
un abaissement du pH permettant de
pouvoir considérer la formation de ce complexe comme quantitative.
Q47. Écrire alors l'équation de la réaction support de ce titrage suivi sur la
figure 19. Proposer une interprétation au
point anguleux observé sur cette courbe de suivi par pH-métrie.
Q48. Justifier l'ajout de nitrate de cuivre (II) pour une meilleure détection
de l'équivalence.
La manipulation a été réalisée plusieurs fois dans des conditions de
répétabilité. L'exploitation des résultats a permis
de déterminer l'incertitude-type associée à la lecture du volume équivalent :
Ve = 12, 988 mL et u(Ve ) = 0, 054 mL.
14 / 18
Q49. Déterminer la masse de glycine dans un comprimé, assortie d'une estimation
de son incertitude-type. On négligera
les incertitudes liées à l'utilisation de la verrerie de précision.
Les informations extraites de la notice du complément alimentaire permettent de
conclure qu'un comprimé de 500 mg
contient 98 % en masse de glycine avec une incertitude-type estimée à 3 mg.
Q50. Vérifier la compatibilité de la mesure de la masse de glycine dans un
comprimé avec ce qui est indiqué sur la
notice du complément alimentaire.
Références
[1] V. Craig Jordan : Tamoxifen (ici46, 474) as a targeted therapy to treat and
prevent breast cancer. British
Journal of Pharmacology, 147(S1), janvier 2006.
[2] Isamu Shiina, Yoshiyuki Sano, Kenya Nakata, Masahiko Suzuki, Toshikazu
Yokoyama, Akane Sasaki,
Tomoko Orikasa, Tomomi Miyamoto, Masahiko Ikekita, Yukitoshi Nagahara et
Yoshimune Hasome :
An expeditious synthesis of tamoxifen, a representative serm (selective
estrogen receptor modulator), via the
three-component coupling reaction among aromatic aldehyde,
cinnamyltrimethylsilane, and beta-chlorophenetole.
Bioorganic & Medicinal Chemistry, 15(24):75997617, décembre 2007.
[3] Fatih Sirindil : Développement de réactions catalysées à l'or et au
palladium : synthèse totale d'alcaloïdes de la
famille du Rhazinilam. Theses, Université de Strasbourg, janvier 2019.
[4] Charles M. Buchanan, Norma L. Buchanan, Kevin J. Edgar, Juanelle L.
Lambert, Jessica D. PoseyDowty, Michael G. Ramsey et Michael F. Wempe :
Solubilization and dissolution of tamoxifen-hydroxybutenyl
cyclodextrin complexes. Journal of Pharmaceutical Sciences, 95(10):22462255,
octobre 2006.
[5] D. Noreña-Caro et M. Alvarez-Láinez : Experimental design as a tool for the
manufacturing of filtering media
based on electrospun polyacrylonitrile/ beta-cyclodextrin fibers. International
Journal on Interactive Design and
Manufacturing (IJIDeM), 10(2):153164, septembre 2014.
[6] Jesús Hernández-Benito, Samuel González-Mancebo, Emilio Calle, M. Pilar
García-Santos et Julio
Casado : A practical integrated approach to supramolecular chemistry. i.
equilibria in inclusion phenomena.
Journal of Chemical Education, 76(3):419, mars 1999.
[7] Jesús Hernández-Benito, M. Pilar García-Santos, Emma O'Brien, Emilio Calle
et Julio Casado : A
practical integrated approach to supramolecular chemistry iii. thermodynamics
of inclusion phenomena. Journal
of Chemical Education, 81(4):540, avril 2004.
[8] Siden Top, Anne Vessières, Guy Leclercq, Jacques Quivy, J. Tang, J.
Vaissermann, Michel Huché et
Gérard Jaouen : Synthesis, biochemical properties and molecular modelling
studies of organometallic specific estrogen receptor modulators (serms), the
ferrocifens and hydroxyferrocifens : Evidence for an antiproliferative effect
of hydroxyferrocifens on both hormone-dependent and hormone-independent breast
cancer cell lines. Chemistry
A European Journal, 9(21):52235236, octobre 2003.
[9] K.M. Doxsee et J.E. Hutchison : Green Organic Chemistry : Strategies,
Tools, and Laboratory Experiments.
Thomson-Brooks/Cole, 2004.
[10] Wenjie Jessie Lu, Zeruesenay Desta et David A. Flockhart : Tamoxifen
metabolites as active inhibitors of
aromatase in the treatment of breast cancer. Breast Cancer Research and
Treatment, 131(2):473481, mars 2011.
[11] Fadilah Fadilah, Arry Yanuar, Ade Arsianti et Retnosari Andrajati :
Phenylpropanoids, eugenol scaffold,
and its derivatives as anticancer. Asian Journal of Pharmaceutical and Clinical
Research, 10(3):41, mars 2017.
[12] Concours et recrutements des ingénieurs et personnels techniques de
recherche et de formation. Rennes, 2015.
[13] Rajagopal V. Sekhar, Sanjeet G. Patel, Anuradha P. Guthikonda, Marvin
Reid, Ashok Balasubramanyam,
George E. Taffet et Farook Jahoor : Deficient synthesis of glutathione
underlies oxidative stress in aging and
can be corrected by dietary cysteine and glycine supplementation. The American
Journal of Clinical Nutrition,
94(3):847853, septembre 2011.
15 / 18
Données
Masses molaires moléculaires
Eau
Meau = 18 g · mol-1
Glycine GH
MGH = 75 g · mol-1
Tamoxifène
MT = 564 g · mol-1
Eugénol
ME = 162 g · mol-1
Constantes thermodynamiques d'équilibre à 298 K
Constantes d'acidité :
- Ammonium/Ammoniac
NH4 + (aq) / NH3 (aq)
pKa = 9, 2
- Tertiobutanol/Tertiobutanolate
t BuOH / t BuO
pKa = 16, 5
- Glycine
GH2 + (aq) / GH(aq)
pKa1 = 2, 2
GH(aq) / G (aq)
pKa2 = 9, 6
Constante de solubilité de Cu(OH)2 (s)
pKs = 19
Constante physique
Constante des gaz parfaits
R = 8, 314 J · K-1 · mol-1
Table de déplacements chimiques ( en ppm) en spectroscopie RMN 1 H
Représentation des orbitales atomiques d
16 / 18
17 / 18
4
21
22
23
24
25
Vanadium Chrome Manganèse
26
Fer
27
Cobalt
28
Nickel
29
Cuivre
30
Zinc
24,3
40,1
39,098
44,9559
Sc
47,87
50,94
V
38
137,3
[223]
Fr
87
[226]
91,2
88,906
Actinides
89103
5771
Lanthanides
Actinides
105
[268]
Db
140,12
Ce
58
[227]
Ac
89
232,04
Th
90
Actinium Thorium
138,91
La
57
184
W
74
96
Mo
42
186,21
Re
75
[98]
Tc
43
190
Os
76
101,1
Ru
44
55,8
Fe
192,22
Ir
77
102,9055
Rh
45
58,9332
Co
231,0359
Pa
91
Protactinium
140,9077
Pr
59
107
[145]
Pm
61
[277]
Hs
108
109
150
Sm
62
[278]
Mt
152,0
Eu
63
[281]
Ds
110
195,1
79
238,0289
U
92
[237]
Np
93
[244]
Pu
94
[243]
Am
95
96
[247]
Cm
Curium
157
Gd
64
[282]
Rg
111
196,96657
Au
Or
107,868
Ag
47
31
81
82
2,1 × 10
Pb 2
Plomb
118,7
Sn
50
72,6
Étain
51
208,9804
Bi
83
34
52
[209]
Po
84
127,6
Te
Tellure
79,0
Se
Bismuth Polonium
121,76
Sb
Antimoine
74,9216
As
33
32,1
S
16
Soufre
Arsenic Sélénium
30,9737620
P
15
16,00
O
8
Oxygène
35
85
[210]
At
Astate
126,90
I
53
Iode
79,9
Br
Brome
35
Cl
17
Chlore
18,9984032
F
9
Fluor
10
18
36
54
86
[222]
Rn
Radon
131,3
Xe
Xénon
83,80
Kr
Krypton
40
Ar
Argon
20,18
Ne
Néon
4,00260
[286]
Nh
113
[289]
Fl
114
[289]
Mc
115
[293]
Lv
116
[294]
Ts
117
[294]
Og
118
Nihonium Flérovium Moscovium Livermorium Tennesse Oganesson
204,4
Tl
32
Ge
Germanium
28,1
Si
14
14,01
N
7
Azote
Silicium Phosphore
12,01
C
6
Carbone
2
He
Hélium
[247]
Bk
97
66
[251]
Cf
98
162,50
Dy
67
[252]
Es
99
164,9303
Ho
68
[257]
Fm
100
167,26
Er
69
[258]
Md
101
168,9342
Tm
70
[259]
No
102
173
Yb
71
[266]
Lr
103
174,967
Lu
Berkélium Californium Einsteinium Fermium Mendélévium Nobélium Lawrencium
158,925
Tb
65
Terbium Dyprosium Holmium Erbium Thulium Ytterbium Lutecium
[285]
Cn
112
200,6
Hg
80
114,82
In
49
69,72
Ga
Mercure Thallium
112,4
Cd
48
65,4
Zn
Gallium
26,98154
Al
Argent Cadmium Indium
63,5
Cu
Darmstadtium Roentgenium Copernicium
Uranium Neptunium Plutonium Américium
144,2
Nd
60
[270]
Bh
78
Pt
Platine
106,4
Pd
46
58,69
Ni
Praséodyme Néodyme Prométhium Samarium Europium Gadolinium
[269]
Sg
106
Dubnium Seaborgium Bohrium Hassium Meitnerium
180,9479
Ta
73
92,9064
Lanthane Cérium
[267]
Rf
104
Rutherfordium
178,5
Hf
72
41
Nb
54,9380
Mn
Molybdène Technétium Ruthénium Rhodium Palladium
52,00
Cr
Hafnium Tantale Tungstène Rhénium Osmium Iridium
Zr
40
Y
39
Lanthanides
Ra
88
Francium Radium
132,905452
56
Ba
Cs
55
87,6
Baryum
85,468
Sr
Césium
Rb
37
Rubidium Strontium Yttrium Zirconium Niobium
Ca
20
K
19
Potassium Calcium Scandium
22,9897693
Ti
Mg
Na
11
13
Sodium
12
10,8
Aluminium
9,01218
Magnésium
7
B
5
Bore
Be
Titane
Masse atomique relative (d'après CIAAW, Atomic weights of the elements 2020)
Tableau périodique des éléments
Li
3
Lithium Beryllium
1,008
H
1
Hydrogène
Annexe
Diagramme d'orbitales moléculaires du ferrocène Fe(cyclopentadiènyle)2 .
2+
Fin
18 / 18
X010 - 30 janvier 2025 - 10:53:49
Fe
