Mines Physique 1 MP 2019

Thème de l'épreuve Physique en arctique
Principaux outils utilisés électromagnétisme, mécanique, diffusion thermique
Mots clefs changement d'état, champ géomagnétique, lois de Coulomb, dynamo terrestre

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)


Énoncé complet

(télécharger le PDF)


Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères

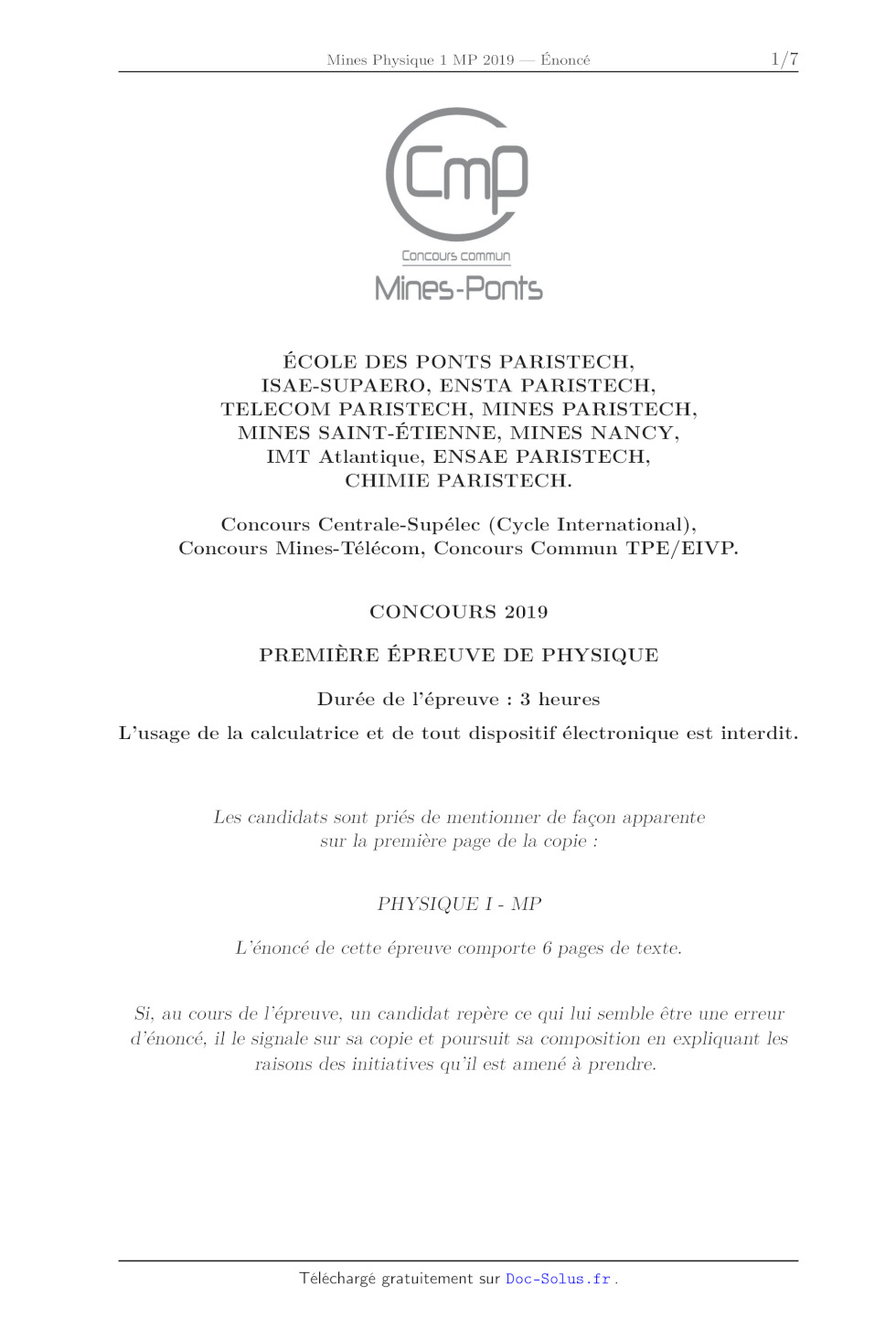

A2019 --- PHYSIQUE I MP

Cm

Concours commun

Mines-Ponts

ÉCOLE DES PONTS PARISTECH,
ISAE-SUPAERO, ENSTA PARISTECH,
TELECOM PARISTECH, MINES PARISTECH,
MINES SAINT-ÉTIENNE, MINES NANCY,
IMT Atlantique, ENSAE PARISTECH,
CHIMIE PARISTECH.

Concours Centrale-Supélec (Cycle International),
Concours Mines-Télécom, Concours Commun TPE/EIVEP.

CONCOURS 2019
PREMIÈRE ÉPREUVE DE PHYSIQUE

Durée de l'épreuve : 3 heures

L'usage de la calculatrice et de tout dispositif électronique est interdit.

Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :

PHYSIQUE I - MP
L'énoncé de cette épreuve comporte 6 pages de texte.
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur

d'énoncé, il le signale sur sa copie et poursuit sa composition en expliquant
les
raisons des initiatives qu'il est amené à prendre.
Physique I, année 2019 -- filière MP

Physique en arctique

Ce sujet aborde différentes questions relatives aux propriétés physiques
particulières aux régions
polaires. Les notations, valeurs des constantes fondamentales et les autres
données numériques
nécessaires à la résolution du problème ainsi qu'un formulaire sont regroupés à
la fin de l'énoncé.

Les exemples seront tous traités dans le cas des régions polaires nord
(également appelées
arctiques ou boréales). Les notations géographiques usuelles sont également
rappelées en fin
d'énoncé. Les applications numériques comporteront au plus 2 chiffres
significatifs.

Les deux parties sont indépendantes.

I. -- Pôles géographiques et magnétiques

Les pôles géographiques sont assez proches des pôles magnétiques; dans tout ce
qui suit,
on pourra confondre les deux axes reliant les pôles opposés de chaque type. La
recherche
des pôles magnétiques s'est d'abord appuyée sur la mesure du champ magnétique
terrestre
(ou champ géomagnétique), et en particulier de sa direction. L'intensité
croissante du champ
géomagnétique à l'approche des pôles contribue enfin à expliquer un phénomène
optique spec-
taculaire : les aurores polaires. Les parties LA et [.B sont indépendantes
entre elles.

La partie I.A est consacrée à la description dipolaire du champ géomagnétique
(le dipôle disposé
au centre de la Terre et modélisant des courants électriques dans le noyau de
la planète).

La partie [.B présente le modèle autodynamo du champ géomagnétique, susceptible
de rendre
compte des inversions du champ géomagnétique qui ont eu lieu dans le passé et
ont laissé une
trace dans les propriétés magnétiques de certains sédiments sous-marins.

I.A. -- Boussole, champ géomagnétique et dipôle central

Une boussole est formée d'un

aimant permanent, solide en (A)
forme d'aiguille équivalente à
un petit dipôle magnétique
m de norme constante m, la
direction du vecteur m étant
supposée indiquer le nord. --
Cette aiguille aimantée peut

librement tourner autour d'un

axe vertical (A) dirigé par le

vecteur EUR, local et formant un pivot à faible frottement (cf. fig. 1).

FIGURE 1 --- Boussole de navigation

J 1 -- Pourquoi la boussole à l'équilibre indique-t-elle le nord ? Cet
équilibre est-il stable ?

On note 1 le moment d'inertie de l'aiguille aimantée relativement à son axe de
rotation (A):
légèrement écartée de sa position d'équilibre (cf. fig. 1), l'aiguille aimantée
oscille avec une
pseudo-période Tosc.

2 -- Montrer que la connaissance de m, T& et Î permet de déterminer une des
composantes
du champ géomagnétique. Laquelle ?

On étudie un modèle de champ géomagnétique créé par un dipôle magnétique M =
Me, disposé
au centre © de la Terre (assimilée à une sphère de rayon Àr), l'axe (Oz) étant
l'axe polaire
géographique dirigé du pôle sud de cet axe vers son pôle nord (cf. fig. 7). On
rappelle d'une part
qu'un point de la surface est caractérisé par ses coordonnées géographiques &
(longitude) et
À = 5 --0 (latitude) et d'autre part qu'à l'équateur le champ magnétique
terrestre est horizontal,
dirigé vers le pôle nord géographique et y a pour intensité B%.

1 3 -- Exprimer, en un point de la surface de la Terre et en coordonnées
sphériques, le champ
géomagnétique en fonction de 49 (perméabilité du vide), M et Rr.

Page 1/6 Tournez la page S.V.P.
Physique I, année 2019 -- filière MP

J 4 -- Préciser le signe de M, puis estimer sa valeur numérique. Quelles sont
la direction et
l'intensité du champ géomagnétique aux pôles magnétiques nord et sud ?

En un point P de la surface terrestre, on appelle nord magnétique local la
direction ex du
champ géomagnétique B , projeté dans le plan horizontal, et déclinaison
magnétique l'angle D
formé par B avec le nord magnétique local: la déclinaison magnétique est
positive si B est
dirigé vers le haut (vers le ciel) et négative s'il est dirigé vers le bas
(vers le sol).

J 5 -- Dans l'hémisphère nord, quel est le signe de D? Calculer tan(D) en
fonction de la
latitude À puis tracer l'allure de la courbe donnant D en fonction de À pour
toutes les valeurs de
À du pôle sud au pôle nord. Pourquoi lisait-on parfois que les boussoles < s'affolent à proximité des pôles > ? Peut-on déterminer, au moyen d'une boussole, si on se trouve dans
l'hémisphère
nord ou dans l'hémisphère sud ?

I.B. -- Modèle autodynamo et fluctuations du champ

Un modele possible pour la circulation des courants électriques dans le noyau
métallique liquide
de la Terre, couplée à la rotation de la Terre, est le modèle autodynamo (cf.
fig. 2). Le système
comporte N spires (circulaires de rayon à, de centre O et d'axe (Oz), qui
créent le champ
géomagnétique). Il comporte aussi un disque central de rayon b < à, qui peut tourner autour de l'axe (Oz) avec la vitesse angulaire w(t) et le moment d'inertie 7 (il modélise les interactions mécaniques avec la rotation de la Terre). Ce disque, conducteur, est parcouru par le même courant i(t) que les spires; il est aussi entraîné par la rotation de la Terre avec un couple moteur L -- l'oe.. Enfin, la résistance électrique totale du circuit est notée À. FIGURE 2 -- Le modèle autodynamo pour le champ géomagnétique On note B (P) le champ magnétique créé par ce dispositif en un point P du disque tournant, -- il Tmax avec r = OP; on supposera N >> 1. Si i(t) £ 0, on note M... -- x | re, :
B(P)dr:;
0
en particulier on pourra utiliser dans ce qui suit les intégrales M, et My pour
Tax -- à ou b
respectivement.

1 6 -- Quelle est la direction de B (P) ? Quels sont les signes de M, et M, ?
Comparer M, et
M,. Expliciter l'inductance propre L du circuit électrique de la figure 2 en
fonction notamment
d'une de ces intégrales.

J 7 -- On suppose d'abord que le courant i(t) traverse le disque uniquement en
ligne droite
du point À de sa périphérie à ©. Exprimer la force de Laplace dé s'exerçant sur
un élément de
longueur du segment AO. Exprimer alors le moment l[', -- T6, des forces de
Laplace exercées
sur ce disque en fonction de i(t) et M3. Même si le courant se répartit de
manière arbitraire sur
ce disque de À à ©, on peut montrer, et on admettra, que l'expression établie
ici du moment
des forces de Laplace reste inchangée.

Page 2/6 Tournez la page S.V.P.
Physique I, année 2019 -- filière MP

J 8 -- En faisant l'hypothèse de la conservation de la puissance lors de la
conversion électro-

mécanique, relier la force électro-motrice e(t) induite par les mouvements de
rotation du disque
à M, it) et w(t).

1 9 -- Établir les équations régissant les 9
évolutions du courant dans le noyau et de

sa vitesse de rotation sous la forme d'un
système diffèrentiel couplé

f di

Ja "is
ER 50

On exprimera les constantes positives «, 5,
y, et Ô en fonction de À, L, M,, T et Lo. 0

0
Soit io un courant constant arbitraire, on FIGURE 3 -- Courbes de valeurs
constante définies
considère la fonction par la fonction f(x,y) -- 52° + SU" --In(x) --y = c.
Les valeurs de c sont indiquées sur les courbes.
1 1 LT Î IR
Hi) = = To +2 Li = In || --w
2 2 M, 20 M,
dH /
J 10 -- Calculer Pr et simplifier son expression. Comment peut on interpréter
la fonction

H? Déterminer les points du plan (i,w) pour lesquels le gradient de # s'annule.
Comment
s'interprétent ces points ?

À 11 -- Décrire la stabilité des équilibres du champ géomagnétique associés à
la portion du
plan de phase représenté sur la figure 3.

IT. -- La glace de la banquise

L'existence de couverts de glace de grande épaisseur au-dessus des océans
polaires est bien
sûr une caractéristique remarquable des régions polaires. On étudie ici deux
propriétés de ces
couverts de glace :

-- quelques propriétés mécaniques d'un traîneau glissant sur sa surface (partie
ITA):

-- un modèle simple de croissance de l'épaisseur de la glace en hiver (partie
IL.B).

IT. A. -- Un traîneau sur la glace

Un traineau à chiens est un dispositif de masse totale M (le pilote, ou musher,
est compris
dans cette masse) qui peut glisser sur la surface de la glace avec des
coefficients de glissement
statique (avant le démarrage) 4, et dynamique (en mouvement) Lg.

1 12 -- Les chiens sont reliés au traîneau par des éléments de corde tendus, de
masse
négligeable et inextensibles. Montrer qu'un tel élément de corde transmet les
tensions et que
celles-ci sont colinéaires à la corde.

J 13 -- Le trajet se fait soit à l'horizontale, soit sur une faible pente
ascendante caractérisée
par l'angle & avec l'horizontale. Montrer que, dans ce dernier cas, tout se
passe comme dans
un mouvement horizontal sous réserve de remplacer 44 par y}, que l'on exprimera.

Page 3/6 Tournez la page S.V.P.
Physique I, année 2019 -- filière MP

L'intensité de la force de traction totale F exercée par l'ensemble des chiens
dépend de leur
vitesse v et on adoptera le modèle F = F5 -- Gv où F6 et 5 sont des constantes
positives. On
prendra les valeurs M = 5,0 x 10° kg, à = 0, puy = 5,0 x 107 et u, = 8,0 x 107%.

1 14 -- Déterminer la valeur minimale de F, permet-
tant le démarrage du traineau.

1 15 -- La vitesse du traîneau en régime stationnaire ! 2

est vo -- 3m:8s" 1, atteinte à 5% près au bout d'un temps i

t1 = 5s. Exprimer d'une part £ en fonction de M et {, et 0
d'autre part F4 en fonction de 5, vo, a, M et g. Calculer | °C

leurs valeurs respectives. |

Toujours à vitesse constante vo, le traîneau aborde une
courbe à plat qu'on assimilera à un cercle de centre O
et de rayon R (cf. fig. 4). Les chiens (modélisés ici en
un seul point C) doivent donc tirer vers l'intérieur du
cercle.

FIGURE 4 - Trajectoire circulaire du
traineau

1 16 -- Déterminer en fonction des données la tension
T' de la corde et l'angle ÿ entre la force de traction et la
trajectoire.

ITI.B. -- Croissance hivernale de l'épaisseur de glace

Pour étudier la croissance de la couche de glace en hiver, on modélise l'océan
sous la banquise
en formation de la manière suivante (cf. fig. 5) : en profondeur, la
température de l'eau est
maintenue constante à 71 -- 4°C par les courants océaniques. Sur une hauteur
constante EUR
sous la banquise, l'eau se refroidit progressivement jusqu'à atteindre 7, --
O°C à l'altitude
z = 0 de formation de la glace (on néglige tout effet de salinité de l'eau). La
couche de glace
a une épaisseur croissante z(t) qu'il s'agit de déterminer ; au-dessus de
celle-ci, l'air est à la
température constante 72 -- --40°C. On notera À, et À, les conductivités
thermiques et & et &
les capacités thermiques massiques de l'eau liquide et de la glace, p, et {; la
masse volumique
et l'enthalpie massique de fusion de la glace ; toutes ces grandeurs sont des
constantes.
L'épaisseur de glace z,(t) augmente régulièrement du fait de la cristallisation
de l'eau refroidie
à T0 = OU°C à la base de la couche de glace. Toutes les études pourront être
faites pour un
système défini par un cylindre vertical de surface S' unité (cf. fig. 5) au
sein duquel les transferts
thermiques unidimensionnels sont régis par la loi de Fourier.

17 -- Par une étude des échanges thermiques de l'épaisseur 0z prise à
l'intérieur de la
glace, établir une équation aux dérivées partielles vérifiée par la température
T,(2,t) au sein de
la glace.

1 18 -- Déterminer une expression donnant l'ordre de grandeur de la durée At de
la diffusion
thermique au sein de la glace sur une hauteur Az. Quelle durée doit-on attendre
afin de pouvoir
considérer que, pour des évolutions assez lentes, la température 7, ne dépend
pratiquement plus
du temps ? Préciser ce que l'on entend par < assez lentes >.

On se place dans ce cas dans toute la suite : dans l'eau comme dans la glace,
les répartitions
de température seront supposées quasi-staliques.

J 19 -- Définir et exprimer les résistances thermiques À, et À, pour une aire
donnée 5, des
couches de glace et d'eau refroidie sous la glace.

Page 4/6 Tournez la page S.V.P.
Physique I, année 2019 -- filière MP

= --
= __--

_ _
_ _
a

\
Air froid à 75 = --40 C

TS
Ch
7
| |
ke
©
NX !

Glace

Formation de glace à T5 = 0 EUR

Eau refroidie par la glace

= -- -- ----;,

Eau « chaude » à T1 =4 C

=
_-- __--
_ --__

_- _
------ _

FIGURE 5 -- L'océan sous la banquise en formation

Les transferts thermiques à travers la surface supérieure de la banquise sont
décrits par la loi
de Newton des transferts pariétaux (radiatifs et convecto-conductifs) : la
puissance échangée
par unité d'aire de cette surface vérifie [P,| = AIT, -- T:| où T, est la
température au sommet
de la couche de glace; le coefficient À > 0 de la loi de Newton est supposé
connu et constant.

1 20 -- Exprimer la résistance thermique R;, pour une aire $, de l'interface
entre l'air et la
glace.
J 21 -- Montrer que le régime quasi-permanent de croissance de la couche de
glace peut être

décrit par le schéma électrique équivalent de la figure 6 et préciser
l'expression du < courant > ®
du « générateur de courant > en fonction notamment de {, #, et de la vitesse de
croissance

Ve -- Le de la couche de glace.
©
Re Re BR
Tr 2
Ti=4cC To D T, = --40 C
de Ti =0 C
JL

FIGURE 6 -- Circuit électrique équivalent à la croissance de la couche de
glace. Le dipole D
représenté sur cette figure permet d'assurer une différence de potentiel nulle
sans appel de
courant dans cette branche du circuit.

1 22 -- Établir l'équation différentielle vérifiée par z,(t). On suppose que
pour toutes les
valeurs de { considérées on à + > Æ + L en déduire la loi d'évolution de
l'épaisseur de la
e 8

couche de glace sous la forme 7, [{2,(t) + 22(t)] = lt où l'exprimera les
grandeurs 7, et {, en
fonction des paramètres du modèle. L'instant t = 0 correspond au début de la
formation de la

banquise.

J 23 -- Tracer et commenter l'allure de la courbe donnant Ze en fonction de t.
On montrera
notamment l'existence de deux régimes successifs.

Page 5/6 Tournez la page S.V.P.
Physique I, année 2019 -- filière MP
Données et formulaire utiles pour l'ensemble du sujet

Données numériques et constantes fondamentales

Champ magnétique terrestre à l'équateur Bx = 3,0 x 10 °T

Charge élémentaire e = 1.6 x 10 CC
Durée du jour solaire moyen To = 24h = 8,6 x 10*s
Intensité du champ de pesanteur Jo = 9.8mXxs *
Perméabilité magnétique du vide uo = 47 X 10 TH:-m !
Rayon terrestre Rr = 6,4 x 10° km
Logarithme népérien du nombre 20 In(20) = 3,0

Coordonnées sphériques et géographiques
On notera (Ozxyz) les axes cartésiens associés à la base orthonormée et directe
(EUR,,EUR,,e,). Les
coordonnées sphériques d'un point P sont notées (r, 0,4) avec la base locale
associée (e,., 69, EUR),
cf. fig. 7 à gauche. On note aussi & (longitude) et À la latitude d'un point P
de la surface
terrestre ; le point À est situé sur l'équateur dans le méridien origine (4 =
0) ; celui-ci passe par
l'observatoire de Greenwich G, cf. fig. 7 à droite.

Pôle Nord
géographique

Équateur

ne s Pôle Sud:
T géographique

FIGURE 7 -- Coordonnées sphériques et géographiques

Données et formules relatives aux dipôles magnétiques

Le champ magnétique créé par un dipôle de moment dipolaire M placé à l'origine
© des
coordonnées est donné au point P par :

SR(M-R)-RM

D Ho | 2 5

B(P) = -- où R=OP ct R=|hR

(P) = À L À
Les interactions d'un dipôle magnétique rigide de moment dipolaire m _Soumis à
un champ
magnétique extérieur B sont décrites par l'énergie potentielle E,, -- --m : B
et par le couple des

actions électromagnétiques L'= mA B.

FIN DE L'ÉPREUVE

Page 6/6

Extrait du corrigé obtenu par reconnaissance optique des caractères



Mines Physique 1 MP 2019 -- Corrigé
Ce corrigé est proposé par Vincent Freulon (professeur en CPGE) ; il a été relu
par Arthur Alexandre (ENS Paris-Saclay) et Stéphane Ravier (professeur en CPGE).

Ce sujet est l'association de plusieurs exercices dont le fil conducteur est
l'étude
de phénomènes physiques observables en arctique.
· La première partie débute par la description du champ magnétique terrestre.
On exploite les informations qui peuvent être extraites qualitativement, puis
quantitativement, de l'observation du mouvement de l'aiguille d'une boussole.
Un modèle dipolaire est ensuite proposé pour modéliser ce champ. On cherche
à calculer le moment magnétique de la Terre et à exprimer, en un point de sa
surface, l'angle entre le vecteur champ magnétique et le méridien local. Puis
on s'interroge sur le lien entre la rotation propre de la Terre et l'existence
de
ce champ magnétique. C'est l'induction magnétique qui assure ce couplage.
L'entraînement mécanique est décrit par le moment des forces de Laplace. On
établit les équations électrique et mécanique couplées qui régissent ce
phénomène. S'ensuit une discussion sur la détermination et la stabilité des
points de
fonctionnement de cette dynamo auto-entretenue.
· C'est l'étude du mouvement d'un traîneau tracté par un attelage sur la
banquise qui ouvre la partie suivante. On s'intéresse plus particulièrement à
l'effet
du frottement solide entre la neige et le traîneau lors de sa mise en mouvement,
pour gravir une faible pente, accélérer sur une surface horizontale ou encore
négocier un virage. Cette partie se poursuit par l'étude de la croissance de
l'épaisseur de la banquise. L'approche choisie est originale : on ramène l'étude
à une association de résistances et d'une source de courant thermiques.
L'équation différentielle donnant l'évolution de l'épaisseur de glace est
obtenue en
appliquant la loi des noeuds en terme de températures. Sa résolution fait appel
à la méthode de séparation des variables.
De difficulté modérée, cet énoncé balaie de larges parties du programme.
Il est proche du cours et peu calculatoire. Avec un minimum d'entraînement, les
quelques applications numériques sont aisément réalisables sans calculatrice.

Indications
Partie I
2 Invoquer le théorème scalaire du moment cinétique. Reconnaître une équation
d'oscillateur harmonique dans la limite des petits angles. Relier la pulsation
propre
intervenant dans l'équation à la période des oscillations.

3 Utiliser le formulaire. Décomposer le vecteur -
ez sur les vecteurs -
er et -
e .

-
4 Que vaut  (ou ) à l'équateur ? à chaque pôle ? Exprimer la norme de B aux
pôles en fonction de celle à l'équateur.

-
5 Sur un schéma, placer un point sur chaque hémisphère, les vecteurs B et -
e
N en

-

-
ces points. Les lignes de champ de B sont orientées dans le même sens que M.

-
-

-

-
Relier -
e
N et e , puis exprimer tan D à l'aide des projections de B sur er et e .

-
6 Un argument de symétrie permet de trouver la direction de B (P). La règle de

-
la main droite permet de trouver le sens de B en fonction de celui de i et d'en

-
déduire le signe de Ma et Mb . Exprimer d'abord le flux de B (P) à travers un
élément de surface du disque sous forme d'un produit scalaire en prenant garde à
la convention d'orientation du vecteur surface. Intégrer ensuite sur tout le
disque.
Attention à la convention d'orientation imposée pour i.
8 La somme des puissances de Laplace et de la f.e.m. est nulle (couplage
parfait).
9 Représenter le schéma électrique équivalent et appliquer la loi des mailles.
Écrire
le théorème scalaire du moment cinétique.
10 Dériver H par rapport au temps, puis injecter les deux équations de la
question 9.
Pour le calcul du gradient, il faut voir i et  comme des coordonnées x et y.
Partie II
12 Considérer un élément de corde situé entre x et x + 2dx. Lister les actions
mécaniques et appliquer le principe fondamental de la dynamique.
13 Projeter le théorème de la résultante dynamique sur l'axe dirigeant le
mouvement
et l'axe perpendiculaire au sol. Utiliser la loi de Coulomb pour le glissement
et
chercher à exprimer la réaction tangentielle sous la forme µd Mg.
14 Procéder de manière analogue à la question précédente. Cette fois, c'est la
loi de
Coulomb pour l'adhérence qui permet de répondre.
15 Le théorème de la résultante dynamique permet d'obtenir une équation
différentielle linéaire, du premier ordre, à coefficients constants, en v,
qu'il faut intégrer.
À l'instant t1 , v(t1 ) = 0,95 v0 . Remarquer que 5% = 1/20.
16 Pour un mouvement circulaire uniforme, l'accélération est centripète et
s'exprime
en fonction de la vitesse et du rayon du cercle. Exprimer tan  et exploiter la
relation sin2  + cos2  = 1.
20 Attention, P u est une puissance surfacique.
21 Procéder en deux temps : établir le schéma équivalent en l'absence de
changement
d'état, puis ajouter les source et dipôle qui modélisent ce changement d'état.
L'expression de  s'obtient en raisonnant sur une masse élémentaire d'eau qui
change d'état durant dt et libère l'enthalpie de changement d'état associée.
22 Utiliser la loi des noeuds en terme de températures (prendre garde aux
signes).
Éliminer un des termes pour traduire la différence d'ordre de grandeur. La
méthode de séparation des variables permet de démontrer la relation entre z g
et t.
23 Approximer la relation obtenue à la question précédente pour z g  g et z g
g .

Physique en Arctique
I. Pôles géographiques et magnétiques
-
1 Assimilons l'aiguille aimantée à un dipôle magnétique de moment
m. D'après le

-
formulaire, son énergie potentielle dans le champ magnétique terrestre B est

-

Ep = --
m·B
Ainsi, l'aiguille aimantée tend à s'aligner dans le même sens que les lignes de
champ

-
du champ B terrestre, ce qui minimise l'énergie potentielle de la boussole.

-
Comme les lignes de champ du champ magnétique terrestre B sont orientées du
pôle Sud géographique vers le pôle Nord géographique, à l'équilibre, le moment
magnétique de la boussole s'oriente selon la direction Nord-Sud
perpendiculairement à l'axe () en pointant vers le Nord géographique. Cette
position est une position d'équilibre stable puisqu'elle correspond à un minimum
d'énergie potentielle.
On peut aussi justifier la stabilité en remarquant que si on écarte l'aiguille
de sa position d'équilibre, le couple magnétique l'y ramène, ce qui caractérise
une position d'équilibre stable.
2 Appliquons le théorème scalaire du moment cinétique à l'aiguille de la
boussole en rotation autour de l'axe () orienté par

le vecteur -
er , dans le référentiel du sol, supposé galiléen :

-

I = -
m B ·-
er

-

m

-
BN
-

er

\
-
 -
-
-

avec  = BN ;
m où BN est la composante de B normale à
l'axe (). Il vient
I = -mBN sin

soit encore

 +

mBN
sin  = 0
I

À la limite des petits angles, sin    et l'équation précédente conduit à une
équation
d'oscillateur harmonique dont la période  osc vérifie

2
2
mBN
=
I
 osc
d'où

BN =

4 2 I
m  osc 2

La connaissance de I, m et  osc permet de déterminer la composante du champ
magnétique normale à l'axe () de rotation de l'aiguille.
L'énoncé désigne  osc comme la « pseudo-période » et indique que le frottement
au niveau de la liaison pivot est « faible ». Cela peut suggérer de
prendre en compte le moment de la liaison sous la forme -h (frottement
visqueux). Dans ce cas, l'équation différentielle des petites oscillations
s'écrit
h
mBN
 +  +
=0
I
I
En régime faiblement amorti, les solutions sont de la forme

(t) = 0 e -ht/(2I) cos(t + )

avec  =

s

mBN
-
I

h
2I

2

Pour un amortissement suffisamment faible (h  mBN ),
r
2
mBN
=
 osc
I
et on retrouve la même expression de  osc que dans le modèle sans frottement.
3 D'après le formulaire, le champ géomagnétique au sol s'écrit

-

-

-

-

-
µ0 3 RT er M0 ez · RT er - RT 2 M0 ez
B =
4
RT 5
h
i
 -
µ0 M0

-

-

-

=
3
e
e
·
e
-
e
r
z
r
z
4 RT 3

-

D'après la figure 7,
e = cos  -
e - sin  -
e
z

r

-

ez
-

er
P

-

e

O
-

-
Injectons cette décomposition de
ez dans l'expression de B :
i
-

µ0 M0 h

-

-
B =
2
cos

e
+
sin

e
r

4 RT 3

-

4 À l'équateur,  = /2 et
e = --
ez , d'où

-
µ0 M0 -

ez
BE = -
4 RT 3
-
-
Puisque BE est orienté du pôle Sud géographique vers le pôle Nord géographique,
BE

et -
ez sont de même sens. Cela impose
M0 < 0 Ce résultat traduit que le pôle Nord géographique correspond au pôle Sud géomagnétique. On devait s'attendre à ce résultat, car l'aiguille de la boussole présente spontanément son pôle Nord magnétique au pôle Sud géomagnétique, qui est donc situé au pôle Nord géographique. - D'après l'expression de BE , M0 = - 4 RT 3 BE (6,4.106)3 × 3.10-5 =- = -8.1022 A.m2 µ0 10-7 Cette valeur est énorme (en valeur absolue). À titre de comparaison, l'aiguille aimantée d'une boussole possède typiquement un moment magnétique de 1 A.m2 et le moment d'un atome est de l'ordre de 10-23 A.m2 .
