CCP Physique 1 PC 2007

Thème de l'épreuve Jeux d'eau et de lumière. Mesure des ondes sismiques.
Principaux outils utilisés optique, mécanique, électrocinétique, induction, physique des ondes
Mots clefs pendule, réfraction, poussée d'Archimède, filtres, induction de Lorentz, ondes sonores, ondes sismiques, mirages, formules d'inversion

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)


Énoncé complet

(télécharger le PDF)

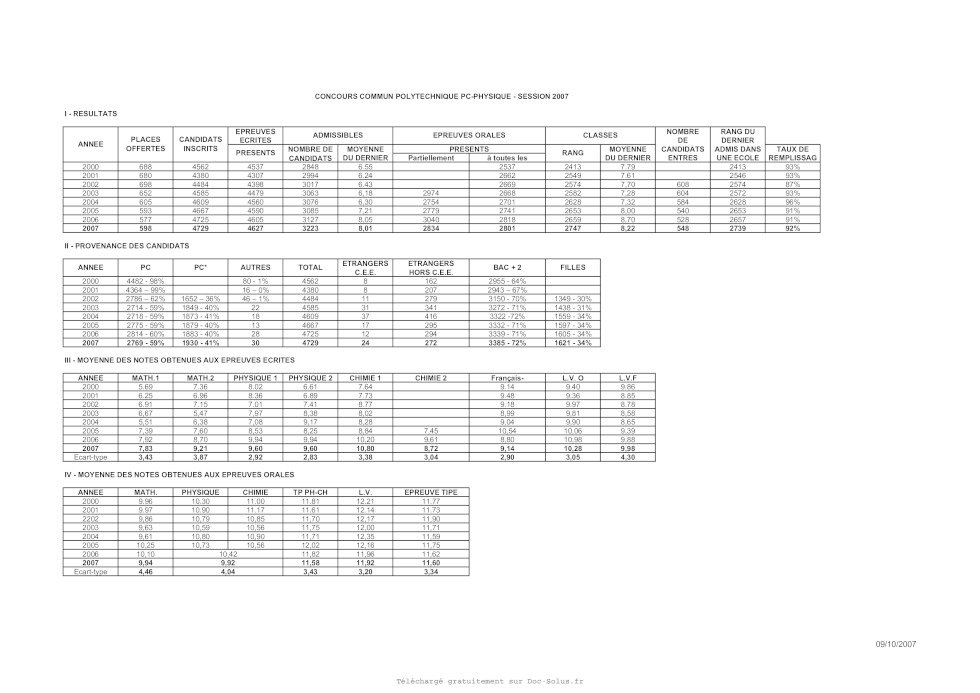

Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères




OEOH5OÆ .? " 0@H5Q

... mao...æäË

o...... ËmfiE - m=oE5Ëoe mËËÈ

"mao--z:Vu-->_om «:::--Eau ...u=°uzcv

'

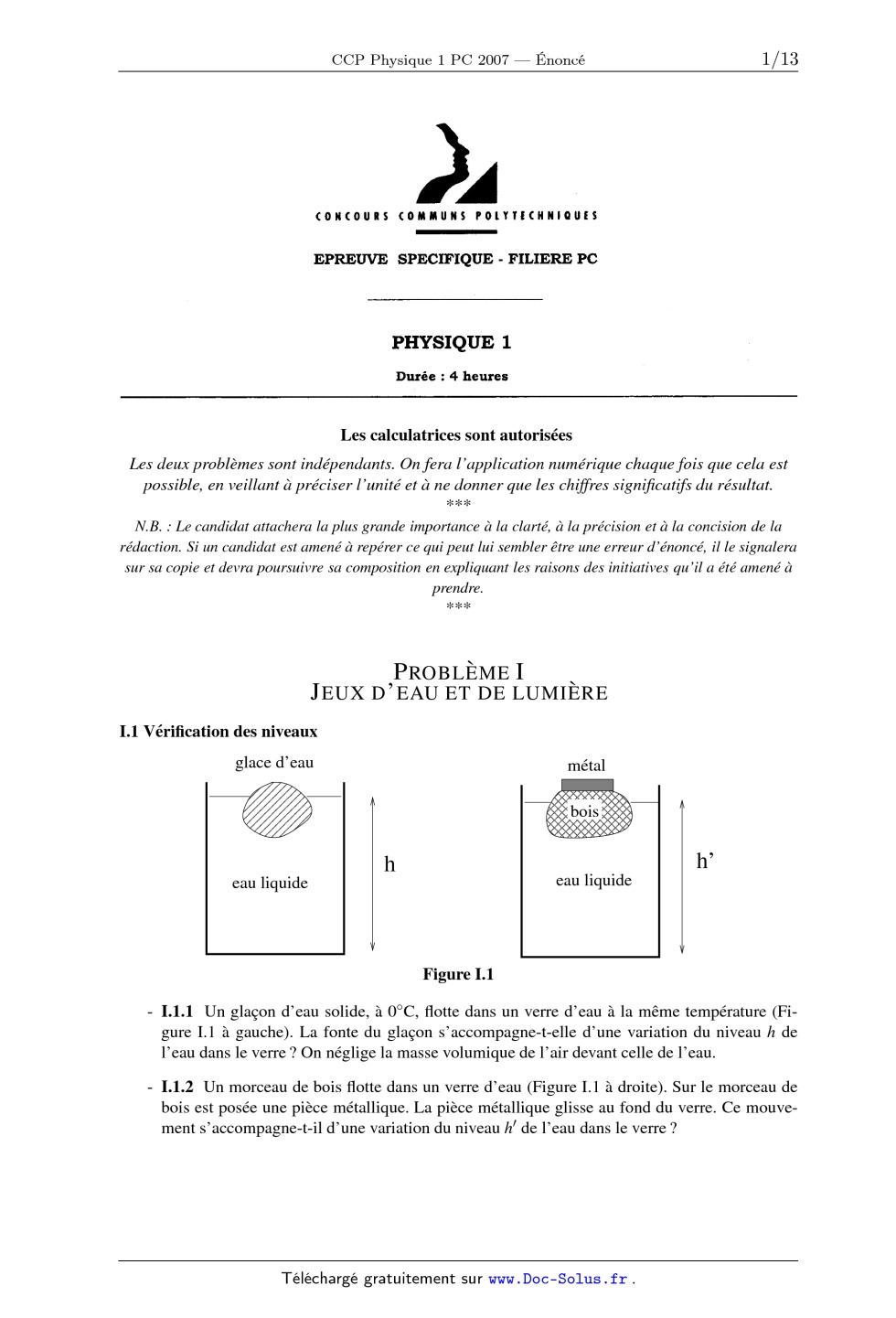

Les calculatrices sont autorisées

Les deux problèmes sont indépendants. On fera l'application numérique chaque
fois que cela est
possible, en veillant à préciser l 'unite' et a ne donner que les chifi'res
significatifs du résultat.
>x<>x<>x<
N.B. : Le candidat attachera la plus grande importance à la clarté, a la
précision et a la concision de la
rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une
erreur d 'e'nonce', il le signalera
sur sa copie et devra poursuivre sa composition en expliquant les raisons des
initiatives qu'il a été amené à

prendre.
>x< >x< >x<

PROBLÈME I \
JEUX D'EAU ET DE LUMIERE

1.1 Vérification des niveaux

glace d'eau

eau liquide eau liquide

Figure 1.1

- 1.1.1 Un glacon d'eau solide, a 00EUR, flotte dans un verre d'eau a la même
température (Fi-
gure 1.1 a gauche). La fonte du glacon s'accompagne-t-elle d'une variation du
niveau il de
l'eau dans le verre ? On néglige la masse volumique de l'air devant celle de
l'eau.

- 1.1.2 Un morceau de bois flotte dans un verre d'eau (Figure 1.1 a droite).
Sur le morceau de
bois est posée une pièce métallique. La pièce métallique glisse au fond du
verre. Ce mouve-
ment s'accompagne-t-il d'une variation du niveau h' de l'eau dans le verre ?

1/13

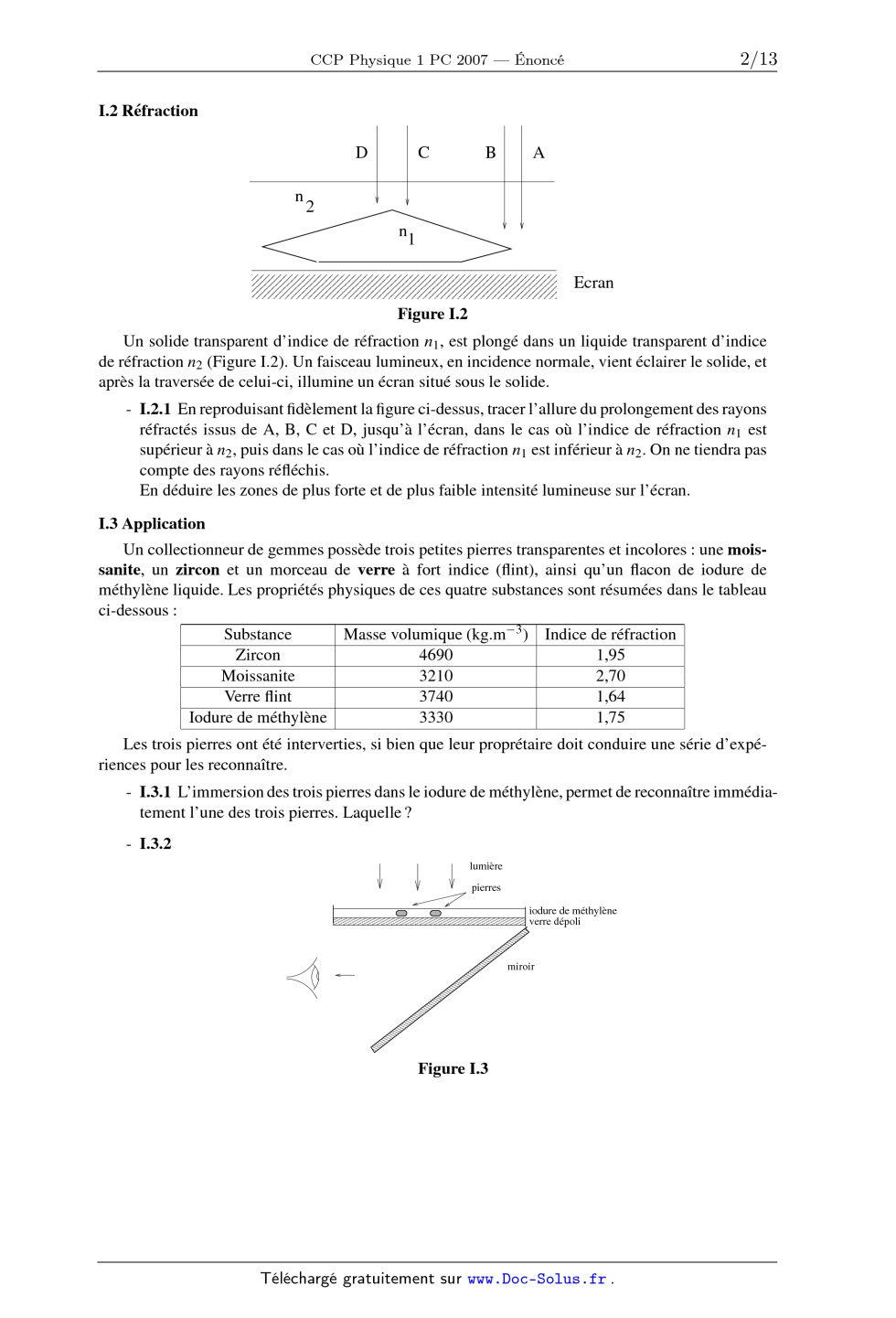

I.2 Réfraction

W/W// ///W// ///W// ///W// ///W// WWW ///,
WWWWWWW Ecran

Figure 1.2

Un solide transparent d'indice de réfraction m, est plongé dans un liquide
transparent d'indice
de réfraction @ (Figure 1.2). Un faisceau lumineux, en incidence normale, vient
éclairer le solide, et
après la traversée de celui--ci, illumine un écran situé sous le solide.

- 1.2.1 En reproduisant fidèlement la figure ci-dessus, tracer l'allure du
prolongement des rayons
réfractés issus de A, B, C et D, jusqu'à l'écran, dans le cas où l'indice de
réfraction m est
supérieur a @, puis dans le cas où l'indice de réfraction m est inférieur a @.
On ne tiendra pas
compte des rayons réfléchis.

En déduire les zones de plus forte et de plus faible intensité lumineuse sur
l'écran.

1.3 Application

Un collectionneur de gemmes possède trois petites pierres transparentes et
incolores : une mois-
sanite, un zircon et un morceau de verre a fort indice (flint), ainsi qu'un
flacon de iodure de
méthylène liquide. Les propriétés physiques de ces quatre substances sont
résumées dans le tableau
ci-dessous :

Substance Masse volumique (kg.m_3) Indice de réfraction
Zircon 4690 1,95
Moissanite 3210 2,70
Verre flint 3740 1,64
Iodure de méthylène 3330 1,75

Les trois pierres ont été interverties, si bien que leur proprétaire doit
conduire une série d'expé-
riences pour les reconnaître.

- 1.3.1 L' immersion des trois pierres dans le iodure de méthylène, permet de
reconnaitre immédia-
tement l'une des trois pierres. Laquelle ?

- 1.3.2
lumière
J/ J/ J/ pierres
@ /Ç)% ' iodure de méthylène
verre dépoli

Figure 1.3

2/13

Pierre numéro 1: Pierre numéro 2:

contour clair, contour sombre,
arêtes sombres. arêtes claires.
Figure 1.4

Les deux pierres restantes sont posées sur un morceau de verre dépoli,
recouvertes de iodure
de méthylène, puis éclairées depuis le haut. Un miroir incliné situé sous le
verre dépoli per-
met d'observer le verre dépoli par en dessous (Figure 1.3). La pierre numéro 1
est entourée
d'un contour brillant, et ses arêtes vives sont sombres. La pierre numéro 2 est
entourée d'un
contour sombre, et les arêtes paraissent brillantes (Figure 1.4). Identifier
les pierres numéro 1
et numéro 2.

, PROBLÈME Il
MESURE ET ETUDE DE LA PROPAGATION DES VIBRATIONS
SISMIQUES

11.1 Partie préliminaire : le mouvement pendulaire

On considère un pendule constitué d'une masse m supposée ponctuelle, reliée au
point d'oscil-
lation O fixe, par une tige rigide de longueur EUR et de masse négligeable. Le
mouvement se fait dans
le plan vertical sz (voir Figure 11.1), rapporté à un repère de coordonnées
polaires, dont l'angle
9 = 0 correspond àla position de repos, verticale, du pendule. On supposera que
la force Î exercée
par la tige sur la masse est toujours dirigée vers le point O. Les forces de
frottement sont supposées
suffisamment faibles pour être négligées. On notera g l'accélération de la
pesanteur.

Z

Y
@
0 X
Q î
\_/
6
"!(Îe
61"
Figure 11.1

3/13

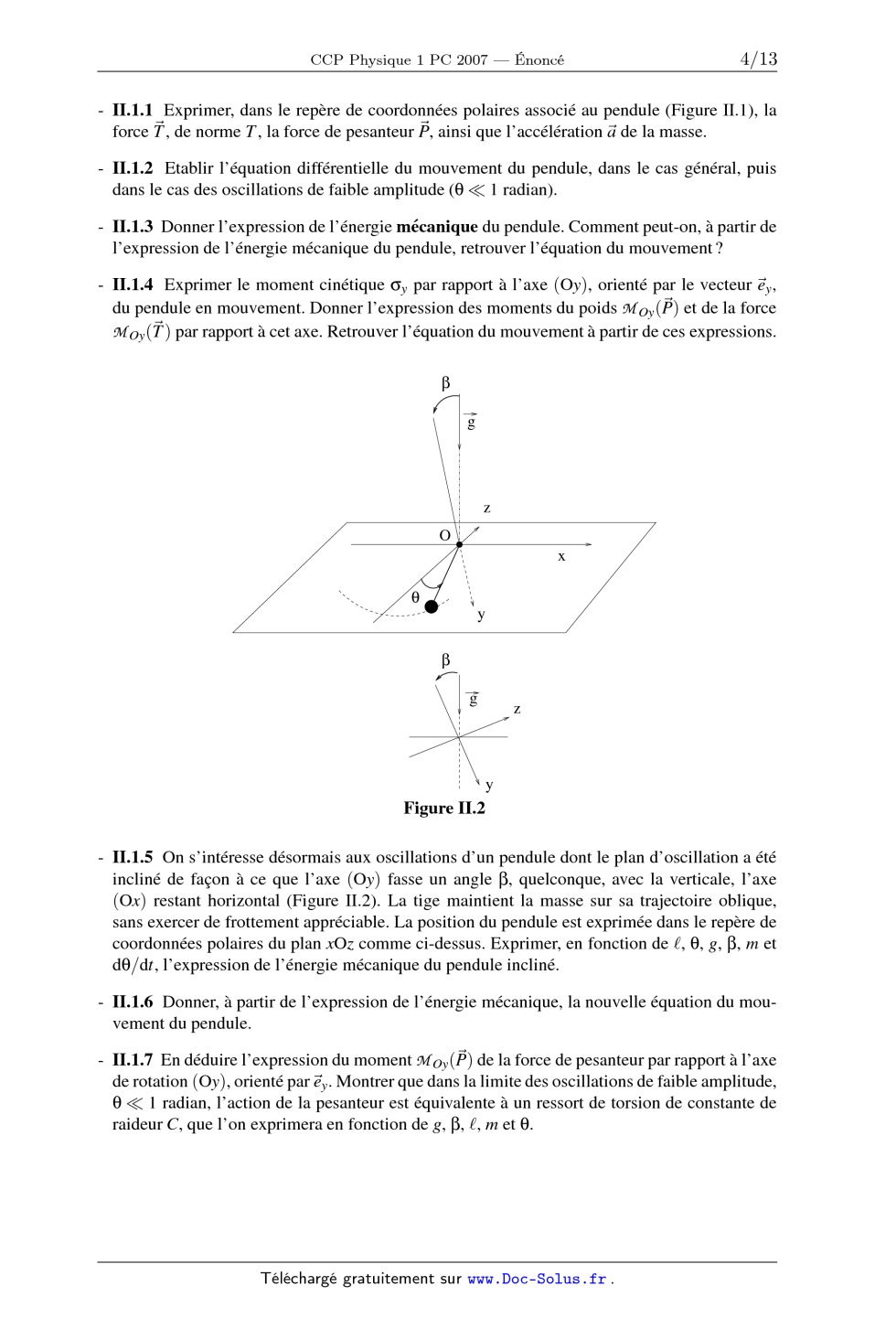

- II.1.1 Exprimer, dans le repère de coordonnées polaires associé au pendule
(Figure 11.1), la
force T, de norme T, la force de pesanteur P, ainsi que l'accélération Zi de la
masse.

- II.1.2 Etablir l'équation différentielle du mouvement du pendule, dans le cas
général, puis
dans le cas des oscillations de faible amplitude (@ << 1 radian).

- II.1.3 Donner l'expression de l'énergie mécanique du pendule. Comment
peut--on, a partir de
l'expression de l'énergie mécanique du pendule, retrouver l'équation du
mouvement?

- II.1.4 Exprimer le moment cinétique oy par rapport à l'axe (Ov), orienté par
le vecteur @,
du pendule en mouvement. Donner l'expression des moments du poids MOy(Ë) et de
la force
MOy(Ï") par rapport a cet axe. Retrouver l'équation du mouvement a partir de
ces expressions.

Y

Figure II.2

- II.1.5 On s'intéresse désormais aux oscillations d'un pendule dont le plan
d'oscillation a été
incliné de facon a ce que l'axe (Ov) fasse un angle B, quelconque, avec la
verticale, l'axe
(Ox) restant horizontal (Figure 11.2). La tige maintient la masse sur sa
trajectoire oblique,
sans exercer de frottement appréciable. La position du pendule est exprimée
dans le repère de
coordonnées polaires du plan sz comme ci-dessus. Exprimer, en fonction de EUR,
9, g, B, m et
de / dt, l'expression de l'énergie mécanique du pendule incliné.

- II.1.6 Donner, à partir de l'expression de l'énergie mécanique, la nouvelle
équation du mou-
vement du pendule.

- II.1.7 En déduire l'expression du moment MOy(Ë) de la force de pesanteur par
rapport à l'axe
de rotation (Ov), orienté par @. Montrer que dans la limite des oscillations de
faible amplitude,
9 << 1 radian, l'action de la pesanteur est équivalente à un ressort de torsion
de constante de
raideur C, que l'on exprimera en fonction de g, B, EUR , m et 9.

4/13

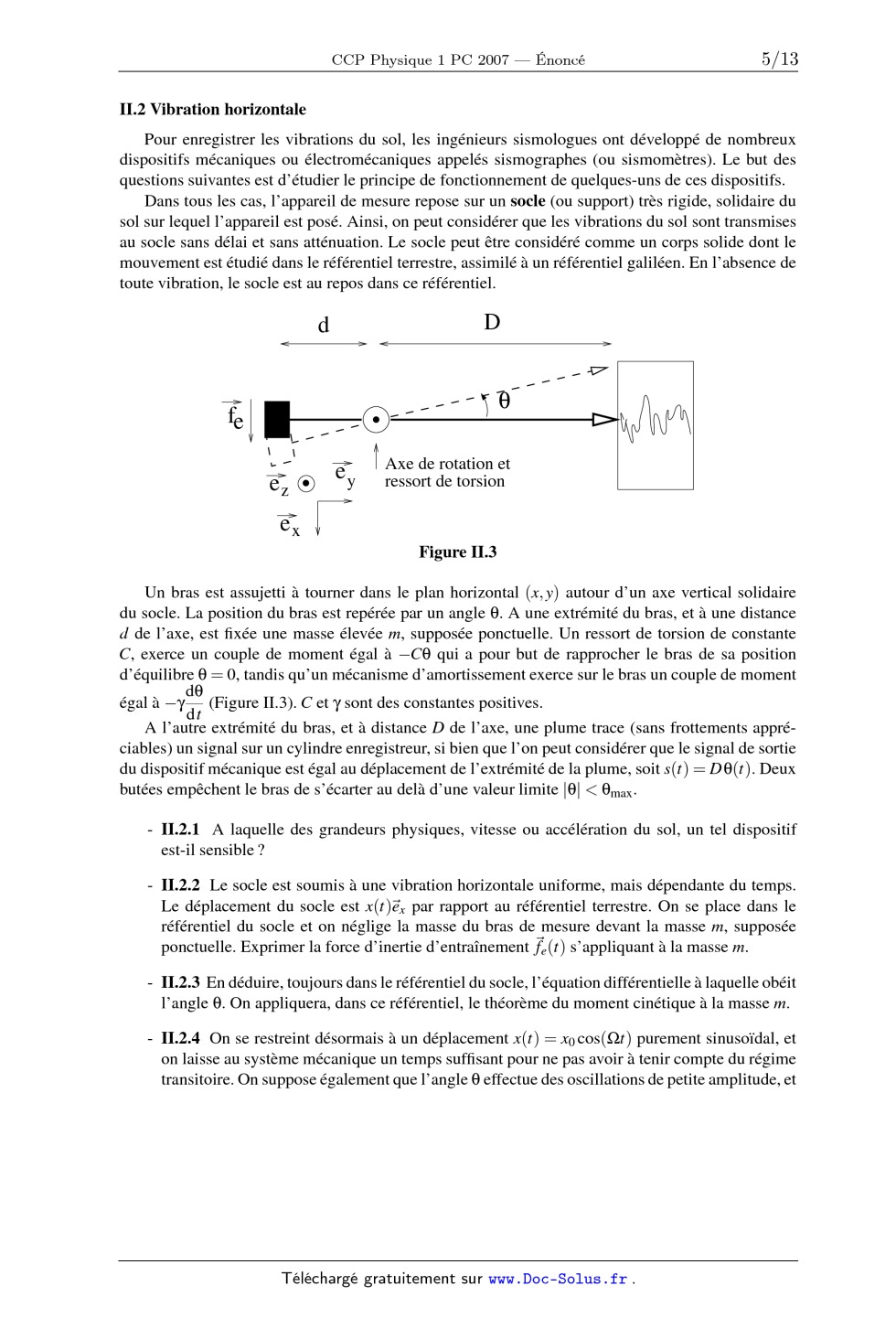

II.2 Vibration horizontale

Pour enregistrer les vibrations du sol, les ingénieurs sismologues ont
développé de nombreux
dispositifs mécaniques ou électromécaniques appelés sismographes (ou
sismomètres). Le but des
questions suivantes est d'étudier le principe de fonctionnement de
quelques--uns de ces dispositifs.

Dans tous les cas, l'appareil de mesure repose sur un socle (ou support) très
rigide, solidaire du
sol sur lequel l'appareil est posé. Ainsi, on peut considérer que les
vibrations du sol sont transmises
au socle sans délai et sans atténuation. Le socle peut être considéré comme un
corps solide dont le
mouvement est étudié dans le référentiel terrestre, assimilé à un référentiel
galiléen. En l'absence de
toute vibration, le socle est au repos dans ce référentiel.

(1 D
/ / V
+ / / / / ' Î @
felH®* >
\, / /
\ \ _
» * % T Axe de rotat1on et
ressort de torsion

eZ® y
EURXJ

Un bras est assujetti à tourner dans le plan horizontal (x,y) autour d'un axe
vertical solidaire
du socle. La position du bras est repérée par un angle 9. A une extrémité du
bras, et à une distance
d de l'axe, est fixée une masse élevée m, supposée ponctuelle. Un ressort de
torsion de constante
C, exerce un couple de moment égal à --C9 qui a pour but de rapprocher le bras
de sa position
d'équilibre 9 = 0, tandis qu'un mécanisme d'amortissement exerce sur le bras un
couple de moment

Figure II.3

é al à -- -- (Fi ure 11.3). C et sont des constantes ositives.
g Y d t g Y P

A l'autre extrémité du bras, et à distance D de l'axe, une plume trace (sans
frottements appré-
ciables) un signal sur un cylindre enregistreur, si bien que l'on peut
considérer que le signal de sortie
du dispositif mécanique est égal au déplacement de l'extrémité de la plume,
soit s(t) : D 9(t). Deux
butées empêchent le bras de s'écarter au delà d'une valeur limite \9\ < 9maX.

- II.2.1 A laquelle des grandeurs physiques, vitesse ou accélération du sol, un
tel dispositif
est-il sensible ?

- II.2.2 Le socle est soumis à une vibration horizontale uniforme, mais
dépendante du temps.
Le déplacement du socle est x(t)ê'x par rapport au référentiel terrestre. On se
place dans le
référentiel du socle et on néglige la masse du bras de mesure devant la masse
m, supposée
ponctuelle. Exprimer la force d'inertie d'entraînement Îe(t) s'appliquant àla
masse m.

- II.2.3 En déduire, toujours dans le référentiel du socle, l'équation
différentielle à laquelle obéit
l'angle 9. On appliquera, dans ce référentiel, le théorème du moment cinétique
àla masse m.

- II.2.4 On se restreint désormais à un déplacement x(t) : x0 cos(Qt) purement
sinusoïdal, et
on laisse au système mécanique un temps suffisant pour ne pas avoir à tenir
compte du régime
transitoire. On suppose également que l'angle 9 effectue des oscillations de
petite amplitude, et

5/13

bien inférieures à 1 radian. Exprimer alors l'amplitude E du signal de sortie,
comme le produit
de l'amplitude Ee du signal d'entrée, et d'une fonction de transfert Ii(Q), où
fiexp(th) et
& exp(th) sont les représentations complexes respectives des fonctions
sinusoïdales s(t) et
fe(t) (avec fe(t), projection de la force d'inertie Îe(t) sur l'axe Ox).

- II.2.5 Tracer le diagramme de Bode asymptotique (amplitude et phase), et
reconnaître la
nature du << filtre >> Ii(Q).

- II.2.6 Une vibration d'amplitude x0 = 1 cm et de fréquence 1 Hz fait-elle
sortir l'appareil de
mesure de son régime normal de fonctionnement 191 < EUR"... ?
Données : Gmax : O, 1 rad, 7: 0,2 J.s.rad_1, m = 1 kg, d = 10 cm, D = 1 m, C =
0,3 Jrad--1.

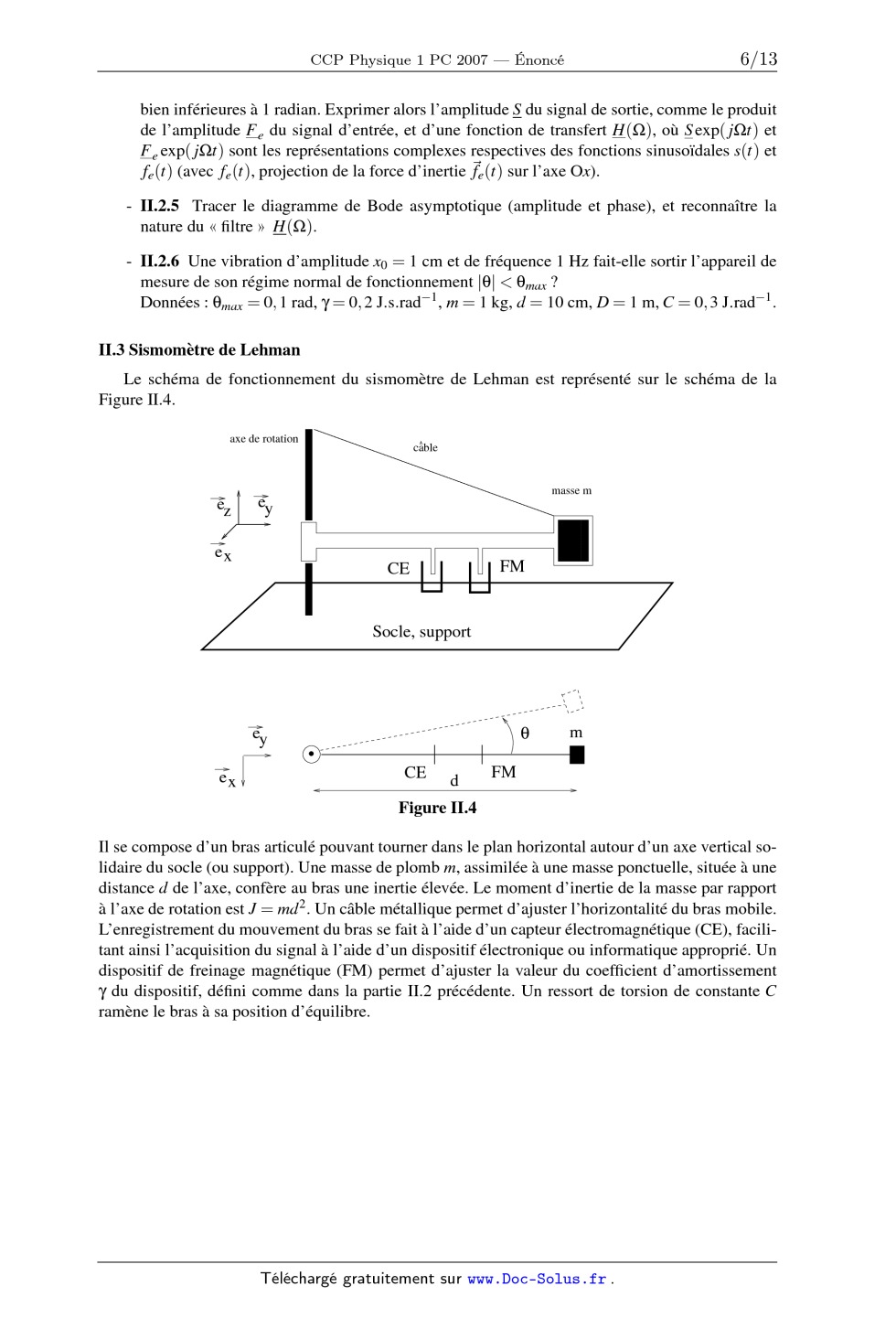

II.3 Sismomètre de Lehman

Le schéma de fonctionnement du sismomètre de Lehman est représenté sur le
schéma de la
Figure 11.4.

axe de rotation
cable

masse m

CE "| | |FM
I_I |_l

Socle, support

Îy \e m
e @" l
à " CE (1

Figure II.4

Il se compose d'un bras articulé pouvant tourner dans le plan horizontal autour
d'un axe vertical so-
lidaire du socle (ou support). Une masse de plomb m, assimilée à une masse
ponctuelle, située à une
distance d de l'axe, confère au bras une inertie élevée. Le moment d'inertie de
la masse par rapport
à l'axe de rotation est] : md2. Un câble métallique permet d'ajuster
l'horizontalité du bras mobile.
L'enregistrement du mouvement du bras se fait a l'aide d'un capteur
électromagnétique (CE), facili-
tant ainsi l'acquisition du signal à l'aide d'un dispositif électronique ou
informatique approprié. Un
dispositif de freinage magnétique (FM) permet d'ajuster la valeur du
coefficient d'amortissement
y du dispositif, défini comme dans la partie 11.2 précédente. Un ressort de
torsion de constante C
ramène le bras à sa position d'équilibre.

6/13

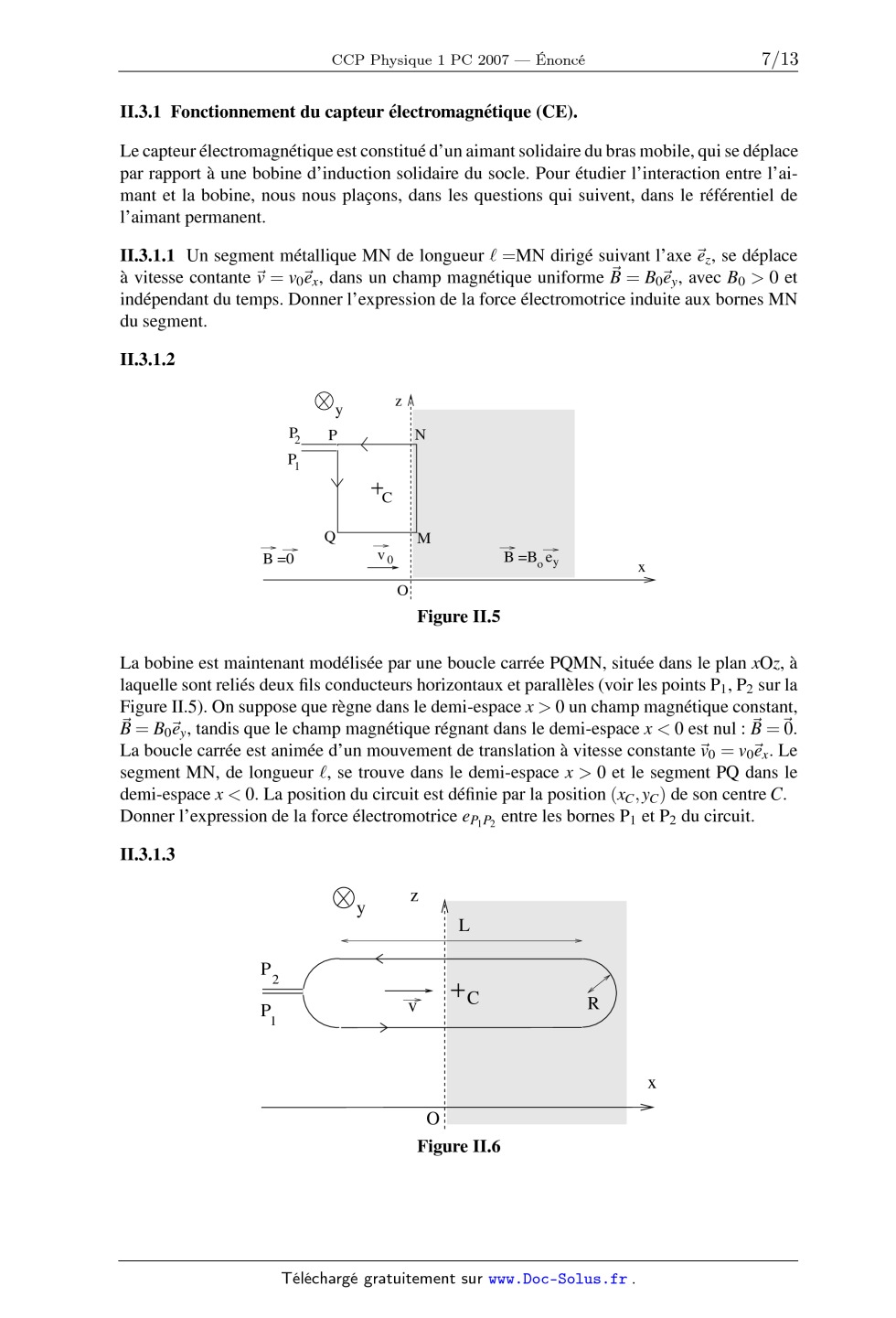

II.3.1 Fonctionnement du capteur électromagnétique (CE).

Le capteur électromagnétique est constitué d'un aimant solidaire du bras
mobile, qui se déplace
par rapport a une bobine d'induction solidaire du socle. Pour étudier
l'interaction entre l'ai-
mant et la bobine, nous nous plaçons, dans les questions qui suivent, dans le
référentiel de
l'aimant permanent.

II.3.1.1 Un segment métallique MN de longueur EUR =MN dirigé suivant l'axe ê},
se déplace
à vitesse contante ? : v0ê'x, dans un champ magnétique uniforme B : B0ê'y, avec
BO > 0 et
indépendant du temps. Donner l'expression de la force électromotrice induite
aux bornes MN
du segment.

II.3.1.2
@, A

P2 P / N

_' \

P1

\
+C
B =Î Vo B =BÛeÎ

: X
0:
Figure 11.5

La bobine est maintenant modélisée par une boucle carrée PQMN, située dans le
plan sz, a
laquelle sont reliés deux fils conducteurs horizontaux et parallèles (voir les
points P1, P2 sur la
Figure 11. 5). On suppose que règne dans le demi- -espace x > () un champ
magnétique constant,
B= BOey, tandis que le champ magnétique régnant dans le demi- -espace x < 0 est
nul: B: 0.
La boucle carrée est animée d' un mouvement de translation a vitesse constante
v0-- _ voex. Le
segment MN, de longueur 6, se trouve dans le demi-espace x > () et le segment
PQ dans le
demi-espace x < 0. La position du circuit est définie par la position (xc, 375)
de son centre C.
Donner l'expression de la force électromotrice ep1 [32 entre les bornes P1 et
P2 du circuit.

II.3.1.3
®}, Z /\
L
/ + /
\ ? C R
x
05
Figure II.6

7/13

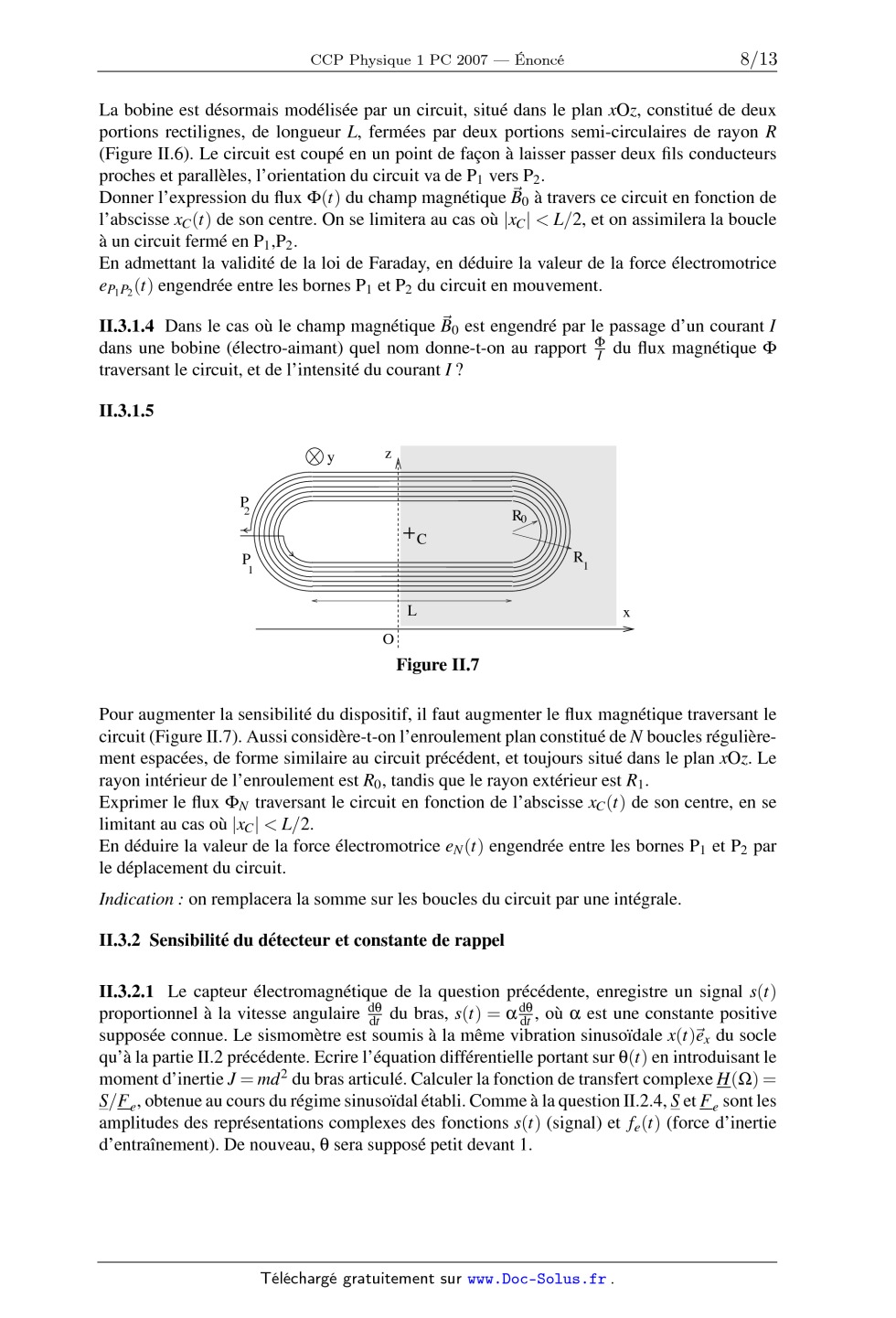

La bobine est désormais modélisée par un circuit, situé dans le plan sz,
constitué de deux
portions rectilignes, de longueur L, fermées par deux portions
semi--circulaires de rayon R
(Figure 11.6). Le circuit est coupé en un point de facon a laisser passer deux
fils conducteurs
proches et parallèles, l'orientation du circuit va de P1 vers P2.

Donner l'expression du flux > ainsi obtenu.

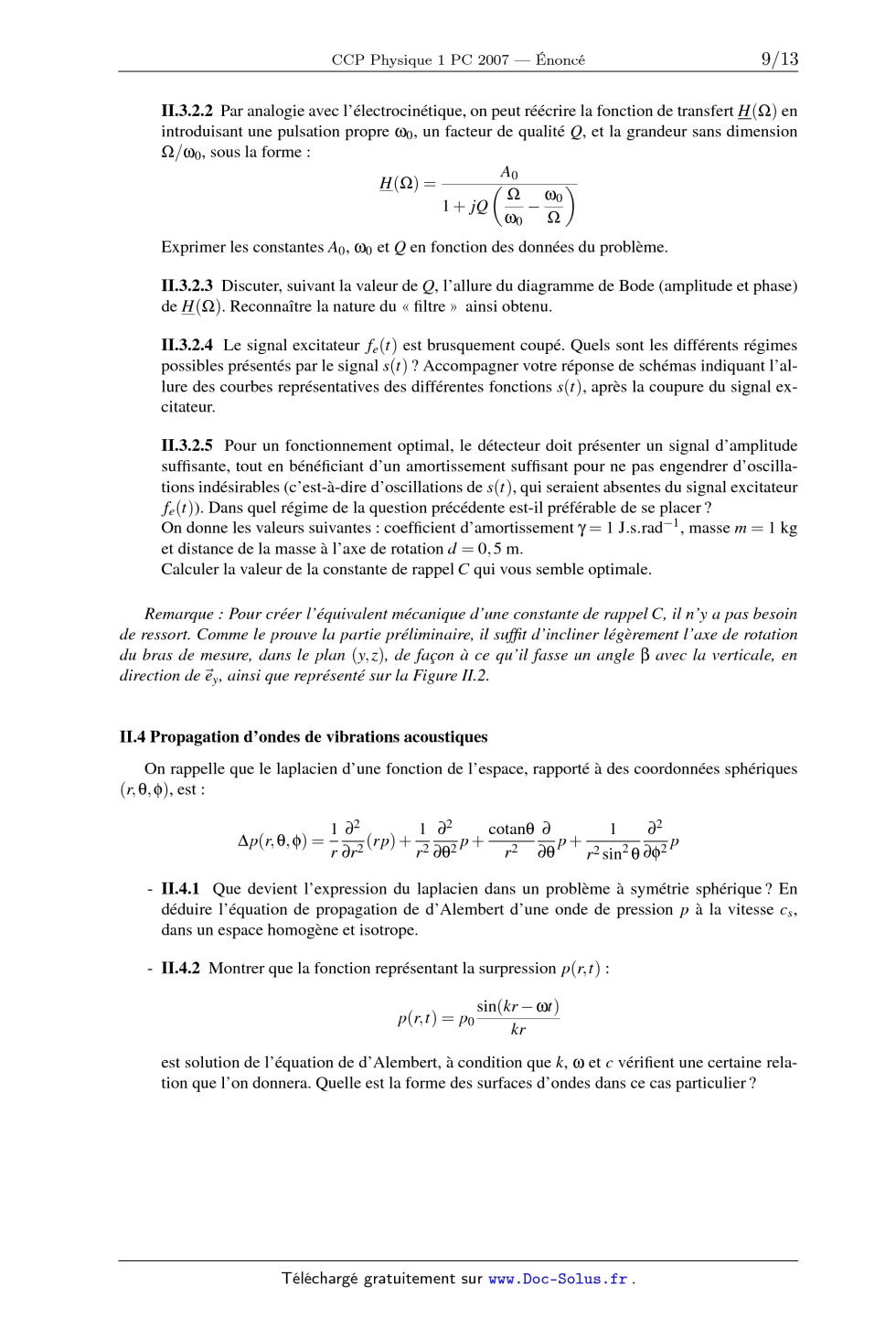

II.3.2.4 Le signal excitateur fe(t) est brusquement coupé. Quels sont les
différents régimes
possibles présentés par le signal s(t) ? Accompagner votre réponse de schémas
indiquant l'al-
lure des courbes représentatives des différentes fonctions s(t), après la
coupure du signal ex-
citateur.

II.3.2.5 Pour un fonctionnement optimal, le détecteur doit présenter un signal
d'amplitude
suffisante, tout en bénéficiant d'un amortissement suffisant pour ne pas
engendrer d'oscilla-
tions indésirables (c'est-à-dire d'oscillations de s(t), qui seraient absentes
du signal excitateur
fe(t)). Dans quel régime de la question précédente est-il préférable de se
placer ?

On donne les valeurs suivantes : coefficient d'amortissement y = ] J.s.rad_1,
masse m = 1 kg
et distance de la masse à l'axe de rotation cl : 0,5 m.

Calculer la valeur de la constante de rappel C qui vous semble optimale.

Remarque : Pour créer l'équivalent mécanique d'une constante de rappel C, il
n'y a pas besoin
de ressort. Comme le prouve la partie préliminaire, il sufit d'incliner
légèrement l'axe de rotation
du bras de mesure, dans le plan (y,z), de façon a ce qu'il fasse un angle B
avec la verticale, en
direction de @, ainsi que représenté sur la Figure 11.2.

11.4 Propagation d'ondes de vibrations acoustiques

On rappelle que le laplacien d'une fonction de l'espace, rapporté à des
coordonnées sphériques
(r, 9,(1)), est:

_ l 82 l 82 cotan9 &) l 82
AP(ïaea'?) _rôî(rp)+rîfip+r--ZÊP+MOEP

- II.4.1 Que devient l'expression du laplacien dans un problème a symétrie
sphérique ? En
déduire l'équation de propagation de d'Alembert d'une onde de pression p a la
vitesse cs,
dans un espace homogène et isotrope.

- II.4.2 Montrer que la fonction représentant la surpression p(r, t) :

sin(kr -- (Qt)

[' :
p(r,) po kr

est solution de l'équation de d'Alembert, a condition que k, 00 et c vérifient
une certaine rela-
tion que l'on donnera. Quelle est la forme des surfaces d'ondes dans ce cas
particulier ?

9/13

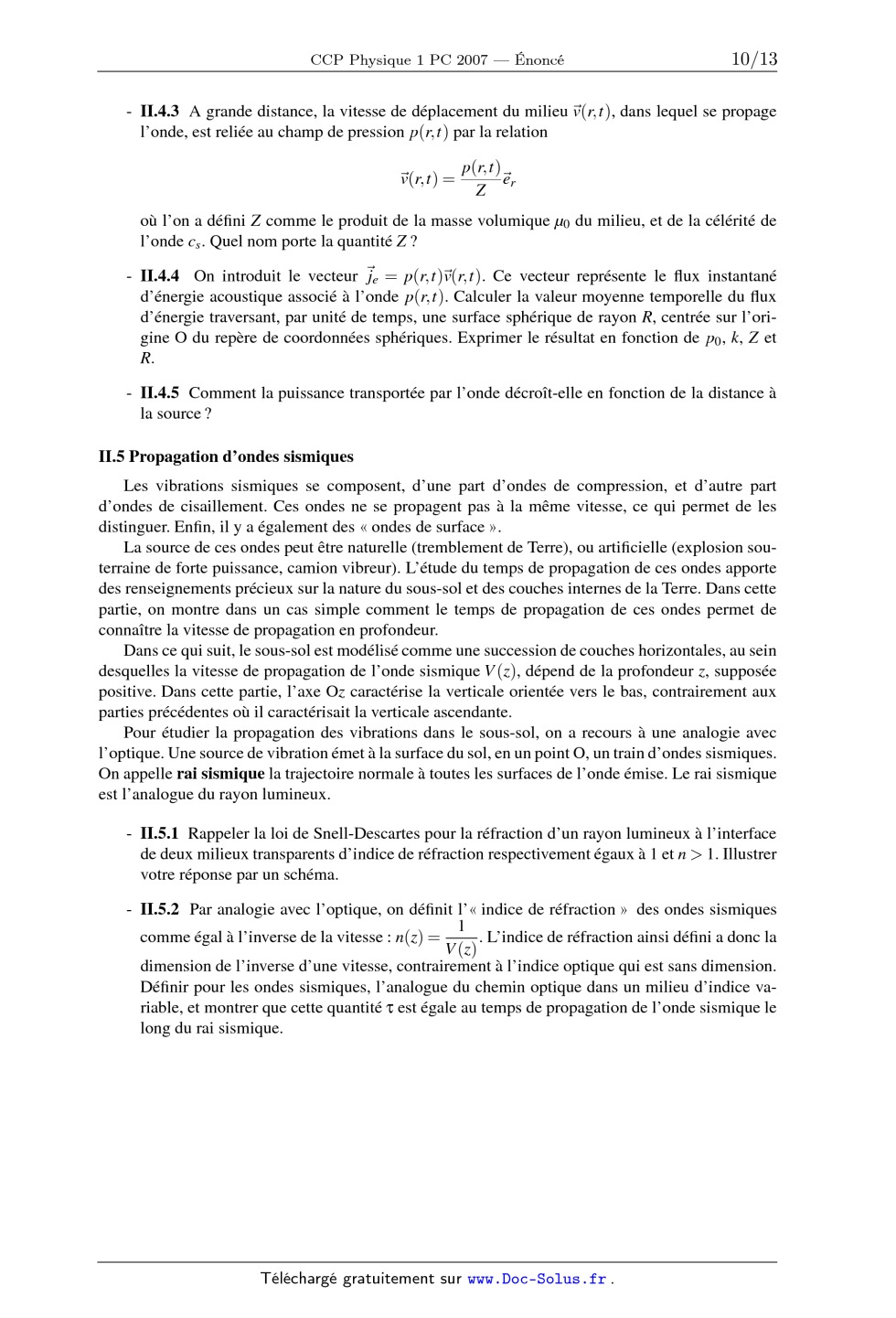

- II.4.3 A grande distance, la vitesse de déplacement du milieu V(r, t), dans
lequel se propage
l'onde, est reliée au champ de pression p(r, t) par la relation

p(r,t)s

V(r,t)= Z er

où l'on a défini Z comme le produit de la masse volumique ,u() du milieu, et de
la célérité de
l'onde cs. Quel nom porte la quantité Z ?

- II.4.4 On introduit le vecteur Îe : p(r,t)î(r,t). Ce vecteur représente le
flux instantané
d'énergie acoustique associé à l'onde p(r,t). Calculer la valeur moyenne
temporelle du flux
d'énergie traversant, par unité de temps, une surface sphérique de rayon R,
centrée sur l'ori-
gine O du repère de coordonnées sphériques. Exprimer le résultat en fonction de
po, k, Z et
R.

- II.4.5 Comment la puissance transportée par l'onde décroît-elle en fonction
de la distance a
la source ?

II.5 Propagation d'ondes sismiques

Les vibrations sismiques se composent, d'une part d'ondes de compression, et
d'autre part
d'ondes de cisaillement. Ces ondes ne se propagent pas a la même vitesse, ce
qui permet de les
distinguer. Enfin, il y a également des << ondes de surface >>.

La source de ces ondes peut être naturelle (tremblement de Terre), ou
artificielle (explosion sou-
terraine de forte puissance, camion vibreur). L'étude du temps de propagation
de ces ondes apporte
des renseignements précieux sur la nature du sous--sol et des couches internes
de la Terre. Dans cette
partie, on montre dans un cas simple comment le temps de propagation de ces
ondes permet de
connaitre la vitesse de propagation en profondeur.

Dans ce qui suit, le sous--sol est modélisé comme une succession de couches
horizontales, au sein
desquelles la vitesse de propagation de l'onde sismique V(z), dépend de la
profondeur z, supposée
positive. Dans cette partie, l'axe Oz caractérise la verticale orientée vers le
bas, contrairement aux
parties précédentes où il caractérisait la verticale ascendante.

Pour étudier la propagation des vibrations dans le sous-sol, on a recours a une
analogie avec
l'optique. Une source de vibration émet a la surface du sol, en un point 0, un
train d'ondes sismiques.
On appelle rai sismique la trajectoire normale à toutes les surfaces de l'onde
émise. Le rai sismique
est l'analogue du rayon lumineux.

- II.5.1 Rappeler la loi de Snell-Descartes pour la réfraction d'un rayon
lumineux à l'interface
de deux milieux transparents d'indice de réfraction respectivement égaux à l et
n > 1. Illustrer
votre réponse par un schéma.

- II.S.2 Par analogie avec l'optique, on définit 1' << indice de réfraction >>
des ondes sismiques

comme égal à l'inverse de la v1tesse : n(z) : m. L'indice de réfraction a1ns1
defini a donc la
z

dimension de l'inverse d'une vitesse, contrairement à l'indice optique qui est
sans dimension.
Définir pour les ondes sismiques, l'analogue du chemin optique dans un milieu
d'indice va-
riable, et montrer que cette quantité T. est égale au temps de propagation de
l'onde sismique le
long du rai sismique.

10/13

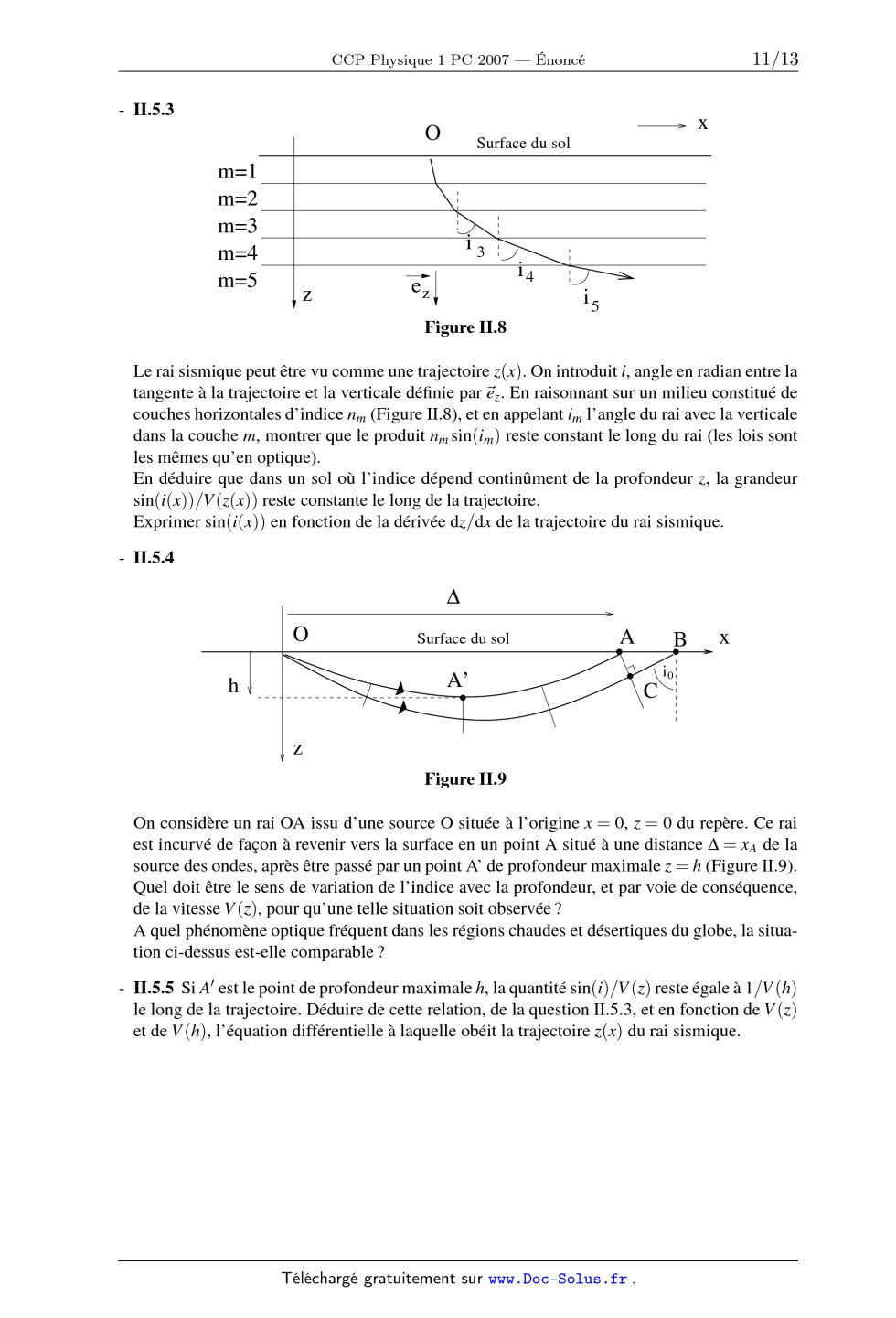

- 11.5.3

X
0 Surface du sol
m=l \
m=2 \;

m=5 --e'l 14 j\
v Z Z 15
Figure 11.8

Le rai sismique peut être vu comme une trajectoire z(x). On introduit i, angle
en radian entre la
tangente à la trajectoire et la verticale définie par ê}. En raisonnant sur un
milieu constitué de
couches horizontales d'indice n... (Figure 11.8), et en appelant i... l'angle
du rai avec la verticale
dans la couche m, montrer que le produit n... sin(i...) reste constant le long
du rai (les lois sont
les mêmes qu'en optique).

En déduire que dans un sol où l'indice dépend continûment de la profondeur z,
la grandeur
sin(i (x)) / V(z(x)) reste constante le long de la trajectoire.

Exprimer sin(i(x)) en fonction de la dérivée dz / dx de la trajectoire du rai
sismique.

11.5.4
A

0 Surface du sol A B X

A?

Figure 11.9

On considère un rai OA issu d'une source 0 située à l'origine x = 0, z = () du
repère. Ce rai
est incurvé de façon à revenir vers la surface en un point A situé a une
distance A : xA de la
source des ondes, après être passé par un point A' de profondeur maximale z = h
(Figure 11.9).
Quel doit être le sens de variation de l'indice avec la profondeur, et par voie
de conséquence,
de la vitesse V(z), pour qu'une telle situation soit observée ?

A quel phénomène optique fréquent dans les régions chaudes et désertiques du
globe, la situa-
tion ci-dessus est-elle comparable ?

1155 Si A' est le point de profondeur maximale h, la quantité sin(i) /V(z)
reste égale à ] /V(h)
le long de la trajectoire. Déduire de cette relation, de la question 11.53, et
en fonction de V(z)
et de V(h), l'équation différentielle a laquelle obéit la trajectoire z(x) du
rai sismique.

11/13

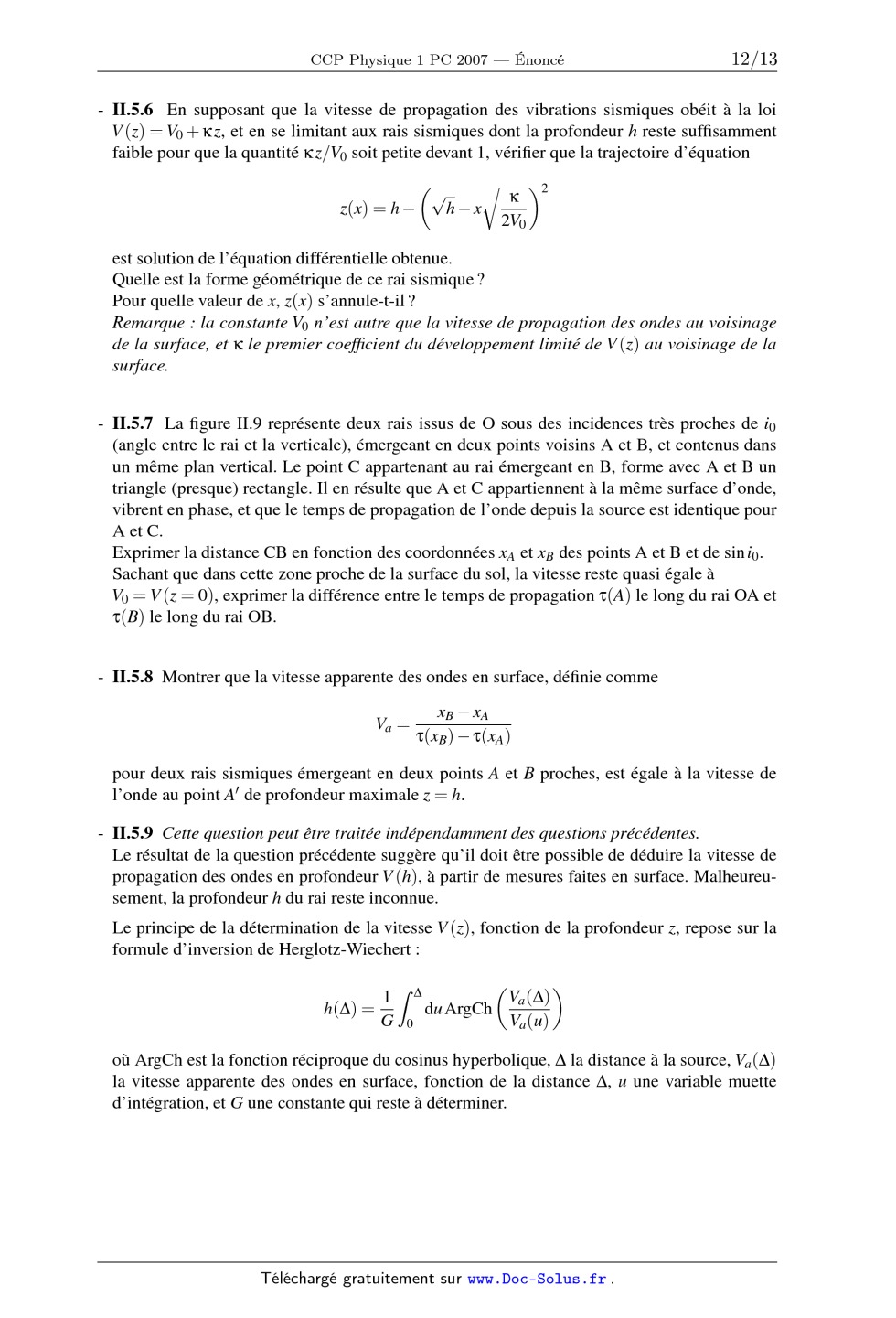

- II.S.6 En supposant que la vitesse de propagation des vibrations sismiques
obéit à la loi
V(z) = V0 + Kz, et en se limitant aux rais sismiques dont la profondeur il
reste suffisamment
faible pour que la quantité Kz/VO soit petite devant ], vérifier que la
trajectoire d'équation

z(x)=h-- (Æ--xÆ>Z

est solution de l'équation différentielle obtenue.

Quelle est la forme géométrique de ce rai sismique ?

Pour quelle valeur de x, z(x) s'annule-t-il ?

Remarque : la constante Vo n'est autre que la vitesse de propagation des ondes
au voisinage
de la surface, et K le premier coeflicient du développement limité de V(z) au
voisinage de la
surface.

- II.S.7 La figure 11.9 représente deux rais issus de 0 sous des incidences
très proches de i0
(angle entre le rai et la verticale), émergeant en deux points voisins A et B,
et contenus dans
un même plan vertical. Le point C appartenant au rai émergeant en B, forme avec
A et B un
triangle (presque) rectangle. Il en résulte que A et C appartiennent a la même
surface d'onde,
vibrent en phase, et que le temps de propagation de l'onde depuis la source est
identique pour
A et C.

Exprimer la distance CB en fonction des coordonnées xA et xB des points A et B
et de sin i().
Sachant que dans cette zone proche de la surface du sol, la vitesse reste quasi
égale à

V0 = V(z : ()), exprimer la différence entre le temps de propagation T(A) le
long du rai OA et
"((B) le long du rai OB.

- II.S.8 Montrer que la vitesse apparente des ondes en surface, définie comme

XB --XA
"t(xB) -- T(XA)

va:

pour deux rais sismiques émergeant en deux points A et B proches, est égale à
la vitesse de
l'onde au point A' de profondeur maximale z = h.

- II.5.9 Cette question peut être traitée indépendamment des questions
précédentes.
Le résultat de la question précédente suggère qu'il doit être possible de
déduire la vitesse de
propagation des ondes en profondeur V(h), a partir de mesures faites en
surface. Malheureu-
sement, la profondeur h du rai reste inconnue.

Le principe de la détermination de la vitesse V(z), fonction de la profondeur
z, repose sur la
formule d'inversion de Herglotz-Wiechert :

Va (A) )

h(A) : è/0AduArgCh (Va...)

où ArgCh est la fonction réciproque du cosinus hyperbolique, A la distance a la
source, Va(A)
la vitesse apparente des ondes en surface, fonction de la distance A, u une
variable muette
d'intégration, et G une constante qui reste à déterminer.

12/13

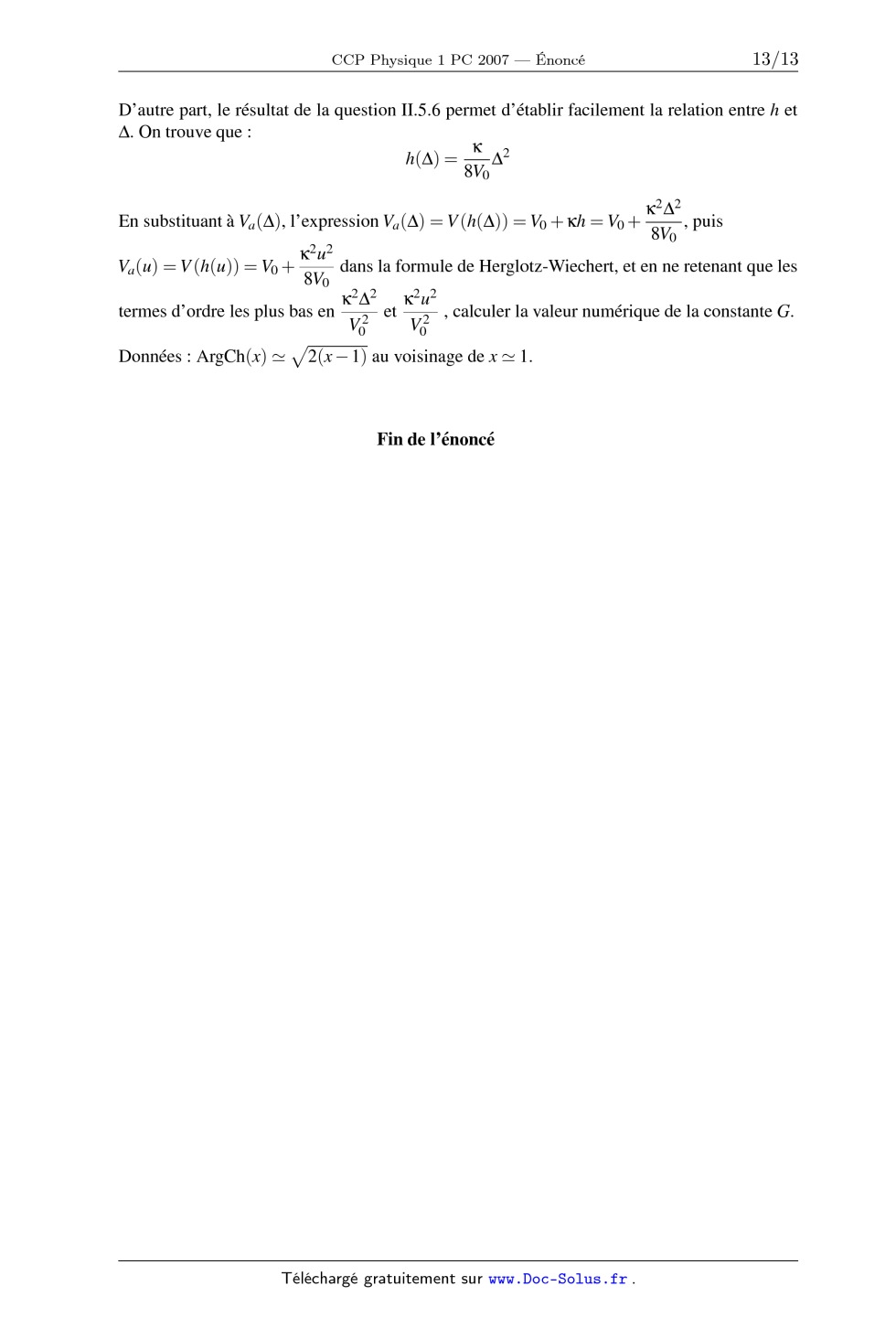

D'autre part, le résultat de la question 11.5.6 permet d'établir facilement la
relation entre h et
A. On trouve que :

K
h A = --A2
( ) %
1<2A2
En substituant a Va(A), l'expression Va(A) : V(h(A)) : V0 + Kh : V0 + W' puis
0
2 2
K
Va(u) = V(h(u)) : V0 + % dans la formule de Herglotz-Wiechert, et en ne
retenant que les
0 1<2A2 K2u2
termes d'ordre les plus bas en ? et ? , calculer la valeur numérique de la
constante G.
0 0

Données : ArgCh(x) : 2(x -- 1) au voisinage de x : 1.

Fin de l'énoncé

13/13

Extrait du corrigé obtenu par reconnaissance optique des caractères



CCP Physique 1 PC 2007 -- Corrigé
Ce corrigé est proposé par Aymeric Spiga (Enseignant-chercheur à l'université) ;
il a été relu par Pierre-Marie Billangeon (ESPCI) et Stéphane Ravier
(Professeur en
CPGE).

Cette épreuve est composée de deux problèmes distincts. Le premier est un court
exercice faisant intervenir des notions élémentaires de statique des fluides et
d'optique
géométrique. Le but est de différencier expérimentalement des pierres de
propriétés
physiques distinctes. Le deuxième, beaucoup plus long, propose d'aborder
plusieurs
aspects de la mesure des ondes sismiques.
· Dans la partie II.1, un préliminaire de mécanique du point et du solide montre
comment obtenir, à moindre coût, un dispositif similaire à un ressort de torsion
de constante de rappel réglable.
· La partie II.2 propose une analyse du comportement fréquentiel d'un
sismomètre élémentaire.
· La partie II.3 s'intéresse au sismomètre de Lehman, plus élaboré. L'étude de
son capteur électromagnétique, proposée à la question II.3.1, permet d'aborder
des notions d'induction magnétique. La question II.3.2 étudie la sensibilité
de ce sismomètre au moyen d'une approche similaire à celle adoptée dans la
partie II.2.
· La partie II.4 rappelle des résultats classiques sur la propagation d'ondes
acoustiques.
· La partie II.5 porte sur les ondes sismiques elles-mêmes, dont la propagation
dans le sol peut être caractérisée par analogie avec la propagation des rayons
lumineux dans un milieu d'indice de réfraction variable. Une introduction aux
méthodes d'inversion en sismologie est proposée en fin de partie.
L'épreuve, bien équilibrée, aborde divers thèmes de physique intégrant des
éléments des programmes de PCSI et de PC. Les parties peuvent être traitées
indépendamment, même si leur enchaînement obéit à une certaine cohérence. Les
questions
ne comportent pas de difficultés particulières, et certaines parties sont même
très
proches de raisonnements effectués en cours. L'épreuve constitue donc un
excellent
problème de révision, assez long mais très didactique.

Indications
Problème I
I.1.1 Comment varie le volume immergé ?
I.2.1 Commencer par énoncer les lois de Snell-Descartes.
Problème II
-

II.1.4 La base (
er , -
e , -
ey ) est-elle directe ?
II.1.5 Le plan (xOz) est le support du mouvement. Expliquer pourquoi la
situation est équivalente à celle des questions précédentes, mais avec une
gravité
« équivalente » g  plus faible que g.
II.1.7 Contrairement à ce qui est indiqué dans l'énoncé, la variable
n'intervient
pas dans l'expression de C.
II.2.1 Le sismomètre détecte le caractère non galiléen du référentiel « socle ».
Quel type de mouvement faut-il donc imprimer au socle pour que le référentiel
ne soit pas galiléen ?
II.2.4 Mettre la fonction de transfert sous forme canonique.
II.3.1.1 De quel type de phénomène d'induction s'agit-il ? Quelle est la
méthode la
plus appropriée pour calculer la force électromotrice ?
II.3.1.2 Distinguer le cas où |xC | < /2 de celui où |xC | > /2.
II.3.1.5 Veiller à l'homogénéité de la formule lors du passage de la somme
discrète à
l'intégrale.
II.3.2.1 Quelles sont les différences avec le montage de la partie II.2 ?
II.3.2.4 Que devient l'équation différentielle du mouvement lorsque le signal
excitateur est coupé ? Distinguer les régimes de relaxation à l'aide de
l'équation
caractéristique.
II.4.4 Contrairement à ce qu'indique l'énoncé, le résultat ne dépend pas de R.
II.5.3 Inscrire l'angle i dans un triangle rectangle de côtés dz et dx.
II.5.6 À l'aide de la formule donnée par l'énoncé, écrire la dérivée dz/ dx
sans faire
intervenir x.
II.5.9 En linéarisant l'intégrande au moyen de l'approximation indiquée,
commencer par montrer que l'intégrale est proportionnelle à 2 .

Les conseils du jury
Le rapport du jury note pour sa part que « l'épreuve s'est avérée longue et
aucun candidat n'a été en mesure de la terminer. En revanche, de nombreuses
questions faciles réparties tout au long de l'épreuve ont permis à la grande
majorité des candidats de bien composer. Des questions portant sur des points
a priori simples et fondamentaux du programme se sont en fait révélées très
discriminantes. »
Les erreurs les plus fréquentes relevées dans le rapport d'épreuve sont les
suivantes :
· « Les tracés incorrects de rayons réfractés à la traversée d'un dioptre. »
· « La méconnaissance du pendule pesant (équation différentielle fausse,
énergie potentielle de gravitation incorrecte). »
· « Les f.é.m. « vectorielles » et autres confusions entre force et force
électromotrice. »
· « Les erreurs de signe dans les fem d'induction, surtout dans des cas
élémentaires relevant de l'application directe du cours. »
· « La méconnaissance des régimes libres d'un oscillateur RLC ou assimilé. »

Problème I
Jeux d'eau et de lumière
I.1

Vérification des niveaux

I.1.1 Le glaçon est soumis à deux forces :

-

· la force de pesanteur P = g Vg -
g ;

-

· la poussée d'Archimède  = - Vi -
g , opposée au
poids du fluide déplacé (Vi est le volume immergé).

-

-

P

-

g

Ce glaçon est à l'équilibre, et le bilan des forces suivant la
verticale donne

Vi = g Vg

Lorsqu'une masse d'eau m = g Vg fond, la variation du volume immergé est

m
Vi = - g Vg = -

Dans le même temps, cette fonte de glace a augmenté le volume d'eau d'une
quantité
m/ , qui correspond exactement à la diminution du volume immergé.
La fonte du glaçon ne s'accompagne d'aucune variation du niveau h.
Récemment, dans certains articles de presse, l'élévation des mers en situation
de réchauffement climatique est expliquée par la fonte des banquises.
Or, l'application du principe d'Archimède ci-dessus au cas des banquises
(glaces immergées, ou glaces de mer) montre que ce raisonnement est erroné.
Les banquises sur l'océan ne sont cependant pas équivalentes à des glaçons
dans de l'eau, car les glaces de mer sont en général de salinité moins élevée
que
les océans (donc de masse volumique plus faible). Aussi, la fonte des glaces
de mer provoque, en théorie et par ces effets de salinité, une élévation du
niveau des océans. En pratique, néanmoins, cette élévation reste marginale.
L'élévation de niveau observée actuellement (une quinzaine de centimètres au
cours du XXe siècle) est plutôt une conséquence de la dilatation
des masses océaniques proches de la surface. Les glaces continentales non
immergées, comme le Groenland ou l'Antarctique, feraient encore plus
significativement augmenter le niveau des mers (de l'ordre du mètre), en cas de
fonte partielle sur une échelle temporelle de quelques siècles.
Une bonne source d'information pour en savoir plus sur des problèmes de
géophysique est le site http://planet-terre.ens-lyon.fr/planetterre.
I.1.2 Lorsque la pièce de métal de masse m =  V tombe dans l'eau, la variation
de volume immergé de bois dans l'eau est Vi = -m / .
La variation conjointe du volume d'eau est donnée par V = m /  m /
puisque le métal est beaucoup plus dense que l'eau. La diminution de volume
immergé Vi n'est dès lors pas compensée par une augmentation significative V .
Le niveau d'eau h baisse.
