SESSION 2012

PCCH209

EPREUVE SPECIFIQUE - FILIERE PC
____________________

CHIMIE 2
Durée : 4 heures
____________________
N.B. : Le candidat attachera la plus grande importance à la clarté, à la
précision et à la concision de
la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être
une erreur d'énoncé, il le
signalera sur sa copie et devra poursuivre sa composition en expliquant les
raisons des initiatives
qu'il a été amené à prendre.

___________________________________________________________________________________

Les calculatrices sont interdites

Les parties A et B sont indépendantes et dans chacune d'elles, un certain
nombre de questions
peuvent être traitées séparément.
Toute démonstration illisible ou incompréhensible sera considérée comme fausse.

Des données spectrales sont mentionnées en fin de sujet.

1/15

Tournez la page S.V.P.

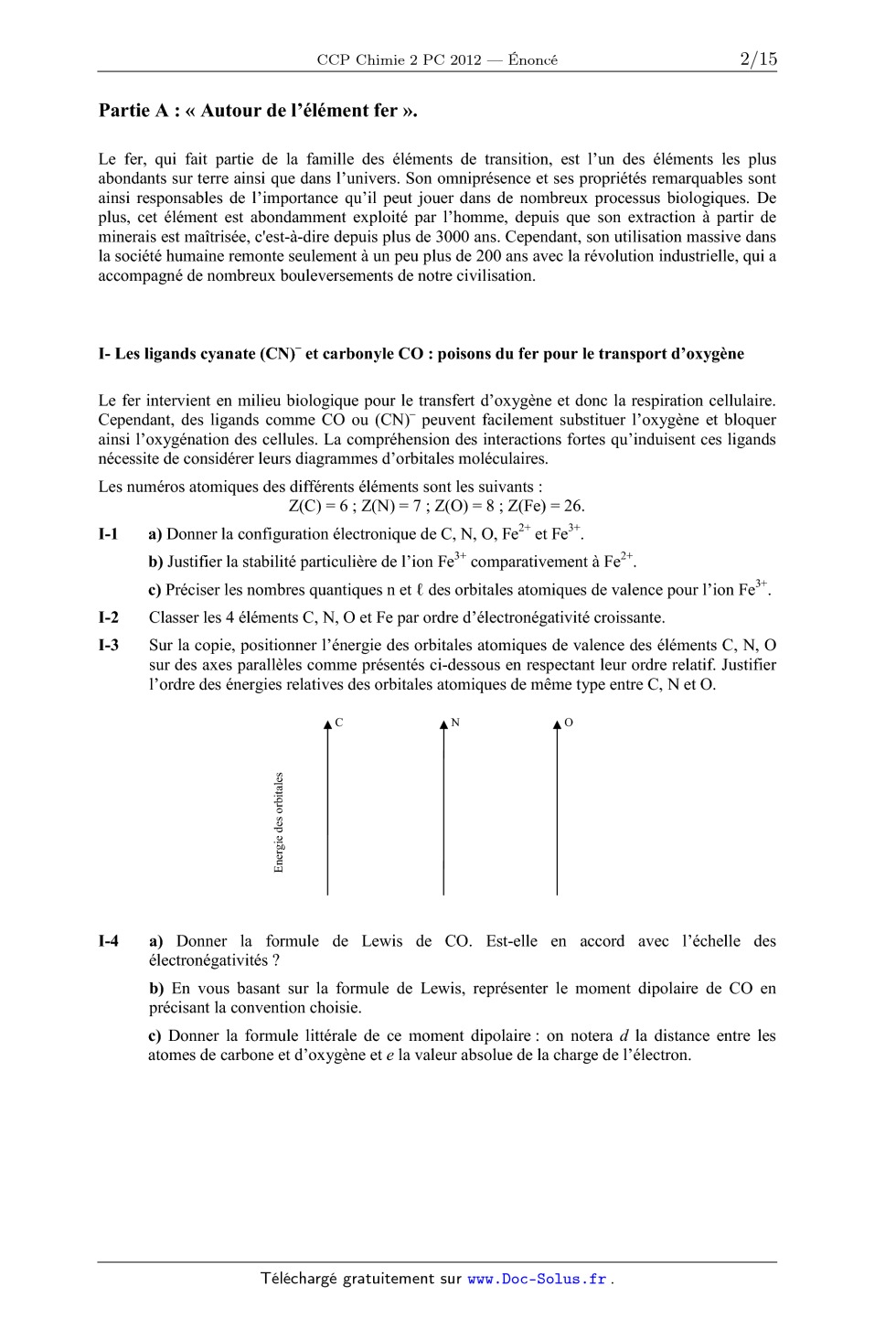

Partie A : « Autour de l'élément fer ».
Le fer, qui fait partie de la famille des éléments de transition, est l'un des
éléments les plus
abondants sur terre ainsi que dans l'univers. Son omniprésence et ses
propriétés remarquables sont
ainsi responsables de l'importance qu'il peut jouer dans de nombreux processus
biologiques. De
plus, cet élément est abondamment exploité par l'homme, depuis que son
extraction à partir de
minerais est maîtrisée, c'est-à-dire depuis plus de 3000 ans. Cependant, son
utilisation massive dans
la société humaine remonte seulement à un peu plus de 200 ans avec la
révolution industrielle, qui a
accompagné de nombreux bouleversements de notre civilisation.

I- Les ligands cyanate (CN)­ et carbonyle CO : poisons du fer pour le transport
d'oxygène
Le fer intervient en milieu biologique pour le transfert d'oxygène et donc la
respiration cellulaire.
Cependant, des ligands comme CO ou (CN)­ peuvent facilement substituer
l'oxygène et bloquer
ainsi l'oxygénation des cellules. La compréhension des interactions fortes
qu'induisent ces ligands
nécessite de considérer leurs diagrammes d'orbitales moléculaires.
Les numéros atomiques des différents éléments sont les suivants :
Z(C) = 6 ; Z(N) = 7 ; Z(O) = 8 ; Z(Fe) = 26.
I-1

a) Donner la configuration électronique de C, N, O, Fe2+ et Fe3+.
b) Justifier la stabilité particulière de l'ion Fe3+ comparativement à Fe2+.
c) Préciser les nombres quantiques n et des orbitales atomiques de valence pour
l'ion Fe3+.

I-2

Classer les 4 éléments C, N, O et Fe par ordre d'électronégativité croissante.

I-3

Sur la copie, positionner l'énergie des orbitales atomiques de valence des
éléments C, N, O
sur des axes parallèles comme présentés ci-dessous en respectant leur ordre
relatif. Justifier
l'ordre des énergies relatives des orbitales atomiques de même type entre C, N
et O.
N

O

Energie des orbitales

C

I-4

a) Donner la formule de Lewis de CO. Est-elle en accord avec l'échelle des
électronégativités ?
b) En vous basant sur la formule de Lewis, représenter le moment dipolaire de
CO en
précisant la convention choisie.
c) Donner la formule littérale de ce moment dipolaire : on notera d la distance
entre les
atomes de carbone et d'oxygène et e la valeur absolue de la charge de
l'électron.

2/15

3/15

Tournez la page S.V.P.

II- Métallothermie du fer
Le procédé industriel actuel d'extraction du fer par fonderie a été découvert
en 1773 : il permet sa
synthèse dans un haut fourneau par réduction de ses oxydes mélangés à du
carbone (coke). De par
son caractère réducteur, le fer n'existe en effet que très rarement à l'état
natif : il est trouvé
naturellement sous des formes oxydées, minerais constitués d'ions Fe2+ et/ou
Fe3+. Un des minerais
les plus couramment utilisés pour l'extraction du fer métallique est l'hématite
de formule Fe2O3.
La figure reportée plus bas donne le diagramme d'Ellingham du fer basé sur les
données
thermodynamiques d'enthalpie libre standard de réaction suivantes :
-1
2 Fe + O2
2 FeO
rG°1 = - 527 + 0,126.T (kJ.mol )
-1
3/2 Fe + O2
1/2 Fe3O4
rG°2 = - 555 + 0,159.T (kJ.mol )
-1
4/3 Fe + O2
2/3 Fe2O3
rG°3 = - 545 + 0,170.T (kJ.mol )
La température correspondant à l'intersection des droites représentant
la figure.

rG°

= f(T) est indiquée sur

Diagramme d'Ellingham
0
Fe/FeO
Fe/Fe O
3

Fe/Fe O

-100

2

4
3

FeO/Fe O
3

4

Fe O /Fe O
3

4

2

3

-1

 G° (kJ.mol )
r

-200

-300

-400

T = 843 K
e

-500

500

700

900

1100
T (K)

4/15

1300

1500

1700

II-1

Sur l'exemple du couple Fe/FeO et en raisonnant en terme d'affinité chimique,
préciser et
justifier l'attribution des domaines de stabilité du réducteur et de l'oxydant
par rapport à la
droite d'Ellingham rG° = f(T).

II-2

a) Justifier que l'oxyde FeO est instable dans un domaine de température qu'on
précisera.
Ecrire l'équilibre de dismutation de FeO correspondant.
b) En déduire et construire l'allure graphique du diagramme qui précise les
domaines de
stabilité des différentes phases en fonction de la température pour T  [500 K ;
1700 K]. Ce
diagramme porte le nom de diagramme de Chaudron.

II-3

Ecrire l'ensemble des équilibres chimiques possibles dans les différents
domaines de
température, pour T  [500 K ; 1700 K], en faisant intervenir une seule mole de
dioxygène
dans les équations de réaction. Déterminer l'expression littérale de leurs
enthalpies libres
standard de réaction en fonction de rG°1, rG°2 et rG°3.

II-4

Expliquer la méthode graphique qui permet, pour une pression partielle en
dioxygène
donnée P(O2), de déterminer le domaine de corrosion par voie sèche d'un métal.

II-5

L'air peut être considéré comme un mélange de 80 % molaires de diazote et 20 %
de
dioxygène. On souhaite ici savoir si des conditions usuelles de « vide d'air »
peuvent
permettre de prévenir un barreau de fer de tout phénomène de corrosion. Pour
cela deux
situations de vide d'air peuvent être obtenues : un vide primaire de 3 Pa, avec
une pompe à
palettes et un vide secondaire plus poussé de 2.10-5 Pa, en utilisant une pompe
à diffusion en
complément de la pompe à palettes.
Dans chacune des situations précédentes, dites si le barreau de fer peut être
conservé et, si
oui, dans quel domaine de température pour T  [500 K ; 1700 K]. L'estimation des
domaines de température se fera graphiquement à 100 K près en prenant
R.ln(6.10-6) - 100
J.mol-1 et R.ln(4.10-11) - 200 J.mol-1.

II-6

Les schémas ci-dessous décrivent des situations hypothétiques de corrosion
sèche observées
en surface du barreau de fer sous air à P0 = 1 bar. Préciser pour chacune
d'entre elles si elles
sont possibles ou pas et si oui dans quel domaine de température, en supposant
l'ensemble
des équilibres thermodynamiques satisfait.

O2

O2

O2

O2

Fe2O3

FeO

Fe3O4

Fe2O3

Fe3O4

Fe2O3

Fe2O3

Fe3O4

Fe

Fe3O4

Fe

FeO

Fe

n°1

Fe

n°2

n°3

5/15

n°4

Tournez la page S.V.P.

III- Chimie du fer et du cyanure en solution
L'acide cyanhydrique, encore appelé acide prussique, possède une forte odeur
d'amande. Il est
soluble dans l'eau et extrêmement toxique puisque 50 mg suffisent à entraîner
la mort d'un être
humain. Sa base conjuguée, moins dangereuse, peut donner de nombreux complexes
colorés et
particulièrement stables, en particulier avec le fer. Rappelons qu'en milieu
biologique, la formation
de tels complexes bloque l'oxygénation des cellules.
Cette partie envisage la préparation d'une solution aqueuse de complexes du fer
et du cyanure.
Selon le degré d'oxydation du fer, ces complexes trouvent de nombreuses
applications :
- avec le fer(II), ils sont utilisés en oenologie pour éliminer les traces de
métaux des vins rosés
et blancs, ou comme additif alimentaire (E536), notamment pour le sel de
cuisine.
- avec le fer(III), ils sont utilisés en photographie argentique comme
affaiblisseur de l'image
(teinte sépia) en exploitant ses propriétés oxydo-réductrices.
Ces complexes peuvent également servir à la synthèse de pigments célèbres comme
le bleu de
Prusse, doté de propriétés complexantes très efficaces pour éliminer le césium
137, un élément
radioactif, du corps humain. Le bleu de Prusse a ainsi pu être utilisé après
des accidents nucléaires
comme celui de Fukushima en 2011.
Dans les conditions du problème, la pression totale est P = 1 bar, T = 298 K.
Les solutions sont
préparées sous atmosphère de diazote pour s'affranchir de la présence de
dioxygène.
On fournit les données suivantes :
·

Constante d'autoprotolyse de l'eau : pKe = 14

·

Constante d'acidité de l'acide cyanhydrique : pKa = 9,3

·

Produit de solubilité :

·

·

Fe(OH)2

Fe(OH)3

pKs1 = 15

pKs2 = 38

Constante globale de formation de complexe :
Fe(CN)64-

Fe(CN)63-

log( 1) = 24

log( 2) = 31

Potentiel standard d'oxydoréduction :
Fe2+/Fe
0

E1 = - 0,44 V

·

Fe3+/Fe2+
0

E2 = 0,77 V

H+/H2
0

E3 = 0 V

O2/H2O
0

E4 = 1,23 V

Applications numériques :
RTln10/F = 0,06
log(2)

log(3)

log(4)

log(5)

0,3

0,5

0,6

0,7

6/15

Dissolution de KCN
III-1 Donner la définition d'un acide et d'une base de Brönsted. A quelle
condition un acide peutil être considéré comme fort dans l'eau ?
III-2 Comment qualifier les propriétés acides d'une part et basiques d'autre
part du couple
HCN/CN- ?
III-3 En supposant qu'une espèce A est négligeable devant une espèce B dès que
[A] 10 [B],
déterminer les domaines de pH de prédominance des ions H3O+ et HO-. Ces
domaines de pH
permettront de négliger l'autoprotolyse de l'eau devant les autres réactions
chimiques dans
le cas d'une solution d'acide ou de base.
III-4 Calculer le nombre de moles n du sel KCN totalement soluble à dissoudre
dans un litre
d'eau pure pour obtenir une solution de pH = pKa. Comment s'appelle une telle
solution et
quelles sont ses propriétés ?
III-5 On dissout à présent une quantité n0 = 5.10-2 mol de KCN dans un litre
d'eau pure. Calculer
le pH de la solution (solution S0). Vérifier l'ensemble des approximations et
donner les
concentrations de tous les ions en solution ainsi que [HCN].
Dissolution du fer
III-6 Déterminer l'expression du potentiel standard d'oxydoréduction E50 du
couple Fe3+/Fe en
fonction de E10 et E20. On prendra comme résultat numérique E50 = - 0,04 V.
III-7 Une attaque par l'acide chlorhydrique d'une quantité nFe = 1,0.10-3 mol
de fer métallique est
réalisée en milieu aqueux. On obtient 1 litre d'une solution (S1) jaune, de pH
égal à 1, où le
fer a été totalement dissous.
a) Calculer le pH d'apparition des précipités d'hydroxydes de fer(II) et de
fer(III) pour une
concentration en espèce soluble CFe = 1,0.10-3 mol.L-1. Compte-tenu des domaines
d'existence de ces précipités, que peut-on conclure sur la nature de l'espèce
soluble
majoritaire issue de la dissolution du fer métallique dans la solution (S1) ?
b) Quelles réactions sont susceptibles de se produire lors de l'attaque du fer
métallique par
l'acide chlorhydrique (on écrira ces réactions pour une mole de fer) ?
S'accompagnentt-elles d'un dégagement gazeux ? Si oui, préciser sa nature.
c) On donne 0,44/0,03 = 14,7. Calculer les grandeurs pK associées aux constantes
d'équilibre des réactions précédentes. En déduire l'espèce aqueuse majoritaire
issue de
la dissolution du fer métallique dans la solution (S1).
III-8 La solution (S1) est portée à un pH de 11 sans variation de volume
(solution (S2)) et perd sa
coloration. Que peut-on dire de la concentration totale en espèce soluble du
fer dans cette
solution (S2) ? Sous quelle forme se trouve l'élément fer ?
Mélange des solutions issues de KCN et du fer
III-9 On ajoute progressivement à la solution précédente (S2), la solution
cyanhydrique (S0)
préparée au III-5. On obtient une solution (S3) jaune de volume final égal à 2
litres, exempte
de tout précipité.
a) Ecrire la réaction prépondérante qui se produit lors de ce mélange et
calculer sa
constante d'équilibre. Donner le nom de la nouvelle espèce soluble du fer formée
(responsable de la coloration de la solution).

7/15

Tournez la page S.V.P.

b) Déterminer le pH de la solution (S3).
III-10 Déterminer l'expression du potentiel standard E60 du couple Fe(CN)63-/
Fe(CN)64-. Calculer
et commenter sa valeur.
IV- Cinétique chimique d'oxydation de l'acide ascorbique
On étudie la cinétique d'oxydation de l'acide ascorbique (vitamine C) noté
H2Asc en milieu acide
par l'ion complexe Fe(CN)63-.
La réaction globale s'écrit :
2 Fe(CN)63- + H2Asc = 2 Fe(CN)64- + Asc + 2 H+
Le mécanisme réactionnel proposé est le suivant :
k1

+
-
H 2 Asc
 H + HAsc

k-1

3-
6

k

2
Fe(CN) + HAsc

Fe(CN) 64- + HAsc·

-

k

3

HAsc ·

H + + Asc ·-

k-3
3-
6

k

4
Fe(CN) + Asc

Fe(CN) 64- + Asc

·-

IV-1

Justifier pourquoi la réaction globale précédente ne peut pas décrire un acte
élémentaire.

IV-2

Déterminer l'expression littérale de la constante de première acidité Ka de
l'acide ascorbique
en fonction des constantes de vitesse du problème.

IV-3

En appliquant l'approximation de l'état quasi-stationnaire (AEQS) à HAsc· et
Asc·-,
exprimer la loi de vitesse de la réaction d'oxydation de l'acide ascorbique en
fonction
notamment des espèces Fe(CN)63-, H2Asc et H+.

IV-4

Diverses expériences menées à un pH imposé ont conduit à une loi expérimentale
du type
= K[Fe(CN)63-][H2Asc]. Indiquer les conditions opératoires qui permettent
d'obtenir une
loi expérimentale de cette forme. Dans ces conditions, donner l'expression
littérale de K.

IV-5

La constante k2 a été déterminée à diverses températures. Les valeurs sont
reportées dans le
tableau ci-dessous.
T(K)

293

298

303

k2 (S.I.)

8,6.102

10,0.102

11,6.102

Quelle est l'unité de k2 dans le système international SI ? De quelle loi, dont
on précisera
l'expression générale et les grandeurs caractéristiques, témoignent
vraisemblablement les
évolutions constatées ?

8/15

L'oxydation de l'acide ascorbique a été réalisée à température constante T =
298 K dans
divers tampons pH. Les résultats sont représentés dans le graphique ci-dessous.
25
+

K= 0,118/[H ]
20

K (S.I.)

IV-6

15

10

5

0
0

50

100

150

200

+

1/[H ] (S.I.)

Déduire de ces expériences la valeur de la constante de première acidité Ka de
l'acide
ascorbique.

9/15

Tournez la page S.V.P.

Partie B : « Synthèse diastéréosélective d'un précurseur de l'acide berkelique »
L'acide berkelique 1 est un produit naturel isolé en 2006. C'est un métabolite
secondaire d'une
espèce de pénicillium qui se développe dans un lac du Montana. Ce composé
présente une
inhibition marquée vis-à-vis de certaines métalloprotéases et une sélectivité
vis-à-vis des cancers
ovariens. Une structure a été proposée :

O
O

MeO

CO2H
O
O

Me

OH

Et
Me
O

(±)-acide berkelique 1

C5H11

Depuis, plusieurs synthèses ont été élaborées. La rétrosynthèse proposée par
une équipe de
chercheurs américains (Org. Lett. 2010,13,118) est présentée sur le schéma
ci-dessous :

R2

O

Me
I
R2

I

O
O

3

OR1

HO

OR1

+
Me
I
HO

O
O

OR1

O

O

(±)-2
4

ClMgO
O

R1 et R2 sont des groupes protecteurs non définis

Schéma 1

10/15

5

I- Synthèse de l'éther d'énol 3
L'éther d'énol 3 est préparé en 7 étapes à partir de la cyclopropyllactone 6
(une lactone est un ester
cyclique) (Schéma 2, schéma 3). A une solution de 6 dans le diméthylformamide
(DMF) est ajouté
le cyanure de sodium, NaCN. La solution obtenue est chauffée à 50 °C pendant
une nuit puis
hydrolysée par une solution de NH4Cl 1 mol.L-1 et extraite par de l'acétate
d'éthyle. Le solvant est
évaporé et la cyanolactone brute 7 obtenue est méthylée (Schéma 2).
Y
NC

O

NC

NaCN, DMF
O

O

?

HCl, AcOH
O

60 °C,96 %

50 °C, 75%
MeO

Me

MeO
Me

O

O

MeO

A

O

O

O

O

O

6

7

8

9

Schéma 2
I-1

Donner la formule de Lewis de l'ion cyanure CN-. Quel est le site nucléophile
de cet ion ?

I-2

Préciser les réactifs nécessaires à la transformation de 7 en 8. Ecrire le
mécanisme de la
réaction. Justifier la régiochimie de la réaction. Donner le nom des fonctions
présentes dans
le composé 8.

La lactone 8, en solution dans l'acide acétique (AcOH), est traitée par HCl
concentré et la solution
obtenue est chauffée à 60 °C pendant une nuit. Après hydrolyse et extraction
par l'acétate d'éthyle,
le solvant est évaporé. Les traces d'acide acétique contenues dans le produit
brut 9 sont éliminées
par distillation azéotropique avec du toluène. L'évaporation du solvant fournit
9, qui est transformé
en 4 étapes en éther d'énol 3. Chaque étape de la synthèse de l'éther d'énol
est suivie par
chromatographie sur couche mince (CCM) (Schéma 3).
HO

Y
O
Me

RO

?
2

protection
1

O

Me

O
Me

O
9

RO

4

3

?

O

3

Me

O

O

10

11

12

Schéma 3
I-3

Les deux groupes fonctionnels acycliques du composé 8 subissent un ensemble de
transformations par action de HCl/AcOH suivie d'un léger chauffage. Donner le
nom de ces
transformations et représenter l'intermédiaire formé A.

I-4

En raisonnant par analogie avec la synthèse malonique, proposer un mécanisme
justifiant la
formation du composé 9 à partir de l'intermédiaire A.

I-5

Rappeler le principe de la distillation azéotropique à minimum de température à
l'aide d'un
schéma. Quels avantages présente-t-elle par rapport à une simple distillation ?

11/15

Tournez la page S.V.P.

I-6

Quel type de réaction est mis en jeu dans la transformation de 9 en 10 ?
Proposer un réactif
pour ce type de réaction. Quelle autre fonction peut être transformée dans ces
conditions ?

I-7

Proposer un réactif pour former 12 à partir de 11. Ecrire l'équation-bilan de
la réaction. Quelle
est la force motrice de la réaction ?

I-8

Rappeler le principe de la chromatographie sur couche mince. Quels avantages
présente cette
technique pour le suivi d'une réaction ?

I-9

Les principales bandes des spectres infrarouge des composés formés, enregistrés
dans le
dichlorométhane CH2Cl2, sont présentées dans le Tableau 1.

composé

 (cm-1)

7

2985, 2249, 1782, 1732

10

3423, 2970, 2933, 1770
Tableau 1

Attribuer chacune des valeurs aux bandes correspondantes. Sont-elles en accord
avec les
structures des différents composés ?
I-10 Donner la configuration absolue des atomes de carbone asymétriques du
composé 10 en
justifiant (utiliser la numérotation proposée).
II- Synthèse de l'énantiomère 6' de la cyclopropyllactone 6
La stéréochimie de l'acide berkelique n'étant pas complètement déterminée lors
de sa synthèse, les
auteurs préparent l'énantiomère 6' de la cyclopropyllactone 6 pour obtenir
l'énantiomère de l'éther
d'énol 3.
L'énantiomère 6' est synthétisé à partir de la (R)-épichlorohydrine, elle-même
obtenue en plusieurs
étapes à partir d'un sucre, le (+)-D-mannitol (représenté sous forme ouverte
dans le Schéma 4). Le
(+)-D-mannitol, en solution dans le 1,2-diméthoxyéthane (glyme), est traité par
le
2,2-diméthoxypropane, notée B, en présence de chlorure d'étain (SnCl2) à
reflux. Après évaporation
du solvant, le résidu 13 est mis en solution dans le tétrahydrofurane (THF),
puis traité par un réactif
analogue au periodate de sodium (NaIO4) pour conduire à la formation de
l'intermédiaire C. Le
mélange, après filtration, est ajouté goutte à goutte à une solution aqueuse de
borohydrure de
sodium (NaBH4). Après traitements classiques et distillation, le
(+)-(S)-2,2-diméthyl-1,3-dioxolane4-méthanol, 14, est obtenu. Trois étapes, non
décrites, conduisent à la (R)-épichlorohydrine
(Schéma 4).
HO

O

HO

O

HO

B
OH
OH
OH

(+)-D-mannitol

HO
Cl

HO

SnCl2,
glyme,
reflux

NaIO4
OH

THF, 0 °C

NaBH3
C

O

O

O
H2O,
4 % NaOH

O

H

O
13

14

Schéma 4
12/15

(R)-épichlorohydrine

II-1 Représenter la molécule de 1,2-diméthoxyéthane. Quelles sont les
propriétés de ce solvant ?
Proposer une explication pour l'utilisation de ce solvant.
II-2 Quelle est la fonction présente dans le 2,2-diméthoxypropane B ? Préciser
les conditions
expérimentales et les réactifs nécessaires pour obtenir le composé B. Ecrire le
mécanisme de
la réaction. Donner son nom.
II-3 En vous inspirant du mécanisme précédent, expliquer le rôle de SnCl2 dans
la transformation
du (+)-D-mannitol en composé 13. Quel est l'intérêt de cette étape ?
II-4 Représenter l'intermédiaire C obtenu après action de NaIO4. Quel est le
rôle de NaBH4 dans
l'étape suivante ?
La (R)-épichlorohydrine est transformée en cyclopropyllactone 6'. Le sodium est
ajouté au
méthanol absolu sous azote, refroidi à 0 °C. Le malonate de diméthyle est
ajouté à température
ambiante puis la (R)-épichlorohydrine est additionnée goutte à goutte en
agitant vigoureusement. Le
mélange obtenu est chauffé au reflux. La suspension après refroidissement est
filtrée.
L'énantiomère 6' est obtenu après extraction à l'éther et purification par
chromatographie
(schéma 5).
Cl
H

CO2Me

Na, MeOH

O

CO2Me

+
O

6'
CO2Me

CO2Me

reflux

(R)-épichlorohydrine

D

Schéma 5
II-5 Qu'appelle-t-on méthanol absolu ? Ecrire l'équation-bilan de l'action du
sodium sur le
méthanol absolu.
II-6 Quels sont les trois sites d'attaque nucléophile de l'épichlorohydrine ?
Proposer un
mécanisme pour la formation de l'intermédiaire D.
II-7 Représenter la formule spatiale de 6'. Ecrire le mécanisme de sa formation
à partir de D.

III- Synthèses de l'isochromanone 5 et du précurseur 2
L'isochromanone 5 est préparée à partir du 3-oxopentanedioate de diéthyle.
L'action du sodium
dans le méthanol absolu, suivi d'un traitement à la soude à 10 % puis addition
d'acide sulfurique
concentré conduit au composé 15. Il est transformé en 3 étapes en composé 16
qui conduit à
l'isochromanone 5 en deux étapes (Schéma 6).

13/15

Tournez la page S.V.P.

I

EtO
HO
O

O

OH

I

H(e)O

OR1

1- Na, MeOH,
140 °C; NaOH, 10 %

1O

H(a)

2-H2SO4 Cé
OMe

+

3-H , MeOH

H(d) H(b)

O

3-oxopentanedioate
de diéthyle

HO

OR1

2-HCl 2M

OCH3(f)

O

H(c)

O

EtO

?

O

15

O
5

16

Schéma 6
III-1 A quel type d'hydrocarbure appartient le cycle formé dans le composé 15 ?
Justifier.
III-2 Justifier la différence d'acidité entre le phénol [C6H5OH, pKa = 9,9] et
le cyclohexanol
[C6H11OH, pKa = 18].
III-3 Quel(s) produit(s) est (sont) formé(s) par action du chlorométhane en
présence d'un
catalyseur sur le phénol ? Justifier en explicitant le mécanisme. Quel
catalyseur est
nécessaire ? Donner le nom de cette réaction.
III-4 Représenter le produit obtenu lors d'un traitement identique du
résorcinol, en justifiant.
HO

OH

résorcinol

III-5 Le spectre RMN (Résonance Magnétique Nucléaire) 1H (400 MHz) enregistré
dans CDCl3
(chloroforme deutéré) du composé 16 présente les signaux suivants (Tableau 2) :

(ppm)

Multiplicité

Intégration

3,71

Singulet

3H

3,88

Singulet

2H

6,43

Singulet

1H

10,00

Singulet

1H

13,21

Singulet

1H

ppm = partie par million
Tableau 2
Attribuer chacun des protons du composé 16 aux signaux correspondants en
justifiant la
multiplicité (présenter impérativement les résultats sous forme de tableau en
utilisant les
notations du schéma 6).
III-6 Quel est le nom de la fonction formée dans le composé 5 ? Proposer un
réactif pour la 1ère
étape de la transformation de 16 en 5. Quel est le rôle de HCl dans la 2ème
étape ?
14/15

L'action du chlorure de t-butylmagnésium dans le THF (tétrahydrofuranne) à - 78
°C sur
l'isochromanone 5 forme un intermédiaire non isolé 4 sur lequel réagit l'éther
d'énol 3 pour
conduire au précurseur 2 de l'acide berkelique (Schéma 7).
R2

I

I

HO

OR1

1-

O

OR1

O

Me

3
t-BuMgCl, THF
- 78 °C à TA

O

Et2O

O

2

2- H2O

ClMgO
O

5

4

Schéma 7
III-7 Quelles sont les propriétés du chlorure de t-butylmagnésium ?
III-8 Quel est le produit attendu lors de l'action du chlorure de
t-butylmagnésium sur un ester de
type R-COOEt ? Préciser le schéma réactionnel.
III-9 Le produit obtenu dans ce cas est en réalité l'intermédiaire 4. Proposer
un mécanisme pour
expliquer sa formation à partir du composé 5.
III-10 Représenter le schéma mécanistique expliquant la formation du composé 2
à partir des
composés 3 et 4. Donner le nom de cette réaction.

Données spectrales
RMN 1H : gamme de déplacements chimiques
protons

CH3-C-

-CH2-CH2-

-CH2-CO-

R-COOCH-

C-H arom

R-CHO

PhO-H

 (ppm)

0,9 - 1,3

1,55 - 2,10

2,0 - 3,0

3,5 - 4,5

8,0 - 6,0

11,0 - 9,0

14,0 - 8,0

INFRAROUGE : nombre d'onde de vibration de quelques groupes fonctionnels
groupes
fonctionnels
 (cm-1)

C

RO-H
alcool

RCOO-H
acide

C-H
alcane

3200 - 3650

2500 - 3300

2800 - 2970

N

nitrile

C=O
cétone

2220 - 2260

1705 - 1725

Fin de l'énoncé.

15/15

C=O
ester saturé

C=O
lactone

1730 - 1750 1735 - 1800

Extrait du corrigé obtenu par reconnaissance optique des caractères



CCP Chimie 2 PC 2012 -- Corrigé
Ce corrigé est proposé par Fanny Barbaud (ENS Cachan) ; il a été relu par Anna
Venancio-Marques (ENS Lyon) et Mickaël Profeta (professeur en CPGE).

Le sujet est divisé en deux grandes parties indépendantes consacrées à l'élément
fer et à la synthèse diastéréosélective d'un précurseur de l'acide berkelique.
· La première partie, de chimie générale, fait intervenir des notions variées
telles
que les orbitales moléculaires, les diagrammes d'Ellingham, la chimie des
solutions (acido-basicité, complexation, précipitation et oxydo-réduction)
ainsi que
des notions de cinétique. La partie A.I est délicate car de nombreuses questions
sont en marge du programme. La suite est classique mais d'un niveau un peu
plus élevé que la plupart des sujets des CCP.
· La seconde partie, de chimie organique, mélange des réactions très classiques,
notamment sur les dérivés d'acide et les aromatiques, avec des réactions plus
originales et parfois hors programme. Malgré son titre, la partie B n'aborde
aucune question de stéréochimie.
La calculatrice n'était pas autorisée pour cette épreuve. Ceci n'a pénalisé que
les candidats qui s'imaginaient pouvoir s'en servir pour y stocker leur cours
car
les applications numériques demandées étaient adaptées à cette contrainte :
elles se
faisaient sans problème à la main. En un sens, l'interdiction de la
calculatrice peut être
vue comme une indication dans un sujet de concours, car si une application
numérique
vous semble inhabituellement complexe pour un calcul à la main, la formule que
vous
appliquez est très probablement fausse et vous devez revoir soit votre
approche, soit
vos calculs symboliques.
Remarquons enfin que ce sujet étant plus difficile que ceux usuellement proposés
aux CCP, il permettra également de préparer les concours plus sélectifs.

Indications
Partie A
I.3 Faire le lien entre l'énergie des orbitales atomiques et
l'électronégativité de
l'atome.
I.4.a Dans une formule de Lewis qui comporte des charges partielles, l'atome le
plus électronégatif doit porter la charge négative sauf si cela va à l'encontre
de la règle de l'octet.
I.4.d Comparer la valeur du moment dipolaire à la formule de Lewis du monoxyde
de carbone.
I.5 Trouver une molécule diatomique homonucléaire X2 qui possède le même
nombre d'électrons de valence que CO et (CN)- .
I.6.a On ne peut pas négliger l'interaction entre l'orbitale atomique 2s et les
orbitales atomiques 2p dans le cas du diazote. Il faut tracer le diagramme
d'orbitales moléculaires corrélé des molécules diatomiques homonucléaires.
I.6.b Les orbitales moléculaires  se déterminent facilement. La difficulté de
cette
question réside dans la représentation des orbitales résultant de l'interaction
entre les orbitales 2s et les orbitales 2p des atomes d'azote. La représentation
de ces orbitales fait intervenir des interactions à 4 orbitales qui ne sont pas
au programme de PCSI/PC.
I.7.a Utiliser les questions I.3 et I.6.a.
I.7.b Utiliser la question I.3.
I.8 Cette question doit être reformulée de la façon suivante : « La plus haute
orbitale moléculaire occupée de type  est dissymétrique pour CO et (CN)- .
Représenter qualitativement cette orbitale moléculaire pour CO en décrivant
la dissymétrie observée ».
Il est difficile de répondre à cette question en s'aidant uniquement du
diagramme d'OM construit à la question I.7.a. En effet, il n'est pas aisé de
déterminer sur quel atome sont majoritairement localisés les électrons dans
l'orbitale la plus haute occupée.
I.9.a Après avoir déterminé la réactivité de CO (nucléophile ou électrophile)
visà-vis de l'ion Fen+ , étudier la répartition électronique dans l'orbitale
moléculaire de CO à considérer (utiliser pour cela la question I.8). Pour
interpréter
la géométrie linéaire, définir z comme axe internucléaire et déterminer quelles
orbitales de CO et Fen+ interagissent pour former une liaison.
II.2.a Utiliser le diagramme d'Ellingham donné dans l'énoncé et la question
II.1.
II.3 Utiliser le diagramme construit à la question II.2.b.
II.5 Se servir de la question II.4. Tenir compte de la composition de l'air
dans le
calcul de la pression partielle en dioxygène. Rappel : P = 1 bar = 105 Pa.
II.6 Utiliser le diagramme construit à la question II.2.b.
III.3 Cette question comporte une erreur. On considère qu'une espèce A est
négligeable devant une espèce B dès lors que [B] > 10 [A].
III.7.a Relier le pH aux produits de solubilité des différents hydroxydes.
III.9.b À l'aide de la question III.9.a et d'un tableau d'avancement,
déterminer la
concentration en ions hydroxyde dans le milieu. En déduire le pH.

III.10 Justifier la différence de E entre le couple Fe(CN)6
couple Fe3+ / Fe2+ .

3-

/ Fe(CN)6

4-

et le

IV.2 Écrire la vitesse de disparition de H2 Asc et se placer à l'équilibre en
supposant
les vitesses des étapes (1) et (-1) égales.
IV.3 La vitesse de la réaction peut s'écrire comme la vitesse de formation de
Asc.
Partie B
I.2 Le proton en alpha des deux fonctions esters est particulièrement acide.
I.5 La distillation azéotropique n'est pas au programme des classes
préparatoires.
Cette méthode consiste à ajouter du toluène au mélange réactionnel afin
d'éliminer l'acide acétique présent. Le toluène et l'acide acétique forment un
azéotrope de basse température d'ébullition.
II.3 Le 2,2-diméthoxypropane est un acétal. Il peut donner une cétone en milieu
acide de Lewis.
II.5 La réaction du méthanol avec le sodium solide est une réaction
d'oxydoréduction.
II.6 Le malonate de diméthyle est facilement déprotoné pour former un carbanion
qui peut jouer le rôle de nucléophile vis-à-vis de l'épichlorohydrine.
III.2 Comparer la stabilité des bases conjuguées.
III.3 Il s'agit d'une réaction de substitution électrophile aromatique.
III.9 L'organomagnésien agit en tant que base et déprotone le dérivé du phénol.
III.10 Il s'agit d'une réaction de Diels-Alder, le composé 4 joue le rôle de
diène et
le composé 3 joue le rôle de diénophile.

Partie A. Autour de l'élément fer
I.

Les ligands cyanate (CN)- et carbonyle CO :
poisons du fer pour le transport d'oxygène

I.1.a Les configurations électroniques sont obtenues en appliquant le principe
de
Pauli, la règle de Klechkowski et la règle de Hund.
[C] : 1s2 2s2 2p2 ;

[N] : 1s2 2s2 2p3

et

[O] : 1s2 2s2 2p4

Dans le cas des ions Fe2+ et Fe3+ on commence par écrire la configuration
électronique
du fer
[Fe] : 1s2 2s2 2p6 3s2 3p6 4s2 3d6
On rétablit l'ordre des couches en inversant les niveaux 4s et 3d
[Fe] : 1s2 2s2 2p6 3s2 3p6 3d6 4s2
Les configurations électroniques des cations Fe2+ et Fe3+ sont ensuite obtenues
en
retirant les électrons du fer des couches les plus externes, c'est-à-dire
d'abord les
électrons de l'orbitale 4s puis les électrons de l'orbitale 3d.
[Fe2+ ] : 1s2 2s2 2p6 3s2 3p6 3d6 4s0

et

[Fe3+ ] : 1s2 2s2 2p6 3s2 3p6 3d5 4s0

La règle de Klechkowski ne permet pas toujours d'identifier les électrons les
moins liés au noyau. En effet les électrons ns sont moins solidement liés
au noyau que les électrons (n - 1)d et sont les premiers à partir lors d'un
processus d'ionisation.
I.1.b L'ion Fe3+ possède une stabilité particulière par rapport à l'ion Fe2+
car la
couche 3d de l'ion Fe3+ est à demi remplie.
Une couche à demi remplie est stable car le spin y est maximal.
I.1.c +III est le degré d'oxydation maximal du fer. Par conséquent l'ion Fe3+ ne
peut que gagner des électrons. Ainsi, les orbitales de valence de l'ion Fe3+
sont les
orbitales 3d, 4s et 4p.
3d (n = 3,  = 2)

et 4s (n = 4,  = 0)

et 4p (n = 4,  = 1)

Bien que les orbitales 3s et 3p fassent partie des orbitales de valence d'après
la
définition donnée en classes préparatoires, les électrons dans ces orbitales ne
sont pas réactifs donc ce ne sont pas rigoureusement des orbitales de valence.
I.2 L'électronégativité  augmente de bas en haut et de gauche à droite dans le
tableau périodique donc
Fe < C < N < O
