Mines Physique 1 PSI 2014

Thème de l'épreuve De la physique autour d'un tore
Principaux outils utilisés mécanique du solide, électromagnétisme, modèle de Drude, induction, transformateur, ferromagnétisme

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)


Énoncé complet

(télécharger le PDF)


Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères


ECOLE DES PONTS PARISTECH
SUPAERO (ISAE), ENSTA PARISTECH,
TELECOM PARISTECH, MINES PARISTECH,
MINES DE SAINT--ÉTIENNE, MINES DE NANCY,
TELECOM BRETAGNE, ENSAE PARISTECH (EILIERE MP)
ECOLE POLYTECHNIQUE (EILIERE TSI)

CONCOURS D'ADMISSION 2014
PREMIÈRE ÉPREUVE DE PHYSIQUE
Filière PSI
(Durée de l'épreuve: 3 heures)
L'usage de la calculatrice est autorisé
Sujet mis a disposition des concours : Cycle international, ENSTIM, TELECOM
INT, TPE--EIVP
Les candidats sont priés de mentionner de façon apparente sur la première page
de la copie :

PH YSIQ UE ] -- PSI.

L'énoncé de cette épreuve comporte 5 pages.

-- Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une
erreur d'énoncé, il est invité
a le signaler sur sa copie et a poursuivre sa composition en expliquant les
raisons des initiatives
qu'il aura été amené a prendre.

-- Il ne faudra pas hésiter a formuler les commentaires (incluant des
considérations numériques) qui
vous sembleront pertinents, même lorsque l'énoncé ne le demande pas
explicitement. Le barème
tiendra compte de ces initiatives ainsi que des qualités de rédaction de la
copie.

DE LA PHYSIQUE AUTOUR D'UN TORE

Ce sujet comporte quatre parties totalement indépendantes qui explorent les
propriétés phy--
siques d'objets de forme torique. Un tore est le volume généré par la
révolution autour d'un
axe d'une figure géométrique donnée (dans le problème, ce sera un rectangle ou
un cercle, voir
figure 1) appelée section et inscrite dans un plan passant par l'axe. Les
vecteurs sont surmontés
d'un chapeau s'ils sont unitaires (Üz) ou d'une flèche dans le cas général (5).

Axe Axe

Tore à section
rectangulaire

Tore à section
circulaire (bouée)
l l

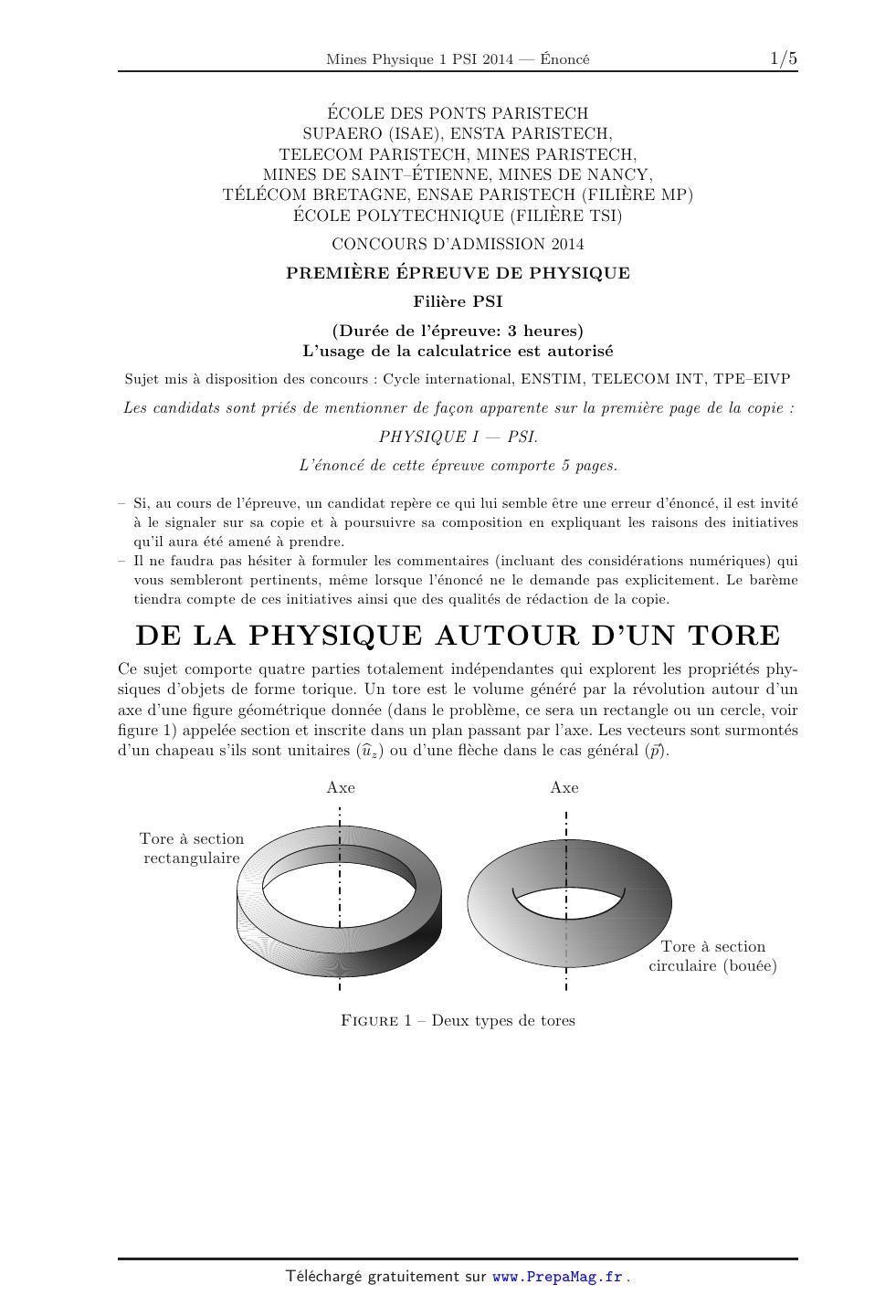

FIGURE 1 -- Deux types de tores

De la physique autour d'un tore

I. -- Modélisation d'un hulahoop

Le hulahoop est un cerceau en plastique que l'on fait principalement tourner
autour de la taille
par un déhanchement rythmé très en vogue dans les années 1960. Pour notre
modélisation,
nous l'assimilerons a un tore de section rectangulaire en rotation autour d'un
arbre cylindrique
ficce et vertical, d'axe (O,z) et de rayon 7°, dans le référentiel terrestre
supposé galiléen RO. Le
tore est de masse volumique ,u homogène, ses dimensions sont les suivantes : le
rayon du cercle
intérieur est a, celui du cercle extérieur 19 et son épaisseur selon (O,z) vaut
c. On note G son
centre d'inertie et A son axe de symétrie, dont la direction reste parallèle a
(0,71) : on peut donc
identifier A : (G,z). On donne l'expression du moment d'inertie d'un cylindre
de rayon R et
de masse M par rapport a un axe de révolution confondu avec l'axe du cylindre :
J : %MR2.

Tore , G
9
Vu,

Üy

@, @,

Base cartésienne
FIGURE 2 -- Rotation du hulahoop
Ü 1 -- Justifier que le moment d'inertie autour d'un axe A donné de l'ensemble
constitué par

la superposition de deux distribution de masses 81 et 82 disjointes est la
somme des moments
d'inertie de 81 et 82 par rapport a cet axe.

Ü 2 -- Déterminer le moment d'inertie J du tore par rapport a l'axe (G,z) en
fonction de ,u,
a, b et c.

Le contact entre la paroi intérieure du tore et le cylindre vertical se
répartit sur un segment
vertical dont on note ] le milieu. Il y a roulement sans glissement entre les
deux solides. On note
f le coefficient de frottement statique au niveau de ce contact. On note @ = Q
"ÜZ le vecteur
vitesse angulaire de rotation du tore autour de son axe A. La position de G est
repérée par

l'angle 9 : (Ü...O(È).

Ü 3 -- Établir la relation entre 9 et Q associée a l'hypothèse de roulement
sans glissement.

En déduire l'expression de l'énergie cinétique du tore dans le référentiel R0
en fonction de
2 2
JO : u7rc(b2 -- a2)% et Q.

Ü 4 -- On suppose que Q est constante. Déterminer les composantes des forces
subies par le
tore au contact avec le cylindre vertical. En déduire a quelle condition sur Q
l'hypothèse de
roulement sans glissement est justifiée. Décrire qualitativement ce qui se
passe lorsque cette
condition n'est plus vérifiée.

Page 2/5

Physique [, année 2014 -- filière PSI

On suppose maintenant que l'hypothèse de roulement sans glissement est vérifiée
mais qu'on
observe une adhérence du tore sur le cylindre qu'on modélise par la création
d'une force de
liaison attractive  = AÛT entre le cylindre et le tore localisée en un point B
représenté sur
la partie droite de la figure 2 et voisin de ] tel que [? = 6%. On donne la
vitesse angulaire
initiale Q0 du tore.

Ü 5 -- En utilisant par exemple le théorème de la puissance cinétique, établir
la loi d'évolution
Q(t) et conclure quant a la pratique du hulahoop.

FIN DE LA PARTIE I

II. -- Étude d'un conducteur ohmique torique

Un conducteur ohmique est caractérisé
par une conductivité électrique y de l'or--
dre de 108 S - m_1. Il forme un tore
tronqué de section rectangulaire de ra--
yon intérieur &, de rayon extérieur (9,
d'épaisseur 0.

On cherche a déterminer la résistance
orthoradiale R d'une portion de ce con--
ducteur comprise entre les angles 9 = 0
où on applique un potentiel uniforme
V = U et 9 = oz où on applique un
potentiel V = O.

Fo%

FIGURE 3 -- Portion d'un conducteur torique

Ü 6 -- On rappelle la valeur numérique

1

de la constante 50 = Î - 10_9 dans les unités du système international.
Rappeler le nom et
77

l'unité pratique de cette constante.

Ü 7 -- Établir, dans un conducteur ohmique, l'équation différentielle vérifiée
par la densité
volumique de charge p. En déduire que p : () tant que la durée T
caractéristique de variation
des grandeurs électromagnétiques est très supérieure a une durée 7' dont on
donnera l'expression
en fonction de y et 50 ainsi que la valeur numérique.

Ü 8 -- Montrer qu'un terme peut être négligé dans l'équation de Maxwell--Ampère
si T >> 7'.

Ü 9 -- Établir l'équation vérifiée en régime permanent et dans le conducteur
ohmique par le
potentiel électrique V.

Ü 10 -- On suppose que V ne dépend que de l'angle 9 en coordonnées cylindriques
et on donne,
dans ce système de coordonnées, les expressions du gradient du potentiel gradV
= lô--VÜ9 et de

r 89
son laplacien AV = 5%. Déterminer les expressions de V(9), du champ E et de la
densité

de courant ;.

Ü 11 -- Déterminer l'expression de l'intensité totale ] traversant une section
rectangulaire
droite quelconque de ce tore. En déduire sa résistance orthoradiale R en
fonction de a, b, 0, y
et or.

Ü 12 -- Rappeler l'expression de la résistance d'un conducteur filiforme de
section S et de
longueur L. Vérifier qu'elle est cohérente avec l'expression du conducteur
torique quand () est
très proche de &.

FIN DE LA PARTIE II

Page 3/5 Tournez la page S.V.P.

De la physique autour d'un tore

III. -- Etude d'une pince ampèremétrique

:i _ Une pince ampèremétrique est un appareil dont l'extrémité possède
'1 la forme d'un tore. En disposant ce tore autour d'un conducteur
, M parcouru par un certain courant le dispositif équipant la pince

A\1üg permet d'en mesurer l'intensité.
"9 % Son principal intérêt est l'absence de contact physique avec le

0 u,. . ,. . , . , . . .

conducteur et le fait qu Il ne s01t pas necessaire d ouvrir le c1rcu1t

pour mesurer le courant qui le traverse contrairement a l'implan--
tation d'un ampèremètre classique.

?; A\Fil à tester Le dispositif de mesure de la pince ampèremétrique est formé
d'un
bobinage torique comportant N spires enroulées sur un tore de
section rectangulaire de rayon intérieur &, de rayon extérieur 19,
d'épaisseur c, d'axe (0,71). Le fil conducteur utilisé pour le bobi--
nage possède une résistance linéique À.

FIGURE 4 -- Partie active
de la pince

Un point M intérieur au tore est repéré par ses coordonnées cylindriques : Oîl
: 7°"lî,» + zÛZ
avec 7° EUR [61,19] et ?: EUR [O,c].

Un fil rectiligne infini de même axe (O,z) est parcouru par un courant
d'intensité i(t). On note
i1(t) l'intensité du courant circulant dans la bobine torique. On se place dans
l'approximation
des états quasi--stationnaires.

Ü 13 -- Rappeler ce qu'on appelle approximation des états quasi--stationnaires.
Montrer que
cette approximation permet de simplifier l'équation de Maxwell--Ampère. Enoncer
dans ce cas
le théorème d'Ampère.

Ü 14 -- Montrer qu'au point M intérieur au tore, le champ magnétique peut se
mettre sous
la forme B : B(r)Ûe où l'on précisera l'expression de B (7°) en fonction de
u... i(t), i1(t), N et
7°.

Ü 15 -- Calculer le flux (I) de Ë a travers le bobinage et en déduire les
expressions des
coefficients d'autoinductance L du bobinage et de mutuelle inductance M entre
le fil et le
bobinage.

Ü 16 -- Déterminer l'expression de la résistance totale Rp du bobinage en
fonction de a, b, e,
N et À.

On se place en régime sinusoidal forcé avec i(t) : I.../Ï cos(wt) associée a
l'intensité complexe
@ : Ioflejw' et i1(t) : 11\Æcos(wt + gpl) associée a l'intensité complexe 21 :
Ilflejwtejfil.
Ü 17 -- Le bobinage formant un circuit fermé, déterminer l'expression de la
fonction de

@
transfert fi : i en fonction de M , w, Rp et L.
@

Ü 18 -- Dans quel régime de pulsation ce dispositif peut--il former une pince
ampèremétrique ?

FIN DE LA PARTIE III

Page 4/5

Physique [, année 2014 -- filière PSI

IV. -- Étude d'un transformateur torique

Un transformateur est constitué d'un tore dont la section
est un disque de diamètre 261 et dont le centre A se déplace
sur un cercle de centre 0 sur l'axe du tore et de rayon 7°...
(le rayon moyen). Oe tore est réalisé dans un matériau fer--
romagnétique homogène et isotrope. Le primaire est formé
d'un bobinage comportant Np spires et le secondaire d'un
bobinage comportant NS spires. Ces deux bobinages sont
implantés sur deux zones diamétralement opposées du tore.

FIGURE 5 -- TT&HSÎOYOE&ËGUT On suppose que & << r..., que les lignes de champ
magnétique
sont des cercles concentriques, que les normes des champs magnétique B,
excitation magnétique
H et aimantation M sont uniformes dans le tore. On néglige les résistances des
bobinages.

Primaire
enepuooeg

Ü 19 -- Que signifie le terme << ferromagnétique >> ?

Ü 20 -- Définir et donner l'allure de la courbe de première aimantation (B en
fonction de
H). Faire apparaitre sur cette courbe le champ magnétique de saturation.

On utilise le transformateur précédent dans le montage de la figure 6 dans
lequel l'amplificateur
opérationnel est idéal, de gain infini et fonctionne en régime linéaire. On
suppose de plus que
Np et NS sont du même ordre de grandeur et que is << ip.

FIGURE 6 -- Montage avec transformateur torique

Ü 21 -- Établir les expressions de H (75) et de B (75) en fonction des tensions
u1(t) et u2(t).

Ü 22 -- On visualise sur l'écran d'un oscilloscope bicourbe en mode X Y, la
tension W en
ordonnée et la tension ... en abscisse. Montrer que l'on trace ainsi le cycle
d'hystérésis du
transformateur.

Ü 23 -- Tracer l'allure d'un tel cycle en faisant apparaître le champ coercitif
et le champ
rémanent.
Ü 24 -- Montrer que l'aire du cycle donne accès a l'énergie dissipée par
hystérésis.

FIN DE LA PARTIE IV

FIN DE L'ÉPREUVE

Page 5/5

Extrait du corrigé obtenu par reconnaissance optique des caractères



Mines Physique 1 PSI 2014 -- Corrigé
Ce corrigé est proposé par Stéphane Ravier (Professeur en CPGE) ; il a été relu
par Benoît Lobry (Professeur en CPGE) et Vincent Freulon (Professeur en CPGE).

Cette épreuve étudie quelques propriétés d'un tore à travers quatre exercices
indépendants.
· Le premier exercice étudie sommairement le « fonctionnement » d'un hulahoop.
Les premières questions visent à obtenir l'expression du moment d'inertie du
tore autour d'un axe. Seules les deux dernières questions concernent l'étude
dynamique proprement dite. Cet exercice n'est pas spécialement difficile mais
il est désormais hors programme.
· Le deuxième exercice vise à exprimer la résistance d'un conducteur ohmique
ayant la géométrie d'un tore. À partir des équations de Maxwell, on redémontre
la neutralité d'un conducteur puis on résout l'équation de Laplace qui régit le
potentiel électrique, ce qui permet d'établir la loi d'Ohm dans cette géométrie.
Très détaillée, la démarche proposée est analogue à celle qui a été effectuée en
cours pour un conducteur cylindrique.
· Dans le troisième exercice, on étudie une pince ampèremétrique. Ce dispositif
permet, par induction, de mesurer un courant d'intensité importante circulant
dans un fil. Un des avantages de ce dispositif est qu'il n'y a pas besoin
d'ouvrir
le circuit pour insérer l'instrument de mesure, comme on doit le faire pour
utiliser un ampèremètre. Le calcul est conduit en passant par la détermination
du flux du champ magnétique à travers le tore. On termine en précisant les
conditions de fonctionnement d'une telle pince grâce à l'étude de sa fonction
de transfert.
· La quatrième partie s'appuie essentiellement sur le TP-cours de l'étude du
ferromagnétisme. Il s'agit d'étudier le montage expérimental, qui fait notamment
intervenir un montage intégrateur, afin d'accéder à la détermination
expérimentale du cycle d'hystérésis.
L'ensemble n'est pas très difficile et reste proche du cours, ce qui en fait un
bon sujet de travail au cours de l'année. À l'exception de la mécanique du
solide,
l'ensemble des points abordés dans cette épreuve figure toujours au programme en
vigueur à partir de la rentrée 2014. Seul un changement de terminologie doit
être
apporté puisque l'on ne parle plus d'amplificateur opérationnel mais
d'amplificateur
linéaire intégré (ALI).

Indications
Partie I
2 Le tore peut être vu comme un cylindre « évidé », c'est-à-dire que l'on peut
voir
un « grand » cylindre comme un « petit » cylindre plus un tore, ce qui permet de
trouver J à partir de la question 1.
4 Appliquer le théorème de la résultante dynamique au tore. Supposer le
mouvement
du tore horizontal et remarquer que G a un mouvement circulaire uniforme.
5 Seule la force d'adhérence a une puissance non nulle. Sans hypothèse
supplémentaire sur A, on ne peut pas intégrer l'équation différentielle qui
régit l'évolution
d
de  mais on peut interpréter
.
dt
Partie II
9 En régime permanent, l'équation de Maxwell-Faraday permet d'introduire le
potentiel électrique. Utiliser également l'équation de Maxwell-Gauss (avec  =
0).
11 L'intensité I qui traverse une section droite  d'un conducteur est
ZZ

-

-
I=
 · dS

Partie III
14 Supposer que le nombre N de spires est grand. Les sources du champ magnétique
sont le courant i1 dans le tore et le courant i dans le fil. Une étude des
symétries et

-
invariances conduit à B = B(r, z, t)c
u . Appliquer ensuite le théorème d'Ampère
et vérifier que la composante orthoradiale du champ ne dépend pas de z. Si les
courants i1 et i dépendent du temps, le champ magnétique en dépend.
15 Le flux à travers le bobinage est égal à N fois le flux à travers une spire.
17 Écrire l'équation électrique soit en considérant des inductances L et M en
série
avec une résistance Rp , soit en utilisant la loi de Faraday pour déterminer la
f.é.m.
totale du circuit qui est alors uniquement constitué de la résistance Rp .
18 Le principe de la mesure est de mesurer i1 et d'en déduire i. Il faut donc
que
la relation liant ces deux grandeurs soit linéaire et indépendante de la forme
du
signal (notamment de sa pulsation).
Partie IV
20 C'est l'aimantation M qui sature. Le champ magnétique croît toujours, même
s'il
atteint une asymptote de pente très faible ; il faut donc comprendre
l'expression
maladroite de l'énoncé « le champ magnétique de saturation » comme « le champ
magnétique une fois que le matériau a saturé ».
24 L'expression du travail reçu pour une évolution élémentaire est W = H dB.

De la physique autour d'un tore
I. Modélisation d'un hulahoop
1 Par définition, le moment d'inertie d'un solide S autour d'un axe  est
Z
J=
r2 dm
MS

où r désigne la distance entre l'axe  et le point M. Si S peut être décrit comme
deux solides disjoints S1 et S2 , l'intégrale sur S est la somme des deux
intégrales
sur S1 et S2 :
Z
Z
JS1 S2 =
r2 dm +
r2 dm
M  S1

M  S2

2 Le moment d'inertie d'un cylindre de hauteur c, de rayon b et de masse Mb est,
d'après l'indication de l'énoncé,
1
Mb b2
2
Quant à celui d'un cylindre de hauteur c, de rayon a et de masse Ma , c'est
Jb =

1
Ma a2
2
D'après la question précédente, on peut écrire
Ja =

Jb = Ja + J
Il ne reste qu'à exprimer les masses des deux cylindres
Ma = µ  c a2
donc

J=

et

Mb = µ  c b2

1
µ c (b4 - a4 )
2

On pouvait faire un calcul direct à partir de la définition du moment d'inertie
Z c Z b
Z c Z b
Z b
J=
r2 dm =
r2 (2µrdr dz) = 2µ c
r3 dr
z=0 r=a

z=0 r=a

r=a

Cela conduit bien au même résultat.
3 Le roulement sans glissement peut se traduire formellement par la relation
suivante au point de contact I entre l'arbre et le tore :

-

v (I  tore) = -
v (I  arbre)
-

-
Or, l'arbre étant fixe dans le référentiel R0 ,
v (I  arbre) = 0 . En utilisant par

-
ailleurs la relation de cinématique pour un solide dont le vecteur rotation est
 ,
 -
-

-

v (I  tore) = -
v (G) +   GI

 -
-
 -

-

v (G) +   GI = 0

il vient

-

v (G) = OG  u
c = (a - r)  u
c

-
-

   GI = ( u
cz )  (-ac
ur ) = -a  c
u

Or,

Finalement,

 =

a

a-r

D'après le théorème de König, l'énergie cinétique du tore de masse
m =  µ c(b2 - a2 )
est la somme de deux termes :

2
2
1
1
E c = m-
v (G) + E c =  µ c(b2 - a2 ) (a - r)  + E c
2
2
où E c est l'énergie cinétique barycentrique, qui s'écrit, dans le cas de la
rotation
autour d'un axe fixe,
E c =

1
a2 + b 2 2
1
J 2 = µ c (b2 - a2 )

2
2
2

En remplaçant (a - r)  par a , on obtient bien
Ec =

1
J 0 2
2

avec

J0 =  µ c(b2 - a2 )

3a2 + b2
2

4 Dans le référentiel galiléen R0 , le tore est soumis à
· son poids -m gc
uz ;

-
 -
-

-
· une force de contact au niveau de l'arbre : R = T + N ; la force N est la

-
réaction normale et la force T , qui traduit les frottements solides, est
opposée
à la vitesse de glissement.
Ce sont les lois de Coulomb qui régissent les frottements solides. La partie
tangentielle traduit les frottements. Elle est nulle en l'absence de frottement
et est opposée à la vitesse de glissement réelle (cas où il y a glissement)
ou supposée (cas où il n'y a pas glissement, comme dans le roulement sans
glissement). S'il y a glissement, sa norme est telle que

-

-
k T k = f dk N k
où f d est le coefficient de frottement dynamique. En l'absence de glissement,
on a

-

-
k T k 6 f sk N k
avec f s le coefficient de frottement statique. On a toujours f s > f d .

-

-
Compte tenu de la géométrie, on peut écrire a priori, N = Nr u
cr et T = T u
c +Tz u
cz .
Le théorème de la résultante dynamique s'écrit

d-
v (G)
m
= -m gc
uz + N c
u r + T u
c + Tz u
cz
()
dt
