CONCOURS ENSAM - ESTP - ARCHIMEDE

Épreuve de Physique PSI

Durée 3 h

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur
d'énoncé, d'une
part il le signale au chef de salle, d'autre part il le signale sur sa copie et
poursuit sa
composition en indiquant les raisons des initiatives qu'il est amené à prendre.

L'usage de calculatrices est interdit.

Etude d'un lambdamètre

Le problème se décompose en trois parties corrélées entre elles : une théorie
générale sur les interférences (première partie), l'interféromètre de Michelson
(deuxième partie) et la conception d'un lambdamètre (troisième partie).

Remarques préliminaires importantes : il est rappelé aux candidat(e)s que

. les explications des phénomènes étudiés interviennent dans la notation au
même titre
que les développements analytiques et les applications numériques ;

. tout au long de l'énoncé, les paragraphes en italique ont pour objet d'aider
à la
compréhension du problème ;

. tout résultat fourni dans l'énoncé peut être admis et utilisé par la suite,
même s'il n'a pas
été démontré par les candidat(e)s ;

. le tracé de la fonction sinc(x) est donné dans l'annexe en fin d'épreuve,
ainsi que des
formules trigonométriques utiles.

Les lambdamètres permettent de mesurer avec une excellente précision la
longueur d'onde d'une source laser. Sans mettre en oeuvre un lourd dispositif de
spectroscopie, ils sont basés sur des principes d'interférométrie. Le principe
du
lambdamètre décrit dans ce problème est dérivé de l'interféromètre de Michelson.

La propagation de l'onde lumineuse s'effectue dans un milieu transparent,
diélectrique,
linéaire, homogène et isotrope (DLH/).

La vitesse dela lumière dans le vide est notée c = 3.108 ms".

PREMIERE PARTIE
INTERFERENCES

Les grandeurs harmoniques seront représentées en notation complexe.

Une source lumineuse ponctuelle située en S émet, de manière pulsée, des trains
d'ondes lumineuses supposées de même pulsation a). Dans le modèle scalaire de
la lumière, la
fonction de l'onde monochromatique est caractérisée en un point M et à
l'instant tpar le signal

lumineux ou vibration lumineuse : s(M, t) =a cos[wt--ço(M, t)], où a est
l'amplitude supposée

constante de l'onde et ça (M, t) son retard de phase en M et à l'instant t par
rapport au point de
référence 8.

Par convention, la grandeur complexe associée à la grandeur réelle s(M, t) est
le signal
analytique : s(M,t)=a exp{j(æt--ça(M, t))], où j est le nombre complexe pour
lequel j2 =--1 .

Le complexe conjugué de s(M, t) est noté _8_* (M, t).

Le modèle des trains d'ondes suppose que la phase à la source (03 reste
constante

pendant des intervalles de temps de durée constante Tc entre lesquels elle
change

aléatoirement de valeur. L'onde émise durant cet intervalle de temps appelé
temps de
cohérence est nommée "train d'onde". Le train d'onde est ainsi limité dans le
temps et se

propage dans le vide à la célérité c. La phase de l'onde ças à la source S
prend une nouvelle
valeur aléatoire à chaque nouveau train d'onde.

AI Rayon lumineux

La lumière se propage de S à M le long d'un rayon lumineux avec pour vitesse au
point

P : v(P)=--£---- , où n (P) est l'indice de réfraction du milieu en P ; par
définition, le chemin
"(P)

optique (SM) entre les points 8 et M du rayon lumineux est : (SM) : Ën(P) dt(P)
. L'élément

d'arc de la courbe suivie parla lumière est noté dt(P) ; il est défini en P et
est parcouru par la
lumière àla vitesse de propagation v (P) pendant la durée dt.

1) Chemin optique et phase du signal lumineux

L'onde se propage sans déformation, le signal s(M, t) reproduit le signal de la
source
avec un retard T (M).

A1*a. Relier le chemin optique (SM) à la durée de propagation du signal T(M).
Conclure quant
à l'interprétation du chemin optique.

A1*b. Calculer l'ordre de grandeur de la pulsation mm du signal lumineux Dans
le domaine

visible, pour une longueur d'onde moyenne dans le vide a... de l'ordre de 600
nm,
calculer l'ordre de grandeur de la pulsation oem du signal lumineux.

A1*c. Etablir l'expression du retard de phase (p Il... =(p(M, t)--cp(P, t) lié
à la propagation entre

P et M, en fonction du chemin optique (PM) et de la longueur d'onde ?... de
l'onde
étudiée dans le vide.

2) Surface d'onde

A2*a. Définir une surface d'onde. Justifier le caractère d'onde sphérique
associé au signal
lorsque celui-ci se propage dans un milieu d'indice n constant. Enoncer le
théorème de

Malus.

A2*b. Quel instrument d'optique permet d'obtenir une onde plane à partir d'une
source
ponctuelle ? lllustrer votre réponse à l'aide d'un schéma faisant apparaître
les surfaces
d'onde.

L'éclairement (ou intensité lumineuse) %(M) est mesuré par un détecteur
quadratique

placé en M sensible à la valeur moyenne temporelle de SZ(M, t). II est
conventionnel/ement
défini au point M (à une constante multiplicative près) par :

%(M) = <_s_(M, t). _s_ * (M, t)} =  .

Cette moyenne temporelle est effectuée sur un temps de réponse TR du détecteur
toujours très grand devant les temps de cohérence temporelle des sources
supposés

identiques à rc. Ce temps de cohérence est la durée moyenne de passage des
trains d'ondes
en un point donné de l'espace.

B ! Interférences entre deux sources ponctuelles

L'éclairement %(M) résulte de la superposition en M de deux ondes issues de deux

sources ponctuel/es 81 et 82 de longueurs d'ondes dans le vide différentes M et
M. Elles sont
notées respectivement :

s1(M,t)=a1 cos[w1t--ça1(M,t)] et 82(M,t)=82 cos[wJ--çæ(M,t)]

B1*a. Exprimer l'éclairement %(M) en fonction des intensités & et %'2 de
chacune des ondes,

de leurs pulsations respectives 001 et 002 et du déphasage >X et D
» Y.

C1*a. Comment réalise--t-on de telles sources ? Quel est l'éclairement %(M) au
point M en
fonction de la différence de marche ô,,,(M) : (SZM)--(S1M), de ?... et %5 ?

C1*b. Démontrer l'expression approchée de la différence de marche
82,1(M)=(SZM)--(S1M).

En déduire l'éclairement %(X) au point M de l'écran en fonction de X, b, D, M
et %0.
Quelle est la forme des franges d'interférence observées ?

C1*c. Définir l'ordre d'interférence p(M) au point M. Préciser en le justifient
p(M) lorsque :

. la frange d'interférence en M est brillante,
. la frange d'interférence en M est sombre.

C1*d. Définir et exprimer l'interfrange i en fonction de ?..., b et D.

Figure 1

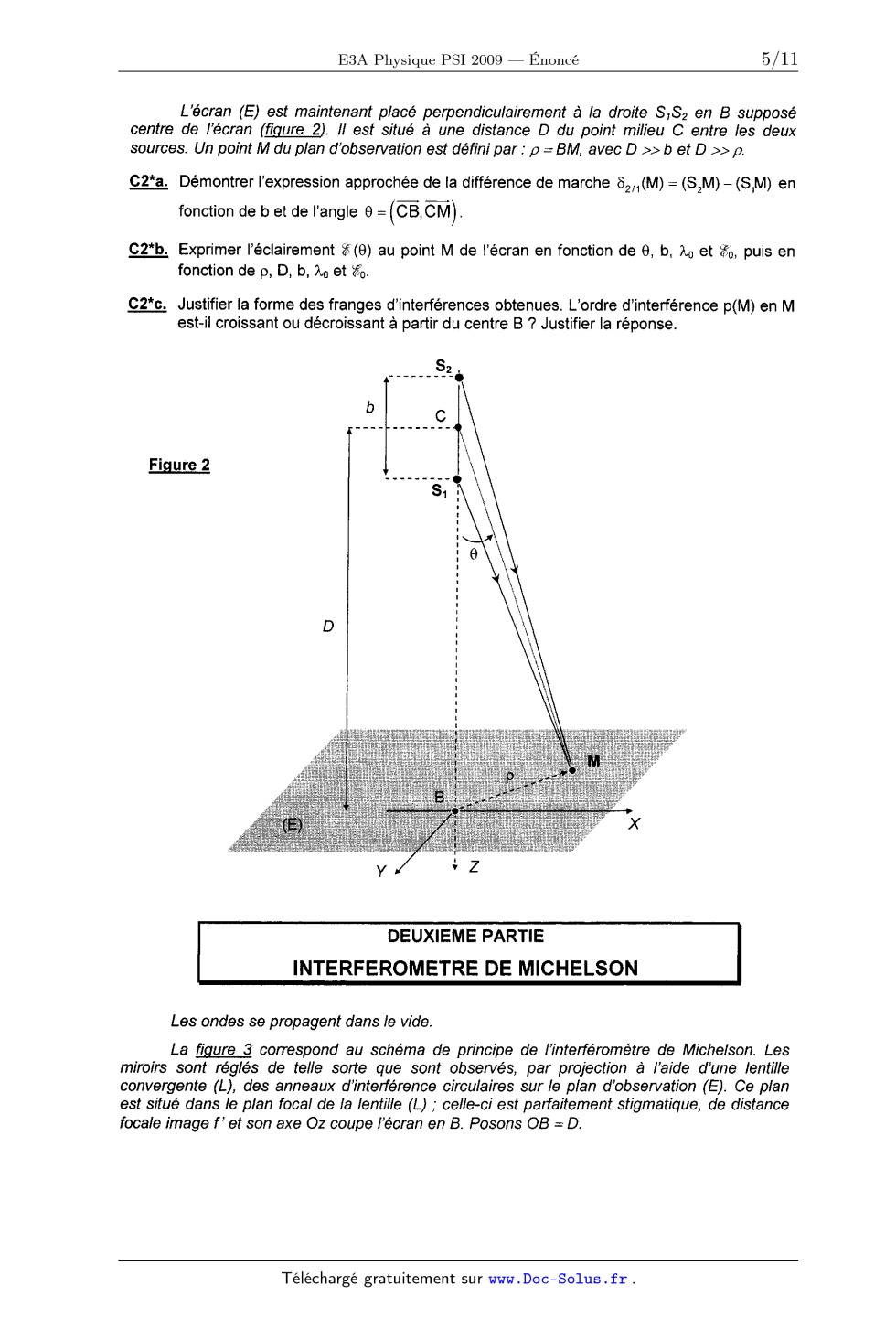

L'écran (E) est maintenant placé perpendiculairement à la droite 8182 en B
supposé
centre de l'écran (figure 2). Il est situé à une distance D du point milieu C
entre les deux

sources. Un point M du plan d'observation est défini par : p : BM, avec D >> b
et D >> p.

C2*a. Démontrer l'expression approchée de la différence de marche 62,1(M) :
(SZM)--(S1M) en

fonction de b et de l'angle 9 : (ÜË,.ÔÎA)

C2*b. Exprimer I'éclairement %(9) au point M de l'écran en fonction de 9, b,
i... et % puis en
fonction de p, D, b, ?... et %.

CZ*c. Justifier la forme des franges d'interférences obtenues. L'ordre
d'interférence p(M) en M
est-il croissant ou décroissant à partir du centre B ? Justifier la réponse.

Figure 2

DEUXIEME PARTIE

INTERFEROMETRE DE MICHELSON

Les ondes se propagent dans le vide.

La figure 3 correspond au schéma de principe de l'inten'éromètre de Miche/son.
Les
miroirs sont réglés de telle sorte que sont observés, par projection à l'aide
d'une lentille
convergente (L), des anneaux d'interférence circulaires sur le plan
d'observation (E). Ce plan
est situé dans le plan focal de la lentille (L) ; celle--ci est parfaitement
stigmatique, de distance

focale image f' et son axe 02 coupe l'écran en B. Posons OB : D.

L'interféromètre supposé idéal est constitué :

. d'une lame semi--réfléchissante dite séparatrice (Sp) qui réfléchit la moitié
de la lumière
qu'elle reçoit ; l'origine O du repère est centrée sur la séparatrice qui fait
un angle

invariable de 7r/4 avec les axes Ox et 02 ; les déphasages introduits parla
séparatrice
ne sont pas pris en compte car ils sont compensés par une lame compensatrice
(non

représentée sur la figure 3) réglée parallèlement à la séparatrice.

. de deux miroirs réglables (M1) et (M2) parfaitement plans, perpendiculaires
au plan de la

figure et dont les orientations fixes font un angle égal à 7r/4 par rapport à
l'orientation de
la lame séparatrice (Sp) ; le miroir (M1) est susceptible de subir un mouvement
de

translation parallèlement à la direction Oz alors que le miroir (M2) reste
fixe, la distance
qui le sépare de l'origine O est notée La.

Seules seront considérées des ondes ayant été réfléchies une et une seule fois
sur la
lame séparatrice. A partir de la situation de référence où (M,) est confondu
avec l'image de
(M2) par la séparatrice (Sp): le miroir (M,) subit une translation de longueur
e comptée

positivement si le miroir s'éloigne de la séparatrice.

TZ

" (M1)

e Ï _
______________ 4___ Image de M2 par

Figure 3 la séparatrice

plan focal image
(E) B P M de la lentille

D I Anneaux d'égale inclinaison

L'éclairement obtenu sur l'écran en occultant l'une des deux sources est noté
%0.

La source ponctuelle S monochromatique, de longueur d'onde i..., est placée à la

distance finie Ls : SO de la séparatrice. Le système optique constitué de (Sp),
(M,) et (M2)
donne deux images 81 et SZ dela source 8. 81 correspond aux rayons qui
rencontrent (M,) et SZ

aux rayons qui rencontrent ( M2).
La lentille (L) est stigmatique et n'introduit aucune différence de marche.

D1*a. Préciser les coordonnées de S, et 82 dans le repère Oxz. En déduire la
distance 8182 en
fonction de e.

D1*b. La distance qui sépare les points M et B sur l'écran (E) est notée p=BM.
Avec la
condition p << f', exprimer la différence de marche 81,2(M) : (S,M)--(SZM) en
fonction

de e et de l'angle 9=(ËÎË,O'M), puis en fonction de p, e et f'. Illustrer la

démonstration par un schéma explicatif faisant apparaître S,, 82, (L) et (E).

Déterminer, en fonction de e, la différence de marche A : ô(B) obtenue en B
pour p = O.

D2*a. Exprimer l'éclairement %(p) obtenu en M en fonction de p, e, f', ?... et
%o. En déduire que
la figure d'interférence projetée sur (E) est constituée d'anneaux
concentriques centrés
sur B.

D2*b. Le centre B des anneaux correspond a un maximum d'intensité. Quel est
l'ordre
d'interférence po, supposé entier, au centre des anneaux ? Déterminer le rayon
pk du
k'eme anneau brillant compté à partir du centre en fonction de e, f', ?... et
de son ordre
d'interférence pk.

DZ*c. Exprimer k en fonction de po et pk ; en déduire l'expression de pk en
fonction de e, f ', ?...
et k. Déterminer pk en fonction de k et de p1, le rayon du premier anneau
compté à partir
du centre.

D2*d. Quel est le phénomène observé sur l'écran quand l'interféromètre est
réglé au contact
optique (c'est--à-dire quand e = O) ?
Décrire, en la justifiant, l'évolution des anneaux lorsque la valeur de
l'épaisseur e de la
lame d'air est progressivement augmentée :

. les anneaux semblent--ils "entrer" ou "sortir" du centre ?
. y a-t-il un nombre croissant ou décroissant d'anneaux visibles sur l'écran ?

D2*e. Une lame à faces parallèles d'indice n...& et d'épaisseur e.ame : 8 pm
est ajoutée devant
et parallèlement au miroir mobile (M,). Pour une source monochromatique de
longueur

d'onde ?... = 500 nm, un brusque déplacement de 16 anneaux brillants au centre
est
alors observé. Evaluer numériquement l'indice de la lame n.ame.

D3. Est-il indispensable, dans ce montage, de placer l'écran (E) dans le plan
focal de la

lentille (L) pour observer des interférences ?
En serait--il de même si une source étendue incohérente était utilisée ?

E I Analyse d'interférogrammes

Le miroir (M,) est mobile entre e = 0 et e = L,,... ( L,... > 0).

Un détecteur ponctuel est placé au centre B du système d'anneaux. II délivre un
signal
électrique u (A) proportionnel à l'éclairement qu'il reçoit ; ce signal dépend
de la différence de

marche A.

L'accroissement de e par translation du miroir (M,) entraîne une variation du
chemin

optique en B de A = 0 à A : A..., et, par conséquent, un défilement des
anneaux. Le
déplacement de (M,) est contrôlé par un dispositif informatique qui enregistre
dans le même

temps l'éclairement âÏA) en B. On appelle interférogramme %(A) l'enregistrement
de l'évolution
de l'éclairement % en fonction de A.

L'éclairement obtenu sur l'écran en accu/tant l'une des deux sources est noté
%0.

1) Source monochromatique idéale

L'inten'érome'tre est éclairé par une source ponctuelle, monochromatique, de
longueur
d'onde /10 et de pulsation wo.

E1*a. Exprimer l'éclairement %(A) en fonction de A, (00, %b et de la célérité
de la lumière 0.

E1*b. Représenter I'interfërogramme %(A) en fonction de A et indiquer ses
paramètres

caractéristiques.
Justifier qu'au cours du déplacement du miroir (M1) à la vitesse constante V, un

scintillement de fréquence \) proportionnelle à V est visible au centre B des
anneaux.

Ce scintillement est détecté au moyen d'une photodiode.

2) Source délivrant deux ondes de pulsations voisines

La source émet, avec la même intensité, deux ondes monochromatiques de
pulsations

. . . 1
@ et a)2 vorsmes dela pulsation moyenne (00 : 5(w, + raz), avec 50) = (602 --
ca,) << (00 .

E2*a. Déterminer l'éclairement %(A) en fonction de A, on... %5, c et de l'écart
ôoe : oo2 -- (01.

Montrer que son expression diffère de l'éclairement de la question E1*a
précédente par
le facteur 7 (A) appelé degré de cohérence temporelle qui sera précisé.

E2*b. Exprimer le contraste %(A) des franges d'interférence. Représenter %(A)
en fonction de
A, en indiquant les paramètres caractéristiques de l'interfërogramme.

Lors du déplacement du miroir (M1), le contraste varie périodiquement et
s'annule en
des points dits "points d'anticoihcidence" ; il y a alors brouillage de la
figure d'interférence.

L'interféromètre est éclairé par une lampe à vapeur de sodium de longueur d'onde
moyenne /1,, = 600 nm (valeur adoptée pour faciliter les calculs). Lors de la
translation du

miroir (M), un éclairement uniforme de l'écran est observé --- il correspond à
une
anticoïncidence --- pour deux valeurs successives de l'épaisseur e de la lame
d'air obtenue
entre (M,) et l'image de (M2) parla séparatrice. Entre ces deux annulations de
la visibilité des
franges, 1000 scintillements sont comptabilisés parla photodiode en B.

E2*c. Déterminer numériquement l'écart ôk entre les deux longueurs d'onde du
doublet ainsi
que ôe, la longueur de déplacement du miroir (M1).

3) Source à profil rectangulaire

Pour simplifier les calculs, la source lumineuse est supposée présenter un
spectre

rectangulaire de largeur spectrale 5w. L'intensité véhiculée dans chaque bras
du Miche/son,

indépendamment l'un de l'autre, s'écrit: dä, =-ËÊÙ--dw si a) 5 [ca,--%,
wo+êË)--] et elle est

nulle partout ailleurs.

E3*a. Déterminer, par un calcul intégral, l'éclairement %(A) en fonction de A,
(bg, % , c et ôoe.
Quelle est l'expression du degré de cohérence temporelle y(A) ?

E3*b. Exprimer de contraste CEUR(A) des franges d'interférence. Représenter
%(A) dans le cas
où 60) << (:)0 . Indiquer les paramètres caractéristiques de l'intedérogramme.

E3*c. Montrer que les franges d'interiérence restent bien contrastées tant que
A vérifie la
relation : |A| s A.,. Exprimer Ac en fonction de c et 800, puis en fonction de
7l.0 et ôit.

AG est appelé longueur de cohérence.

Chaque train d'ondes possède une phase à l'origine ças aléatoire au cours du
temps. Il

est limité dans le temps par sa durée de cohérence rc et dans l'espace par sa
longueur de
cohérence Ac=c rc.

E3*d. Précisez la signification de AC et commenter la condition d'interférences
|A] 3 AC.

L'interféromètre de Miche/son est éclairé par une lampe basse pression de
longueur
d'onde moyenne /to : 600 nm et de largeur de raie & = 10 '2 nm.

E3*e. Evaluer sa longueur de cohérence. Répondre à cette même question dans le
cas d'un
laser de longueur d'onde ?... =600 nm et dont la largeur de raie vaut ôk : 10"6
nm. Que

dire de la longueur de cohérence d'une source parfaitement monochromatique ?
Commenter.

F I Analyse spectrale de l'interférogramme

Partant de l'interférogramme, un système informatique calcule numériquement la
transformée F (ca) de l'éclairement %(A). Cette transformée est définie par
l'intégrale :

F(ca) = AT %(A) cos(ÊJ--4) dA

C

F1*a. Calculer F(oe) dans le cas d'une source idéale monochromatique de
pulsation oeo :

%(A) = %0 {1 + cos(oeÊA )]

Représenter l'allure de la courbe F(oe). Montrer qu'elle présente trois pics
dont vous
préciserez :

. les amplitudes en fonction de %"o et A... ;

. la largeur ôoebase de leurs bases (voir annexe) en fonction de A... et de c.

Que devient F(oe) lorsque Amex devient très grand ?

F1*b. En déduire, sans calcul, l'allure de la courbe F(oe) obtenue pour une
source émettant

deux ondes de pulsations (... et 002 voisines de la pulsation moyenne wc et de
même
intensité (oe2 > 031 ).

Un spectromètre a pour fonction de séparer deux radiations de pulsations
voisines (01 et
(02. Il permet d'accéder à ces pulsations, de mesurer leur écart fréquentiel
5wR : (ca2 ----- ca,) ainsi

que les intensités relatives des deux radiations. Le paramètre le plus
important pour
caractériser cet appareil est son pouvoir de résolution : il estime la capacité
du spectromètre
à séparer deux pulsations très voisines.

Le critère "d'éloignement" adopté pour évaluer l'ordre de grandeur de la limite
de
résolution du spectromètre est le critère de Ray/eigh : le plus petit écart
mesurable est obtenu
lorsque deux pics de deux radiations différentes sont distants d'une
demi--largeur de base (voir
annexe), autrement dit lorsque le maximum principal de l'un correspond à la
première

annulation de l'autre.

F1*c. Estimer le plus petit écart spectral AoeR : oe2 -- oo1 qui puisse être
observé par ce dispositif
en fonction de c et Amex.

wo
AwR '
Montrer que le pouvoir de résolution ?? du spectromètre est fixé par le nombre
Nmax de

maxima d'intensité enregistrés par le détecteur lors de la course finie de
l'interféromètre.
Commenter.

Le pouvoir de résolution ?? du spectromètre est défini par : 9? :

"n
!°

10

TROISIEME PARTIE
DOUBLE INTERFEROMETRE DE MICHELSON : LAMBDAMETRE

Le lambdamètre (figure 4) a été élaboré pour mesurer rapidement la longueur
d'onde
d'un laser stabilisé. Il se présente comme un double interférome'tre de
Miche/son qui compare
la longueur d'onde inconnue d'un laser stabilisé avec la longueur d'onde connue
d'un laser de
référence : le laser Hélium--Néon stabilisé sur la raie d'absorption "i" de
l'iode à ÂO : 632,8 nm.

Le lambdamètre ne nécessite qu'une séparatrice (Sp), deux coins de cube
identiques et
un miroir réglable (M). Tous les angles de réflexion sont égaux à 75/4.

Les "coins de cube" sont des réflecteurs qui ont la propriété de renvoyer la
lumière dans
la même direction que celle de réception. Ils sont en verre d'indice n = 1,5 et
les trois angles au
sommet font chacun 90° avec une précision meilleure que la seconde d'arc. Un
rayon lumineux
tombant sur une des trois faces du coin va se réfléchir trois fois
successivement et donc se
décaler faiblement en position pour ressortir parallèlement à sa direction
incidente.

Le coin de cube 2 est mobile, il se déplace verticalement dans une enceinte où
le vide
est réalisé. Il est suffisamment lourd pour rendre les frottements négligeables
lors de la
translation. Il est attaché à la poulie d'un moteur pas à pas par
l'intermédiaire d'un fil et guidé
dans un tube en inox. Les concepteurs ont cherché à se rapprocher le plus
possible dela chute
libre.

Les longueurs de cohérence du laser étalon et du laser COZ stabilisé sont
respectivement de l'ordre de 300 m et 30 km.

g i vide --
?
F' r 4 : coin de cube 2
' u e ; mobile
Laser étalon (Sp) coin de cube 1
He--Ne fixe
.. 1
LAS A
// (L1)
(D1)@ î
f ! ' (L2) 4__>

Laser C 02
LAS

32 ÎWH' /
(M) 41 (Dz) @"

Données: 3160556 x0,6328=2 ; \/0,2=0,45

G1*a. Le rayon issu du laser 1 arrive en A sur la lame semi-réfléchissante :
représenter sur un
schéma les chemins optiques des deux rayons qui vont interférer.

L'anneau central de la figure d'interférences est détecté parla photodiode (D1
).

G1*b. Le rayon issu du laser 2 arrive en B sur la lame semi--réfléchissante :
représenter sur un
schéma les trajets optiques des deux rayons qui vont interférer.

L'anneau central de la figure d'interférences est détecté par la photodiode
(DZ),

G1*c. Comparer les différences de marche pour les lasers 1 et 2 respectivement
aux centres
(D1) et (D2) des deux figures d'interférences.

Le laser 1 est le laser étalon de longueur d'ondeÀ, : 632,8 nm. Le laser 2 est
un laser

COZ stabilisé dont la longueur d'onde & est à déterminer. Lors de la chute du
coin de cube 2,
un compteur évalue à p1 : 3160556 le nombre de scintillements détectés par (D1)
et, dans le
même temps, p; = 188 679 scintillements sont détectés par (DZ).

(_:'v_2= A l'aide de ces mesures, évaluer 7\.2 (en pm).

gg_. Citer deux avantages de l'utilisation des coins de cubes pour le
fonctionnement du
lambdamètre. Pourquoi le vide a-t-il été établi sur la longueur de déplacement
du coin
de cube ? Commenter le pouvoir de résolution du double interféromètre ainsi
constitué.

G4. Calculer la hauteur de chute e du coin de cube mobile. Comparer à la
longueur de
cohérence des lasers et commenter.

_Q_5_= Déterminer la durée tchute de la chute supposée libre du coin de cube,
sachant que
l'intensité du champ de pesanteur est 9 = 10 ms"? Commenter.

_Ç_5_= Le comptage des franges s'effectue à la frange près. En considérant que
la longueur
d'onde étalon M est connue sans incertitude, indiquer l'incertitude relative sur

l'évaluation de >\.2. Commenter.

ANNEXES

Formules trigonométriques :

a+b a--b
cosa+cosb = 2 cos[ 2 ]cos{----2----]

sina --- sinb : 2 cos[îÎ--b] sin{ÎÎ--b]
2 2

2 cosa--cosb : cos(a+b)+cos(a--b)

FIN DE L'EPREUVE

Extrait du corrigé obtenu par reconnaissance optique des caractères



E3A Physique PSI 2009 -- Corrigé
Ce corrigé est proposé par Guillaume Maimbourg (ENS de Cachan) ; il a été relu
par Vincent Freulon (ENS Ulm) et Stéphane Ravier (Professeur en CPGE).

Ce sujet porte sur l'étude d'un lambdamètre, système optique permettant de
mesurer avec une excellente précision la longueur d'onde d'une source laser
stabilisée.
· Dans la première partie, l'intégralité du cours d'optique ondulatoire est
repris
de façon progressive. L'énoncé propose de définir la notion de chemin optique
et de lier cette grandeur au déphasage entre deux ondes. Les interférences entre
deux ondes planes monochromatiques et cohérentes sont proposées à l'étude.
Le problème de la cohérence temporelle et spatiale est ensuite analysé en
détail.
La partie C permet de retrouver les expressions usuelles de l'éclairement dans
le cas des trous d'Young en configuration parallèle et orthogonale à l'écran
d'observation.
· La deuxième partie aborde l'étude d'un interféromètre de Michelson. Le
Michelson est placé dans la configuration « coin d'air ». L'expression de
l'éclairement
est obtenue par analogie avec le cas des trous d'Young en configuration
orthogonale à l'écran. La notion d'ordre d'interférence est introduite et
largement
étudiée. Des problématiques en lien direct avec l'expérimentation sont traitées.
· Enfin, l'étude du lambdamètre est l'objet de la troisième partie. Un
dispositif
original se basant sur le principe de l'interféromètre de Michelson permet de
déterminer très précisément la longueur d'onde d'une source inconnue,
connaissant celle d'une source référence. Le principe général de l'instrument
est abordé.
Les questions se font beaucoup plus ouvertes, et plus difficiles, que dans le
reste
du sujet, et amènent à réfléchir aux aspects techniques.
Ce problème porte exclusivement sur le cours d'optique ondulatoire. Il constitue
un exercice excellent et exhaustif dans ce domaine. Il est d'une difficulté
raisonnable
et graduelle : si la première partie est très proche du cours, la deuxième
demande
une bonne maîtrise de la notion de cohérence spatiale et temporelle, tandis que
la
troisième fait appel à une réelle réflexion. Le sujet étant long, le jury a
regretté que
de nombreux candidats se soient lancés dans « une chasse aux points »,
négligeant la
compréhension des phénomènes abordés.

Indications
A.2.b Compléter le schéma avec des rayons lumineux permet d'expliciter plus
aisément la déformation des surfaces d'onde lors de leur passage par la
lentille.
B.1.b Donner une première condition de cohérence relative aux pulsations.
B.1.c Comparer le temps de réponse du détecteur à la différence de pulsation 1
-2 .
B.2.b Deux ondes sont dites synchrones si elles ont même pulsation.
C.1.a Une manière simple d'avoir deux sources cohérentes est de diviser le
faisceau
d'une unique source.
D.1.a Adopter la configuration dite « repliée » de l'interféromètre de
Michelson permet de simplifier le problème. La distance S1 S2 est bien la
distance optique,
c'est-à-dire l'écart entre les deux sources pour le parcours de la lumière et
non
la distance géométrique qui les sépare.
D.1.b Raisonner par analogie avec le système de fentes d'Young en configuration
orthogonale à l'écran.
D.2.d L'ordre d'interférence pk est lié au k ième anneau visible et n'est pas
lié à un
anneau en particulier.
D.2.e La lame de verre remplace l'air sur l'épaisseur elame . La différence de
marche
supplémentaire doit être écrite par rapport à l'indice de l'air et fait par
conséquent intervenir (nlame - 1).
G.6 La formule de propagation des incertitudes peut s'exprimer ainsi : soit f
une
fonction des variables {ai }i . En notant ai les incertitudes associées à
chacune
des variables, l'incertitude absolue sur la fonction f , notée f ({ai }i ),
s'écrit :
v
uX
2
u
f
· ai 2
f ({ai }i ) = t
ai
i

Les conseils du jury
Le rapport du jury note que « l'épreuve était sans conteste longue mais elle
présentait l'avantage d'être sélective et classante. Elle permettait au candidat
de s'exprimer tant au niveau de sa connaissance du cours que de sa maîtrise
expérimentale ». Le sujet permettait en fin d'épreuve de mettre en valeur
« le sens pratique et la créativité du candidat futur ingénieur ». Lors de la
correction de l'épreuve, le jury dit avoir été particulièrement sensible aux
points suivant :
· De nombreuses questions font appel au sens physique du candidat. Les
« raisonnements effectués avec rigueur et cohérence » et une « interprétation
des phénomènes physiques » clairement mise en évidence sont
valorisés.
· En revanche, l'« utilisation indistincte de formules non justifiées » ou
les « réponses données sans justification ni commentaire » sont sanctionnées.
· Le jury a enfin tenu à rappeler qu'« une écriture illisible et des réponses
non rédigées » indisposent le correcteur.

Étude d'un lambdamètre
I. Interférences
A.

Rayon lumineux

A.1.a La durée de propagation s'écrit
Z
Z M
Z M
1 M
1
 (M) =
dt =
d(P) =
n(P) d(P)
c S
S
S v(P)
Ainsi,

 (M) =

(SM)
c

Le chemin optique est la distance que parcourt la lumière pendant la durée  (M)
si
elle se propage dans le vide à la vitesse c.

A.1.b Comme 2  6,

m

2 c
= 3 · 1015 rad.s-1
m

A.1.c En notant  la différence de marche entre les deux chemins optiques, le
déphasage d'une onde entre deux points s'écrit
P M = (M, t) - (P, t) =

Comme  = (PM),

P M =

2

0

2
(PM)
0

Le déphasage entre une onde en P et une onde en M est le rapport entre la
distance optique entre ces deux points et la longueur d'onde considérée dans
le milieu de propagation. En ce sens, c'est le nombre de longueur d'onde (non
nécessairement entier) duquel il faut décaler l'onde en P pour se ramener à
l'onde en M. Les fonctions trigonométriques utilisées étant 2-périodiques,
ce rapport est multiplié par 2 pour avoir invariance de l'onde pour tout
rapport entier.
A.2.a Une surface d'onde est une surface équiphase ; c'est-à-dire que pour tout
point de cette surface, l'onde possède la même phase.
Considérons l'émission d'une onde en un point P. Le déphasage de l'onde en un
point M s'écrit alors
P M =

2
(PM)
0

De plus, si l'indice du milieu est constant, (PM) s'écrit
(PM) = n · PM

Les surfaces équiphases (donc les surfaces d'onde) sont ainsi les surfaces
équidistantes
au point source. Ce sont des sphères centrées sur P. C'est pourquoi ces ondes
sont
qualifiées de sphériques.
Le théorème de Malus affirme que les rayons lumineux sont perpendiculaires aux
surfaces d'onde. C'est bien le cas ici puisque les rayons lumineux suivent une
trajectoire radiale depuis le point source et les surfaces équiphases sont des
sphères centrées
sur la source.
Le jury rapporte que « de nombreux candidats ne connaissent pas la définition
d'une surface d'onde et l'interprètent comme la surface orthogonale
aux rayons lumineux. Il est dès lors impossible d'introduire le théorème de
Malus ».
A.2.b Une lentille convergente permet d'obtenir une onde plane à partir d'une
onde
sphérique issue d'une source ponctuelle. Il suffit pour cela de placer la
source au foyer
objet F de la lentille. L'image est alors à l'infini, ce qui correspond à une
onde plane.

>

>

F

Lentille

La lentille est nécessairement convergente dans cette configuration (appelée
collimateur). Une lentille divergente peut aussi permettre d'obtenir une onde
plane, à condition que l'onde incidente soit convergente et non divergente
comme ici. Plus précisément, une lentille divergente permet d'obtenir une
onde plane à partir d'un point source virtuel situé sur son plan focal.

B.

Interférences entre deux sources ponctuelles

B.1.a Le signal total en M est la somme des deux signaux :
s(M, t) = s1 (M, t) + s2 (M, t)
Calculons l'éclairement E (M) :
