SESSION 2015 PCMS006

_:â=_ CONCOURS COMMUNS
- - POLYTECHNIQUES

EPREUVE SPECIFIQUE - FILIERE PC

MODELISATION DE SYSTEMES PHYSIQUES OU CHIMIQUES

Durée : 4 heures

N.B. : le candidat attachera la plus grande importance à la clarté, & la
précision et à la concision de
la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être
une erreur d 'énoncé, il le
signalera sur sa copie et devra poursuivre sa composition en expliquant les
raisons des initiatives
qu 'il a été amené à prendre.

Les calculatrices sont interdites \

Le sujet comporte deux parties indépendantes. Le candidat précisera au début de
sa copie le langage
de programmation (Python ou Scilab) qu'il a choisi et toutes les questions
seront traitées dans le
même langage. Un bonus sera accordé aux copies soignées avec des programmes
bien commentés.

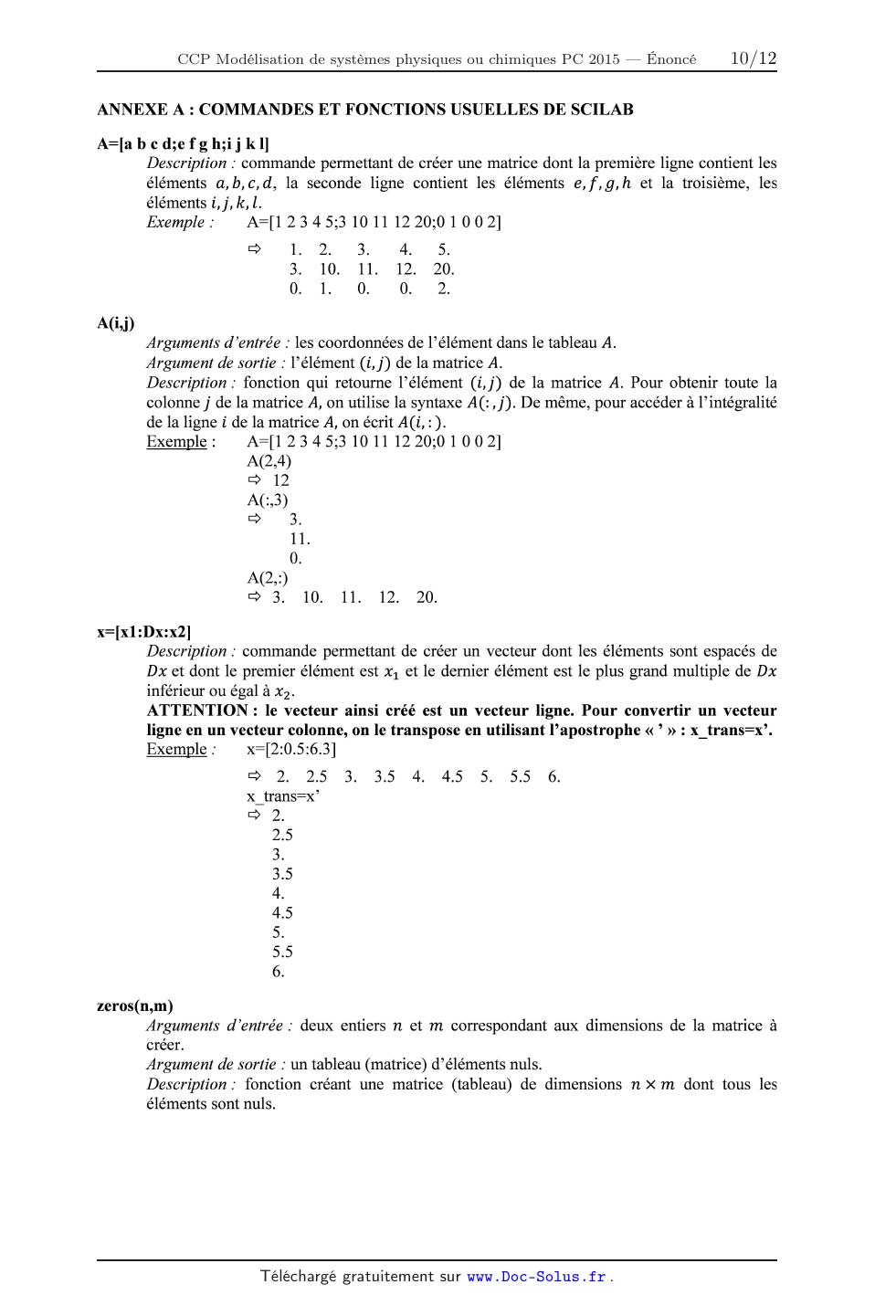

Plusieurs fonctions du langage Scilab sont rappelées en annexe A. Les candidats
choisissant le
langage Python pourront utiliser les bibliothèques numpy et matplotlib.pyplot.
Une documentation
simplifiée de plusieurs fonctions de ces bibliothèques est présente en annexes
B et C.

1/12

SIMULATION NUMERIQUE DU TRANSFERT THERMIQUE DANS UN
MUR EN REGIME TRANSITOIRE

On étudie les transferts thermiques dans le mur d'une maison, figure l(a). La
température à
l'intérieur de la maison est constante dans le temps et égale à Tint = 20 °C.
Aux temps négatifs

(t < 0), la température extérieure est égale à Text1 = 10 °C. A t = 0, elle
chute brusquement à

Text2 = --10 °C et elle reste égale à cette valeur aux temps positifs (t > 0),
figure l(b). On
souhaite étudier l'évolution du profil de température dans le mur au cours du
temps.

Text
Tint ' ur Text T Ëxt
z 0 V e x 0
Lx Tâ..
% 0 t
(a) (b)

Figures 1 (a) - Schéma du mur étudié. (b) - Evolution de la température
extérieure au cours du temps.

Le mur a une épaisseur 6 = 40 cm. Les propriétés physiques du mur sont
constantes : conductivité

thermique À = 1,65 W. m'1. K"1, capacité thermique massique cp = 1 000
].kg'1.K_1, masse

volumique p = 2 150 kg. m'3.

PARTIE I : ETUDE PRELIMINAIRE

Dans cette partie, on établit l'équation gouvernant les variations de la
température et on la résout en
régime permanent.

I.A. Equation gouvernant la température
On suppose que la température dans le mur T ne dépend que du temps t et de la
coordonnée x.
I.A.1. A quelle condition peut-on supposer que la température ne dépend pas des
coordonnées )! et z ?

I.A.2. Donner l'équation générale qui décrit le transport de chaleur dans un
solide en l'absence de

source d'énergie. Comment cette équation se simplifie-t-elle sous les
hypothèses de la question
I.A.l ?

I.B. Conditions aux limites
On envisage plusieurs types de conditions aux limites.

(i) La température est imposée aux limites du système.
(ii) La paroi extérieure est isolée par un matériau de très faible conductivité.

I.B.1. Traduire chacune de ces conditions aux limites sur la fonction T(x, t)
et/ou sa dérivée.

2/12

Dans toute la suite, on adoptera des conditions aux limites de type température
imposée.
I.C. Solutions en régime permanent

I.C.1. Résoudre l'équation obtenue à la question I.A.2. en régime permanent,
avec les conditions
aux limites de type températures imposées (question I.B.(i)) :
- pour un instant particulier négatif t1 < 0,

- pour un instant particulier positif t2 > 0, très longtemps après la variation
de
température extérieure, quand le régime permanent est de nouveau établi dans le
mur.

I.C.2. Quelle est la nature des profils T(x) obtenus (en régime permanent) à
ces deux instants '?
Tracer à la main les deux profils sur un même graphique sur la copie.

I.C.3. Sur le même graphique, tracer à la main qualitativement les profils
intermédiaires à

différents instants entre la variation brutale de la température extérieure (t
= O) et l'instant t2 où le
régime est de nouveau permanent.

PARTIE II : RESOLUTION NUMERIQUE

II.A. Equation à résoudre

On cherche à résoudre numériquement l'équation aux dérivées partielles :

âT âZT
"a = @ ...

où a est une constante. A l'équation (1) sont associées les conditions :

T(O, t) = T,... pour tout t > 0
T(e, t) = Text2 pour tout t > 0
T(x, O) = ax + b pour tout x E [O, 6]

II.A.1. Quelle est l'expression de a en fonction des paramètres physiques du
mur '?

II.A.2. Exprimer a et b en fonction de Tim, Text1 et EUR.

Pour effectuer la résolution de l'équation (1), nous utiliserons la méthode des
différences finies
présentée dans la partie II.B.

II.B. Méthode des différences finies

II.B.1. Discrétisation dans l'espace et dans le temps

On divise l'intervalle [O, 6], représentant l'épaisseur du mur, en N + 2
points, numérotés de 0 à
N + 1, régulièrement espacés de Ax (figure 2, page suivante). Cette division
est appelée
<< discrétisation >>. La distance Ax est appelée le << pas d'espace >>. A
l'intérieur du mur (frontières

intérieure et extérieure exclues) se trouvent donc N points. On cherche à
obtenir la température en
ces points particuliers à chaque instant.

3/12

Figure 2 - Discrétisation spatiale dans la direction x.
II.B.1.a. Donner l'expression de Ax en fonction de N et de l'épaisseur du mur e.
II.B.1.b. Donner l'abscisse x,- du ie point en fonction de i et Ax, sachant que
x0 = 0 et xN+1 = e.

Le temps est discrétisé en ItMax intervalles de durée At et on ne s'intéresse
au profil de
température qu'aux instants particuliers tk = k. At. L'intervalle élémentaire
de temps At est appelé
le << pas de temps >>.

Pour résoudre l'équation (1), deux méthodes sont proposées :
-- méthode utilisant un schéma explicite,

-- méthode utilisant un schéma implicite.

II.B.2. Méthode utilisant un schéma explicite

II.B.2.a. A l'aide d'un développement limité de la fonction x l--> T(x, t),
donner une expression
de T(x + Ax, t) à l'ordre 3 (a (Ax3)) en fonction de T et de ses dérivées
partielles par rapport à x
évaluées en (x, t). De même, donner une expression de T(x -- Ax, t) à l'ordre 3.

2
II.B.2.b. En déduire une expression approchée à l'ordre 1 (0(Ax)) de % (dérivée
partielle
x,t
spatiale seconde de T évaluée au point x à l'instant t) en fonction de T(x +
Ax, t), T(x -- Ax, t) et

T (x, t) et Ax.

On note Tik la température T(x,-, tk), évaluée au point d'abscisse x,- à
l'instant tk. De même, on
note T,'fF1 = T(x,- + Ax, tk) et T,"_1 = T(x,- -- Ax, tk).

! ' ' r r - , 62T , . , .
II.B.2.c. Dedu1re de la question precedente une express1on approchee de $
(der1vee partielle
xi» tk
k

spatiale seconde de T évaluée en x,- à l'instant tk) en fonction de Tik, Ti+1
et Tik_1 et Ax.

La dérivée partielle temporelle de l'équation (l) est maintenant approchée
grâce à un
développement limité.

II.B.2.d. A l'aide d'un développement limité de la fonction t l--> T(x, t),
donner une expression
de T(x,t + At) à l'ordre 1 (0(At)) en fonction de T et de sa dérivée partielle
par rapport à t
évaluées en (x, t).

ôT

II.B.2.c. En déduire une valeur approchée de E (dérivée partielle par rapport
au temps de T
x,t

évaluée au point x à l'instant t) à l'ordre 0 (0(1)) en fonction de T(x, t +
At), T(x, t) et At.

4/12

ôT

11. B. 2. f. Donner une expression de-- (dérivée partielle par rapport au temps
de T évaluée en

61: xi tk
xi à l'instant tk) en fonction de At, E" t T,k+1, avec Tik+1 = T(xi, tk + At).

L'équation (l) est valable en chaque point d'abscisse xi et à chaque instant tk.

II.B.2.g. Ecrire la forme approchée de cette équation au point i et à l'instant
k en approchant

62 ôT
% avec la formule obtenue à la question H. B. 2. c. et en approchant-- âtx avec
la formule
x,t

obtenue àla question ll.B.2.f.

II.B.2.h. Montrer que l'équation obtenue àla question II.B.2. g peut s'écrire
sous la forme :
T"+1_ -- rT"_ , + (1 -- 2r)T" + rT"+1 (2)
en précisant la valeur du paramètre r en fonction de Ax, At et a.

L'équation (2) est appelée schéma numérique explicite. Si on connait la
température en tous les
points x1,x2, ...,xN_1,xN à l'instant tk, on peut calculer grâce à elle la
température en tous les
points à l'instant ultérieur tk+1.

II.B.2.i. L'équation (2) est-elle valable dans tout le domaine, c'est-à-dire
pour toute valeur de
l, 0 S i S N+ 1 '?QuevalentTä'c etT]ÿ+1 ?

II.B.2.j. Dans cette question, on élabore une fonction schema_explicite
permettant de
calculer la température en chaque point au cours du temps selon la formule (2).
Parmi les variables

d'entrée se trouvera un vecteur T0 de dimension N, défini en dehors de la
fonction, contenant les
valeurs de la température aux points de discrétisation à l'instant initial. Au
sein de la fonction, un

algorithme calculera itérativement la température avec un nombre maximal
d'itérations ItMax. En
sortie de la fonction, on récupérera le nombre d'itérations réellement
effectuées, anter et une
matrice T_tous_k, de dimensions N >< ItMax. Chaque colonne de cette matrice
contient le

vecteur Tk dont les éléments sont les valeurs de la température aux N points
xl, , xN (points à
l'intérieur du mur) à l'instant k :
T11 T12 T1k ...T1k--1 T1k
T"--i/îl k\i { Tâ T2" T2" T2"--1 T2" \.
et T_tous_k= |
T--l\TN--1 ) \TA1I--1TAZI--l___Tliî--1mTliîîâTliî--1/
Tà Tâ T." Tir--1 Tl'

On souhaite arrêter le calcul lorsque la température ne varie presque plus dans
le temps. Dans ce

but, on évaluera la norme 2 de Tk -- T"'1 à chaque itération. La définition de
la norme 2 est
rappelée àla question II.B.2.j.(VÜ.

II.B.2.j.(i) Ecrire l'en-tête de la fonction en précisant bien les paramètres
d'entrée et de sortie.

II.B.2.j.(iü Le schéma numérique (2) permet d'approcher avec succès la solution
à la condition
r < 1/2. Programmer un test qui avertit l'utilisateur si cette condition n'est
pas respectée.

II.B.2.j.(iü) Affecter la valeur 2 000 à ItMax. Créer la matrice T_tous_k de
dimensions
N >< I tM ax en la remplissant de zéros.

5/12

II.B.2.j.(iv) Remplacer la première colonne de T_tous_k par le vecteur des
valeurs initiales T O.

II.B.2.j.(v) Calculer le profil de température à l'instant k = 1 (t = At), en
distinguant le cas
i= 1, le cas 2 S i S N -- 1 et le cas i= N. Affecter ces valeurs à la deuxième
colonne de
T_tous_k.

II.B.2.j.(vü Ecrire une fonction calc_norme qui calcule la norme 2 d'un
vecteur. On rappelle

que la norme 2 d'un vecteur V s'écrit :
V
1

II.B.2.j.(viÿ Elaborer une boucle permettant de calculer itérativement le
profil de température aux
instants tk = k.At avec k 2 2. Cette boucle sera interrompue lorsque la norme 2
du vecteur

T" -- T""1 deviendra inférieure à 10"2 ou lorsque le nombre d'itérations
atteindra la valeur I tM ax

(prévoir les deux cas). Utiliser, pour cela, la fonction calc_norme définie à
la question
II.B.2.j.(VÜ.

II.B.2.j.(viü) Ecrire la fm de la fonction afin de renvoyer tous les arguments
de sortie définis au
début de la question ll.B.2.j.

II.B.3. Méthode utilisant un schéma implicite

Le schéma explicite (2) ne converge que si le pas de temps At est suffisamment
faible par rapport
au pas d'espace Ax. Si l'on souhaite effectuer un calcul pour un temps physique
long, beaucoup
d'itérations seront nécessaires et le temps de calcul sera très long. C'est
pourquoi on préfère
d'autres types de schémas appelés schémas implicites.

Dans cette partie, la dérivée partielle seconde par rapport à x de la
température apparaissant dans
l'équation (l) est évaluée au point d'abscisse xi et à l'instant k + 1 :
62T 62T
6x2 6x2

N
N

x,t xirtk+1

et la dérivée partielle par rapport à t est évaluée au point d'abscisse xi et à
l'instant k :
âT âT

ä,...ÿ"ä

xfik'
II.B.S.a. Donner la nouvelle expression approchée de l'équation (l) définie en
page 3.

II.B.3.b. Montrer que l'équation obtenue àla question ll.B.3.a. peut être mise
sous la forme
Tik = --rTik_Ë1 + (1 + 2r)Tik+1 -- r {fifi . (3)

L'équation (3) est appelée schéma implicite car la température à l'instant tk
est exprimée en
fonction de la température à l'instant ultérieur tk+1.

6/12

Le système d'équations ainsi obtenu peut être écrit sous la forme :
MTk+1 = Tk + r v (4)

où M est une matrice carrée N >< N et Tk et T"'+1 sont les vecteurs de
dimension N définis par :

T1k T1k+1
T2k T2k+1
Tk = et T"+1 =
TIG--1} Tl'îä/
T]Ç,' T,(ÿ+1

et v est un vecteur de taille N faisant intervenir les conditions aux limites.

II.B.3.c. Préciser l'expression de la matrice M et l'expression du vecteur |).

A chaque pas de temps, il faut inverser le système matriciel :
MTk+1 = T" + r |)
pour obtenir Tk+1à partir de Tk.

II.B.3.d. Le but de cette question est d'écrire une fonction Calchpl qui permet
de résoudre un
système matriciel tridiagonal en utilisant l'algorithme de Thomas présenté
ci-dessous.

Algorithme de Thomas :
On cherche à résoudre un système matriciel tridiagonal de la forme :

Mu=d 6)

où M est une matrice de dimensions N >< N tridiagonale, c'est-à-dire une
matrice dont tous les
éléments sont nuls, sauf sur la diagonale principale, la diagonale supérieure
et la diagonale
inférieure

bl (:1
012 152 C2 0
(13 333 C3

aN bN
et où les vecteurs u et d, de dimension N, s'écrivent :

"»1 d1

".3 d,3
' |
' |
u = : et d = :
' |
' |
' |

uN--1 dN--1
uN dN

7/12

Dans cet algorithme, on calcule d'abord les coefficients suivants :

, C1
C1:--
b
' 1 C' ' 23 N 1
C' = 0 r = ; ; ; _
' b,--a,-c£ 1 p u l
et
, d1
d1=b_1
d---a-dL
d£='--'fl pour i=2,3,...,N.
bi_aici 1

Les inconnues ul, u2, , uN sont alors obtenues par les formules :

uN=div
ui=d£--c£ui+l pour i=N--1,N--2,...,2,1.

II.B.3.d.(i) En utilisant l'algorithme de Thomas, écrire une fonction Calchpl
qui permet de
calculer le vecteur u, solution du système matriciel (5), à partir de la
matrice M et du vecteur d.

II.B.3.e. Dans cette question, une fonction schema_implicite est élaborée avec
les mêmes

arguments d'entrée et de sortie que la fonction schema_explicite (définis à la
question
ll.B.2.j.) et qui utilise les mêmes critères d'arrêt (définis àla question
ll.B.2.j.(viü).

II.B.S.e.(i) Ecrire l'en-tête de la fonction en précisant les paramètres
d'entrée et de sortie.

II.B.3.e.(ü) Affecter la valeur 2 000 à ItMax. Créer la matrice T_t ou s_k dont
les dimensions
sont N >< I tM ax en la remplissant de zéros.

II.B.S.e.(üü Remplacer la 1re colonne de T_t ou s_k par le vecteur des valeurs
initiales T O.

II.B.S.e.(iv) Définir la matrice M et le vecteur V qui interviennent dans
l'équation (4).

II.B.3.e.(v) Calculer le profil de température à l'instant k = 1 (t = At).
Affecter ces valeurs à la
deuxième colonne de T_tous_k.

II.B.S.e.(vü Ecrire une boucle permettant de calculer itérativement le profil
de température aux
instants ultérieurs tk = k >< At avec k 2 2, en prévoyant un arrêt lorsque la
norme 2 du vecteur

T" -- T"'1 devient inférieure à 10"2 ou lorsque le nombre d'itérations atteint
la valeur ItMax

(prévoir les deux cas). Utiliser pour cela la fonction calc_norme définie à la
question
ll.B.2.j.(vü.

II.B.S.e.(vü) Ecrire la fin de la fonction afin de renvoyer tous les arguments
de sortie définis au
début de la question ll.B.2.j.

II.C. Programme principal

II.C.1. Début du programme

II.C.1.a. Définir les variables epais (épaisseur du mur), conclue (conductivité
thermique), rho
(masse volumique), Cp (capacité thermique massique), Tint (température
intérieure), Textl

8/12

(température extérieure pour les instants t < 0), Text2 (température extérieure
pour les instants

t > O), N (nombre de points de calcul à l'intérieur du mur) et Dt (intervalle
de temps élémentaire)
et leur affecter les valeurs correspondant au problème physique défini au début
de l'énoncé. On
prendra un nombre de points de discrétisation N = 60 et un pas de temps At de
25 secondes.

II.C.1.b. Calculer les coefficients a et b avec la formule trouvée àla question
II.A.2.
II.C.1.c. Créer un vecteur X dont les éléments xl, x2, , xN sont définis àla
question ll.B.l.b.

II.C.1.d. Calculer le vecteur des températures initiales T O.

II.C.1.e. Calculer alpha selon la formule trouvée à la question ll.A.l.
Calculer r en utilisant la
formule calculée àla question ll.B.2.h.

II.C.2. Calcul des températures

II.C.2.a. Ecrire un morceau de programme qui demande à l'utilisateur quel
schéma (explicite ou
implicite) il souhaite utiliser et qui appelle la fonction correspondante.

II.C.3. Analyse du résultat

II.C.3.a. Ecrire un morceau de programme permettant de tracer sur un même
graphique le profil
de température en fonction de X tous les 100 pas de temps.

II.C.S.b. Faire afficher le temps en heures au bout duquel le régime permanent
est établi.

Fin de l'énoncé
