Mines Chimie PC 2004

Thème de l'épreuve Étude de l'élément cobalt. Synthèse du 7,20-diisocyanoadociane.
Principaux outils utilisés cristallographie, oxydoréduction, champ cristallin, potentiel chimique, chimie organique, orbitales moléculaires

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)


Énoncé complet

(télécharger le PDF)

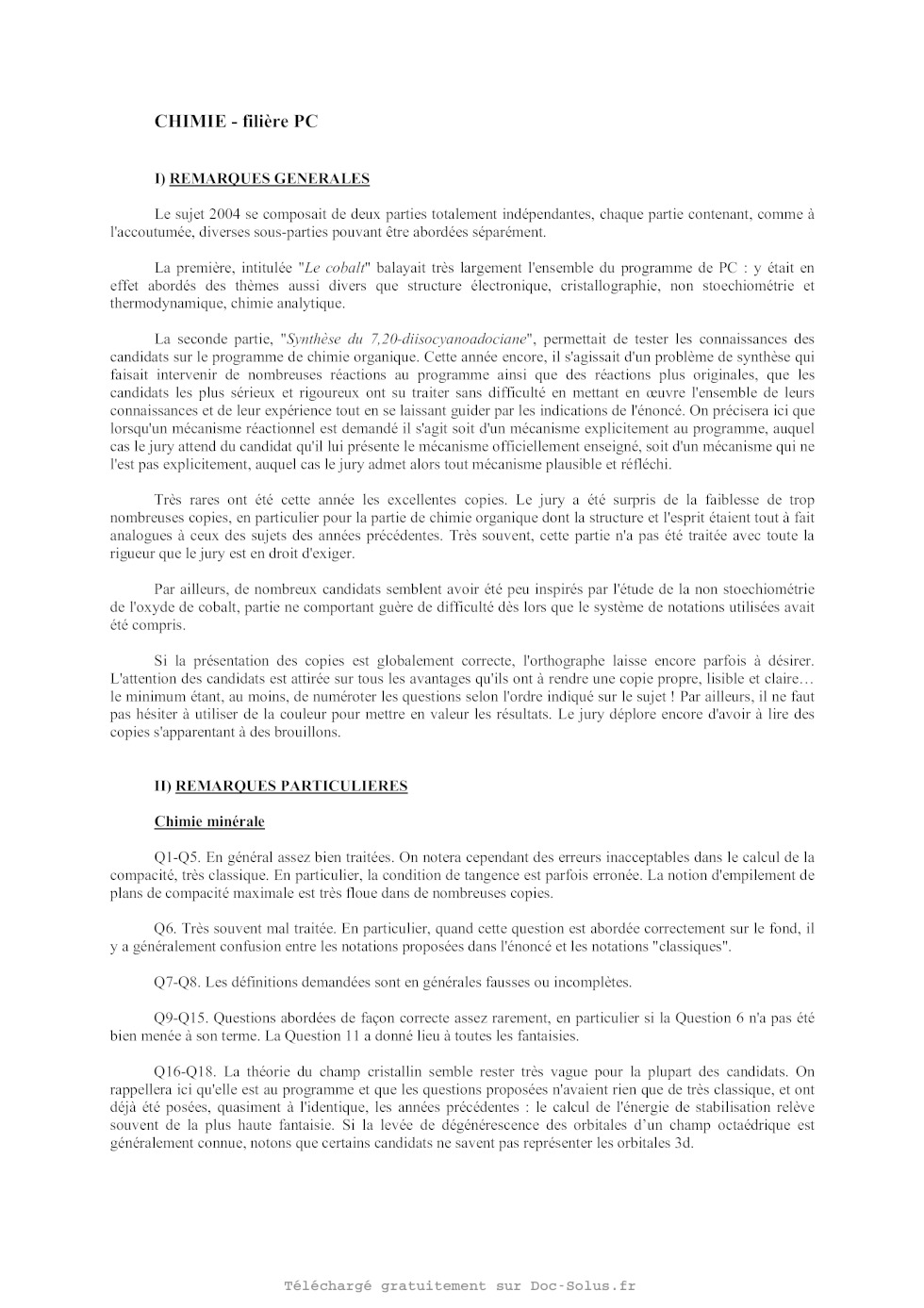

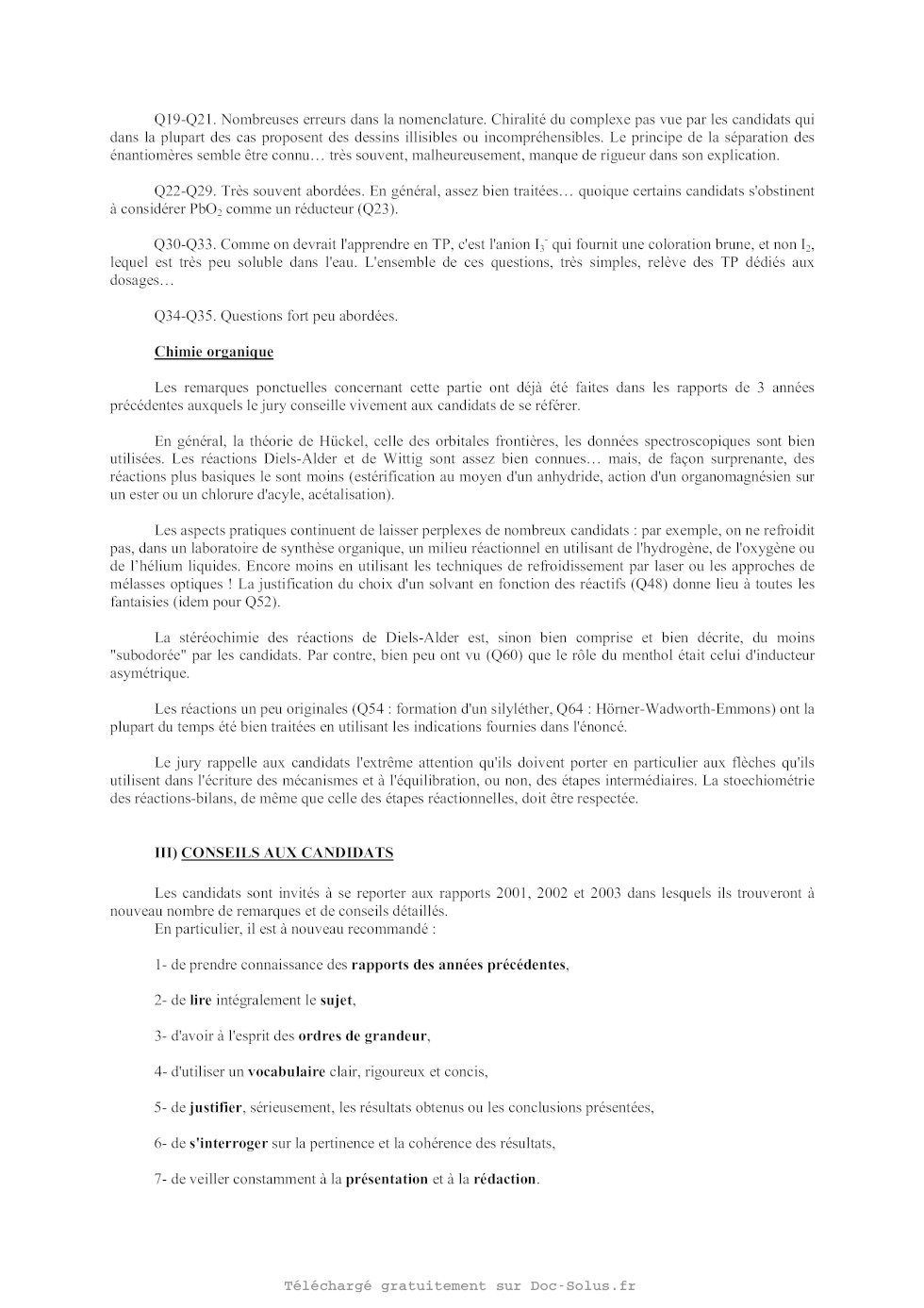

Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères

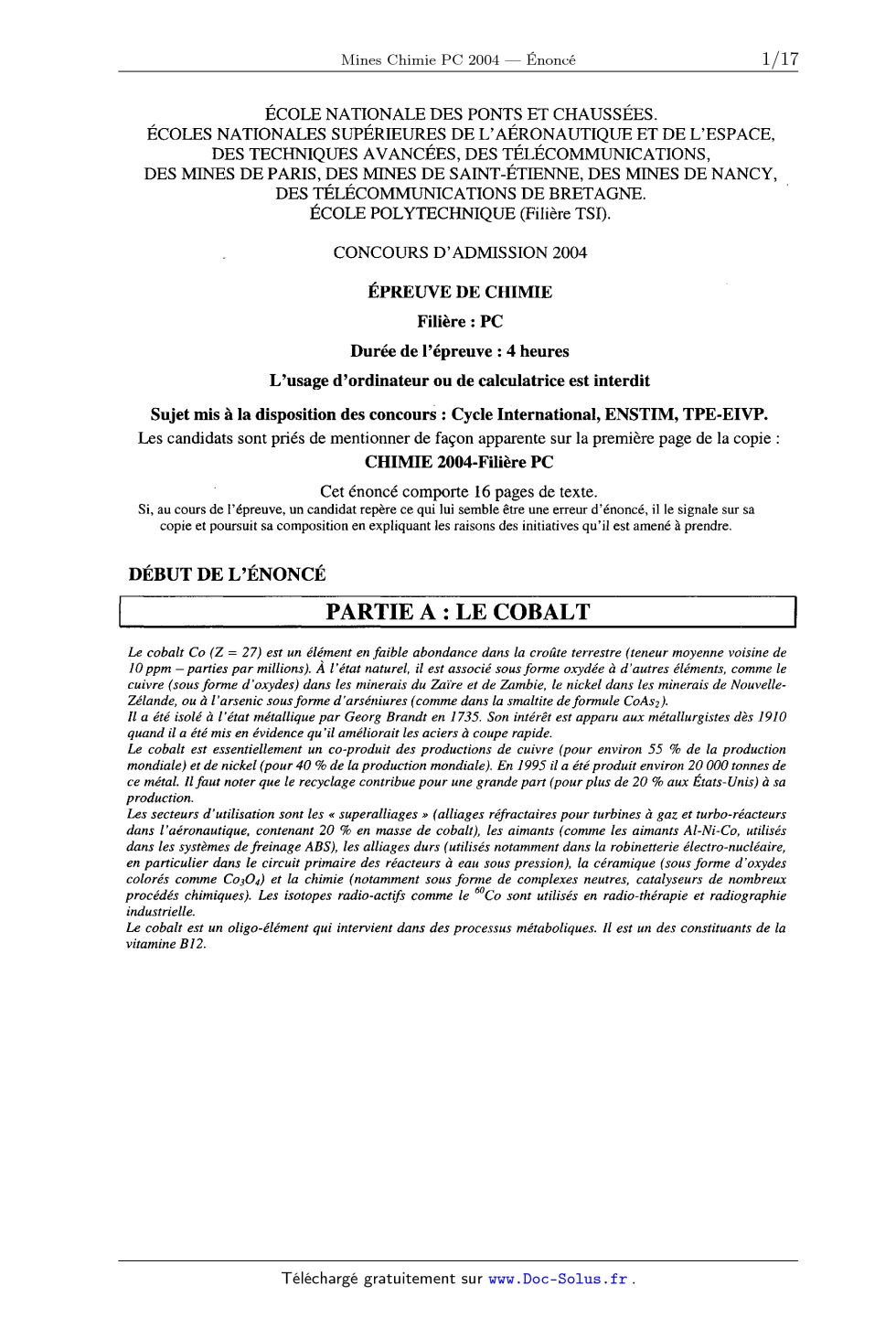

ÉCOLE NATIONALE DES PONTS ET CHAUSSÉES.
ECOLES NATIONALES SUPERIEURES DE L'AÉRONAUTIQUE ET DE L'ESPACE,
DES TECHNIQUES AVANCÉES, DES TELECOMMUNICATIONS,
DES MINES DE PARIS, DES MINES DE SAINT-ÊTIENNE, DES MINES DE NANCY,
DES TELECOMMUNICATIONS DE BRETAGNE. '
ECOLE POLYTECHNIQUE (Filière TSI).

CONCOURS D'ADMISSION 2004

ÉPREUVE DE CHIMIE
Filière : PC
Durée de l'épreuve : 4 heures

L'usage d'ordinateur ou de calculatrice est interdit

Sujet mis àla disposition des concours : Cycle International, EN STIM, TPE-EIVP.
Les candidats sont priés de mentionner de façon apparente sur la première page
de la copie :

CHIMIE 2004-Filière PC

Cet énoncé comporte 16 pages de texte.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur
d'énoncé, il le signale sur sa
copie et poursuit sa composition en expliquant les raisons des initiatives
qu'il est amené à prendre.

DÉBUT DE L'ÉNONCÉ

PARTIE A : LE COBALT _

Le cobalt Co (Z = 27) est un élément en faible abondance dans la croûte
terrestre (teneur moyenne voisine de
10 ppm -- parties par millions). À l'état naturel, il est associé sous forme
oxydée à d'autres éléments, comme le
cuivre (sous forme d'oxydes) dans les minerais du Zaïre et de Zambie, le nickel
dans les minerais de Nouvelle-
Zélande, ou à l 'arsenic sous forme d'arséniures (comme dans la smaltite de
formule CoAs2 ).

Il a été isolé à l'état métallique par Georg Brandt en 1735. Son intérêt est
apparu aux métallurgistes dès 1910
quand il a été mis en évidence qu 'il améliorait les aciers à coupe rapide.

Le cobalt est essentiellement un co-produit des productions de cuivre (pour
environ 55 % de la production
mondiale) et de nickel (pour 40 % de la production mondiale). En 1995 il a été
produit environ 20 000 tonnes de
ce métal. Il faut noter que le recyclage contribue pour une grande part (pour
plus de 20 % aux États-Unis ) à sa
production.

Les secteurs d'utilisation sont les « superalliages » (alliages réfractaires
pour turbines à gaz et turbo-réacteurs
dans l'aéronautique, contenant 20 % en masse de cobalt), les aimants (comme les
aimants Al-Ni-Co, utilisés
dans les systèmes de freinage ABS), les alliages durs (utilisés notamment dans
la robinetterie électro--nucléaire,
en particulier dans le circuit primaire des réacteurs à eau sous pression), la
céramique (sous forme d'oxydes
colorés comme C0304) et la chimie (notamment sous forme de complexes neutres,
catalyseurs de nombreux
procédés chimiques). Les isotopes radio-actifs comme le 60Co sont utilisés en
radio-thérapie et radiographie
industrielle.

Le cobalt est un oligo-élément qui intervient dans des processus métaboliques.
Il est un des constituants de la
vitamine BIZ.

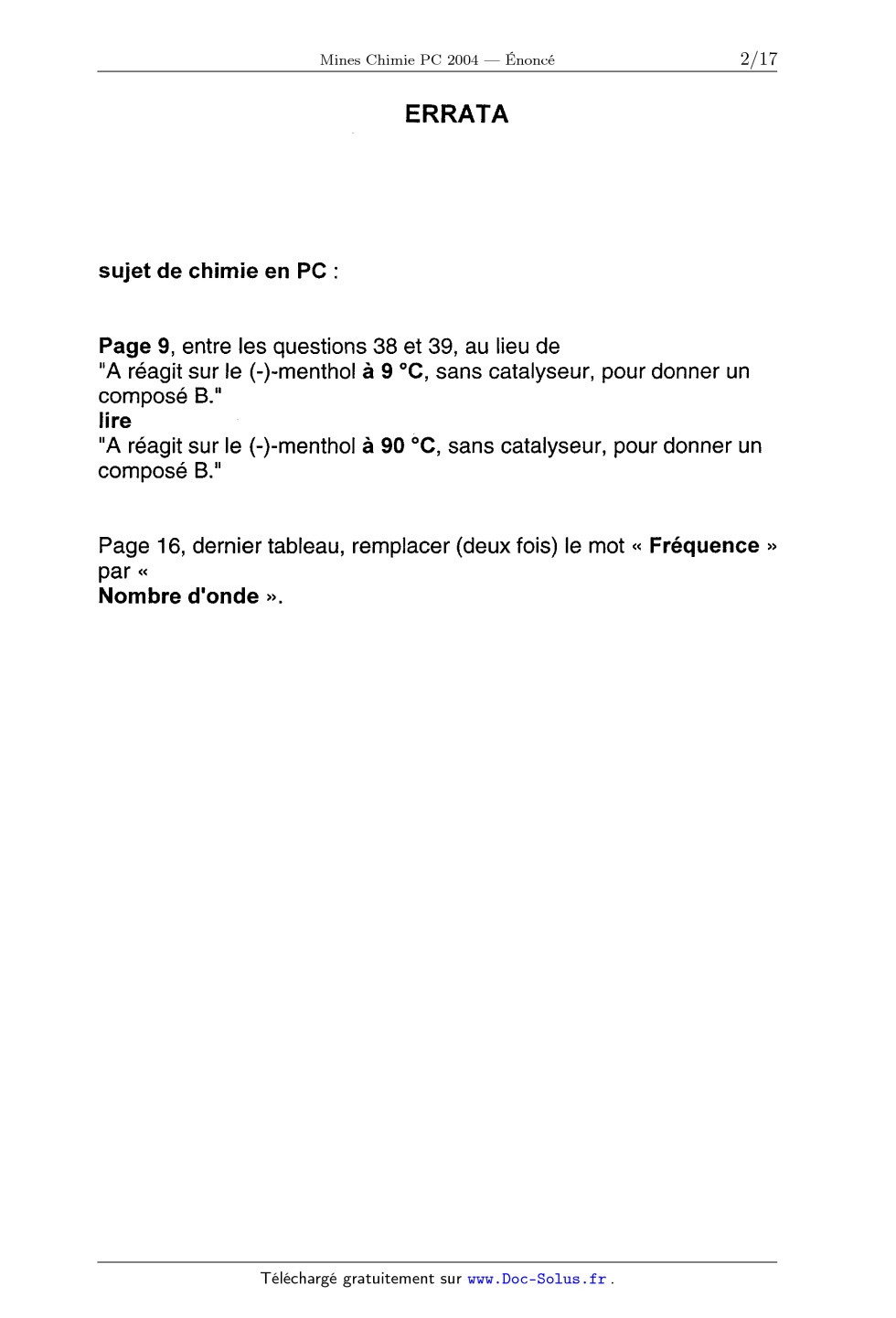

ERRATA

sujet de chimie en PC :

Page 9, entre les questions 38 et 39, au lieu de

"A réagit sur le (-)--menthol à 9 °C, sans catalyseur, pour donner un
composé B."

lire _

"A réagit sur le (-)-menthol à 90 °C, sans catalyseur, pour donner un
composé B."

Page 16, dernier tableau, remplacer (deux fois) le mot << Fréquence >>
par <<
Nombre d'onde >>.

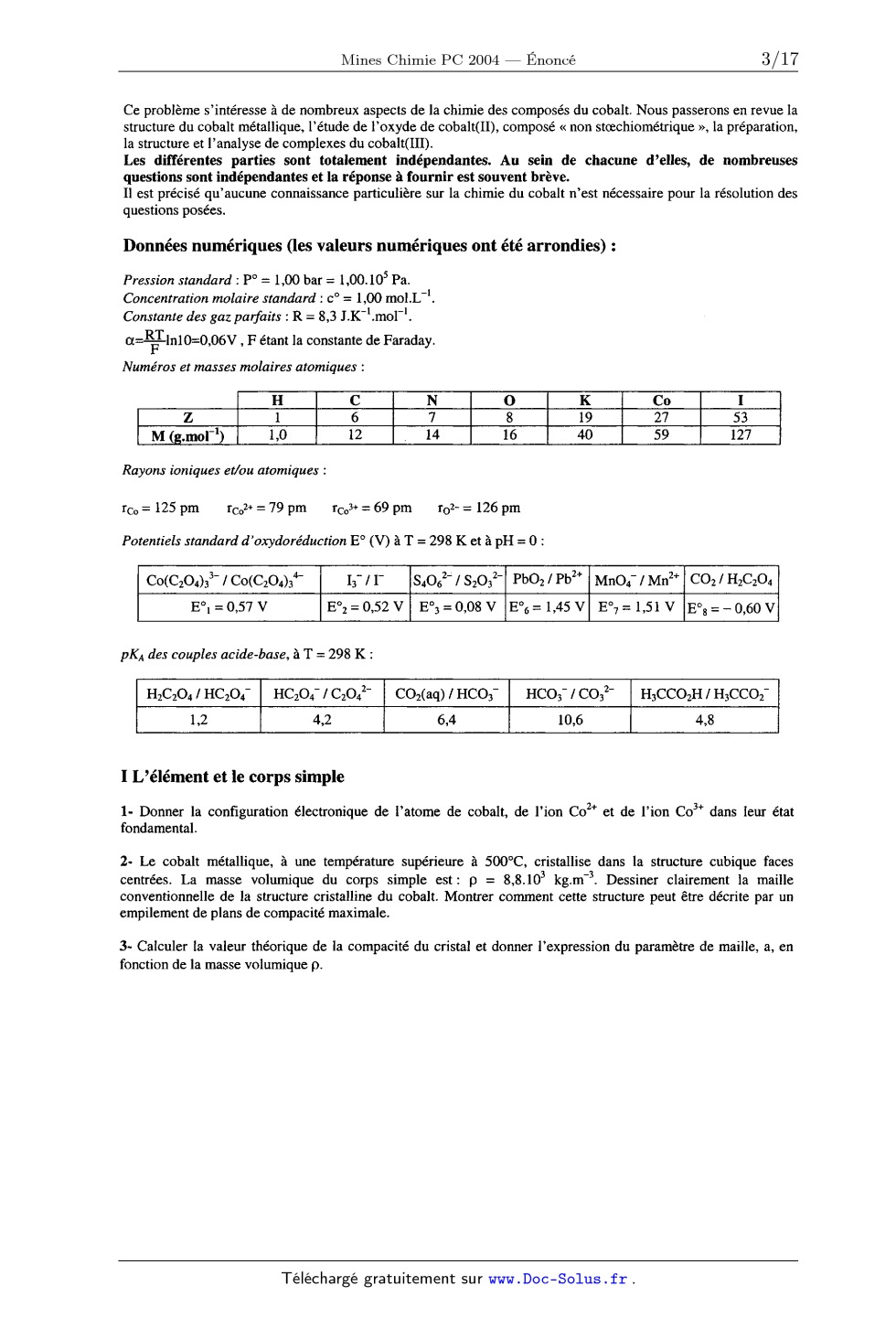

Ce problème s'intéresse à de nombreux aspects de la chimie des composés du
cobalt. Nous passerons en revue la
structure du cobalt métallique, l'étude de l'oxyde de cobalt(ll), composé « non
stoechiométrique », la préparation,

la structure et l'analyse de complexes du cobalt(lIl).
Les différentes parties sont totalement indépendantes. Au sein de chacune
d'elles, de nombreuses

questions sont indépendantes et la réponse à fournir est souvent brève.
Il est précisé qu'aucune connaissance particulière sur la chimie du cobalt
n'est nécessaire pour la résolution des

questions posées.

Données numériques (les valeurs numériques ont été arrondies) :

Pression standard : P° : 1,00 bar : 1,00. 105 Pa.
Concentration molaire standard : c° : 1,00 mol.L".
Constante des gaz parfaits : R = 8,3 J.K"Ïmol".

a=BËT--'1mo=o,osv , F étant la constante de Faraday.

Numéros et masses molaires atomiques :

Rayons ioniques et/ou atomiques :

Tec : 125 pm rC°2+ : 79 pm rCo3+ : 69 pm r02-- : 126 pm

Potentiels standard d 'oxydoréduction E° (V) à T = "298 K et à pH : 0 :

Co(C204)33" / Co(CZO4)34' s.,oä*' / 52032" 131302 / Pb2+ MnO4 /Mn2+ CO2 / H2C204
E°1=057V E°2=052V E°3=0,08V E°6=1,45V E°7= 1,51 v Eog__060v

pKA des couples acide-base, à T = 298 K :

H2C204 / HC204-- HC204_ / C2042-- COz(ûQ) / HCO3-- HCO3-- / C032-- H3CC02H /
H3CCOZ--

I L'élément et le corps simple

1-- Donner la configuration électronique de l'atome de cobalt, de l'ion Co2+ et
de l'ion Co3+ dans leur état
fondamental.

2- Le cobalt métallique, à une température supérieure à 500°C, cristallise dans
la structure cubique faces

centrées. La masse volumique du corps simple est: p : 8,8.103 kg.m"3. Dessiner
clairement la maille
conventionnelle de la structure cristalline du cobalt. Montrer comment cette
structure peut être décrite par un

empilement de plans de compacité maximale.

3- Calculer la valeur théorique de la compacité du cristal et donner
l'expression du paramètre de maille, a, en
fonction de la masse volumique p.

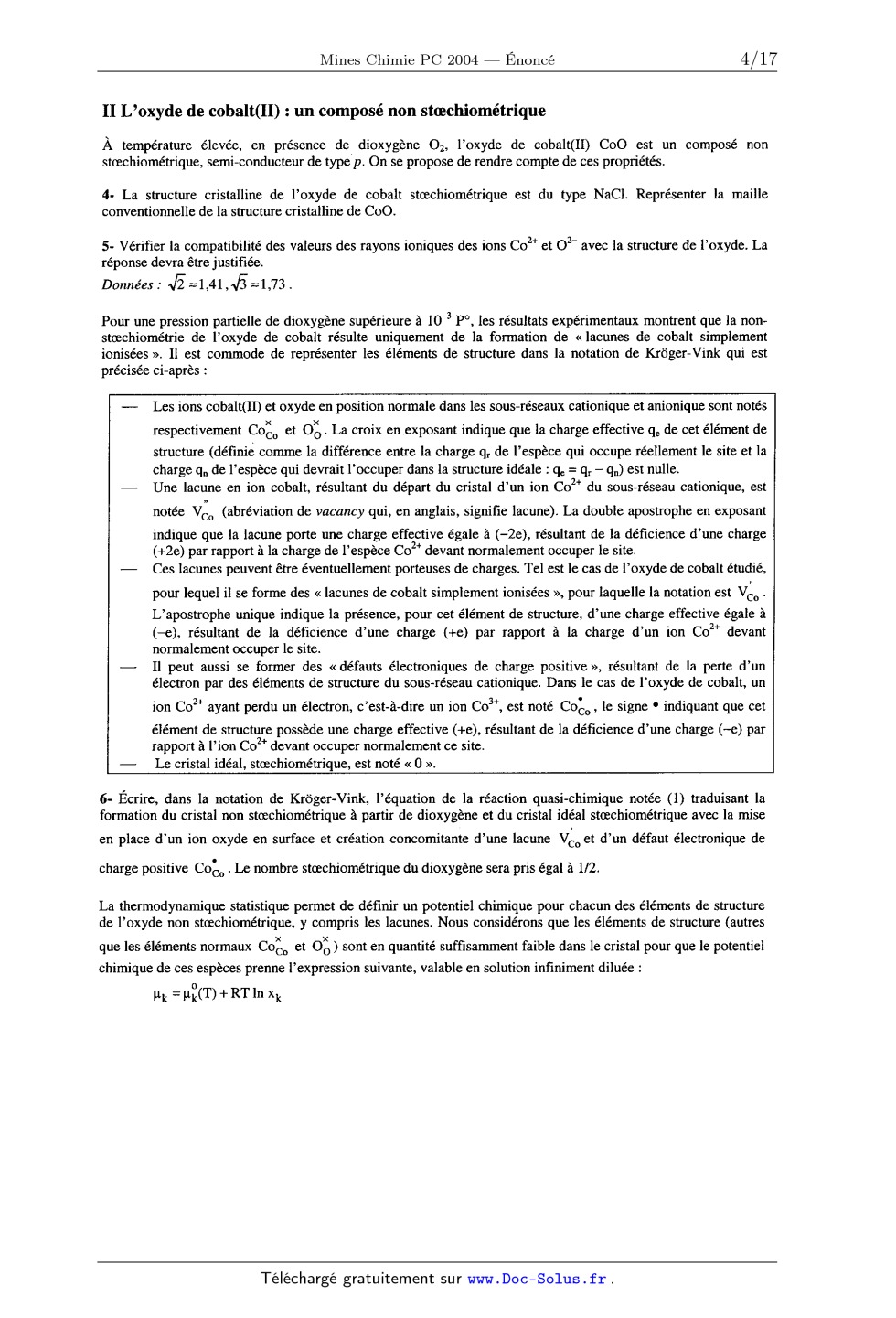

Il L'oxyde de cobalt(ll) : un composé non stoechiométrique

À température élevée, en présence de dioxygène 02, l'oxyde de cobalt(ll) COO
est un composé non
stoechiométrique, semi-conducteur de type p. On se propose de rendre compte de
ces propriétés.

4-- La structure cristalline de l'oxyde de cobalt stoechiométrique est du type
NaCl. Représenter la maille
conventionnelle de la structure cristalline de COO.

5- Vérifier la compatibilité des valeurs des rayons ioniques des 10ns Co2+ et
02 avec la structure de l'oxyde. La
réponse devra être justifiée.

Données: J£=1,41,Jä=1,73.

Pour une pression partielle de dioxygène supérieure à 10"3 P°, les résultats
expérimentaux montrent que la non--
stoechiométrie de l'oxyde de cobalt résulte uniquement de la formation de «
lacunes de cobalt simplement
ionisées >>. Il est commode de représenter les éléments de structure dans la
notation de Krôger--Vink qui est

précisée ci-après :

Les ions cobalt(ll) et oxyde en position normale dans les sous-réseaux
cationique et anionique sont notés

respectivement CoË0 et 02. La croix en exposant indique que la charge effective
qe de cet élément de

structure (définie comme la différence entre la charge qr de l'espèce qui
occupe réellement le site et la

charge qn de l'espèce qui devrait l'occuper dans la structure idéale : qe : qr
---- q,,) est nulle.
Une lacune en ion cobalt, résultant du départ du cristal d'un ion Co2+ du
sous--réseau cationique, est

notée VCo (abréviation de vacancy qui, en anglais, signifie lacune). La double
apostrophe en exposant

indique que la lacune porte une charge effective égale a (--2e), résultant de
la déficience d' une charge
(+2e) par rapport à la charge de l'espèce Coz+ devant normalement occuper le
site.

Ces lacunes peuvent être éventuellement porteuses de charges. Tel est le cas de
l'oxyde de cobalt étudié,

pour lequel il se forme des « lacunes de cobalt simplement ionisées », pour
laquelle la notation est VCO .

L'apostrophe unique indique la présence, pour cet élément de structure, d'une
charge effective égale à

(--e), résultant de la déficience d'une charge (+e) par rapport à la charge
d'un ion Co2+ devant
normalement occuper le site.

Il peut aussi se former des << défauts électroniques de charge positive »,
résultant de la perte d'un
électron par des éléments de structure du sous--réseau cationique. Dans le cas
de l'oxyde de cobalt, un

' / , \ ° -- , . . . .
ion Co2+ ayant perdu un electron, c est-a--d1re un lon Co", est note CoCo , le
Signe ' md1quant que cet

élément de structure possède une charge effective (+e), résultant de la
déficience d' une charge (--e) par
rapport à l'ion Co2+ devant occuper normalement ce site.

Le cristal idéal, stoechiométrique, est noté « 0 ».

6- Écrire, dans la notation de Krôger-Vink, l'équation de la réaction
quasi--chimique notée ( l) traduisant la
formation du cristal non stoechiométrique à partir de dioxygène et du cristal
idéal stoechiométrique avec la mise

en place d'un ion oxyde en surface et création concomitante d'une lacune VCo et
d'un défaut électronique de

charge positive Coè0 . Le nombre stoechiométrique du dioxygène sera pris égal à
1/2.

La thermodynamique statistique permet de définir un potentiel chimique pour
chacun des éléments de structure
de l'oxyde non stoechiométrique, y compris les lacunes. Nous considérons que
les éléments de structure (autres

que les éléments normaux CoËo et 023) sont en quantité suffisamment faible dans
le cristal pour que le potentiel

chimique de ces espèces prenne l'expression suivante, valable en solution
infiniment diluée :

uk = @... + RT ln xk

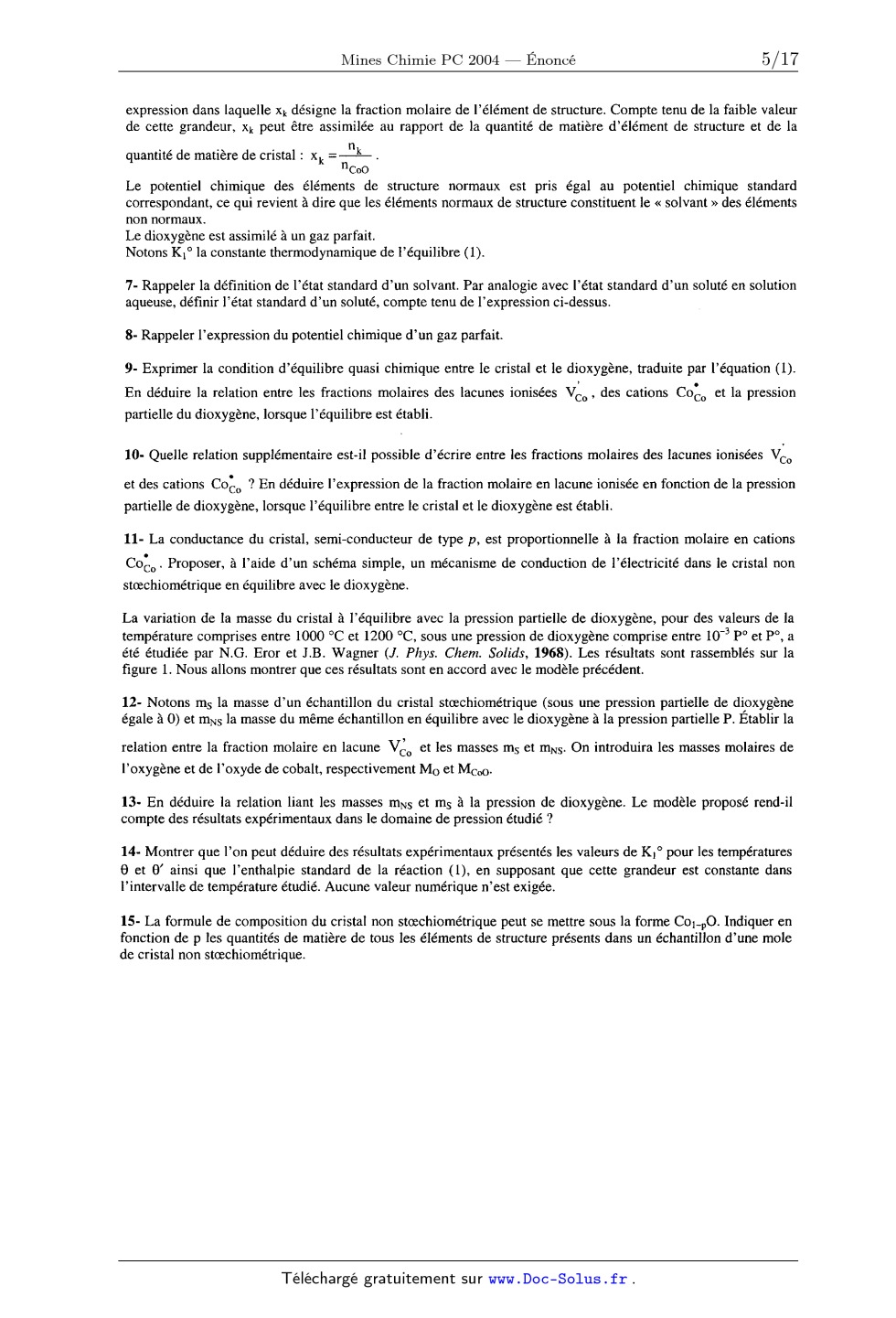

expression dans laquelle xk désigne la fraction molaire de l'élément de
structure. Compte tenu de la faible valeur
de cette grandeur, xk peut être assimilée au rapport de la quantité de matière
d'élément de structure et de la

"k

quantité de matière de cristal : xk :
nCoo

Le potentiel chimique des éléments de structure normaux est pris égal au
potentiel chimique standard
correspondant, ce qui revient à dire que les éléments normaux de structure
constituent le « solvant » des éléments

non normaux.
Le dioxygène est assimilé à un gaz parfait.
Notons K1° la constante thermodynamique de l'équilibre (l).

7- Rappeler la définition de l'état standard d'un solvant. Par analogie avec
l'état standard d'un soluté en solution
aqueuse, définir l'état standard d'un soluté, compte tenu de l'expression
ci--dessus.

8- Rappeler l'expression du potentiel chimique d'un gaz parfait.

9- Exprimer la condition d'équilibre quasi chimique entre le cristal et le
dioxygène, traduite par l'équation (l).

. . . . . . , , . . .
En déduire la relation entre les fractions molaires des lacunes ionisées VCo ,
des cations CoCO et la pressmn

partielle du dioxygène, lorsque l'équilibre est établi.

10- Quelle relation supplémentaire est-il possible d'écrire entre les fractions
molaires des lacunes ionisées VCo

- . ; - , . . . . . , . .
et des cations CoCo ? En dedu1re 1 expres51on de la fraction molaire en lacune
ionisee en fonction de la presswn

partielle de dioxygène, lorsque l'équilibre entre le cristal et le dioxygène
est établi.

11- La conductance du cristal, semi-conducteur de type p, est proportionnelle à
la fraction molaire en cations

. . , . , . . , . . , .
COCO. Proposer, a l'aide d'un schema Simple, un mécanisme de conduction de
l'electr1c1te dans le cristal non

stoechiométrique en équilibre avec le dioxygène.

La variation de la masse du cristal à l'équilibre avec la pression partielle de
dioxygène, pour des valeurs de la

température comprises entre 1000 °C et 1200 °C, sous une pression de dioxygène
comprise entre 10"3 P° et P°, a
été étudiée par N.G. Eror et J.B. Wagner (J. Phys. Chem. Solids, 1968). Les
résultats sont rassemblés sur la
figure 1. Nous allons montrer que ces résultats sont en accord avec le modèle
précédent.

12- Notons ms la masse d'un échantillon du cristal stoechiométrique (sous une
pression partielle de dioxygène
égale à 0) et m... la masse du même échantillon en équilibre avec le dioxygène
à la pression partielle P. Etablir la

. . . ' . . .
relation entre la fraction molaire en lacune VCD et les masses ms et m.... On
mtrodu1ra les masses molaires de

l'oxygène et de l'oxyde de cobalt, respectivement MO et MCoO-

13- En déduire la relation liant les masses m... et ms à la pression de
dioxygène. Le modèle proposé rend-il
compte des résultats expérimentaux dans le domaine de pression étudié ?

14- Montrer que l'on peut déduire des résultats expérimentaux présentés les
valeurs de K.° pour les températures

0 et 0' ainsi que l'enthalpie standard de la réaction (1), en supposant que
cette grandeur est constante dans
l'intervalle de température étudié. Aucune valeur numérique n'est exigée.

15- La formule de composition du cristal non stoechiométrique peut se mettre
sous la forme Col_pO. Indiquer en
fonction de p les quantités de matière de tous les éléments de structure
présents dans un échantillon d'une mole
de cristal non stoechiométrique.

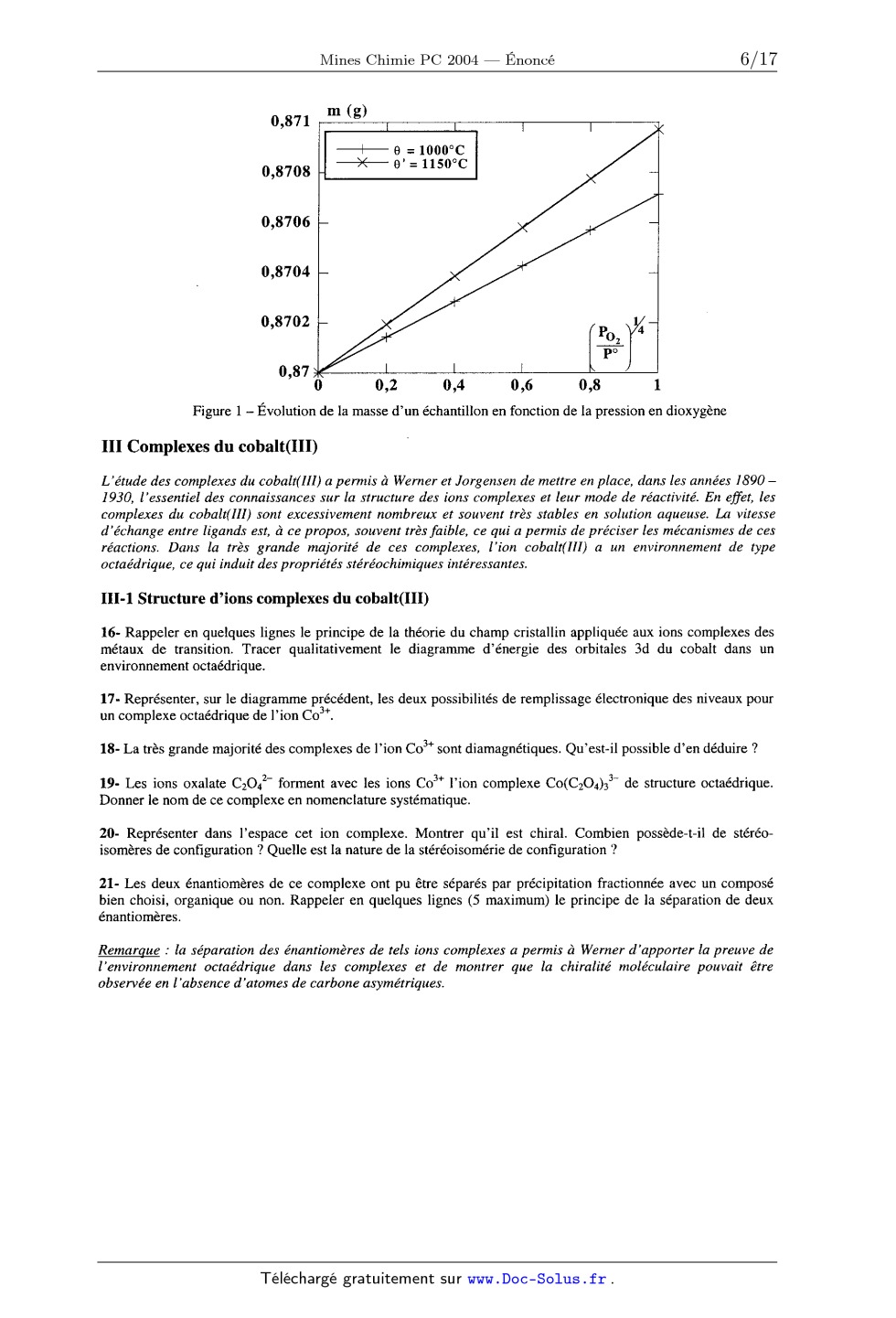

0,871

0,8708

0,8706

0,8704

0,8702

0,87

0 0,2 0,4 0,6 0,8 1

Figure 1 -- Évolution de la masse d'un échantillon en fonction de la pression
en dioxygène

III Complexes du cobalt(Ill)

L'étude des complexes du cobalt{ III ) a permis & Werner et Jorgensen de mettre
en place, dans les années 1890 --
1930, l'essentiel des connaissances sur la structure des ions complexes et leur
mode de réactivité. En effet, les
complexes du cobalt( III ) sont excessivement nombreux et souvent très stables
en solution aqueuse. La vitesse
d'échange entre ligands est, à ce propos, souvent très faible, ce qui a permis
de préciser les mécanismes de ces
réactions. Dans la très grande majorité de ces complexes, l'ion cobalt( III ) a
un environnement de type
octaédrique, ce qui induit des propriétés stéréochimiques intéressantes.

III-1 Structure d'ions complexes du cobalt(Ill)

16- Rappeler en quelques lignes le principe de la théorie du champ cristallin
appliquée aux ions complexes des
métaux de transition. Tracer qualitativement le diagramme d'énergie des
orbitales 3d du cobalt dans un

environnement octaédrique.

17 - Représenter, sur le diagramme précédent, les deux possibilités de
remplissage électronique des niveaux pour
un complexe octaédrique de l'ion Co".

18-- La très grande majorité des complexes de l'ion Co3+ sont diamagnétiques.
Qu'est--il possible d'en déduire ?

19- Les ions oxalate C2042' forment avec les ions Co3+ l'ion complexe
Co(CZO4)33" de structure octaédrique.
Donner le nom de ce complexe en nomenclature systématique.

20- Représenter dans l'espace cet ion complexe. Montrer qu'il est chiral.
Combien possède-t--il de stéréo--
isomères de configuration ? Quelle est la nature de la stéréoisomérie de
configuration ?

21- Les deux énantiomères de ce complexe ont pu être séparés par précipitation
fractionnée avec un composé
bien choisi, organique ou non. Rappeler en quelques lignes (5 maximum) le
principe de la séparation de deux

énantiomères.

Remarque : la séparation des énantiomères de tels ions complexes a permis à
Werner d 'apporter la preuve de
l'environnement octaédrique dans les complexes et de montrer que la chiralité
moléculaire pouvait être

observée en l'absence d'atomes de carbone asymétriques.

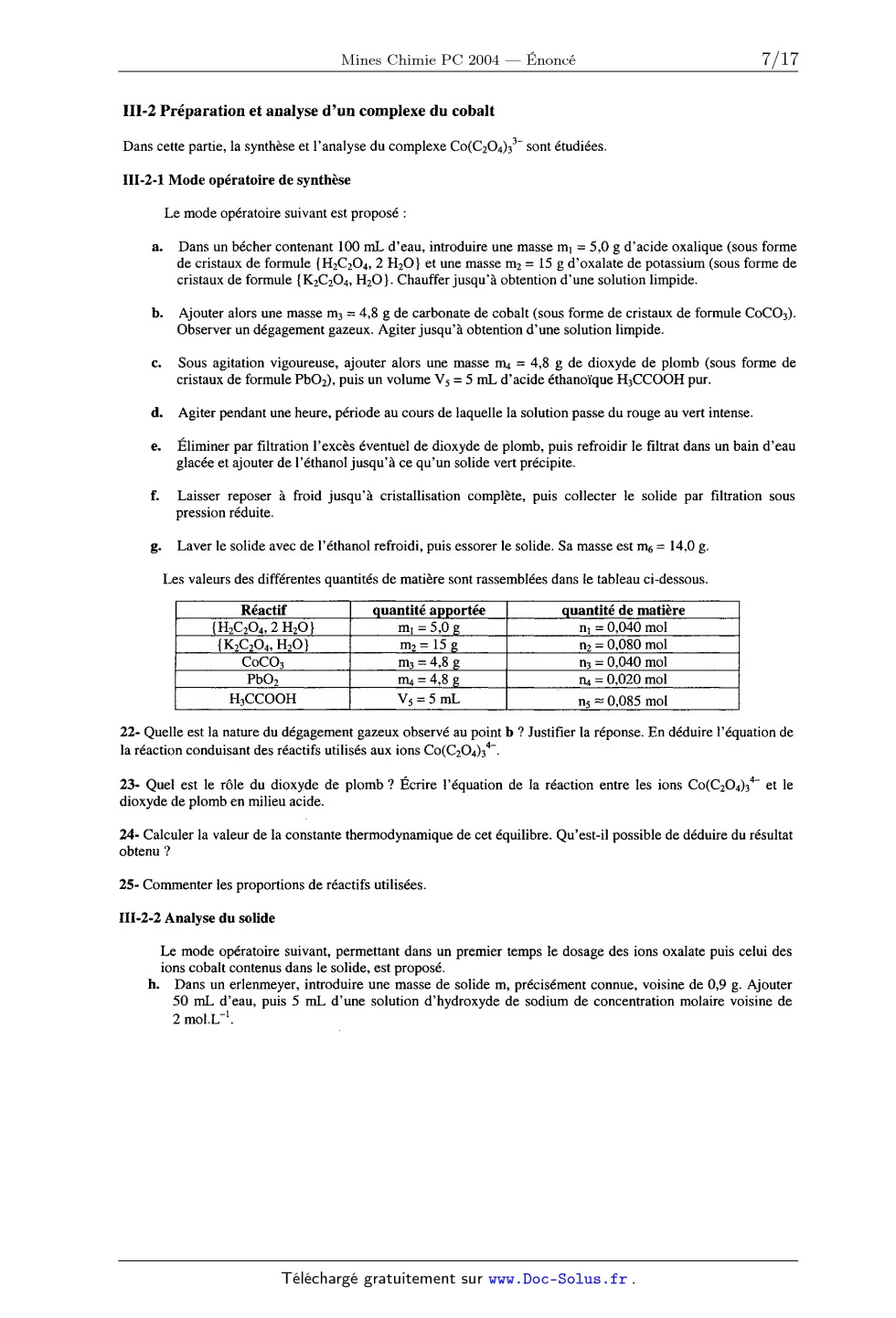

III-2 Préparation et analyse d'un complexe du cobalt
Dans cette partie, la synthèse et l'analyse du complexe Co(CZO4)33' sont
étudiées.

III--2-l Mode opératoire de synthèse
Le mode opératoire suivant est proposé :

a. Dans un bécher contenant 100 mL d'eau, introduire une masse m1 = 5,0 g
d'acide oxalique (sous forme
de cristaux de formule {HZCZO4, 2 H20} et une masse m2 = 15 g d'oxalate de
potassium (sous forme de
cristaux de formule {KZCZO4, H20}. Chauffer jusqu'à obtention d'une solution
limpide.

b. Ajouter alors une masse m3 = 4,8 g de carbonate de cobalt (sous forme de
cristaux de formule COCO3).
Observer un dégagement gazeux. Agiter jusqu'à obtention d'une solution limpide.

c. Sous agitation vigoureuse, ajouter alors une masse m4 = 4,8 g de dioxyde de
plomb (sous forme de
cristaux de formule Pb02), puis un volume V5 = 5 mL d'acide éthanoïque H3CCOOH
pur.

d. Agiter pendant une heure, période au cours de laquelle la solution passe du
rouge au vert intense.

e. Éliminer par filtration l'excès éventuel de dioxyde de plomb, puis refroidir
le filtrat dans un bain d'eau
glacée et ajouter de l'éthanol jusqu'à ce qu'un solide vert précipite.

f. Laisser reposer à froid jusqu'à cristallisation complète, puis collecter le
solide par filtration sous
pression réduite.

g. Laver le solide avec de l'éthanol refroidi, puis essorer le solide. Sa masse
est m6 = 14,0 g.

Les valeurs des différentes quantités de matière sont rassemblées dans le
tableau ci-dessous.

Réactif uantité de matière

{H2C204, 2 H20} nl = 0,040 mol
{chzo4, H20} n2=0,080 mol

COC03 m = 0040 mol

Pbo2 n4 : 0,020 mol
H3CCOOH n5 z 0,085 mol

22- Quelle est la nature du dégagement gazeux observé au point b ? Justifier la
réponse. En déduire l'équation de
la réaction conduisant des réactifs utilisés aux ions Co(CZO4)34Î

23- Quel est le rôle du dioxyde de plomb ? Écrire l'équation de la réaction
entre les ions Co(CZO4)34' et le
dioxyde de plomb en milieu acide.

24- Calculer la valeur de la constante thermodynamique de cet équilibre.
Qu'est-il possible de déduire du résultat
obtenu ?

25- Commenter les proportions de réactifs utilisées.

III-2-2 Analyse du solide

Le mode opératoire suivant, permettant dans un premier temps le dosage des ions
oxalate puis celui des

ions cobalt contenus dans le solide, est proposé.
h. Dans un erlenmeyer, introduire une masse de solide m, précisément connue,
voisine de 0,9 g. Ajouter
50 mL d'eau, puis 5 mL d'une solution d'hydroxyde de sodium de concentration
molaire voisine de

2 mol.L"'.

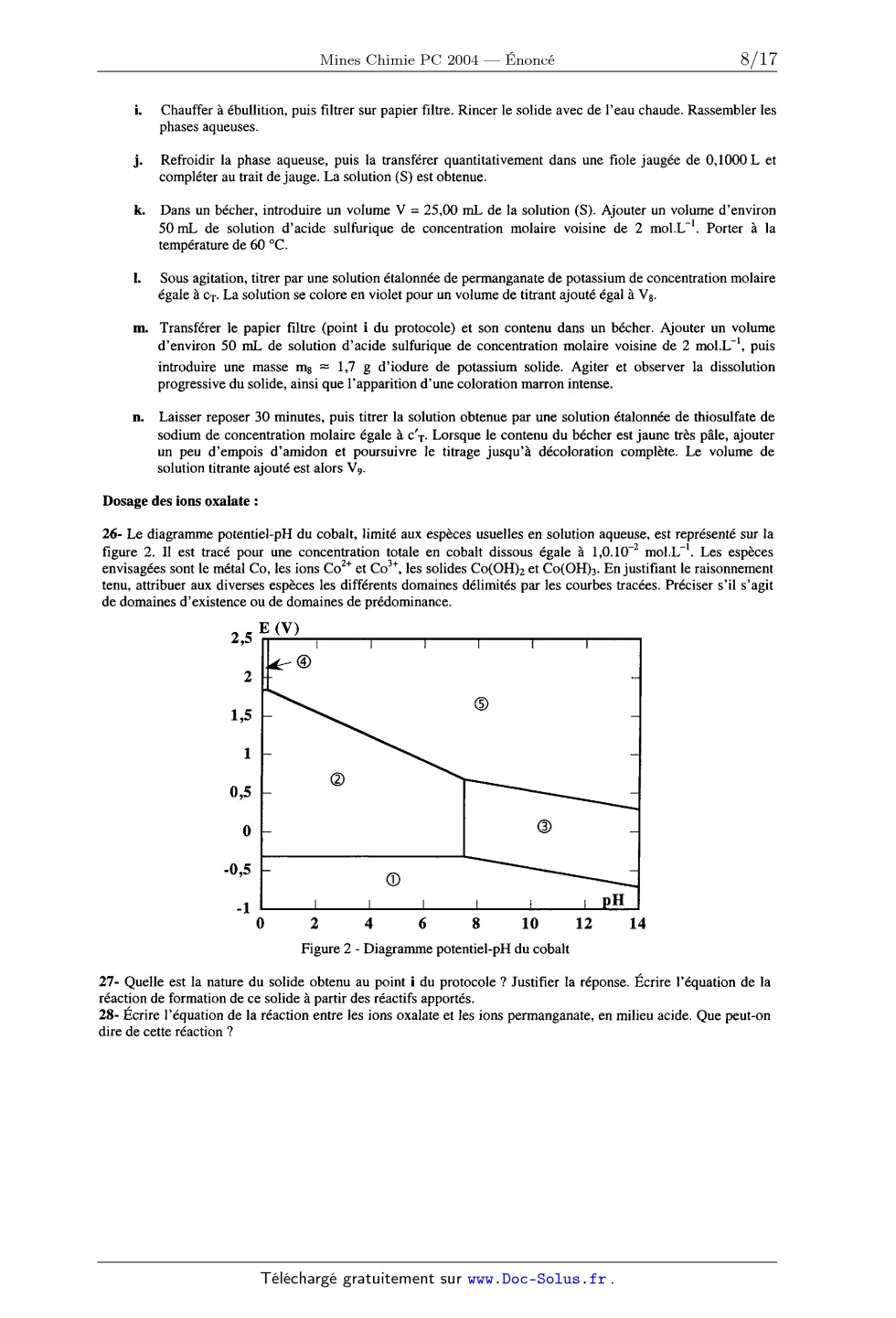

i. Chauffer à ébullition, puis filtrer sur papier filtre. Rincer le solide avec
de l'eau chaude. Rassembler les
phases aqueuses.

j. Refroidir la phase aqueuse, puis la transférer quantitativement dans une
fiole jaugée de 0,1000 L et
compléter au trait de jauge. La solution (S) est obtenue.

k. Dans un bécher, introduire un volume V = 25,00 mL de la solution (S).
Ajouter un volume d'environ
50 mL de solution d'acide sulfurique de concentration molaire voisine de 2
mol.L"'. Porter à la
température de 60 °C.

]. Sous agitation, titrer par une solution étalonnée de permanganate de
potassium de concentration molaire
égale à of. La solution se colore en violet pour un volume de titrant ajouté
égal à V8.

m. Transférer le papier filtre (point i du protocole) et son contenu dans un
bécher. Ajouter un volume
d'environ 50 mL de solution d'acide sulfurique de concentration molaire voisine
de 2 mol.L"', puis

introduire une masse m8 = 1,7 g d'iodure de potassium solide. Agiter et
observer la dissolution
progressive du solide, ainsi que l'apparition d'une coloration marron intense.

n. Laisser reposer 30 minutes, puis titrer la solution obtenue par une solution
étalonnée de thiosulfate de

sodium de concentration molaire égale à c'T. Lorsque le contenu du bécher est
jaune très pâle, ajouter
un peu d'empois d'amidon et poursuivre le-titrage jusqu'à décoloration
complète. Le volume de

solution titrante ajouté est alors V9.

Dosage des ions oxalate :

26- Le diagramme potentiel-pH du cobalt, limité aux espèces usuelles en
solution aqueuse, est représenté sur la
figure 2. Il est tracé pour une concentration totale en cobalt dissous égale à
1,010"2 mol.L"'. Les espèces

envisagées sont le métal Co, les ions Co" et Co", les solides Co(OH)2 et
Co(OH):,. En justifiant le raisonnement
tenu, attribuer aux diverses espèces les différents domaines délimités par les
courbes tracées. Préciser s'il s'agit
de domaines d'existence ou de domaines de prédominance.

2,5 E (V)

2

1,5

0 2 4 6 8 10 12 14
Figure 2 -- Diagramme potentiel--pH du cobalt

27- Quelle est la nature du solide obtenu au point i du protocole ? Justifier
la réponse. Écrire l'équation de la

réaction de formation de ce solide à partir des réactifs apportés.
28- Ecrire l'équation de la réaction entre les ions oxalate et les ions
permanganate, en milieu acide. Que peut-on

dire de cette réaction ?

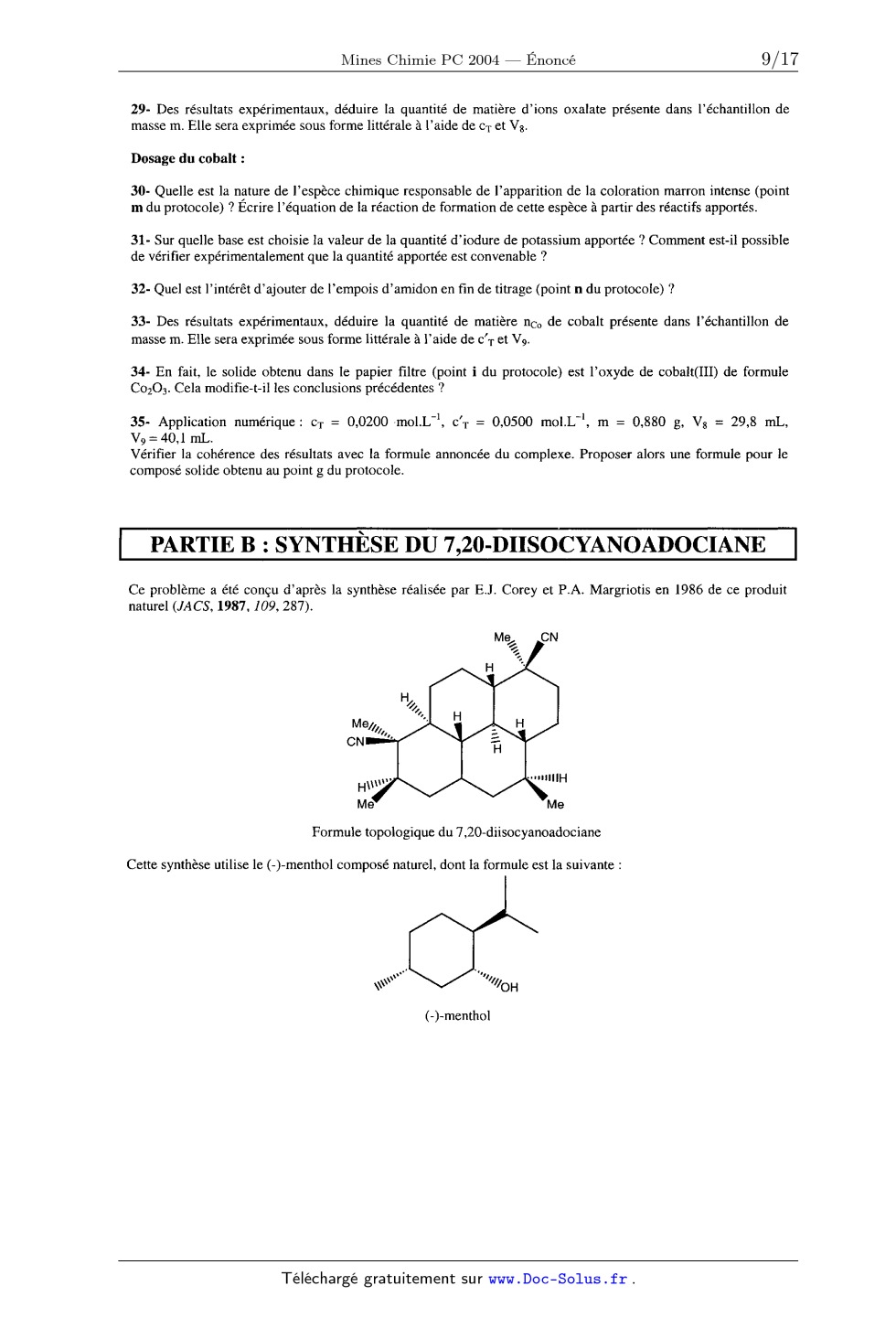

29- Des résultats expérimentaux, déduire la quantité de matière d'ions oxalate
présente dans l'échantillon de
masse m. Elle sera exprimée sous forme littérale à l'aide de cT et V3.

Dosage du cobalt :

30- Quelle est la nature de l'espèce chimique responsable de l'apparition de la
coloration marron intense (point
m du protocole) ? Ecrire l'équation de la réaction de formation de cette espèce
à partir des réactifs apportés.

31- Sur quelle base est choisie la valeur de la quantité d'iodure de potassium
apportée ? Comment est--il possible
de vérifier expérimentalement que la quantité apportée est convenable ?

32- Quel est l'intérêt d'ajouter de l'empois d'amidon en fin de titrage (point
11 du protocole) ? .

33- Des résultats expérimentaux, déduire la quantité de matière nCo de cobalt
présente dans l'échantillon de
masse m. Elle sera exprimée sous forme littérale à l'aide de c'T et V9.

34- En fait, le solide obtenu dans le papier filtre (point i du protocole) est
l'oxyde de cobalt(llI) de formule
C0203. Cela modifie-t-il les conclusions précédentes ?

35- Application numérique: CT : 0,0200 -mol.L'l, c'T : 0,0500 mol.L"', m =
0,880 g, V8 = 29,8 mL,
V9 = 40,1 mL.

Vérifier la cohérence des résultats avec la formule annoncée du complexe.
Proposer alors une formule pour le
composé solide obtenu au point g du protocole.

Ce problème a été conçu d'après la synthèse réalisée par E.] . Corey et P.A.
Margriotis en 1986 de ce produit

naturel (JACS, 1987, 109, 287).

--uIIIIIH

Me

Formule topologique du 7,20-diisocyanoadociane

Cette synthèse utilise le (-)-menthol composé naturel, dont la formule est la
suivante :

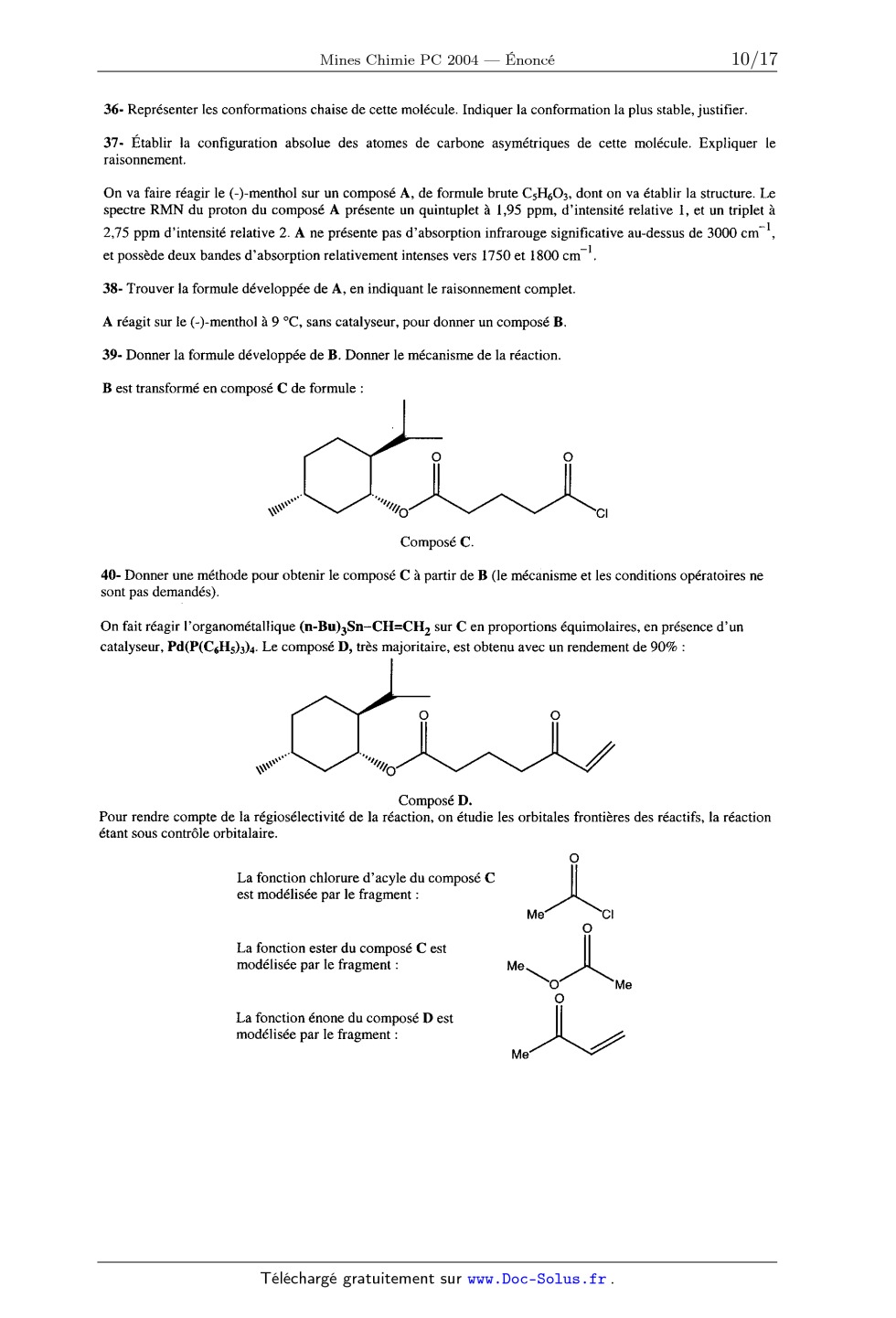

36- Représenter les conformations chaise de cette molécule. Indiquer la
conformation la plus stable, justifier.

37- Établir la configuration absolue des atomes de carbone asymétriques de
cette molécule. Expliquer le
raisonnement.

On va faire réagir le (-)-menthol sur un composé A, de formule brute C5H603,
dont on va établir la structure. Le

spectre RMN du proton du composé A présente un quintuplet à 1,95 ppm,
d'intensité relative l, et un triplet à
l

2,75 ppm d'intensité relative 2. A ne présente pas d'absorption infrarouge
significative au--dessus de 3000 cm_ ,
et possède deux bandes d'absorption relativement intenses vers 1750 et 1800
cm_l.
38- Trouver la formule développée de A, en indiquant le raisonnement complet.

A réagit sur le (-)-menthol à 9 °C, sans catalyseur, pour donner un composé B.

39- Donner la formule développée de B. Donner le mécanisme de la réaction.

B est transformé en composé C de formule :

Composé C.

40- Donner une méthode pour obtenir le composé C à partir de B (le mécanisme et
les conditions opératoires ne
sont pas demandés).

On fait réagir l'organométallique (n-Bu)3Sn--CH=CH2 sur C en proportions
équimolaires, en présence d'un
catalyseur, Pd(P(C6H5)3)4. Le composé D, très majoritaire, est obtenu avec un
rendement de 90% :

/

Composé D.
Pour rendre compte de la régiosélectivité de la réaction, on étudie les
orbitales frontières des réactifs, la réaction

étant sous contrôle orbitalaire.

La fonction chlorure d'acer du composé C
est modélisée par le fragment :

La fonction ester du composé C est
modélisée par le fragment : Me\

0
Me/"\Cl
o
O/"\
0

Me

La fonction énone du composé D est
modélisée par le fragment : /
Me

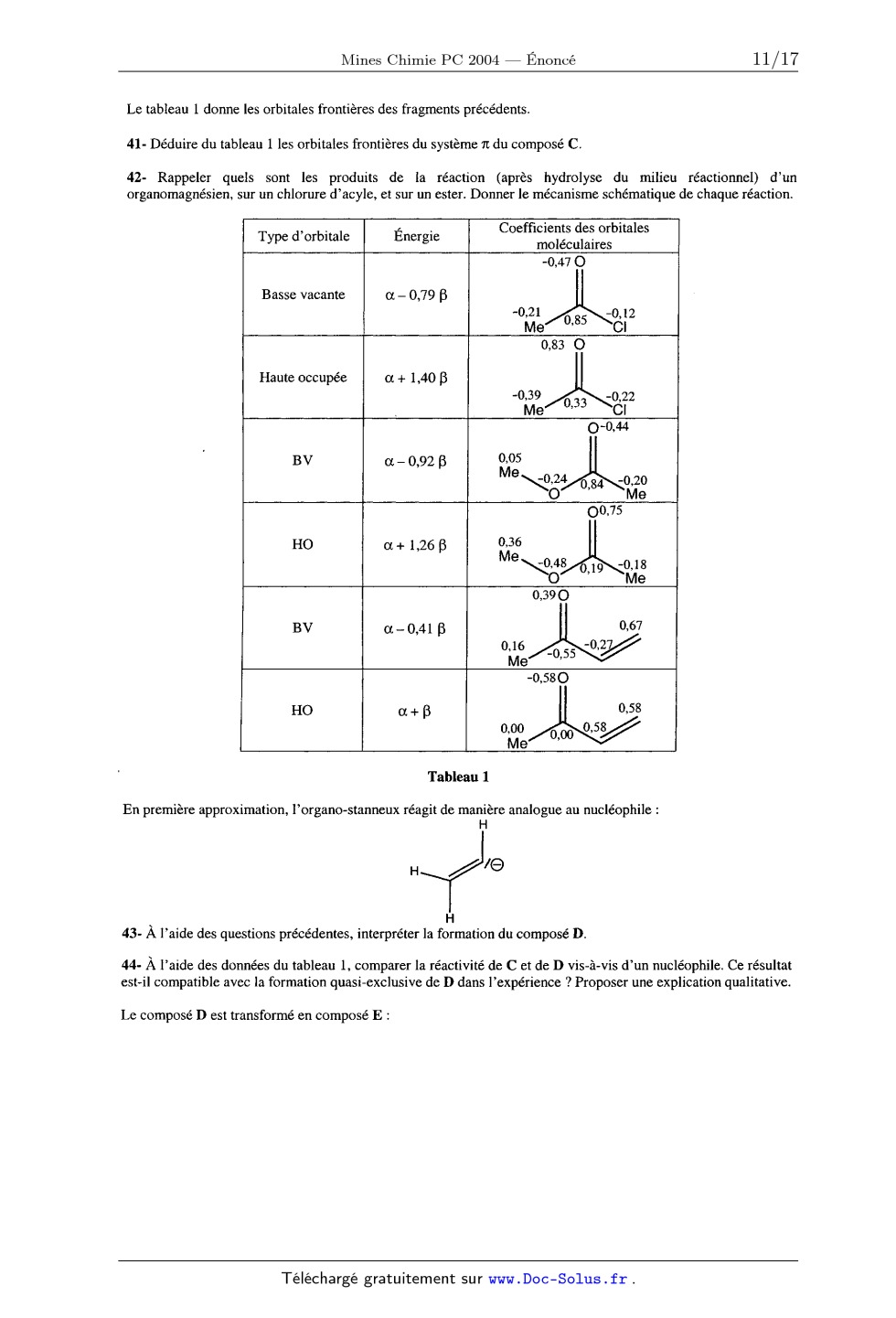

Le tableau 1 donne les orbitales frontières des fragments précédents.

41- Déduire du tableau 1 les orbitales frontières du système % du composé C.

42- Rappeler quels sont les produits de la réaction (après hydrolyse du milieu
réactionnel) d'un
organomagnésien, sur un chlorure d'acyle, et sur un ester. Donner le mécanisme
schématique de chaque réaction.

Type d'orbitale Coeffic1ents des orbitales
molecula1res

Basse vacante
Haute occupée

Tableau 1

En première approximation, l'organo--stanneux réagit de manière analogue au
nucléophile :

H
H\y/l/9
H

43- À l'aide des questions précédentes, interpréter la formation du composé D.

44- À l'aide des données du tableau 1, comparer la réactivité de C et de D
vis--à-vis d'un nucléophile. Ce résultat
est--il compatible avec la formation quasi--exclusive de D dans l'expérience ?
Proposer une explication qualitative.

Le composé D est transformé en composé E :

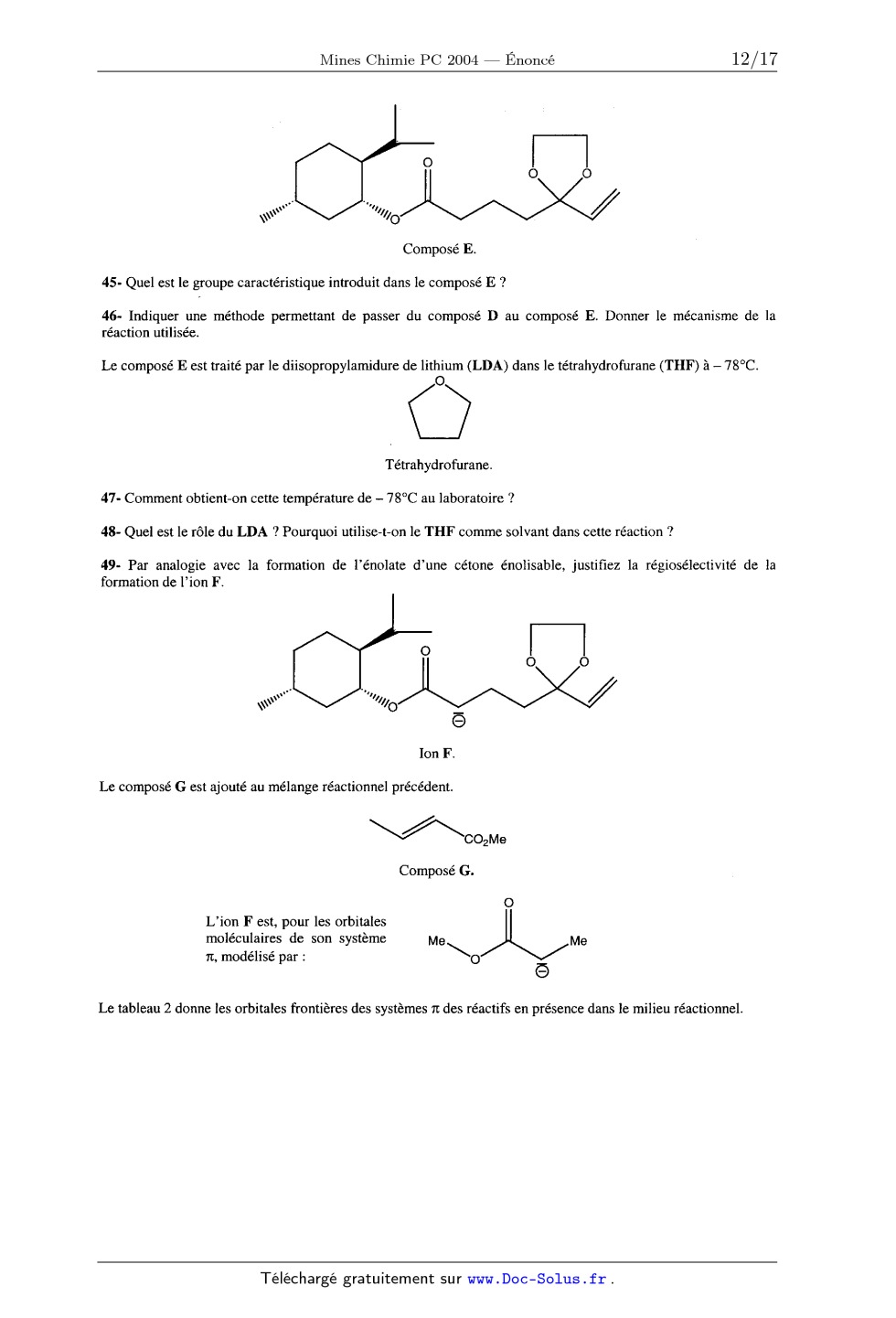

Composé E.

45- Quel est le groupe caractéristique introduit dans le composé E ?

46- Indiquer une méthode permettant de passer du composé D au composé E. Donner
le mécanisme de la
réaction utilisée.

Le composé E est traité par le diisopropylamidure de lithium (LDA) dans le
tétrahydrofurane (THF) à --- 78°C.
0

Tétrahydrofurane.
47 - Comment obtient-on cette température de -- 78°C au laboratoire ?
48-- Quel est le rôle du LDA ? Pourquoi utilise-t-on le THF comme solvant dans
cette réaction ?

49- Par analogie avec la formation de l'énolate d'une cétone énolisable,
justifiez la régiosélectivité de la
formation de l'ion F.

Ion F.

Le composé G est ajouté au mélange réactionnel précédent.

\/\cone

Composé G.

L'ion F est, pour les orbitales
moléculaires de son système Me Me

11:, modélisé par : \O @

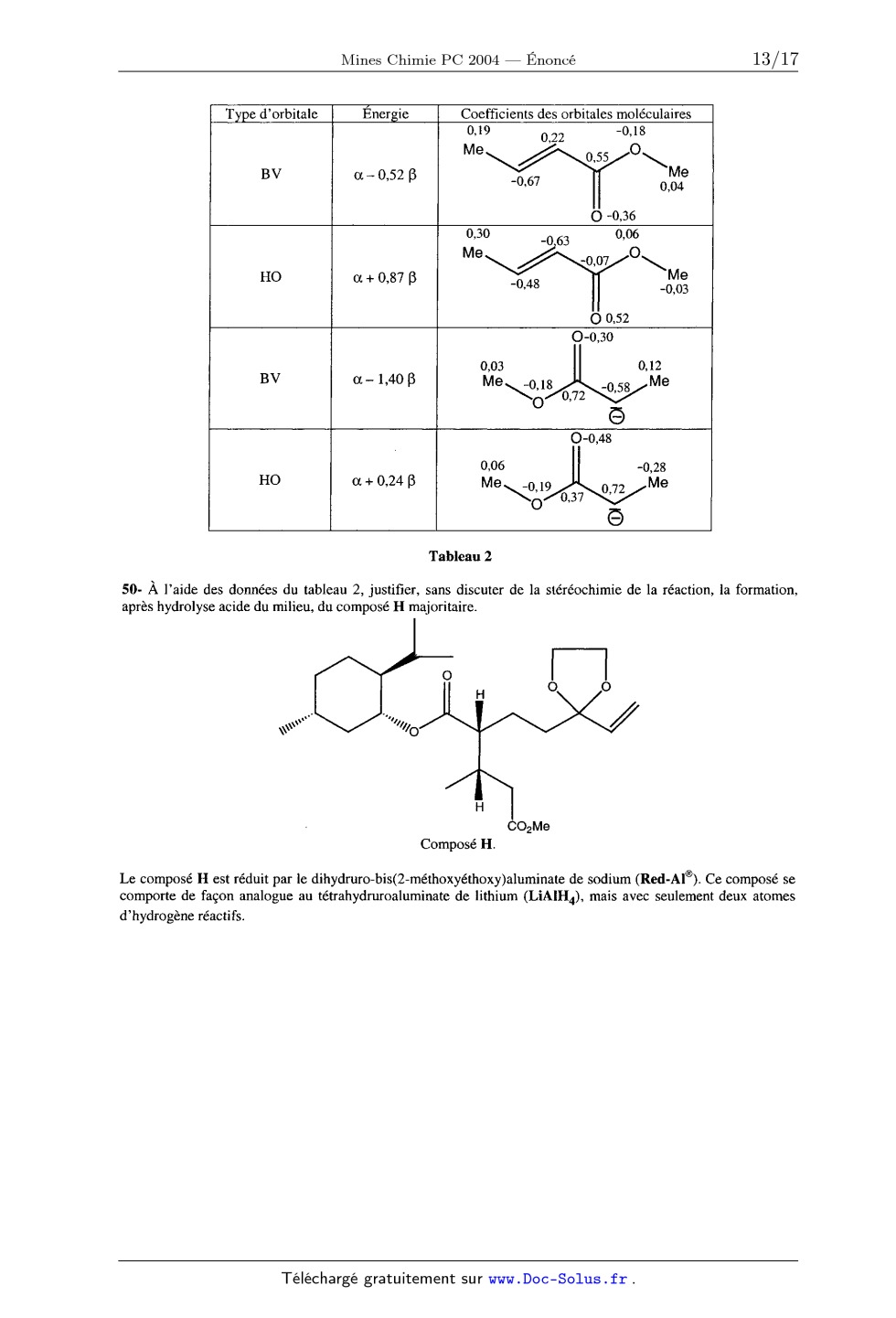

Le tableau 2 donne les orbitales frontières des systèmes % des réactifs en
présence dans le milieu réactionnel.

T e d'orbitale Coefficients des orbitales moléculaires

Tableau 2

50- À l'aide des données du tableau 2, justifier, sans discuter de la
stéréochimie de la réaction, la formation,
après hydrolyse acide du milieu, du composé H majoritaire.

H
C02M9
Composé H.

Le composé H est réduit par le dihydruro-bis(2-méthoxyéthoxy)aluminate de
sodium (Red-Al®). Ce composé se
comporte de façon analogue au tétrahydruroaluminate de lithium (LiAlH4), mais
avec seulement deux atomes

d'hydrogène réactifs.

NS'9 \?

H/ \OXO/

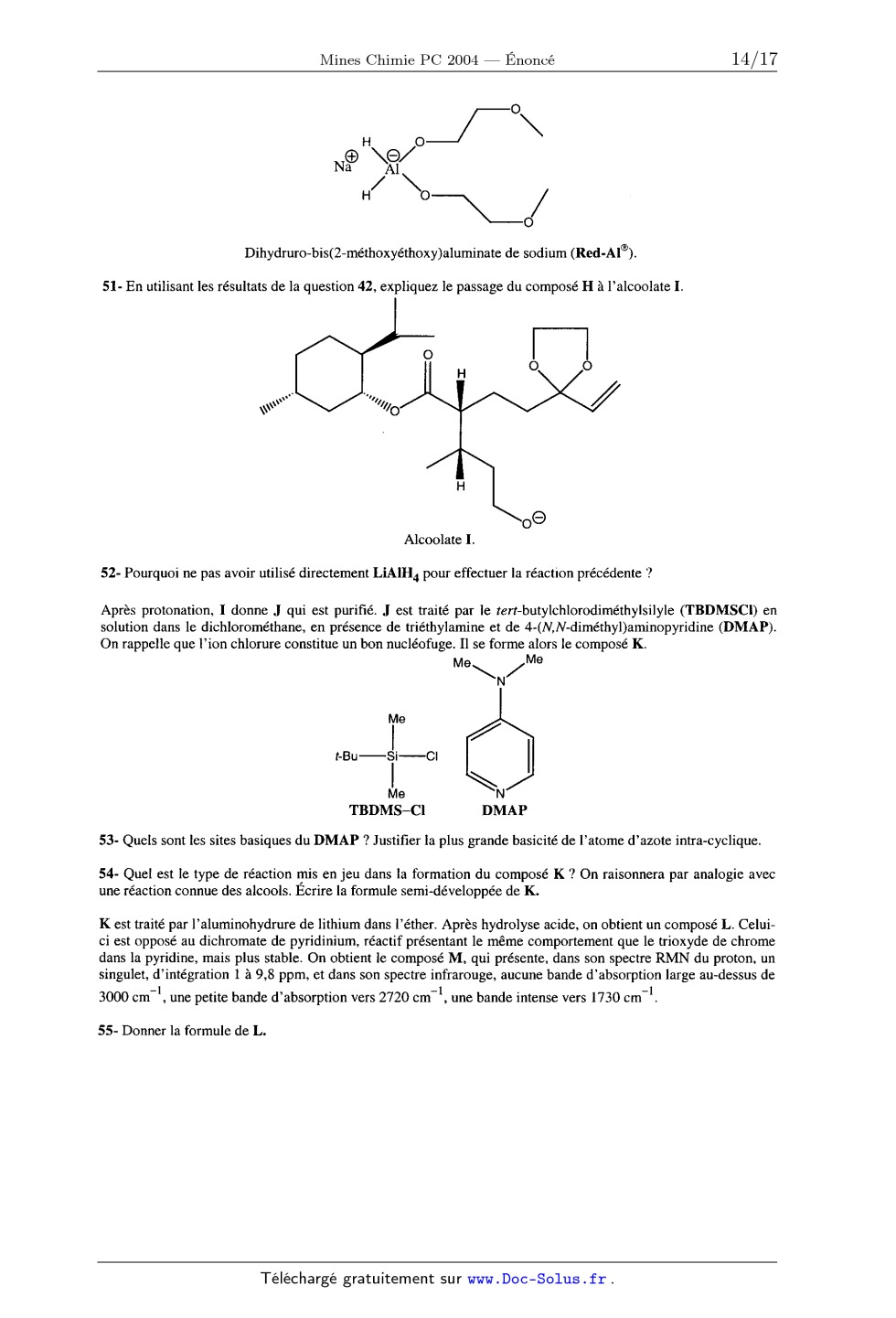

Dihydruro-bis(2-méthoxyéthoxy)aluminate de sodium (Red-Al®).

H o_/_O\
/

51- En utilisant les résultats de la question 42, expliquez le passage du
composé H à l'alcoolate ].

Alcoolate ].

52- Pourquoi ne pas avoir utilisé directement LiAIH4 pour effectuer la réaction
précédente ?

Après protonation, I donne J qui est purifié. J est traité par le
tert--butylchlorodiméthylsilyle (TBDMSCI) en
solution dans le dichlorométhane, en présence de triéthylamine et de
4-(N,N--diméthyl)aminopyridine (DMAP).
On rappelle que l'ion chlorure constitue un bon nucléofuge. Il se forme alors
le composé K.

Me\N/Me

T° /
t--Bu--Si--CI
| \

Me N
TBDMS--Cl DMAP

53- Quels sont les sites basiques du DMAP ? Justifier la plus grande basicité
de l'atome d'azote intra-cyclique.

54- Quel est le type de réaction mis en jeu dans la formation du composé K ? On
raisonnera par analogie avec
une réaction connue des alcools. Ecrire la formule semi--développée de K.

K est traité par l'aluminohydrure de lithium dans l'éther. Après hydrolyse
acide, on obtient un composé L. Celui-
ci est opposé au dichromate de pyridinium, réactif présentant le même
comportement que le trioxyde de chrome
dans la pyridine, mais plus stable. On obtient le composé M, qui présente, dans
son spectre RMN du proton, un

singulet, d'intégration 1 à 9,8 ppm, et dans son spectre infrarouge, aucune
bande d'absorption large au--dessus de

3000 cm_l, une petite bande d'absorption vers 2720 cm_l, une bande intense vers
1730 cm_l.

55- Donner la formule de L.

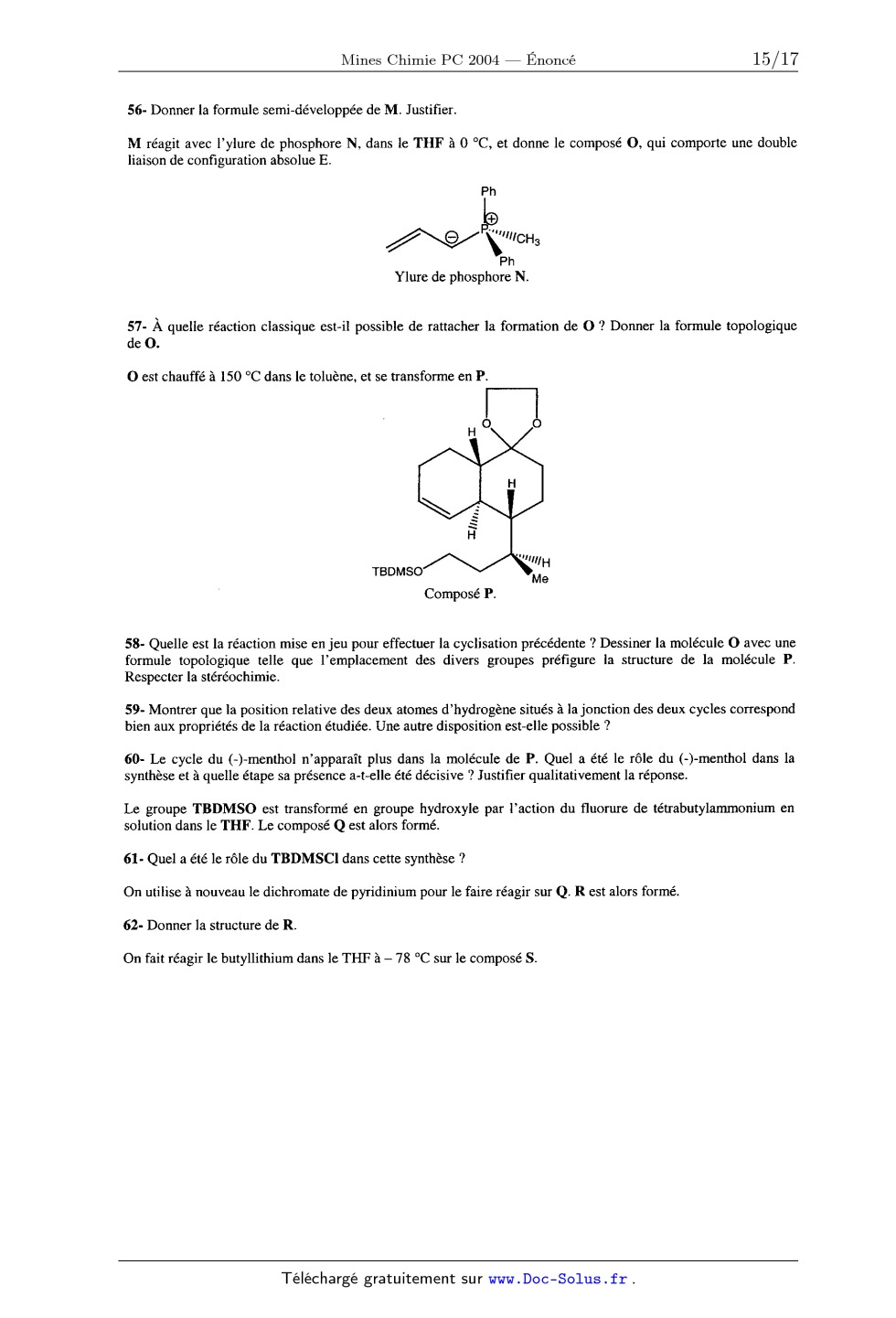

56- Donner la formule semi-développée de M. Justifier.

M réagit avec l'ylure de phosphore N, dans le THF à 0 °C, et donne le composé
0, qui comporte une double
liaison de configuration absolue E.

Ph

/\®/Y""%
Ph

Ylure de phosphore N.

57- À quelle réaction classique est--il possible de rattacher la formation de O
? Donner la formule topologique
de O.

0 est chauffé à 150 °C dans le toluène, et se transforme en P.

TBDMSO

Composé P.

58- Quelle est la réaction mise en jeu pour effectuer la cyclisation précédente
? Dessiner la molécule 0 avec une
formule topologique telle que l'emplacement des divers groupes préfigure la
structure de la molécule P.
Respecter la stéréochimie.

59- Montrer que la position relative des deux atomes d'hydrogène situés à la
jonction des deux cycles correspond
bien aux propriétés de la réaction étudiée. Une autre disposition est-elle
possible ?

60- Le cycle du (--)-menthol n'apparaît plus dans la molécule de P. Quel a été
le rôle du (-)-menthol dans la
synthèse et à quelle étape sa présence a--t-elle été décisive ? Justifier
qualitativement la réponse.

Le groupe TBDMSO est transformé en groupe hydroxyle par l'action du fluorure de
tétrabutylammonium en
solution dans le THF. Le composé Q est alors formé.

61- Quel a été le rôle du TBDMSCI dans cette synthèse ?

On utilise à nouveau le dichromate de pyridinium pour le faire réagir sur Q. R
est alors formé.

62- Donner la structure de R.

On fait réagir le butyllithium dans le THF à -- 78 °C sur le composé S.

EtO\ /\/\

O

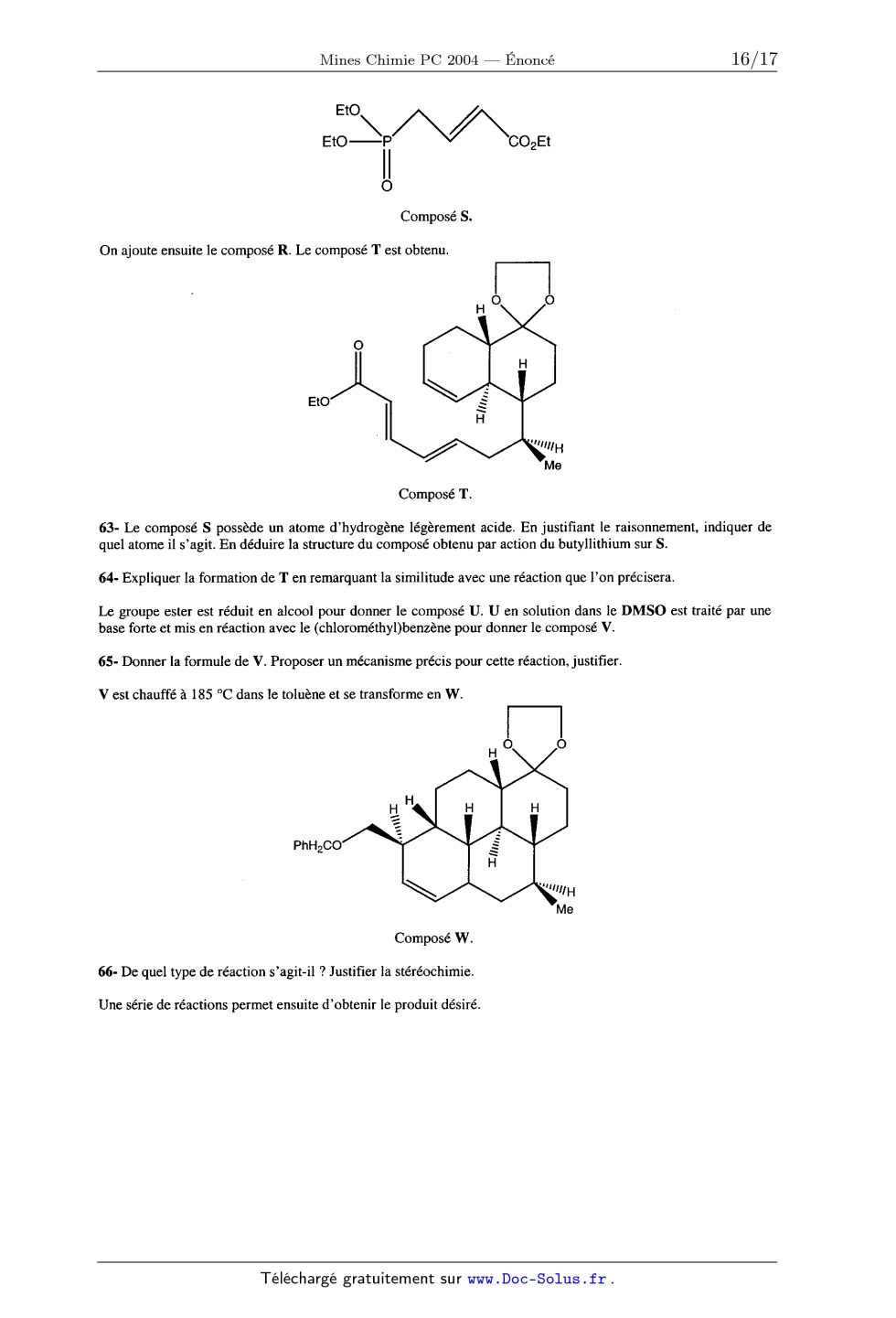

Composé S.

On ajoute ensuite le composé R. Le composé T est obtenu.

EtO

Composé T.

63- Le composé S possède un atome d'hydrogène légèrement acide. En justifiant
le raisonnement, indiquer de
quel atome il s'agit. En déduire la structure du composé obtenu par action du
butyllithium sur S.

64- Expliquer la formation de T en remarquant la similitude avec une réaction
que l'on précisera.

Le groupe ester est réduit en alcool pour donner le composé U. U en solution
dans le DMSO est traité par une
base forte et mis en réaction avec le (chlorométhyl)benzène pour donner le
composé V.

65-- Donner la formule de V. Proposer un mécanisme précis pour cette réaction,
justifier.

V est chauffé à 185 °C dans le toluène et se transforme en W.

PhH2CO

Composé W.

66- De quel type de réaction s'agit-il ? Justifier la stéréochimie.

Une série de réactions permet ensuite d'obtenir le produit désiré.

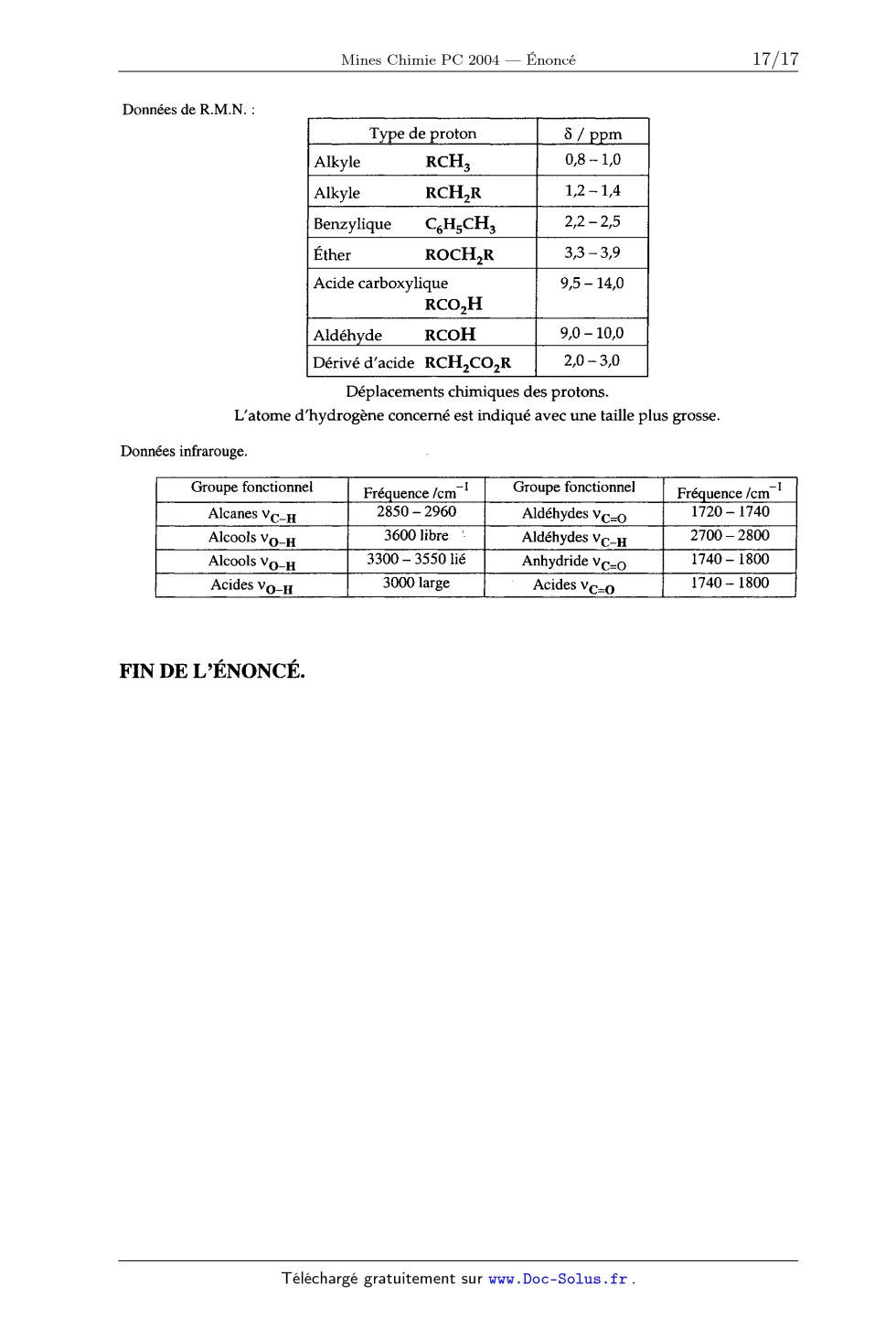

Données de RMN . :

5/.....

Éther ROCH2R 3,3 -- 3,9

Acide carboxylique 9,5 -- 14,0
RCOZH

Aldéh de RCOH 9,0 -- 10,0

Dérivé d'acide RCH2COZR 2/0 -- 3,0

Déplacements chimiques des protons.
L'atome d'hydrogène concerné est indiqué avec une taille plus grosse.

Données infrarouge. .

FIN DE L'ÉNONCÉ.

Extrait du corrigé obtenu par reconnaissance optique des caractères



Mines Chimie PC 2004 -- Corrigé
Ce corrigé est proposé par François-Xavier Coudert (ENS Ulm) ; il a été relu par
Nicolas Agenet (ENS Ulm) et Alexandre Hérault (Professeur en CPGE).

Le sujet est divisé en deux parties totalement indépendantes. Malgré sa
longueur,
il est possible d'en traiter une large part durant le temps imparti, à
condition d'être
efficace, d'accepter de sauter quelques questions et de rédiger de manière
concise.
Dans la première partie, on s'intéresse à la chimie du cobalt. Elle commence
par quelques questions classiques et proches du cours en atomistique
(configurations
électroniques, théorie du champ cristallin), ainsi qu'en cristallographie.
Vient ensuite
une étude de thermochimie sur un cristal non stoechiométrique, assez originale
sur la
forme (introduction de notations particulières) et donc déroutante, mais
classique sur
le fond (aucune connaissance hors-programme n'est nécessaire). Enfin, cette
partie
se termine par l'étude d'un complexe du cobalt : le sujet propose d'analyser le
mode
opératoire de sa synthèse, puis d'en doser les constituants. Ce passage du
sujet fait
appel à presque tous les domaines de la chimie des solutions ; il est
utilisable en cours
d'année comme outil de révision de ce chapitre.
La seconde partie propose d'analyser la synthèse d'un composé organique chiral,
la 7,20-diisocyanoadociane. L'énoncé nous guide au fil des étapes de la
synthèse,
passant en revue une bonne partie des réactions de chimie organique au
programme.
Les questions sont très largement indépendantes, aucune n'étant bloquante pour
le
reste du problème. Les réactions particulièrement abordées concernent les
dérivés
carbonylés et les dérivés d'acides, ainsi que la réaction de Diels-Alder et la
réaction
de Wittig. Les principaux outils utilisés sont la théorie des orbitales
frontières, ainsi
que l'analyse de spectres RMN et infrarouge. Ce problème est particulièrement
bien
adapté aux révisions de fin d'année, permettant de se remettre en mémoire tous
les
chapitres de chimie organique traités dans l'année et d'établir des liens entre
eux.

Indications
2 Le plus compact des arrangements plans est l'arrangement hexagonal.
3 Exprimer la condition de contact entre deux atomes voisins sur la diagonale
d'une
face du cube.
5 Il ne faut pas que les anions soient en contact dans la structure cubique
faces
centrées, ni que la structure cubique simple soit plus stable.
9 Comme pour une réaction chimique, l'équilibre se traduit par l'égalité des poP
tentiels chimiques des espèces en présence : i µi = 0. Exprimer les potentiels
i

chimiques en fonction des potentiels chimiques standard et des fractions
molaires.

12 Effectuer un bilan de matière entre le cristal stoechiométrique et le
cristal non
stoechiométrique, liés par la réaction (1).
14 Faire le lien entre les potentiels chimiques standard et la constante
d'équilibre K .
17 Penser aux possibilités « champ fort » et « champ faible ».
18 Raisonner en utilisant l'éclatement énergétique o et l'énergie d'appariement
P.
24 Redémontrer rapidement l'expression de K en fonction des potentiels standard
Ei
et du nombre n d'électrons échangés.
26 Raisonner d'abord selon le degré d'oxydation des espèces puis, à degré
d'oxydation
constant, selon le pH.
28 Partir des demi-équations rédox pour équilibrer l'équation-bilan. Ne pas
oublier
que l'on est en milieu acide.
31 Le dosage effectué est un dosage en retour.
34 Relier Co2 O3 et Co(OH)3 par un équilibre chimique faisant intervenir de
l'eau.
38 Calculer le nombre d'insaturations ; comparer les intégrations du spectre RMN
au nombre total de protons.
41 Le système  de C comporte 4 électrons (deux par fragment).
42 On supposera les conditions réunies pour que l'action de l'organomagnésien
sur
le chlorure d'acyle forme une cétone.
44 Deux espèces réagissent d'autant plus rapidement que leurs orbitales
frontières
sont proches en énergie.
48 Le THF est un solvant aprotique et polaire.
50 L'approche des réactifs a toujours lieu de manière à maximiser le
recouvrement
entre les orbitales frontières.
53 Un composé est d'autant plus basique que l'acide correspondant est stable.
54 K est formé par substitution nucléophile sur l'atome de silicium.
56 CrO3 dans la pyridine est un oxydant.
59 Raisonner à partir de la formule topologique de la question 58, en prenant en
compte l'approche du diène et du diénophile.
60 À quelle étape ont été créés les carbones asymétriques de P ?
63 L'un des anions formés en arrachant un proton à S est stabilisé par
mésomérie.
64 Penser à la réaction de Wittig.

A.
I.

Le cobalt

L'élément et le corps simple

1 L'élément cobalt a pour numéro atomique Z = 27, l'atome Co possède donc
27 électrons répartis selon les règles de Klechkowski et Pauli. La
configuration de son
état électronique fondamental est ainsi
Co :

1s2 2s2 2p6 3s2 3p6 4s2 3d7

Pour établir la configuration électronique des ions Co2+ et Co3+ à partir de
celle
de l'atome neutre, il faut se rappeler que ce sont les électrons de la
sous-couche 4s,
la plus périphérique, qui sont les premiers arrachés lors de l'ionisation :
Co2+ : 1s2 2s2 2p6 3s2 3p6 4s0 3d7
Co3+ : 1s2 2s2 2p6 3s2 3p6 4s0 3d6
2 La maille conventionnelle de la structure cubique faces centrées est la
suivante :

a

Considérons le plan grisé dessiné sur cette maille. Les atomes y sont disposés
selon
un arrangement de symétrie hexagonale, figuré ainsi (la partie de ce plan
appartenant
à une même maille a été grisée) :

L'arrangement hexagonal est le plus compact des arrangements de sphères dans le
plan, chaque sphère étant tangente à ses six voisines. On peut décrire ce
cristal comme
un empilement compact de type ABC de plans parallèles à celui-ci.
3 Pour une structure cubique faces centrées de paramètre de maille a comportant
des atomes de rayon r, ce sont les atomes situés sur la diagonale d'une face
qui se
touchent, et la condition de contact s'écrit donc

a 2 = 4r

ce qui correspond au schéma suivant :

a 2
r=
4

r
a

La compacité est définie comme le rapport du volume occupé, n 4  r3 /3 (n étant
le nombre d'atomes de la maille), sur le volume total de la maille a3 . La
maille
comporte ici 8 atomes sur les sommets du cube, qui appartiennent chacun à 8
mailles
différentes, et 6 atomes au centre des faces, appartenant chacun à 2 mailles,
soit une
multiplicité de
n=8×

1
1
+6× = 4
8
2

La compacité C vaut donc théoriquement :
3

a3 2 2
43

4
16
n  r3
16  r3
3
C=
=
=
a3
3 a3
3 a3

!

3

=

 22

=
4×3
3 2

C =   0, 74
3 2
La masse volumique  est égale à la masse contenue dans une maille divisée par
le volume de la maille :
m
n mCo
= 3 =
=
a
a3

soit

a=

II.

4 MCo
 NA

n

MCo
NA
a3

 13

L'oxyde de cobalt (II) : un composé non stoechiométrique

4 Les ions O2- sont disposés selon une structure cubique faces centrées, décrite
à la question précédente, tandis que les ions Co2+ occupent les sites
octaédriques,
c'est-à-dire le milieu des arêtes et le centre du cube. La maille
conventionnelle de
cette structure peut être représentée ainsi :
