CCP Chimie 2 PC 2006

Thème de l'épreuve Le fer et ses oxydes. Polymérisation du styrène. Synthèse de sesquiterpènes.
Principaux outils utilisés cristallographie, cinétique chimique, solutions aqueuses, thermochimie, diagrammes d'Ellingham, diagrammes potentiel-pH, oxydoréduction, polymères, chimie organique

Corrigé

(c'est payant, sauf le début): - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Extrait gratuit du corrigé

(télécharger le PDF)


Énoncé complet

(télécharger le PDF)

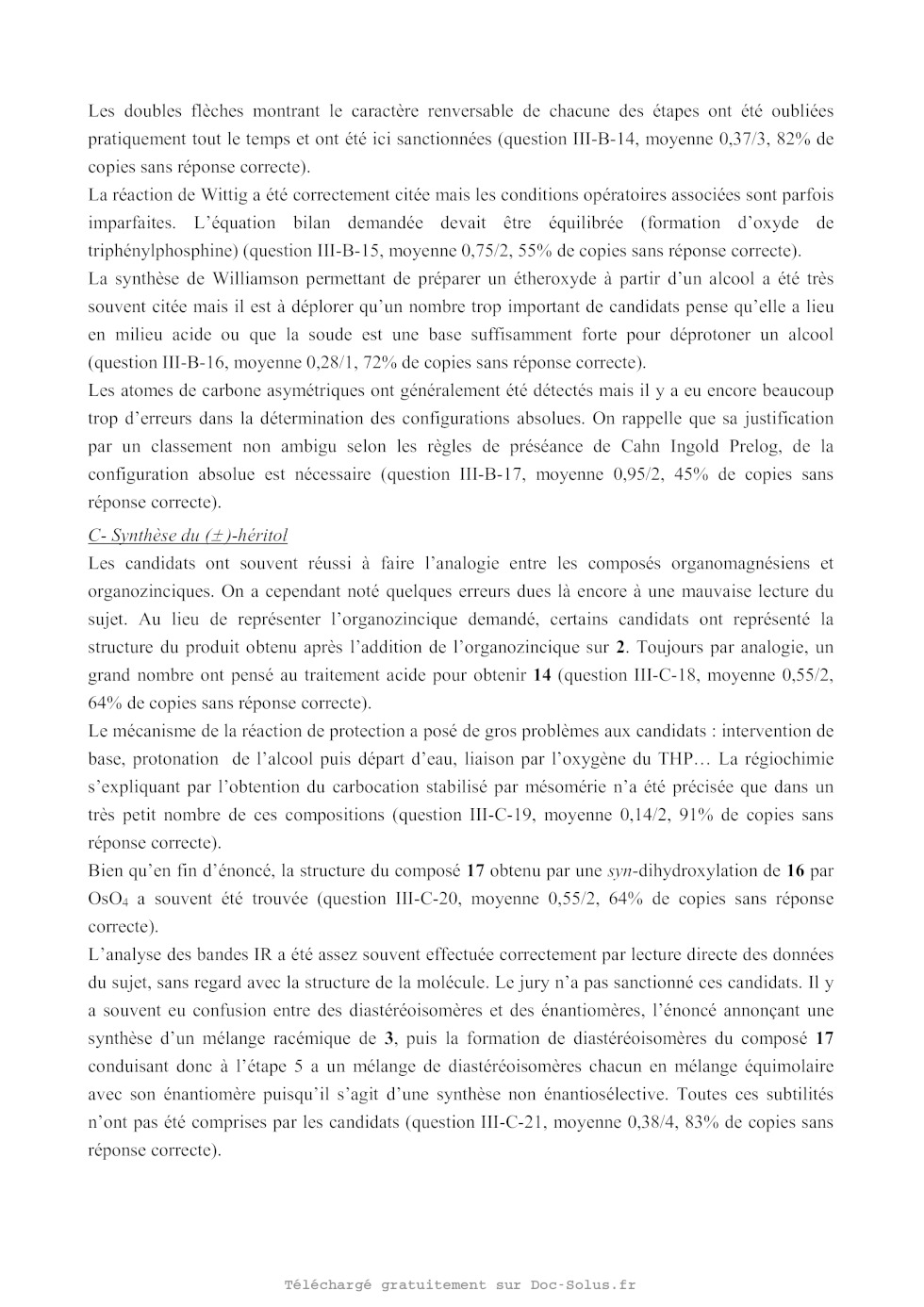

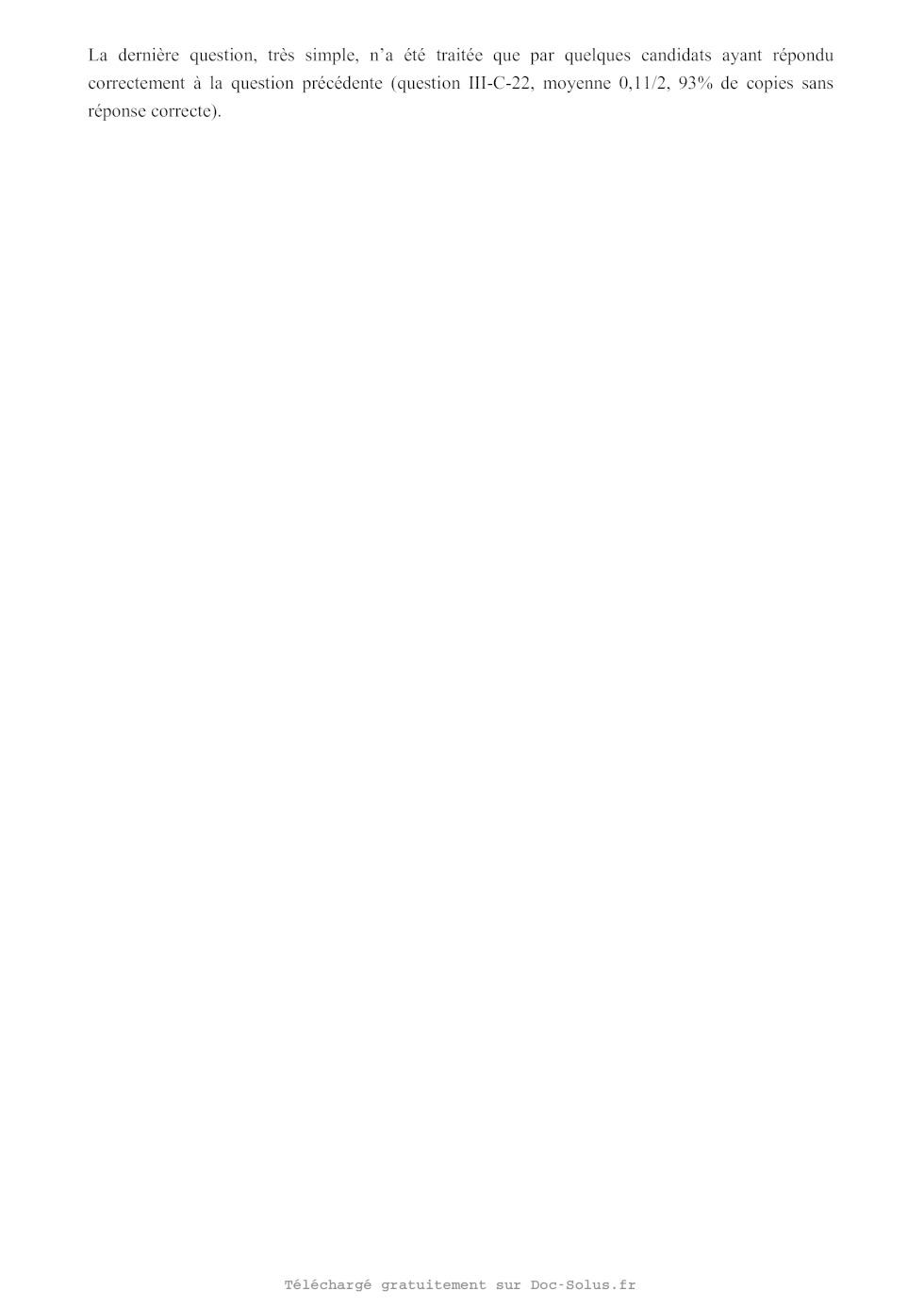

Rapport du jury

(télécharger le PDF)


Énoncé obtenu par reconnaissance optique des caractères


SESSION 2006 PCCH2 10

A

CONCOURS (OMMUNS POIYIICHNIOUES

EPREUVE SPECIFIQUE -- FILIERE PC

CHIMIE 2

Durée : 4 heures

Les calculatrices sont autorisées

N.B. : Si un candidat est amené à repérer ce qui peut lui sembler être une
erreur d 'énonce', il le
signalera sur sa copie et devra poursuivre sa composition en expliquant les
raisons des initiatives
qu 'il a été amené à prendre. '

Les parties 1, II et III sont indépendantes et dans chacune d'elles, un certain
nombre de
questions peuvent être traitées séparément.

Partie I : Chimie du fer et des oxy-hydroxydes de fer

Le fer est le quatrième élément le plus important de la croûte terrestre (5,6%
en masse). Des oxydes,
hydroxydes ou oxy-hydroxydes de fer apparaissent lors de l'altération des
roches pour se retrouver
ensuite au niveau des sols. Ils peuvent subir alors des cycles d'oxyd0réduction
suivant les
conditions du milieu ou la présence de microorganismes. Ils « oscillent » entre
la forme Fe(II) phase
mobile dans le milieu géologique et Fe(lll) phase peu--mobile avec une faible
solubilité. Ces oxydes
de fer ont la capacité de limiter la migration des polluants dans de nombreux
écosystèmes et de
réguler la distribution des nutriments apportés aux plantes (phosphore,
nitrates, sélénium. . .).

Ce problème aborde différents aspects de la chimie du fer ainsi que quelques
aspects des propriétés
complexantes des oxy--hydroxydes de fer.

Données

. Rayons atomiques. et masse molaire : .
- Rayons atomiques du fer et du carbone : rFe = 0,124 nm ; rc = 0,077 nm

- Masse molaire du fer : MFe = 56 g- mol"1

. Données thermodynamiques à 298 K :

- Enthalpies libres molaires standard deformation 46° (en k.] - mol"! ) :

- Enthalpies molaires standard deformation A,H ° (en [c] - mol"! ) et entropies
molaires standard S...°
(en J.mor1.K1) .-

. Constante des gaz parfaits : R = 8,31 J- K"1 - mol"1
. Constante d'Avogadro : N{, = 6,02.1023mol'1

Onlîappelle que la constante thermodynamique de l'équilibre d'autoprotolyse de
l'eau, K,, vaut
10' à 298 K

A- Le fer et ses oxydes

1- Etude cristallographique du fer

Le fer ou, variété allotropique stable aux pressions et températures usuelles,
cristallise dans une
structure de type cubique centré. Ce réseau présente des sites interstitiels
octaédriques et
tétraédriques. Les sites octaédriques sont centrés par exemple au point (1/2,
0, 0) ou au point (%., 1/2,
1), alors que les sites tétraédriques sont centrés par exemple au point (1/2,
0, %). Ces sites interstitiels
peuvent être occupés par des atomes, notamment par des atomes de carbone, ce
qui donne lieu, à la
formation de solutions solides F eCX constituant les aciers.

a- Représenter clairement la maille conventionnelle du fer oc. Préciser la
coordinence ainsi
que le nombre de motifs appartenant en pr0pre à cette maille.

b- Calculer la compacité de ce type d'empilement ainsi que la masse volumique
du fer oc.
c-- Représenter un site octaédrique et un site tétraédrique. Quel est leur
nombre par maille ?

d-- Exprimer la taille maximale d'un atome occupant l'un de ces sites
octaédriques et
tétraédriques en fonction du rayon du fer, rFe, en tenant compte pour ce calcul
de la plus

courte distance entre l'un des sommets de la cavité et le site interstitiel.

e-- En déduire, à partir des données numériques, quels sont les sites
interstitiels occupés par
l'atome de carbone dans le fer oc. ' '

2- Etude des oxydes de fer en phase sèche

Le fer et plus particulièrement les oxydes de fer(ll) ou (111) sont utilisés en
tant que catalyseur dans
la synthèse industrielle, en phase gazeuse, d'ammoniac à partir de dihydrog'ene
et de diazote. Le
catalyseur est à base de magnétite F e304(s) ou de wüstite F eO(S). On souhaite
déterminer dans cette

question quel est l'oxyde de fer le plus stable thermodynamiquement à la
température T où a lieu la '
réaction de formation de l'ammoniac. Les équilibres des couples étudiés Red/Ox
pour la

construction du diagramme d'Ellingham' du fer et de ses oxydes seront ramenés à
une mole de,
di0xygène gazeux Oz(g). On supposera qu'il n'y a pas de changement d'état
physique dans le
domaine de température considéré. «

a- Rappeler en quoi consiste l'approximation nécessaire à la construction du
diagramme
d'Ellingham. '

b- Donner l'expression des enthalpies libres standard, A,G°, en fonction de la
température T
exprimée en Kelvin, pour chacun des couples F e(s)/F e0(8) et Fe0(s)/Fe304(s).

c- Tracer sur la copie l'allure des droites A,G° en fonction de la température
T pour
300K< T< 1500 K.

d- En déduire le domaine de stabilité thermodynamique du fer Fe(s) et des
oxydes de fer
FeO@ et Fe3O4(s). Montrer que pour un domaine de température à préciser la
wüstite
F eO(S) n'est pas stable thermodynamiquement. Ecrire l'équation de la réaction
traduisant

cette instabilité thermodynamique.

e-- Déterminer l'expression de ApG° en fonction de T pour le couple à
considérer dans le
domaine de température où la wüstite Fe0(s) n'est pas stable
thermodynamiquement.
Tracer, sur le diagramme précédent, le segment de droite correspondant et en
déduire le
domaine de Stabilité thermodynamique du fer F e(s) et de ses oxydes Fe0(s) et
Fe3O4(S) pour
300K<103 Pa, en déduire le taux d' humidité de l'air (en %)
nécessaire à

l'hydroxylation de l'hématite Fe203(5) en goethite FeO(OH)(S) à cette
température.
Concluré.

4-- Stabilité thermodynamique du fer et de ses oxydes en solution aqueuse

L'allure du diagramme potentiel--pH du fer est présentée ci- après pour une
concentration totale en
fer dissous de 10°2 mol L". A ce diagramme potentiel-pH du fer est superposé
celui de l'eau
représenté en poäntillé. Ce diagramme tient compte des espèces les plus stables
du fer et de ses

oxydes: Fe(s), Fe(aq),F e(;q), FEUR3Û4(s) EURt FEURÛ(ÛH)(s)

E(Vl

a- Identifier chacun des domaines de prédominance ou d'existence (repérés I à V
sur le
d1agramme représenté ci-dessus) des espèces du fer prises en compte. Justifier
votre
réponse à l'aide du degré d'oxydation de l'élément fer.

b-- Déterminer la pente des segments de droite (AB) et (BC). Donner la valeur
du pH de
frontière entre les domaines IV et V.

c-- Préciser les domaines de corrosion, d'immunité ou de passivation du fer.
Proposer une
méthode pour l1m1ter 1 oxydation du fer.

d-- Donner les équations des réactions d'oxydation du fer par une solution
aqueuse basique
ainsi que par une solution aqueuse basique et aérée.

B- Etude des. phénomènes de sorption sur la goethite

On définit la sorption comme l'ensemble des processus aboutissant au transfert
d'un soluté vers la
surface d'un solide immergé en solution aqueuse, nommé sorbant. On distingue
deux catégories de
sorption en fonction de la nature des interactions intermoléculaires
soluté--sorbant mises en jeu : la
physisorption et la chimisorption. Ces phénomènes de sorption aux interfaces
sorbant--solution
aqueuse sont responsables de la migration dans les milieux géologiques de
composés toxiques
' cationiques ou anioniques.'Les milieux géologiques «réels >> étant trop
complexes, des sorbants
simples tels les oxy-hydroxydes de fer, représentés par la goethite FeO(OH)(S),
seront étudiés dans la

suite du problème.

Par la suite les conventions suivantes seront adoptées :
Un sorbant solide sera noté avec le symbole « ="-î » précédant l'espèce solide,
par exemple pour la

goethite. =FeO(OH), notée plus simplement îFeOH.

On adoptera pour exprimer la concentration volumique d' un soluté en solution
aqueuse la notation
usuelle « [] » et la notation {} pour exprimer la concentration de surface,
exprimée en mol kg],
c est--à- dire le nombre de males d' une espèce sorbée pour ] kg de solide
sorbant.

On admettra que l'activité d' une espèce sorbée est égale au rapport de sa
concentration de surface,

exprimée en mol kg", sur la concentration de surface standard de ] mol kg'1.
On se propose donc dans cette partie d'étudier le mécanisme de sorption d' un
cation métallique sur
la goethite EFeOH, ainsi que la complexation sur ce même sorbant d'un dérivé
an1on1que du

sélénium.

5-- Etude cinétique

Une modélisation simple du mécanisme de complexation d'un cation métallique M2+
sur un sorbant
est calquée sur les mécanismes de complexation en phase homogène. Dans le cas
d'une
complexation en phase hétérogène sur de la goethite solide, EFeOH, d'un cation
métallique M2+

hexahydraté, initialement en solution aqueuse et noté M(HZO)Ë+ , le mécanisme
réactionnel est

proposé ci--dessous (l'équilibre (l) est considéré comme rapidedevant l'étape
(2), étape la plus
lente) :

kl '
M(HZO)Ë+ + EFeOH : EFeOH""M(HZO)Ë+ (1)
k_] y '
2 km H
EFeOH""M(HZO)6+ --> -=--Fe--o: + H20 (2)
M52+

On présente ci-après le mécanisme de complexation en phase homogène aqueuse du
cation

F e(HZO)Ë+ par un ligand anionique noté L"' :
k.l

Fe(HZO)Ë+ + L"' : Fe(HZO)6L(Z"")+ . . (l')
.k'_' '
Fe(HZO)6L(Z'")+ .'î3 Fe(HZO)5L(2"")++ H20 (2')

. , . . _ + , .
a- Donner la configuration electronique du fer, 32 Fe et du cation ferreux 32
Fe2 . Determmer

leurs nombres d'électrons de valence.

b- Justifier que le cation ferreux Fe2+ Soit en solution aqueuse hexahydraté.
Comparer sa
stabilité à celle du complexe Fe(H20)6L@*">+ .

c-- Peut-on appliquer l'AEQS (Approximation des Etats Quasi-Stationnaires) au
complexe
F e(HZO)6 L(2°'n)+ ? Justifier v0tre réponse.

d- Donner l'expression de la vitesse de formation en phase homogène aqueuse du
complexe
Fe(H;,_O)5 L(2"")+ , noté plus simplement FeL(2'")+ en fonction des différentes
constantes

de vitesse et des concentrations [Fe(HZO)Ë+] et [L""] .

e-- Donner l'expression de la vitesse de formation surfacique d{EFeO- M(H20);
/dt, notée

simplement d{ë FeO--M'}/dt, en fonction des différentes constantes de vitesse
et des
concentrations {EFeOH} et [M(HZO)Ë+], sachant que l'équilibre (l) est rapide et
que

l'étape (2) est lente.

6- Dérivés du sélénium
Le sélénium, dont l'isotope ËZ Se (de période : 65000 ans) est un des produits
de fission de
l'uranium, contribue à la radioactivité de longue durée de certains déchets
radioactifs. On trouve le

sélénium dans l'environnement, sous forme d'ions séléniure, Se2', d'ions
sélénite SeO3' ou d'ions

sélénate SeO4_ , soit essentiellement sous forme anionique.

a-- Donner les configurations électroniques de l'atome de sélénium 3,9, Se et
de 1' mn séléniure
Se2' dans leur état fondamental. Déterminer le nombre d' électrons de valence
du sélénium.

b- Préciser les nombres d'oxydation minimal et maximal du sélénium.

c- Représenter les formes mésomères les plus probables des ions sélénite SeO{
et sélénate
SeO[ . Préciser, pour chacun de ces anions, la géométrie autour de l'atome
central de

sélénium ainsi que le nombre d'oxydation de cet élément.

7- Solution aqueuse d'ions sélénite
Les ions sélénite SeO{ présentent des propriétés acido-basiques en solution
aqueuse. Le graphe ci--

dessous donne les courbes de distribution de ces ions sélénite SeO{ en fonction
du pH de la

solution :

a- Quel est le comportement acido-basique des ions sélénite SeO{ en solution
aqueuse ?
Ecrire les équations des réactions traduisant ce comportement.

b- Identifier chacune de ces courbes de distribution, numérotées sur le graphe
ci-- -dessus de
(l)à a(3), à une espèce dérivant des ions sélénite SeO3. Justifier simplement
votre

réponse.

Déterminer, à partir des trois courbes de distribution, les valeurs numériques
des

. . , . , . . i---2 i--3 . _
constantes d'ac1d1te assoc1ees aux couples ac1do--bas1que HiSeO3 / HHSeO3 ,
avec 1 --
'1 ou 2. '

d-- Estimer, en justifiant les approximations faites, le pH-d'une solution
aqueuse de sélénite
de sodium, NaZSeO3, de concentration 0,001 mol- L' .

8- Type de complexes formés par les ions sélénites Se032' sur la goethite

La cinétique de sorption ou de désorption des ions sélénites SeO{ sur la
goethite EFeOH est

extrêmement rapide. On souhaite établir dans cette question si les ions
sélénites SeO{ se fixent sur
un Ou deux sites hydroxylés de la goethite. Il y a alors formation
respectivement soit de E F eOSeOQ ,

soit de (:=- FeO)2 SeO. On définit le coefficient de distribution Kd des ions
sélénites-SeO{ :
{ESEUROY} . »

[SeOÊ']
E FeOSeO£ ou de (5 FeO)2 SeO.

Kd : , où ESeO3" représente les ions sélénites sorbés sur la goethite, sous
forme de

a- Donner les équations des réactions d'échange d'un ion sélénite Se_OÎ ,
initialement en

solution aqueuse de pH fixé à 5, avec un oudeux groupes hydroxylés OH de la
goethité
EFeOH, et exprimer leurs constantes d'équilibre.

b- En déduire qu'à faible taux de sorption des ions sélénites SeO? , le
logarithme du
coefficient de distribution, log(Kd),de ces ions est une fonction affine du pH.

c-- Le graphe ci--dessous donne l'évolution de log(Kd) en fonction du pH pour
une
concentration totale en ions sélénites, [Se]... soit de 2><10'5 mol.L'l, soit
de 8><10'5 mol.L'l.

En déduire que] est le complexe probablement formé.

[Se]tot = 2.10'5 mo...."1
y = 15,4 -1,27x

[Se]tot = 8.10"5 mol.L'1
y = 14,5 -1,21x

Partie II : Polymérisation du styrène

On se propose d'étudier la polymérisation radicalaire en solution dans le
toluène du styrène amorcée
par l'AIBN (azobisisobutyronitrile) à 60°C.

CN CN
Me +N=N+Me AIBN
' Me Me

Cette polymérisation se déroule en trois phases : l'amorçage, la propagation et
la terminaison. En ce
qui concerne l'étape d'amorçage, on fera l'hypothèse que l'efficacité de
l'amorceur est égale à 1. De
plus, l'étape de terminaison s'effectue par recombinaison (aussi appelé
couplage).

styrène

Les conditions expérimentales sont les suivantes :
[AIBN]g = 4><10'2 mol.L"; [Styrène]o = 1 mol.L"'.

Par la suite, on utilisera comme notation :

A pour l'amorceur AIBN

. . . , ' . .
I pour les radicaux issus de la decomposrtmn de l'amorceur
M pour le monomère (styrène)

' . . . . . . .
Rn pour le rad1cal issu de l'addition d'un radical sur le monomere

ka et Va pour la constante de vitesse et la vitesse d'amorçage

kd pour la constante de vitesse de décomposition de l'amorceur

kp et Vp pour la constante de vitesse et la vitesse de propagation
kt et V. pour la constante de vitesse et la vitesse de terminaison

\

1- Présenter les équations de réaction associées a chacune des trois phases de
la
polymérisation en l'absence de transfert de chaîne en utilisant les notations
indiquées ci
dessus. En supposant que la réactivité des chaînes actives est indépendante de
leur degré

de polymérisation moyen, on établira les relations entre vitesse, constante de
vitesse, et

concentrations des espèces impliquées dans chacune des phases de la
polymérisation.

2- En supposant un état quasi-stationnaire en centres actifs et une terminaison
par
recombinaison des chaînes actives, établir la relation qui relie V. et V,. En
déduire

comment varie la concentration totale en macroradicaux.

3- Justifier pourquoi on peut assimiler la vitesse globale de polymérisation à
la vitesse de
propagation.

4-- Montrer alors que la vitesse initiale de propagation Vp varie comme:
Vp : K.[Styrène]o [AIBN]ÏJ2 , où K est fonction de kp, kd et kt.

. . . . -10 -1 -1 . . .
5- On mesure une v1tesse initiale d'amorçage Va = 1,6x10 mol.L .s ams1 qu'une
v1tesse

initiale de propagation Vp = 1,86><10'7 mol.L".s". Le rapport des constantes de
vitesse de
propagation et de terminaison kp/ kt est égal à 2,5x10'6. En déduire kd, kp et
kt en

précisant les unités de chacune des constantes de vitesse.

6--- Compte tenu de la méthode de synthèse utilisée, quelle tacticité vont
présenter les chaînes
de polystyrène ainsi obtenues ?

On compare les propriétés thermoméCaniques du polystyrène obtenu précédemment
avec celles d'un
polystyrène syndiotactique homologue en terme de masse molaire et de
polymoléculafité.

7-- En inscrivant les atomes de carbone de la chaîne principale dans un plan,
donner une
représentation de la chaîne de polystyrène syndiotactique.

8-- La figure 1 représente la variation avec la température du module d'Young
pour les deux
polystyrènes précédemment décrits. Attribuer en le justifiant chacun des
comportements
présentés à une tacticité particulière.

Log E
7
6 A B
T (QC)
100 200 300

Figure 1 : Variation avec la température du module d 'Young pour deux
polystyrènes de tacticités
dfiérentes. ' '

On compare les propriétés thermomécaniques du polystyrène obtenu précédemment
avec celles d' un
polystyrène syndiotactique homologue en terme de masse molaire et de
polymolécularité.

7-- En inscrivant les atomes de carbone de la chaîne principale dans un plan,
donner une
représentation de la chaîne de polystyrène syndiotactique.

8- La figure 1 représente la variation avec la température du module d' Young
pour les deux

polystyrènes précédemment décrits. Attribuer en le justifiant chacun des
comportements
présentés à une tacticité particulière.

Log E
8 Il ......
7
6 ':_A B
T (QC)
100 200 300

Figure ]: Variation avec la température du module 61" Young pour deux
polystyrènes de tacticités
différentes. *

Partie III : Synthèse de sesquiterpènes

Données

Electronégativité (Echelle de Pauling) : C 0 F
2,5 3,5 4

SPECTROSCOPIE INFRAROUGE

OH alcool OH 1alcool OH1 iacide C=O C=O
libre cétone acide cétone
con u uée

. 10% 1690- 1675
3650- 3590 3550- 3400 3200 2%240% 1725-- 1705% 1720-- 17

Groupe C=C
conjuguée

fonctionnel
% 1720EUR 1740 1750 1670 1640 1650 1 -

Groupe
fonctionnel

lactoneEUR

RMN DU PROTON

f--,--Ï CArfls-C-- . -C-CHz-C- COZR 2 _
_ -CHz-CO-Ar ' CH-OO-C- ' CH3-O-Ar -----

{___-__ïï'äïî-'

Les sesquiterpènes phénoliques tels que le mutisianthol 1 et l'héritol 3 sont
extraits de substances
naturelles. Ces composés présentent des propriétés biologiques intéressantes.
Ils ont été synthétisés
à partir d'un intermédiaire commun, la tétralone 2 selon le Schéma 1

14

Schéma ]

A- Synthèse de la tétralone

La synthèse des composés 1 et 3 nécessite tout d'abord la mise au point de la
préparation de la

tétralone 2. ,
Le 2-méthylanisole, produit commercial et bon marché est transformé en
tétralone en six étapes

' présentées dans les schémas suivants. _
La première étape met en jeu le 2-méthylanisole 4 et l'anhydride succinique,
dans une réaction

catalysée par le chlorure d'aluminium.

0
M Me0 C02H
°° 1- AIC13
+ 0 _
z- H20/H+
4 0 5 0

Schéma 2

1-- Ecrire le mécanisme de la réaction du chlorure d'éthanoer sur le benZène en
présence
d'AlCl3.

2-- Quel est le nom de cette réaction '? Ecrire une structure de Lewis pour
AlCl3. Préciser son
rôle dans la réaction. Combien d'équivalents en AlCl3 sont nécessaires ?
Pourquoi est--11

nécessaire d'hydrolyser le milieu réactionnel ?

3-- Par analogie, proposer un mécanisme pour la première étape de la synthèse
de la tétralone.

Le céto-acide obtenu 5 est ensuite réduit par l'amalgame de zinc. L'acide 6
formé est traité par un
mélange d'acide trifluoroéthanoïque (TFA) et d'anhydride trifluoroéthanoïque
(TFAA) pour

conduire au composé bicyclique 7.

Me.. CO,H Me
Zn(Hg) TFAA
___--__) ---------->
HC ] TFA
6 7
Schéma 3

4- Ecrire la formule semi--développée de l'acide trifluoroéthanoïque. Quel est
l'effet inductif
du fluor ? Représenter le déplacement des électrons dans la liaison C--F .

5-- Quel rôle joue l'acide trifluoroéthan0ïque vis-à-vis du groupe COOH ? Quel
intermédiaire
est formé ? En déduire un mécanisme de formation de 7. A quel type de réaction
pouvez--
vous rattacher cette cyclisation ?

L'action sur la cétone bicyclique 7 de l'iodure de méthylmagnésium en solution
dans l'éther donne
un produit A qui par traitement à HC] 10% à température ambiante (TA) conduit
au produit B.

Me ' Me Me '
1- CH3MgI H2 003
___--> B ___--> ___-->
2- HC], TA Pd/C

Schéma 4

6- Ecrire le mécanisme de la réaction 7 ----> B

7-- Représenter les composés A et B.
L'hydrogénation catalytique du produit B conduit au composé bicyclique 8.

8-- Représenter schématiquement le mécanisme de la catalyse hétérogène dans le
cas de
l'hydrogénation. '

L'oxydation de 8 par l'oxyde de chrome conduit à la tétralone 2 qui présente en
infrarouge deux
bandes à 1680 cm"1 et 1610 cm'l. Le spectre RMN 1H (90 MHZ) dans CDC13 présente
les signaux

suivants :
_ Multiplicité _

Intégration du signal

' 6 en . m
3 rotons
2 rotons
3 rotons '
2 rotons
1 mm
3 rotons

9- Attribuer les bandes infrarouge caractéristiques aux liaisons
correspondantes.

10- Attribuer en RMN 1H chaque signal au proton correspondant. Justifier dans
chaque cas la
multiplicité des signaux (il est demandé de faire un tableau pour plus de
clarté). '

B- Synthèse du (zh)--mutisianthol

La tétralone 2 est ensuite transformée en 6 étapes en ($)--mutisianthol
(Tetrahedron, 2003, 59, 5817)
selon les Schéma 5 et 6. La première étape est la réduction de la tétralone 2
en tétralol 9 qui, traité

par l'acide p--toluène Sulfonique (TSOH) en quantité catalytique, conduit au
composé 10. Cet
intermédiaire, soumis au traitement par le trinitrate de thallium dans le
méthanol, fournit le composé

11 dans lequel on observe une contraction de cycle. (Schéma 5)

Me0 MeO ' Me0 {
? TsOH ., TI(N03) .
------> ----> . _--'>
C6H6 MeOH _

==
5
/

2 0 9 OH . 10 11NIeO/\0Me
Schéma 5
11- Proposer des conditions opératoires permettant de transformer 2 en 9.

_12- Sachant que l'acide p-toluène sulfonique joue le même rôle qu'un acide tel
que HZSO4,
représenter la formule du composé 10. A quel type de mécanisme appartient la
réaction
9 ------> . 10 ? '

13- Nommer les fonctions présentes dans le composé 11.

Après traitement à l acide acétique (AcOH) aqueux, l'aldéhyde 12 est transformé
en deux étapes
en (:t)-- mutisianthol. Il est obtenu à partir de 13 par traitement avec du
chlorure d' aluminium et '

de 1' éthanethiol (EtSH) (Schéma 6).

MeO
--------> --------->
H20 ©

Schéma 6

14- Ecrire le mécanisme de formation l'aldéhyde 12.

15-- Proposer des conditions expérimentales permettant de transformer
l'aldéhyde 12 en
V composé 13. Ecrirel' équation bilan de la réaction.

16- Pr0poser une méthode pour préparer un étheroxyde R-O--R' à partir d'un
alcool R-OH. '

17- Combien de centres asymétriques possède le (:Q-mutisianthol ? Donner la
configuration
absolue de chaque centre en la justifiant.

C - Synthèse du (à)-héritol

Le (£)-héritol 3 (Tetrahedron, 1991, 47, 5759) est préparé à partir de la
tétralone 2 en 5 étapes

(Schémas 7 et 8). .
La première étape de la réaction est l'action sur la tétralone 2 d'un mélange
de bromopropanoate

d'éther et de zinc. Il se forme un dérivé organozincique analogue à un
organomagnésien. Le
composé 14 obtenu, après traitement, sous forme d'un mélange de
diastéréoisomères est ensuite
déméthylé (étape 2) dans les mêmes conditions que dans le Schéma 6, puis la
fonction hydroxyle est
protégée sous la forme d'éther tétrahydropyraner (THP) (étape 3).

com

Schéma 7

18-- Ecrire la formule semi-développée de l'organozincique formé à partir du
2-bromopropanoate d'éthyle. Quel traitement est nécessaire pour obtenir
finalement 14 ?

19- En utilisant la formule ROH pour le composé 15, écrire le mécanisme de la
réaction de
protection. Justifier la" régiochimie obtenue.

Le traitement par le tétroxyde d'osmium de l'éther 16 (étape 4) fournit un
mélange de
diastéréoisomères 17. Ce mélange traité par l'acide p-toluène sulfonique (étape
5), conduit à un
mélange de deux isomères de formule brute C15H1603 présentant quatre bandes
infrarouge

principales à environ 3590 cm", 1740 cm], 1654 cm"1 et 1617 cm'1.

16 _» 17 ___--> C15H1603
étape 4 étape 5

Schéma 8

20- Représenter la formule semi--développée du composé 17 .

21- Représenter les isomères formés dans l'étape 5. Quelles relations
d'isomérie existent entre
eux ? Attribuer les bandes infrarouge aux vibrations correspondantes.

22- Ces isomères sont-ils séparables ? Justifier. Proposer une méthode de
séparation.

Fin de l'én0ncé

Extrait du corrigé obtenu par reconnaissance optique des caractères



CCP Chimie 2 PC 2006 -- Corrigé
Ce corrigé est proposé par Tiphaine Weber (ENS Cachan) ; il a été relu par
Sandrine Brice-Profeta (Professeur agrégé en école d'ingénieurs) et Mickaël
Profeta
(Professeur en CPGE).

Ce sujet se subdivise en trois parties indépendantes de longueurs très inégales.
Une première et très longue partie s'intéresse à l'étude des oxydes de fer.
Cette
partie très complète aborde de nombreux aspects du programme de chimie générale
au travers de sous-parties indépendantes :
· l'étude cristallographique du Fe qui cristallise dans une structure cubique
centrée ;
· la construction et l'utilisation du diagramme d'Ellingham du fer et de ses
oxydes ;
· l'exploitation du diagramme potentiel-pH du fer en solution aqueuse ;

· enfin, l'étude cinétique puis à l'équilibre des phénomènes de sorption sur la
goethite.
La seconde partie, beaucoup plus courte est l'occasion de revoir la cinétique
d'une
polymérisation radicalaire en chaîne au travers de la synthèse du polystyrène.
Au travers de la synthèse de sesquiterpènes, la dernière partie aborde en détail
les réactions d'acylation des cycles benzéniques, ainsi que diverses autres
réactions
d'allongement de la chaîne carbonée, réaction de Wittig et utilisation
d'organométalliques par exemple. Les trois synthèses envisagées ne devraient
pas poser de problèmes
car elles n'utilisent que des mécanismes classiques du cours de chimie
organique.
Aucune de ces parties ne présente de difficulté particulière, les questions
étant
dans l'ensemble faciles. Toutefois, il convient d'être vigilant à la gestion de
son temps,
en raison de la longueur importante de ce sujet. De plus, il ne faut pas se
laisser
perturber par les simplifications de notation proposées par l'énoncé, pas
toujours
judicieuses et parfois changeantes au fil des questions.

Indications
Partie I
I.A.1.b Le contact entre atomes se fait le long de la diagonale du cube.
I.A.1.c Contrairement au cas des empilements compacts, les sites interstitiels
ne
sont pas réguliers.
I.A.1.d Attention, les sites octaédriques sont aplatis.
I.A.2.b Il faut tout d'abord calculer r H et r S .
I.A.2.d Comparer les domaines d'existence des différents oxydes.
I.A.3.a Au sein d'un oxyde, tous les atomes de fer n'ont pas forcément le même
degré d'oxydation.
I.A.3.d Commencer par écrire le critère d'évolution de l'équilibre.
I.A.4.b La valeur du pKs n'étant pas donnée dans l'énoncé, on ne peut pas
trouver
une valeur numérique pour ce pH.

I.B.5.d Écrire l'AEQS pour l'intermédiaire réactionnel Fe(H2 O)6 L(2-n)+ .
I.B.5.e L'équilibre (1) est un pré-équilibre rapide toujours vérifié au cours
de la
réaction.
I.B.7.c Pour pH = pKa les concentrations en base et en acide sont égales.
I.B.8.a Quelle est l'espèce en solution à ce pH ?
I.B.8.b Attention, il faut considérer l'un ou l'autre des mécanismes et surtout
pas
les deux de façon simultanée.
Partie II
II.4 L'équation à démontrer avec les notations imposées par l'énoncé est :
Vp = K [M]0 [A]1/2
0
II.8 Plus le module de Young est grand et plus le matériau présente une forte
résistance à l'élongation.
Partie III
III.A.3 L'oxygène de l'anhydride joue un rôle équivalent pour cette réaction à
celui
du chlore à la question I.A.1.
III.A.5 Il s'agit encore une fois du même mécanisme d'acylation. Cette fois
c'est la
protonation du groupe hydroxyle qui entraîne l'activation de l'électrophile.
III.A.6 Le réactif est un organomagnésien au même titre que les plus classiques
RMgBr.
III.B.15 Il faut utiliser une réaction de Wittig.
III.C.19 Cette protection obéit au même mécanisme qu'une hydratation de la
double
liaison.
III.C.20 Le tétroxyde d'osmium permet la dihydroxylation de la double liaison
C=C.
III.C.21 Le produit obtenu à la fin de la synthèse contient l'héritol recherché.

I.

Chimie du fer et des oxy-hydroxydes de fer
A.

Le fer et ses oxydes

I.A.1.a La maille conventionelle du fer  correspond à un réseau de type cubique
centré :

Fe

a

Dans cette maille, le contact entre atomes se fait le long de la diagonale du
cube.
L'atome central est ainsi en contact avec les huit atomes situés aux sommets de
la
maille. La coordinence de cette structure est donc de [8].
L'atome central appartient en intégralité à la maille. Ceux situés aux sommets
sont partagés entre huit mailles, quatre sous le plan de l'atome et quatre
au-dessus.
Ils comptent donc pour un huitième dans la maille étudiée. Le nombre de motifs
appartenant en propre à la maille vaut alors :
Z = 1 + 8×

1
8

Z = 2
La maille conventionelle ainsi représentée est une maille double. La maille
élémentaire, ne contenant qu'un seul atome par maille, est une maille
quadratique de paramètre c = a/2.
I.A.1.b Le contact entre atomes se faisant le long de la diagonale, les atomes
des
sommets ne sont pas tangents. Pour calculer la relation entre le paramètre de
maille
a et le rayon de l'atome de fer rFe , il faut considérer la diagonale du cube.
Sa longueur
vaut :

l = a 3 = 4 rFe
d'où

4
a =  rFe
3

La compacité de la structure C correspond au pourcentage de la maille occupée
par les atomes de fer. Le volume de la maille valant :
Vmaille = a3 =

64
 rFe 3
3 3

et celui occupé par les atomes :
Vatomes = Z ×

4
 rFe 3
3

Vatomes
× 100
Vmaille

Z 3
C =
× 100
16

La compacité s'exprime selon C =

et vaut alors
Application numérique :

C = 68 %

Cette structure n'est pas un empilement compact, puisque les structures cubique
faces centrées ou hexagonale compacte ont une compacité plus grande (76 %).
De plus, la masse volumique du fer  vaut :
mmaille
 =
Vmaille
 =
Application numérique :

ZMFe / NA

64/(3 3) rFe 3

 = 7, 92.103 kg.m-3

I.A.1.c Les sites octaédriques sont situés au centre de six atomes de fer en
contact.
Le site octaédrique représenté dans la figure ci-dessous se situe au centre de
la face.
D'autres sites octaédriques, situés au milieu de chaque arête, sont délimités
par les
deux atomes de l'arête et les atomes situés au centre des quatres mailles ayant
cette
arête en commun. Les sites octaédriques situés au centre des faces sont donc
communs
à deux mailles, ceux au milieu des arêtes à quatre mailles. Il y a par
conséquent un
nombre de sites octaédriques dans la maille :
nocta = 6 ×

site o taedrique

1
1
+ 12 × = 6
2
4

site tetraedrique

Les sites tétraédriques sont constitués des deux atomes au sommet d'une arête
et des deux atomes aux centres des mailles situées de part et d'autre de
l'arête. Ces
