ECOLE POLYTECHNIQUE FILIÈRE MP
Option Physique et Sciences de l'Ingénieur

CONCOURS D'ADMISSION 2005

COMPOSITION DE PHYSIQUE ET SCIENCES DE L'INGENIEUR

(Durée : 4 heures)

L'utilisation des calculatrices est autorisée pour cette épreuve.

***

L'expérience Virgo

Réduction de certaines causes de bruit de fond

Introduction

La théorie de la relativité générale prédit l'existence d'ondes
gravitationnelles générées par
des masses accélérées. Ces ondes se propagent a la vitesse de la lumière 0.

L'expérience franco--italienne << Virgo >> tente de les mettre en évidence par
les variations
de chemin optique qu'elles engendrent : un gigantesque interféromètre, avec des
bras de 3 km
de long, doit pouvoir mesurer des variations de longueur relatives de l'ordre
de 10--21, a des
fréquences typiques d'ondes gravitationnelles, qui sont de l'ordre de 1 kHz.
L'expérience vise a
être sensible dans toute la gamme de fréquences comprises entre 10 Hz et 10 kHz.

Une telle précision de mesure n'est pas facile à atteindre. On étudie dans ce
problème quelques

phénomènes parasites qui peuvent gêner la mesure et les méthodes utilisées pour
réduire leur
influence.

Données numériques et formulaire :

Constante de Planck h = 6, 62 >< 10_34 J - s
Constante de Boltzmann kB : 1, 38 >< 10"23 J -K_1
Vitesse de la lumière (: = 3,00 >< 108 m - 5"1
Champ de gravitation g = 9, 81 m -- 5--2

Tous les coefficients de réflexion et de transmission concernent les amplitudes
de l'onde lumi--
neuse.

1. Principe de l'expérience
Préliminaire

La taille exceptionnellement grande du dispositif interférométrique conduit à
s'interroger sur
l'homogénéité des effets de l'onde gravitationnelle puis sur les variations
temporelles des chemins
optiques qu'elle induit.

Q 1.1 Compte tenu des caractéristiques indiquées dans le préambule, montrer
qu'une onde
gravitationnelle a une amplitude uniforme sur l'ensemble de l'interféromëtre.
À quelle condition sur la période TOg d'une telle onde peut--on considérer que
les perturbations
induites par l'onde gravitationnelle sont quasi--statiques ?

Interféromètre de Michelson

On considère l'interféromètre représenté figure 1. Les miroirs A1 et A2,
parfaitement réflé--
chissants, ont des coefficients de réflexion en amplitude T1 et T2 égaux à --1.
La lame séparatrice
semi--réfléchissante est supposée sans pertes; pour un faisceau lumineux
incident a 45°, le co--
efficient de transmission en amplitude ts est indépendant du sens de la
traversée, de valeur
ts : l/\/Î ; toujours pour les amplitudes, le coefficient de réflexion << avant
>> (côté source) 71,
est l'opposé du coefficient de réflexion << arrière >> (côté miroir Al) ré,
avec rs : --1/\/Î et
r_'s : 1 / x/Î On désigne par 11 et l2 les longueurs des bras de
l'interféromëtre, séparatrice -- miroir
A1 et séparatrice - miroir A2.

_ miroir A2

miroir A1

photodiode

Figure 1 : Interfémmètre de Michelson

L'onde incidente produite par un laser est monochromatique; en tout point du
dispositif,
l'onde se propage dans le vide et sera décrite par une onde plane scalaire; en
notation complexe,
son amplitude sera choisie, avec origine au niveau de la séparatrice, de la
forme a,,-- exp i(wyf -- kw)
pour une direction de propagation selon Oæ, avec [{ : wL/c.

Q 1.2 Déterminer l'amplitude aout de l'onde sortant vers la photodiode en
fonction de celle
de l'onde incidente a..., de k, 11 et lg.

Q 1.3 Exprimer la puissance R... du faisceau sortant en fonction de la
puissance d'entrée
Pin. Montrer que cette expression se met sous la forme :

Pout = En 81112 k'(l1 -- l2) .

L'onde gravitationnelle, détectable par l'interféromètre, provoque un léger
changement des Ion--

1 1
gueurs des bras ; les longueurs deviennent l1 + ähog l1 et lg -- --2--hog lg où
hog caractérise l'amplitude

de l'onde gravitationnelle. Comme ordre de grandeur, on prendra hog = 10"21
pour une fréquence
de 1 kHz. Le dispositif expérimental doit donc être sensible aux variations de
longueur relatives

correspondantes.

Q 1.4 Montrer que, lors du passage d'une onde gravitationnelle, la puissance de
Sortie varie

de ôPgrav donné par :
1

5Pgrav : äPink hog(l1 + lg) sin 2k(l1 -- lg) .
Q 1.5 On pose @@ : 2k(l1 -- lg). Déterminer les valeurs de (10 pour lesquelles
le signal |ôPgrav|
est maximal.

Q 1.6 Calculer numériquement la valeur maximale de |5Pgravl pour une expérience
de la--
boratoire utilisant un interféromètre avec des bras de 1 m de longueur, le
laser fournissant une
puissance de 20 watts a la longueur d'onde 1, 06 pm. Commenter le résultat
obtenu.

Bruit statistique de photons

Le faisceau de sortie est constitué de photons chacun d'énergie h1/ où V est la
fréquence de
l'onde laser et h la constante de Planck. Sa détection s'effectue à l'aide
d'une photodiode qui
compte les photons reçus avec un facteur d'efficacité 7], avec 0 < 77 < 1. Soit
N le nombre de
photons détectés durant un intervalle de temps At.

Pour une puissance Po..., du faisceau de sortie et une durée de comptage At
données, ce
nombre N est une grandeur possédant des fluctuations statistiques dont
l'écart--type aph est relié

a la valeur moyenne {N ) par la propriété oph : (N )
Q 1.7 Exprimer {N ) en fonction de R....

Q 1.8 À la fluctuation statistique de N, en l'absence d'effet gravitationnel,
on peut associer
une fluctuation équivalente de R... dont l'écart--type est noté 5PSh0t. Evaluer
5PSh0t en fonction
de P...... a l'aide de h,1/,At et 77. Exprimer alors ôPsh0t en fonction de P....

Q 1.9 En déduire la valeur du rapport << signal sur bruit » |5PgraVI/5PShOE.
Pour quelles
valeurs de k(11 -- lg) est--elle maximale? À quel réglage de l'interféromètre
cela correspond--il?
Préciser alors les valeurs de Pont et de ôPgrav ; commenter brièvement le
résultat.

Q 1.10 On définit la sensibilité de l'interféromètre comme la valeur hshot de
hog correspondant
a un rapport signal sur bruit de 1. Exprimer hshOt en fonction de h, e, 7), At,
P..., À = c/ u, l1 et lg.

Q 1.11 Pour détecter les variations temporelles de hog (t), At doit être
inférieur aux périodes
utiles. Soit f : 1/At la fréquence d'échantillonnage. Dans l'expérience de
laboratoire envisagée
en 1.6, exprimer hShOt en fonction de f et l'évaluer avec 77 = 0,8 et pour f
allant de 10 Hz à
10 kHz. Quelle conclusion peut-on en tirer compte tenu du but à atteindre ?

Amélioration du système optique

Une première amélioration possible pour se rapprocher de la sensibilité
souhaitée consiste a
allonger les bras de l'interféromètre; celui de l'expérience Virgo a des bras
de 3 km.

On modifie de plus le système optique de chaque bras en y formant une << cavité
optique >> par
adjonction, près de la séparatrice, de miroirs Bl et B2, partiellement
réfléchissant et identiques;
leur coefficient de réflexion, côté séparatrice, ?" est réel positif; celui,
côté miroir A1 ou A2, en
est l'opposé, soit T' = --7". Ces miroirs sont supposés sans pertes avec r2 +
t2 = 1 où t est leur
facteur de transmission. La distance entre les miroirs, sensiblement la même
dans chaque bras,

est notée d (figures 2 et 3).

A2:

Cavités optiques

photodiode

Figure 2 : Interfe"mmètre avec cavité optique dans chaque bras

miroir supplémentaire B miroir A
Faisceau réfléchi
{__--
[i
Faisceau incident
4---- >
d

Figure 3 : Cavite' optique

On admettra que, dans chaque bras, le système constitué des deux miroirs en
regard est
équivalent à un miroir unique dont le coefficient de réflexion global pour
l'onde venant de la

séparatrice est donné par :

7" -- exp(--2ikd)

: __ 1
TFP 1 -- rexp(--2ikd) ( )

Q 1.12 Montrer que |7°FP| = 1; interpréter ce résultat. On pose 3 = 2kd; quelle
est la
périodicité de er(fl) ?

d901 -- 72
1.13 On ose 7" = ex --7L . Montrer ue -- ------------------. uelle est la
d
variation de 90 pour [3 allant de ----7r + p27r a 7r + p27r, ]) entier?
Exprimer d_Ë ; l'évaluer
fi=p2vr
dcp
numériquement pour r- -- 0,98. Calculer de même--
dfifi fi=p27ri7r

On s'intéresse à la variation de la phase de l'onde réfléchie produite par une
modification ôd
de la distance d due a l'onde gravitationnelle. On règle pour cela les systèmes
optiques des bras
à fi = p27r, p entier.

Q 1.14 Montrer que ce système optique est alors équivalent à une longueur de
bras d'un
interféromètre simple que l'on précisera. Calculer cette longueur équivalente
pour d = 3 km et
7° = 0,98. Quelle est l'amélioration de sensibilité par rapport à l'appareil de
laboratoire dont les
bras ont une longueur de 1m ?

Q 1.15 Le maximum de sensibilité de l'interféromètre est obtenu lorsqu'il est
réglé pour une
puissance de sortie nulle. Où part l'essentiel de l'énergie lumineuse entrée
dans l'interféromètre ?

Il est possible de la << recycler >> pour augmenter la puissance lumineuse dans
l'appareil. Avec
un recyclage d'un facteur 100, atteint-on la sensibilité souhaitée ?

2. Réduction du bruit de fond sismique; le super-atténuateur

Afin de déceler des valeurs de h0g de l'ordre de 10--21, une réduction du bruit
sismique d'au
moins un facteur 1010 est nécessaire. Pour cela, chaque composant optique de
Virgo est suspendu
à un système anti--sismique, appelé << Super--Atténuateur >> ; on se propose
d'étudier dans cette
partie l'atténuation des mouvements horizontaux.

Principe

On considère le pendule simple, modélisé figure 4, constitué d'une masse M
suspendue par
un fil de longueur L. Le point de suspension, attaché au sol, est soumis, par
rapport au réfé--
rentiel Rg(:ïîg, ÿg, Eg) galiléen fixe, a un déplacement horizontal d'origine
sismique oe0(t). Soit
R5(Î5, fig, 25) le référentiel lié au sol et en translation selon ÎG par
rapport a RG,

Figure 4 : Pendule simple

Q 2.1 Écrire l'équation du mouvement angulaire du pendule dans 725 ; la
linéariser en effec--
tuant l'hypothèse de petits mouvements angulaires.

Q 2.2 En déduire l'équation différentielle reliant le déplacement a:(t) de la
masse M a celui
æ(p)

OE0(P)

æ0(t) du sol. En déduire la fonction de transfert du pendule P(p) : .
lnterpréter le résultat.

Pré-isolation

Le << Super--Atténuateur >> comporte un ensemble de pendules en série
constituant un filtre
(figure 5a), ce qui permet d'obtenir l'atténuation souhaitée dans la gamme de
fréquence utile.
La chaîne de pendules possède néanmoins des résonances internes dans la gamme
de fréquence
[0,2 Hz, 0,5 Hz]. Les mouvements sismiques sont amplifiés a ces fréquences de
résonance et
peuvent engendrer de grandes oscillations des miroirs. Afin d'atténuer
l'intensité de ces vibrations,
la chaîne de pendules est suspendue à un pré--isolateur, tripode dont les pieds
identiques sont des
pendules inversés (figure 5b).

On limite l'analyse à un seul pendule inversé, représenté figure 6. L'effet du
poids est contre--
balancé par un couple de rappel élastique F : --CÛÿS produit au niveau de
l'articulation par
un joint élastique, conduisant à une position d'équilibre verticale. On
considère dans un premier

temps que la tige de longueur [ est sans masse.

Q 2.3 Écrire, dans le référentiel 725 lié au sol, l'équation du mouvement
angulaire du pendule.
En déduire, dans le cas de faibles amplitudes angulaires, l'équation
différentielle reliant dans RG
le déplacement oe(t) de la masse M a celui a:0(t) du sol.

4---- pendule inversé

filtre constitué

de pendules ,

en cascade {___ tige

joint élastique
«__---- cloche
miroir
(___ contrepoids

\ :î ? t --:_'i_}*} <_ sol

a) vue d'ensemble b) détail d'un des trois pendules inversés

Figure 5 : Super--Atténuateur

Figure 6 : Pendule inversé

OE(p)

Q 2.4 Donner l'expression de la fonction de transfert du pendule inversé [(p) =
( ).
350 P

La masse m de la tige n'est plus négligée. On désigne par J le moment d'inertie
de l'ensemble
masse plus tige par rapport à l'axe de rotation et par a la distance de son
centre d'inertie G a
cet axe.

Q 2.5 Montrer que, dans R5, le moment par rapport à l'axe des forces d'inertie
est égal à
celui d'une force unique --Mt0tàêo Î5 appliquée en G, avec Mt0t : M + m. Écrire
l'équation du
mouvement du pendule dans R5 et la linéariser. En déduire la nouvelle fonction
de transfert

I'(p) = OE(p)/OEo(p)-

Q 2.6 Calculer lim I ' (jtd) en fonction de m,M et l, le moment d'inertie de la
tige par
w-->oo
1

rapport à l'axe de rotation étant äm12. Esquisser le diagramme asymptotique de
I ' ( jeu) et en

déduire les propriétés de ce pendule.

Le comportement à haute fréquence du pendule inversé, étudié précédemment, est
indésirable.
Pour palier ce problème, on munit le pendule d'un contrepoids en dessous de la
liaison sphérique
(figure 5b). On arrive ainsi par un choix judicieux à reporter les effets
indésirables au--delà de la
bande de fréquences à atténuer [0,2 Hz, 5 Hz].

Contrôle inertiel

Avec ces diverses améliorations, le << Super--Atténuateur » constitue un
atténuateur passif
des vibrations sismiques très performant dans la gamme de fréquence utile.
Cependant, à basse
fréquence, les vibrations sismiques, amplifiées par les résonances internes,
engendrent des dépla--
cements des miroirs trop importants pour être corrigés par le contrôle global
du système étudié
dans la partie 3. Un contrôle local est donc réalisé pour réduire ces
vibrations. On reprend les
notations et hypothèses des questions 2.3 et 2.4. La masse de la tige est
négligée. Un actionneur
relié au sol exerce un effort de contrôle Ë' = --FÎ5 sur le sommet du pendule
inversé (figure 7).

Figure 7 : Pendule inversé soumis à un efiort de contrôle

Q 2.7 Montrer que le mouvement du pendule inversé est régi par l'équation :

OE(p) = K?) lOEo(p) -- aF(19)l

et exprimer oz en fonction des données du problème.

En plus de l'actionneur, on implante sur le sommet du pendule inversé un
capteur dont la
sortie pilote l'actionneur. On étudie tout d'abord le cas où le capteur mesure
l'écart entre les
positions de la masse et du sol (figure 8). Pour améliorer l'atténuation,
l'effort est du type :

Figure 8 : Boucle de rétroaction pour un capteur de position

Q 2.8 Exprimer la fonction de transfert A(p) de l'actionneur, puis la fonction
de transfert
G(p) = .r(p) /æg (p) Quelle est l'influence de 77 sur l'amortissement des
résonances du << Super--
Atténuateur >> ? Montrer l'influence de 77 en donnant l'allure du diagramme
asymptotique de Bode
du gain pour différentes valeurs de ce paramètre. Que peut--on en déduire
concernant l'atténuation

des effets des mouvements sismiques lorsque 77 --> oo.

On considère maintenant le cas où le capteur est un accéléromètre fixé sur le
sommet du
pendule inversé (figure 9) et donnant un signal proportionnel à d2æ/dt2.

actionneur capteur

Figure 9 : Boucle de rétroaction pour un capteur d'accélération

Q 2.9 Exprimer la fonction de transfert C (p) du capteur7 puis la fonction de
transfert A(p)
permettant d'obtenir un effort de contrôle << visqueux >> de la forme :

dæ(t)

F(t)=+n dt .

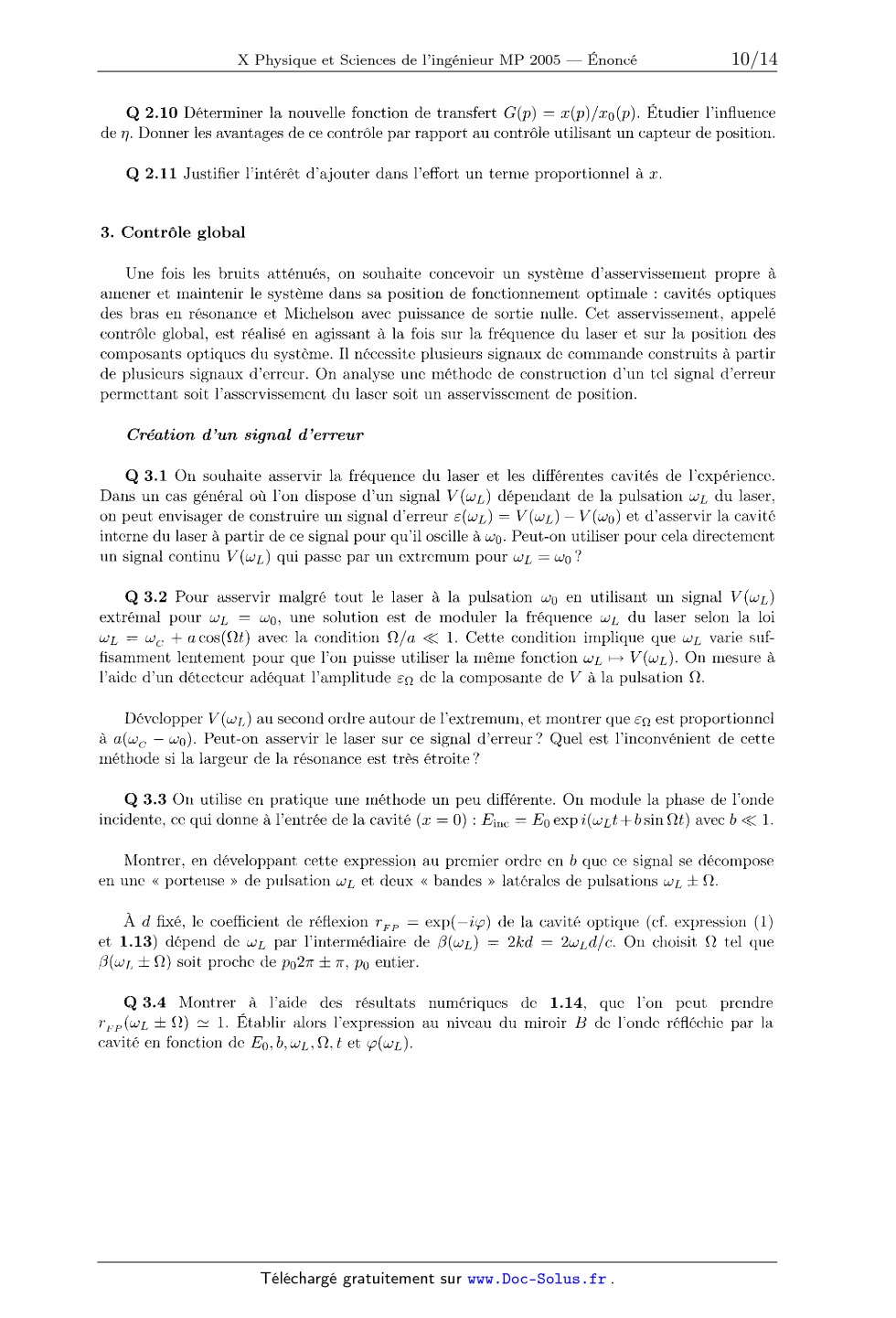

Q 2.10 Déterminer la nouVelle fonction de transfert G(p) : oe(p)/oeo(p).
Étudier l'influence
de 77. Donner les avantages de ce contrôle par rapport au contrôle utilisant un
capteur de position.

Q 2.11 Justifier l'intérêt d'ajouter dans l'effort un terme proportionnel à $.

3. Contrôle global

Une fois les bruits atténués, on souhaite concevoir un système d'asservissement
propre à
amener et maintenir le système dans sa position de fonctionnement optimale :
cavités optiques
des bras en résonance et Michelson avec puissance de sortie nulle. Oet
asservissement, appelé
contrôle global, est réalisé en agissant à la fois sur la fréquence du laser et
sur la position des
composants optiques du système. Il nécessite plusieurs signaux de commande
construits à partir
de plusieurs signaux d'erreur. On analyse une méthode de construction d'un tel
signal d'erreur
permettant soit l'asservissement du laser soit unasservissement de position.

Création d'un signal d'erreur

Q 3.1 On souhaite asservir la fréquence du laser et les différentes cavités de
l'expérience.
Dans un cas général où l'on dispose d'un signal V(wL) dépendant de la pulsation
wL du laser,
on peut envisager de construire un signal d'erreur e(wL) : V(wL) -- V(w0) et
d'asservir la cavité
interne du laser à partir de ce signal pour qu'il oscille a um. Peut-on
utiliser pour cela directement
un signal continu V(wL) qui passe par un extremum pour wL : wo ?

Q 3.2 Pour asservir malgré tout le laser à la pulsation cm en utilisant un
signal V(wL)
extrémal pour @@ = wo, une solution est de moduler la fréquence wL du laser
selon la loi
wL : wc + acos(Qt) avec la condition Q/a << 1. Cette condition implique que wL
varie suf--
fisamment lentement pour que l'on puisse utiliser la même fonction wL l-->
V(wL). On mesure à.
l'aide d'un détecteur adéquat l'amplitude SQ de la composante de V a la
pulsation Q.

Développer V(wL) au second ordre autour de l'extremum, et montrer que SQ est
proportionnel
à a(wC -- wo). Peut--on asservir le laser sur ce signal d'erreur? Quel est
l'inconvénient de cette
méthode si la largeur de la résonance est très étroite ?

Q 3.3 On utilise en pratique une méthode un peu différente. On module la phase
de l'onde
incidente, ce qui donne a l'entrée de la cavité (oe : O) : E,... : EO exp
i(wyî+bsin Qt) avec b << 1.

Montrer, en développant cette expression au premier ordre en b que ce signal se
décompose
en une << porteuse >> de pulsation wL et deux << bandes >> latérales de
pulsations ou L :t Q.

À d fixé, le coefficient de réflexion rFP : exp(--igo) de la cavité optique
(cf. expression (1)
et 1.13) dépend de wL par l'intermédiaire de fi(wL) : 2kd : 2de/c. On choisit Q
tel que
fi(wL i Q) soit proche de p027r i 7r, pg entier.

Q 3.4 Montrer a l'aide des résultats numériques de 1.14, que l'on peut prendre
rFP(wL i Q) : 1. Etablir alors l'expression au niveau du miroir B de l'onde
réfléchie par la
cavité en fonction de EQ, 1), ca,, Q,t et < O, 24 rad - s"'. On note respectivement :UA et
333 les positions des
miroirs A et B, oe0A et OE0B celles de leur point d'attache, évaluées
algébriquement selon l'axe du
faisceau incident (figure 11). L'amortissement de chaque miroir est modélisé
par l'introduction,
dans l'équation de son mouvement, d'un terme en :Ï3A ou 5533, avec un paramètre
d'amortissement

g=0,5.

suspension B suspension A

faisceau
incident

Figure 11 : Cautte' optique suspendue

Q 3.7 Soit do la distance entre les points d'attache en l'absence de toute
perturbation. On
note Aæo(t) : oe0A -- :EOB ---- do la variation de leur distance. Afin
d'asservir la distance a:A -- 5133

entre les miroirs A et B à. une valeur donnée, un effort Ë' = F (t)f est
appliqué sur le miroir A.

On note Aæ(t) = oeA -- a:B -- d0 .
Montrer que Aoe(p) : G(p) [G0Aæo(p) + F(p)].

Exprimer G(p) et GO en fonction de M , w... et EUR .

Figure 12 : Asserutssement final

La modélisation de la boucle d'asservissement est schématisée figure 12. Aoec
est la consigne.
C (p) désigne la fonction de transfert du correcteur et K un paramètre lié aux
propriétés d'un
actionneur électromagnétique. On considère dans un premier temps que K est un
gain pur qui
vaut K = 2 >< 10_2 N - A_1. Les performances attendues pour l'asservissement
sont données dans

le tableau 1.

CRITÈRES NIVEAUX
Erreur statique relative 58 < 10"3 pour une entrée en échelon
Rapidité Temps du premier maximum T ... < 300 ms

Marge de phase Md> > 45°

Marge de gain Mg > 6 dB
Tableau 1 - Performances attendues pour l'asservissement en position des miroirs

Q 3.8 Aa:(p) peut se mettre sous la forme Aoe(p) : Hc(p)Aoec(p) + Hg(p)Aæg (p)
Exprimer Hc(p) et Hg(p) en fonction de C(p), K, GO et C(p).

On se propose, dans le cas où la perturbation est négligée, soit Aa:0 (p) = 07
de dimensionner
successivement un correcteur proportionnel puis un correcteur proportionnel
intégral.

Correction proportionnelle

On note C (p) : C0 le correcteur proportionnel.

8(19)
AOEc (p)

de précision. Calculer CO avec les valeurs numériques données précédemment.

Q 3.9 Déterminer . Exprimer la condition sur CO qui permet de satisfaire le
critère

AOE(p)

. Calculer les marges de
609)

Q 3.10 Exprimer la fonction de transfert en boucle ouverte

phase et de gain. Peut-on atteindre les performances attendues ?

Correction proportionnelle intégrale

1+TOP

le correcteur proportionnel intégral.
TOP

On note C(p) : C1

Q 3.11 Donner l'allure et commenter les diagrammes asymptotiques de Bode du
gain et de
la phase du correcteur C (p) Expliquer en le justifiant l'intérêt de placer ce
correcteur dans la

boucle d'asservissement.

On admettra que le temps de montée du système en boucle fermée T ... est lié a
la pulsation
de coupure à 0 dB du système en boucle ouverte, notée wOC, par la relation
«00ch : .

Q 3.12 Calculer la pulsation de coupure {.doc qui respecte le critère sur le
temps de montée.
Calculer TO afin de respecter le critère de stabilité sur la marge de phase.
Calculer enfin C1 afin
d'obtenir effectivement la pulsation de coupure déterminée précédemment.

Sensibilité auæ perturbations sismiques

Pour limiter l'influence des perturbations sismiques Aoe0 sur la régulation, on
retient le prin--
cipe du feed-forward qui consiste à mesurer les perturbations et a les injecter
a un autre endroit
de la boucle d'asservissement (figure 13).

Figure 13 : Asservissement final avec feed--forward

Q 3.13 Montrer que Aoe(p) peut se mettre sous la forme

A£L'(19) = Hé(p)Aoec(p) + H6(p)Aæo(p) --

Choisir le correcteur Cf(p) qui annule l'effet de la perturbation.

Q 3.14 Montrer que l'implantation du feed--forward n'influence pas
l'asservissement précé--
demment déterminé.

Extrait du corrigé obtenu par reconnaissance optique des caractères



X Physique et Sciences de l'ingénieur MP 2005
Corrigé
Ce corrigé est proposé par Olivier Frantz (Professeur agrégé) ; il a été relu
par
Julien Borghetti (ENS Cachan) et Emmanuel Loyer (Professeur en CPGE).

Le sujet porte sur l'étude de quelques aspects du projet Virgo, expérience
francoitalienne visant à mettre en évidence les ondes gravitationnelles par
l'intermédiaire
d'un gigantesque interféromètre. La mise en place d'une telle expérience pose
quelques
difficultés et ce problème essaye de montrer de façon progressive comment
atteindre
la sensibilité proche de 10-21 nécessaire à la détection d'ondes
gravitationnelles.
On trouve de nombreux documents traitant du sujet sur Internet. Signalons
l'adresse
du site officiel, http://www.virgo.infn.it .
· Dans la première partie, on étudie les propriétés optiques du dispositif pour
caractériser l'amplitude du signal détecté. L'étude statistique du bruit
photonique permet ensuite d'évaluer la sensibilité de l'appareil pour montrer
que
l'utilisation d'un interféromètre simple avec des bras de trois kilomètres de
long
ne suffit pas. Il faut améliorer le système en utilisant une cavité optique dans
chaque bras, pour en agrandir la longueur apparente.
· La deuxième partie s'attache à montrer comment réduire le bruit sismique.
En effet, avec un dispositif de cette taille, la moindre perturbation tellurique
engendre un déphasage supplémentaire indésirable. C'est l'occasion d'étudier
mécaniquement divers pendules et d'établir les caractéristiques des boucles de
contrôle mises en oeuvre pour réduire le bruit et ainsi améliorer la sensibilité
de l'appareil.
· Enfin, dans un souci de maintenir le dispositif dans un état de fonctionnement
optimal, on propose une stratégie de contrôle global dans la troisième partie.
Il faut en effet asservir la dimension des cavités optiques et la pulsation du
laser. Un signal d'erreur doit donc être élaboré, corrigé et introduit dans la
structure de contrôle.
Le problème débute par de l'optique ondulatoire, assez classique au début et
calculatoire sur la fin. Dans la deuxième partie, afin d'établir des schémas
d'asservissement, on modélise les atténuateurs de bruit par des pendules. Après
des calculs
de mécanique relativement simples, on établit des fonctions de transfert afin
de dimensionner une boucle de contrôle local des vibrations sismiques.
L'élaboration d'un
signal d'erreur dans la troisième partie est l'occasion de questions plus
exotiques.
Le dimensionnement des correcteurs à la fin du problème ne pose en revanche pas
de
difficultés particulières.

Indications
Partie 1
1.2 L'onde incidente d'amplitude complexe ain = ai exp i(L t - k x) se sépare en
deux avant de se recombiner en aout . Écrire alors les amplitudes complexes de
ces deux ondes au moment de la recombinaison.
1.4 Développer Pgrav au premier ordre en hog et simplifier l'équation obtenue.
1.7 Sommer la contribution de chaque photon à la puissance du faisceau.
q
2
hX2 i - hXi .
1.8 On rappelle que l'écart type d'une grandeur X vaut : X =
L'écart-type de kN est égal à l'écart-type de N multiplié par k.
1.12 Calculer le module au carré du nombre complexe rFP .
1.13 Exprimer d/d = d/drFP × drFP /d. Il y a une erreur dans l'énoncé ;
l'expression à trouver est
d
1 - r2
=
d
(1 - r)2 + 4r sin2 (/2)
1.14 Développer  au premier ordre en .  est un déphasage supplémentaire qui
s'ajoute dans l'expression obtenue à la question 1.2.
Partie 2
2.1 Faire un bilan des forces dans le référentiel non galiléen RS et utiliser
le théorème
du moment cinétique.
2.5 Calculer le moment par rapport à l'axe des forces d'inertie comme la somme
des
moments élémentaires le long de la tige et du moment en la masse. La relation
définissant la distance a du centre d'inertie à l'axe (Mtot a = m /2 + M )
apparaît naturellement dans ce calcul.
Partie 3
3.1 Si V(L ) passe par un maximum et si le signal d'erreur décroît, faut-il
augmenter
ou diminuer la consigne ?
3.4 Utiliser les résultats numériques obtenus à la question 1.13 et faire un
développement limité de rFP au premier ordre en .
3.7 Chaque miroir se comporte comme un oscillateur amorti dont l'équation
différentielle caractéristique doit être connue. En outre, il faut ajouter les
termes
supplémentaires en x0 et F comme lors de la question 2.2. La masse M du
pendule est notée Mm dans le préambule de cette question.

1. Principe de l'expérience
1.1 La longueur d'onde  représente la distance caractéristique des variations de
l'onde gravitationnelle. Or, la longueur d'onde est reliée à la fréquence de
l'onde par
la relation  = c/f , où f désigne la fréquence de l'onde gravitationnelle. On a
ainsi,
avec f = 10 kHz dans le cas le plus défavorable,
 = 3.104 m   = 3.103 m
La longueur d'onde gravitationnelle étant très supérieure à l'extension
géométrique
caractéristique  = 3 km de l'interféromètre, on peut considérer qu'une onde
gravitationnelle a une amplitude uniforme sur l'ensemble de l'interféromètre.
En outre, si l'on veut que les perturbations induites par l'onde
gravitationnelle
soient considérées comme quasi-statiques, la période Tog de cette onde doit
être très
supérieure au temps mis par l'onde lumineuse pour effectuer un aller retour
dans le
bras de l'interféromètre, soit
Tog

2
= 20 µs
c

Cette relation est effectivement vérifiée avec Tog compris entre 10-4 s et 10-1
s.
1.2 Soit a1 (resp. a2 ) l'amplitude complexe de l'onde lumineuse après parcours
aller
retour du bras 1 (resp. du bras 2). Cette onde, dont l'origine de la phase est
prise au
niveau de la séparatrice, a parcouru 2 1 (resp. 2 2 ), en traversant la
séparatrice et
en se réfléchissant au niveau du miroir puis de la séparatrice. On obtient
(
a1 = ts r1 rs ai exp i(L t - k x - 2 k 1 )
a2 = rs r2 ts ai exp i(L t - k x - 2 k 2 )

Or, pour une direction de propagation selon Ox,
(
ain = ai exp i(L t - k x)
aout = a1 + a2

Avec

ts r1 rs

= -1/2 et rs r2 ts = 1/2, on a alors

ain
aout =
exp(-2 i k 2 ) - exp(-2 i k 1 )
2

1.3 Avec aout le complexe conjugué de aout , on a
1
aout aout
2

1
1
= ain ain ×
exp(-2 i k 2 ) - exp(-2 i k 1 ) exp(2 i k 2 ) - exp(2 i k 1 )
2
4

1
= Pin × 1 + 1 - exp(2 i k (1 - 2 )) + exp(-2 i k (1 - 2 )
4

1
= Pin × 1 - cos 2 k (1 - 2 )
2

Pout =

Pout

Soit

Pout = Pin sin2 k (1 - 2 )

(1)

1.4 Évaluons la variation de la puissance de sortie :

1
1
2
- Pin sin2 [k (1 - 2 )]
Pgrav = Pin sin k
1 + hog 1 - 2 - hog 2
2
2

1 1
1
= Pin
- cos 2k (1 - 2 ) + hog (1 + 2 ) - Pin sin2 [k (1 - 2 )]
2 2
2

1 1
Pgrav = Pin
- cos [2k(1 - 2 )] cos [k hog (1 + 2 )]
2 2

1
+ sin 2k(1 - 2 ) sin k hog (1 + 2 ) - Pin sin2 [k (1 - 2 )]
2
En développant au premier ordre les termes en hog , on obtient

1 1
1
Pgrav = Pin
- cos [2k(1 - 2 )] + k hog (1 + 2 ) sin [2k(1 - 2 )]
2 2
2
-Pin sin2 [k (1 - 2 )]
d'où

Pgrav =

1
Pin k hog (1 + 2 ) sin 2k(1 - 2 )
2

Une méthode plus rapide consiste à différentier l'expression originale :
Pout
Pout
Pgrav =
1 +
2
1
2

Pgrav

= 2kPin sin [k(1 - 2 )] cos [k(1 - 2 )] (1 - 2 )
1

= 2kPin sin k(1 - 2 ) cos k(1 - 2 ) hog (1 + 2 )
2
1
= Pin k hog (1 + 2 ) sin 2k(1 - 2 )
2

1
1.5 Avec 0 = 2k(1 - 2 ), on obtient Pgrav = Pin k hog (1 + 2 ) |sin 0 |, qui est
2
maximal pour
0

[]
2

1 et 2 étant des valeurs proches et élevées, on travaille ici à (1 +2 ) constant
et (1 - 2 ) variable car les variations de (1 + 2 ) sont négligeables devant
(1 + 2 ) tandis que l'on n'a pas le droit de négliger (1 - 2 ) devant 0.
1.6 Pour un interféromètre de laboratoire avec des bras de 1 m de longueur,
|Pgrav | max = 0, 12 pW
Si la détection se fait sur une frange lumineuse, les variations relatives de
flux lumineux à détecter sont de l'ordre de
|Pgrav | max
1,2.10-13
=
= 10-14
Pin
20
