Énoncé obtenu par reconnaissance optique des caractères


A 2012 INFO. MP
ECOLE DES PONTS PARISTECH,
SUPAERO (ISAE), ENSTA PARISTECH,
TELECOM PARISTECH, MINES PARISTECH,
MINES DE SAINT-ETIENNE, MINES DE NANCY,
TELECOM BRETAGNE, ENSAE PARISTECH (FILIERE MP)
ECOLE POLYTECHNIQUE (FILIERE TSI)
CONCOURS 2012

EPREUVE d'INFORMATIQUE
Filière : MP
Durée de l'épreuve : 3 heures.
L'utilisation d'une calculatrice est autorisée.
Sujet mis à la disposition des concours :
CYCLE INTERNATIONAL, ECOLES DES MINES, TELECOM SUDPARIS, TPE-EIVP.

L'énoncé de cette épreuve comporte 14 pages.

Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :
INFORMATIQUE - MP

Recommandations aux candidats
· Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une
erreur
d'énoncé, il le signale sur sa copie et poursuit sa composition en expliquant
les
raisons des initiatives qu'il est amené à prendre.
· Tout résultat fourni dans l'énoncé peut être utilisé pour les questions
ultérieures même s'il n'a pas été démontré.
· Il ne faut pas hésiter à formuler les commentaires qui semblent pertinents
même lorsque l'énoncé ne le demande pas explicitement.

Composition de l'épreuve
L'épreuve comporte :
· un exercice sur les langages rationnels : page 2
· un problème d'algorithmique et programmation : pages 3 à 14

Page 1 sur 14

Épreuve d'informatique 2012

Exercice sur les langages rationnels
Un alphabet  est un ensemble fini non vide d'éléments appelés lettres. Un mot
sur  est
une suite finie de lettres de  ; la longueur d'un mot u est le nombre de
lettres composant
u ; le mot de longueur nulle est noté . On désigne par  * l'ensemble des mots
sur , y
compris le mot . Un langage sur  est une partie de  *.
On dit qu'un mot f sur , de longueur non nulle, est un facteur d'un mot u sur
s'il existe
deux mots x et y sur  avec u = xfy ; si x est le mot de longueur nulle, on dit
que f est un
préfixe de u ; si y est le mot de longueur nulle, on dit que f est un suffixe
de u.
Un mot peut posséder plusieurs occurrences d'un même facteur f. Supposons que
l'on ait
 = {a, b} et f = aabaa. Le mot baabaabbaabaaa contient deux occurrences
disjointes du
facteur f, de même que le mot aabaaaabaaa. Le mot abaabaaabaabb contient deux
occurrences non disjointes du facteur f, de même que le mot aabaabaa ; dans ce
dernier
cas, la première occurrence de f est un préfixe du mot aabaabaa alors que la
seconde
occurrence en est un suffixe.
Dans tout l'exercice,  désigne un alphabet et f désigne un mot de longueur non
nulle
sur .
 1 ­ Montrer que le langage L1 sur  des mots qui contiennent au moins une
occurrence du facteur f est rationnel.
 2 ­ Montrer que le langage L2 sur  des mots qui contiennent au moins deux
occurrences disjointes du facteur f est rationnel.
 3 ­ Montrer que le langage L3 sur  des mots qui contiennent au moins deux
occurrences non disjointes du facteur f est rationnel.
 4 ­ Montrer que le langage L4 sur  des mots qui contiennent exactement une
occurrence du facteur f est rationnel.

Page 2 sur 14

Épreuve d'informatique 2012

Problème d'algorithmique et programmation

Préliminaire concernant la programmation
Il faudra écrire des fonctions ou des procédures à l'aide d'un langage de
programmation
qui pourra être soit Caml, soit Pascal, tout autre langage étant exclu.
Indiquer en début
d'épreuve le langage de programmation choisi ; il est interdit de modifier ce
choix
au cours de l'épreuve. Certaines questions du problème sont formulées
différemment
selon le langage de programmation ; cela est indiqué chaque fois que cela est
nécessaire.
Lorsque le candidat écrira une fonction ou une procédure, il pourra faire appel
à une autre
fonction ou procédure définie dans les questions précédentes. Enfin, si les
paramètres
d'une fonction ou d'une procédure à écrire sont supposés vérifier certaines
hypothèses, il
ne sera pas utile dans l'écriture de cette fonction ou de cette procédure de
tester si les
hypothèses sont bien vérifiées.
Dans les énoncés du problème, un même identificateur écrit dans deux polices de
caractères différentes désignera la même entité, mais du point de vue
mathématique pour
la police en italique (par exemple n) et du point de vue informatique pour
celle en romain
(par exemple n).
Un graphe G est défini par deux ensembles X et E. L'ensemble X est un ensemble
fini
d'éléments appelés sommets. L'ensemble E est un ensemble de paires de sommets.
Un
élément {x, y} de E est appelé arête de G ; x et y sont les extrémités de
l'arête. L'ordre
d'un graphe G est le nombre de sommets de G. Un graphe est représenté par un
dessin où
des cercles représentent les sommets et un trait joignant deux cercles
représente une arête
composée des deux sommets correspondant aux cercles. Si {x, y} est une arête de
G, on
dit que x et y sont voisins. Le degré d'un sommet x est le nombre de voisins de
x.
On dit que deux arêtes d'un graphe G sont incidentes si elles ont une extrémité
en
commun. On appelle couplage dans G un ensemble d'arêtes de G deux à deux non
incidentes.
Un graphe G est dit biparti si on peut partitionner son ensemble de sommets X
en deux
sous-ensembles A et B (A  , B  , A  B = X, A  B = ) de sorte que toute arête ait
une extrémité dans A et une extrémité dans B. Si les ensembles A et B ont même
cardinal,
on dit qu'il s'agit d'un graphe biparti équilibré. Dans tout le problème, on ne
considère
que des graphes bipartis équilibrés. On note n le cardinal commun aux ensembles
A et B ;
l'ordre du graphe est donc égal à 2n. On suppose que l'on a toujours n  1. Les
sommets
de A sont numérotés de 0 à n ­ 1 et nommés 0A, 1A, 2A, ..., (n ­ 1)A ; les
sommets de B
sont numérotés de 0 à n ­ 1 et nommés 0B, 1B, 2B, ..., (n ­ 1)B. Une arête de G
est
toujours écrite en mettant d'abord l'extrémité qui est dans A puis celle qui
est dans B.
On représente les graphes bipartis équilibrés par des schémas comme on peut le
voir dans
la figure 1 avec le graphe G0, en représentant les sommets de A à gauche et les
sommets
de B à droite.

Page 3 sur 14

Épreuve d'informatique 2012
Pour G0, n vaut 4 et l'ordre de G0 vaut 8.
Les arêtes de G0 sont :
{0A, 0B}, {0A, 1B}, {0A, 2B}, {1A, 3B},
{2A, 0B}, {2A, 1B}, {2A, 2B}, {2A, 3B},
{3A, 3B}.
Le sommet 0A est de degré 3.
Le sommet 1A est de degré 1.
Le sommet 2A est de degré 4.
Le sommet 3A est de degré 1.
Les sommets 0B, 1B et 2B sont de degré 2.
Le sommet 3B est de degré 3.
Dans le graphe G0, les arêtes {0A, 0B} et
{2A, 3B} étant non incidentes, elles forment
un couplage, nommé C0, dont les arêtes sont
dessinées en gras ci-contre ; on dit alors que
dans ce couplage :
· le sommet 0A est couplé au sommet
0B, et réciproquement ;
· le sommet 2A est couplé au sommet
3B, et réciproquement ;
· les sommets 1A, 3A, 1B et 2B sont non
couplés.

0A

0B

1A

1B

2A

2B

3A

3B

Figure 1 : le graphe G0

00A

0B

1A

1B

2A

2B

3A

3B

Figure 2 : le graphe G0
et le couplage C0

Le cardinal d'un couplage est le nombre d'arêtes de celui-ci ; par exemple le
cardinal de C0
vaut 2.

Première partie : généralités
 5 ­ Exhiber un couplage de cardinal 3 dans G0.
 6 ­ Indiquer s'il existe dans G0 un couplage de cardinal 4. Justifier la
réponse.
Un graphe biparti équilibré d'ordre 2n est représenté par une matrice carrée de
dimension
n × n dont les lignes correspondent aux éléments de A et les colonnes aux
éléments de B. Les
cases de cette matrice sont indicées par (i, j) avec 0  i  n ­ 1, 0  j  n ­ 1
et contiennent des
valeurs booléennes : la case d'indice (i, j) contient la valeur « vrai » (ou
true dans le
langage de programmation) si {iA, jB} est une arête du graphe ; elle contient
la valeur « faux »
(ou false dans le langage de programmation) dans le cas contraire. Le graphe G0
ci-dessus
est donc représenté par la matrice suivante :

Page 4 sur 14

Épreuve d'informatique 2012

i

j

0

1

2

3

0

vrai

vrai

vrai

faux

1

faux faux faux

vrai

2

vrai

vrai

vrai

3

faux faux faux

vrai

vrai

Figure 3 : la matrice représentant G0
Un couplage est représenté par un tableau d'entiers indicé de 0 à n ­ 1. Soit i
vérifiant
0  i  n ­ 1 ; si le sommet iA est couplé avec le sommet jB, la case d'indice i
contient la
valeur j ; si le sommet iA n'est pas couplé, la case d'indice i contient une
valeur égale à ­1. Le
couplage C0 de G0, formé des arêtes {0A, 0B} et {2A, 3B}, est représenté par le
tableau cidessous :
0
1
2
3
0
­1
3
­1
Figure 4 : le tableau représentant C0

i

Indications pour la programmation
Caml : Un vecteur est par la suite nommé aussi tableau.
On nomme matrice un tableau à deux dimensions (un vecteur de vecteurs).
La matrice représentant un graphe biparti équilibré d'ordre 2n est codée en
Caml par une
matrice n × n de booléens. La matrice représentant G0 est ainsi codée par :
let G0 = [|[|true; true; true; false|];
[|false; false; false; true|];
[|true; true; true; true|];
[|false; false; false; true|];|];;
Un couplage est codé par un vecteur de n entiers ; le couplage C0 est ainsi
codé par :
let C0 = [|0; -1; 3; -1|];;
Une arête a est codée par un vecteur a de deux entiers, avec a.(0) dans A et
a.(1) dans B.
Fin des indications pour Caml
Pascal : on utilise les définitions suivantes :
const MAX = 100;
type Matrice = array[0 .. MAX - 1, 0 .. MAX - 1] of Boolean;
type Tableau = array[0 .. MAX - 1] of Integer;
type Arete = array[0 .. 1] of Integer;
La constante MAX donne une borne supérieure du cardinal des parties A et B des
graphes
bipartis équilibrés considérés, c'est-à-dire de la moitié de l'ordre du graphe
; il ne sera pas
utile de vérifier cette condition dans la programmation.
Le type Matrice sert à coder les graphes bipartis équilibrés. La matrice
représentant le
graphe G0 est ainsi codée par G0 de type Matrice avec :

Page 5 sur 14

Épreuve d'informatique 2012

G0[0,0]:=
G0[1,0]:=
G0[2,0]:=
G0[3,0]:=

true;
false;
true;
false;

G0[0,1]:=
G0[1,1]:=
G0[2,1]:=
G0[3,1]:=

true;
false;
true;
false;

G0[0,2]:=
G0[1,2]:=
G0[2,2]:=
G0[3,2]:=

true;
false;
true;
false;

G0[0,3]:=
G0[1,3]:=
G0[2,3]:=
G0[3,3]:=

false;
true;
true;
true;

Le type Tableau a plusieurs usages. Il sert entre autres à coder un couplage ;
le couplage C0
est ainsi codé par C0 de type Tableau avec :
C0[0] := 0; C0[1] := -1; C0[2] := 3; C0[3] := -1;
Une arête a est codée par un tableau a de type Arete, avec a[0] dans A et a[1]
dans B.
Fin des indications pour Pascal
 7 ­ Soit G un graphe biparti équilibré d'ordre 2n. On considère un tableau C
d'entiers de longueur n et contenant dans ses cases indicées de 0 à n ­ 1 soit
la
valeur ­1, soit une valeur comprise entre 0 et n ­ 1. Il s'agit de savoir si ce
tableau C
représente ou non un couplage dans G.
Caml : Écrire en Caml une fonction verifie telle que,
· si G est une matrice codant le graphe G,
· si C est un vecteur codant le tableau C,
alors verifie G C renvoie true si le tableau C représente un couplage dans G et
false sinon.
Indiquer la complexité de la fonction verifie.
Pascal : Écrire en Pascal une fonction verifie telle que,
· si G, de type Matrice, code le graphe G,
· si C, de type Tableau, code le tableau C,
· si n, de type Integer, contient la valeur de n,
alors verifie(G, C, n) renvoie true si le tableau C représente un couplage
dans G et false sinon.
Indiquer la complexité de la fonction verifie.
 8 ­ On considère un tableau C, de longueur n, codant un couplage d'un graphe
G. Il
s'agit d'écrire une fonction qui calcule le cardinal de ce couplage.
Caml : Écrire en Caml une fonction cardinal telle que, si C est un vecteur
codant
un couplage, alors cardinal C renvoie le cardinal de ce couplage.
Indiquer la complexité de la fonction cardinal.
Pascal : Écrire en Pascal une fonction cardinal telle que,
· si C, de type Tableau, code un couplage C,
· si n, de type Integer, contient la valeur de n,
alors cardinal(C, n) renvoie le cardinal de C.
Indiquer la complexité de la fonction cardinal.

Page 6 sur 14

Épreuve d'informatique 2012

Deuxième partie : un algorithme pour déterminer un couplage maximal
On dit qu'un couplage C dans un graphe G est maximal si toute arête de G
n'appartenant pas à
C est incidente à au moins une arête de C. Par exemple, le couplage C0 de G0
est maximal. Un
couplage maximal de G n'est pas forcément de cardinal maximum parmi les
couplages de G.
On cherche à concevoir un algorithme qui détermine un couplage maximal dans un
graphe
biparti équilibré G.
L'algorithme, nommé algo_approche, est le suivant :
· on commence avec un couplage vide C ;
· tant que G possède au moins une arête :
- on choisit une arête a de G dont la somme des degrés des extrémités soit
minimum ;
- on ajoute l'arête a au couplage C ;
- on retire de G l'arête a et toutes les arêtes incidentes à a.
On admettra que le résultat est, par construction, un couplage maximal.
 9 ­ Appliquer algo_approche au graphe G0 (voir la figure 1 page 4).
On considère par la suite le graphe
biparti équilibré G1 d'ordre 12
représenté sur la figure 5.

0A

0B

1A

1B

2A

2B

3A

3B

4A

4B

5A

5B

Figure 5 : le graphe G1
 10 ­ On applique algo_approche au graphe G1. Déterminer la première arête a1
choisie par algo_approche ; tracer le graphe obtenu après suppression de a1 et
des
arêtes incidentes à a1. Montrer que le couplage obtenu par algo_approche est de
cardinal au plus 5 et indiquer s'il est de cardinal maximum parmi les couplages
de G1.
 11 ­ Soit G un graphe biparti équilibré d'ordre 2n. Il s'agit d'écrire en
langage de
programmation une fonction arete_min qui détermine une arête de G dont la somme
des degrés des extrémités soit minimum. Si le graphe possède au moins une arête,
cette fonction modifie un tableau a de deux entiers reçu en paramètre pour
mettre dans
les deux cases de a les numéros des deux extrémités d'une arête qui atteint ce
minimum ; dans ce cas, la fonction renvoie la valeur « vrai » (true) ; sinon,
elle
renvoie la valeur « faux » (false).
Caml : Écrire en Caml une fonction arete_min telle que :
· si G est une matrice codant le graphe G,
· si a est un vecteur de deux entiers,
alors arete_min G a effectue les opérations décrites ci-dessus, en modifiant le
tableau a dans le cas où G possède au moins une arête.
Indiquer la complexité de la fonction arete_min.
Page 7 sur 14

Épreuve d'informatique 2012

Pascal : Écrire en Pascal une fonction arete_min telle que :
· si G, de type Matrice, code le graphe G,
· si n, de type Integer, contient la valeur de n,
· si a est de type Arete,
alors arete_min(G, n, a) effectue les opérations décrites ci-dessus en
modifiant le tableau a dans le cas où G possède au moins une arête.
Indiquer la complexité de la fonction arete_min.
 12 ­ Il s'agit d'écrire en langage de programmation une fonction ou une
procédure
supprimer qui supprime d'un graphe biparti équilibré une arête a donnée et
toutes les
arêtes incidentes à a.
Caml : Écrire en Caml une fonction supprimer telle que :
· si G est une matrice codant un graphe biparti équilibré G,
· si a est un vecteur de deux entiers codant une arête a de G,
alors supprimer G a modifie G pour que, après modifications, G code le graphe
obtenu à partir de G en supprimant a et toutes les arêtes incidentes à a.
Indiquer la complexité de la fonction supprimer.
Pascal : Écrire en Pascal une procédure supprimer telle que :
· si G, de type Matrice, code un graphe biparti équilibré G d'ordre 2n,
· si n, de type Integer, contient la valeur de n,
· si a, de type Arete, code une arête a de G,
alors supprimer(G, n, a) modifie G pour que, après l'appel à la procédure, G
code le graphe obtenu à partir de G en supprimant a et toutes les arêtes
incidentes à a.
Indiquer la complexité de la procédure supprimer.
 13 ­ Il s'agit de définir en langage de programmation l'algorithme
algo_approche
décrit au début de la deuxième partie.
Caml : Écrire en Caml une fonction algo_approche telle que, si G est une matrice
qui code un graphe biparti équilibré G, algo_approche G effectue
algo_approche à partir d'une copie de G et renvoie un vecteur codant le couplage
obtenu.
Indication : on pourra utiliser sans la définir une fonction dupliquer_matrice
telle que, si G est une matrice codant un graphe biparti équilibré G,
dupliquer_matrice G renvoie une matrice identique à G. Cette fonction sera
utilisée pour que la fonction algo_approche ne modifie pas le contenu de la
matrice reçue en paramètre.
Indiquer la complexité de la fonction algo_approche.
Pascal : Écrire en Pascal une fonction algo_approche telle que :
· si G, de type Matrice, code un graphe biparti équilibré G d'ordre 2n,
· si n, de type Integer, contient la valeur de n,
alors algo_approche(G, n) effectue algo_approche et renvoie un tableau de
type Tableau codant le couplage obtenu. On fera en sorte que la fonction ne
modifie
pas la matrice G.
Indiquer la complexité de la fonction algo_approche.

Page 8 sur 14

Épreuve d'informatique 2012

Troisième partie : recherche exhaustive d'un couplage de cardinal maximum
 14 ­ Soit G un graphe biparti équilibré d'ordre 2n. Il s'agit d'écrire en
langage de
programmation une fonction nommée une_arete qui recherche une arête quelconque
de G. Si G possède au moins une arête, la fonction mémorise la première arête
rencontrée a dans un tableau (ou vecteur en Caml) de deux entiers reçu en
paramètre ;
elle arrête alors sa recherche et renvoie la valeur « vrai » (true) ; sinon, la
fonction
renvoie la valeur « faux » (false).
Caml : Écrire en Caml une fonction une_arete telle que :
· si G est une matrice codant le graphe G,
· si a est un vecteur de deux entiers destiné à coder l'arête a,
alors une_arete G a effectue les opérations décrites ci-dessus, en modifiant le
vecteur a dans le cas où G possède au moins une arête.
Pascal : Écrire en Pascal une fonction une_arete telle que :
· si G, de type Matrice, code le graphe G,
· si n, de type Integer, contient la valeur de n,
· si a, de type Arete, est destiné à coder l'arête a,
alors une_arete(G, n, a) effectue les opérations décrites ci-dessus en
modifiant le tableau a dans le cas où G possède au moins une arête.
 15 ­ On cherche à établir un algorithme récursif, nommé meilleur_couplage, qui
permette de déterminer un couplage de cardinal maximum dans un graphe biparti
équilibré. Le principe est le suivant.
Si le graphe courant ne contient aucune arête, le cardinal maximum d'un
couplage est
0 et aucun sommet n'est couplé.
Dans le cas contraire, l'algorithme considère une arête quelconque a du graphe
courant et recherche successivement :
· un couplage de cardinal maximum parmi les couplages du graphe courant ne
contenant pas a
· un couplage de cardinal maximum parmi les couplages du graphe courant
contenant a.
L'algorithme déduit alors un couplage de cardinal maximum.
Caml : Écrire en Caml une fonction récursive meilleur_couplage telle que, si G
est une matrice codant un graphe biparti équilibré G, meilleur_couplage G
renvoie un vecteur codant un couplage de cardinal maximum dans G. La fonction
utilisera le principe décrit plus haut.
Indication : on pourra utiliser sans la définir une fonction dupliquer_matrice
telle que, si G est une matrice codant un graphe biparti équilibré G, alors
dupliquer_matrice G renvoie une matrice identique à G.
Pascal : Écrire en Pascal une fonction récursive meilleur_couplage telle que :
· si G, de type Matrice, code un graphe biparti équilibré G d'ordre 2n,
· si n, de type Integer, contient la valeur de n,
alors meilleur_couplage(G, n) renvoie un tableau de type Tableau codant
un couplage de cardinal maximum dans G. La fonction utilisera le principe
décrit plus
haut.
Page 9 sur 14

Épreuve d'informatique 2012

Quatrième partie : l'algorithme hongrois
On considère un graphe biparti équilibré G et un couplage C. Une chaîne de G
est une suite
x0, x1, ..., xk, ..., xp (p  0) de sommets distincts telle que, pour k compris
entre 0 et p ­ 1,
{xk, xk + 1} est une arête de G. Le sommet x0 s'appelle l'origine de la chaîne
et le sommet xp
l'extrémité de la chaîne.
Une chaîne x0, x1, ..., xk, ..., xp de G, avec p  0, est dite alternée
relativement à C si :
· pour tout indice k pair, xk est dans A,
· pour tout indice k impair, xk est dans B,
· le sommet x0 n'est pas couplé,
· pour tout entier i vérifiant 0  2i  p ­ 1, l'arête {x2i, x2i + 1}
n'appartient pas à C,
· pour tout entier i vérifiant 2  2i  p, l'arête {x2i ­ 1, x2i} appartient à C.
Autrement dit :
· l'origine de la chaîne est dans A et n'est pas couplée,
· la première arête de la chaîne n'est pas dans C, la deuxième est dans C, la
troisième
n'est pas dans C et ainsi de suite.
Une chaîne x0, x1, ..., xp alternée relativement au couplage C est dite chaîne
alternée
augmentante relativement à C si on a p  1 et si de plus xp n'est pas couplé, ce
qui entraîne
que xp est dans B. Par exemple, dire qu'une chaîne x0, x1, x2, x3, x4, x5
constitue une chaîne
alternée augmentante relativement à un couplage C signifie que :
· x0, x2 et x4 sont des sommets de A, x1, x3 et x5 sont des sommets de B ;
· {x0, x1}, {x1, x2}, {x2, x3}, {x3, x4}, {x4, x5} sont des arêtes de G ;
· x0 n'est pas couplé dans C, x5 n'est pas couplé dans C ;
· x1 est couplé avec x2, x2 n'est pas couplé avec x3 et x3 est couplé avec x4.
 16 ­ On considère le graphe G1
et le couplage C1 constitué des
arêtes {0A, 0B}, {1A, 1B}, {3A, 2B},
{4A, 3B}, {5A, 5B} représentées sur
la figure 6 en gras. Après avoir
indiqué le seul sommet de A qui
puisse être l'origine d'une chaîne
alternée augmentante relativement
à C1 et le seul sommet de B qui
puisse être l'extrémité d'une
chaîne
alternée
augmentante
relativement à C1, déterminer une
chaîne
alternée
augmentante
relativement à C1.

0A

0B

1A

1B

2A

2B

3A

3B

4A

4B

5A

5B

Figure 6 : le graphe G1
et le couplage C1

 17 ­ On considère un graphe biparti équilibré G et un couplage C dans G.
Montrer
que s'il existe une chaîne alternée augmentante relativement à C, alors il
existe dans G
un couplage dont le cardinal est égal au cardinal de C augmenté de 1.
On admet le théorème suivant : un couplage C d'un graphe biparti équilibré G
est de cardinal
maximum si et seulement s'il n'existe pas dans G de chaîne alternée augmentante
relativement à C.

Page 10 sur 14

Épreuve d'informatique 2012
Soit G un graphe biparti équilibré. L'algorithme hongrois s'appuie sur le
théorème ci-dessus
et détermine un couplage de cardinal maximum dans G. L'algorithme débute avec un
couplage C de cardinal nul ; tant qu'il existe une chaîne augmentante
relativement à C,
l'algorithme modifie C pour incrémenter de 1 le cardinal du couplage en
utilisant une telle
chaîne augmentante.
La suite du problème a pour objectif de programmer cet algorithme. On commence
par étudier
la recherche d'une chaîne alternée augmentante.
On considère un graphe biparti équilibré G et un couplage C dans G. On va
chercher s'il
existe une chaîne alternée augmentante relativement à C. Pour cela, on
recherche les sommets
qui sont extrémités de chaînes alternées en procédant de proche en proche à
partir des
sommets de A non couplés.
Un sommet y est dit atteint si une chaîne alternée relativement à C et
d'extrémité y est mise en
évidence. Au départ, tous les sommets non couplés de A (un tel sommet est
extrémité d'une
chaîne alternée réduite à ce sommet) sont considérés comme atteints ; aucun
autre sommet
n'est considéré comme atteint. Un sommet y non encore atteint peut être atteint
à partir d'un
de ses voisins x déjà atteint si on a :
· soit y est dans B (et donc x est dans A) et l'arête {x, y} n'est pas dans le
couplage C ;
· soit y est dans A (et donc x est dans B) et l'arête {y, x} est dans le
couplage C.
On utilise des marques attribuées aux sommets. Ces marques sont des entiers
initialisés à ­1
pour tous les sommets. Lorsqu'un sommet y est atteint à partir d'un sommet x,
la marque de y
devient égale au numéro de x (on rappelle que le numéro d'un sommet iA ou d'un
sommet iB
vaut i) ; x est alors l'avant-dernier sommet dans la chaîne alternée Ch(y)
d'extrémité y mise en
évidence. La chaîne Ch(y) peut être retrouvée à l'envers, de proche en proche,
grâce aux
marques ; dans cette chaîne, seule l'origine porte une marque de valeur ­1.
Si un sommet non couplé y de B est atteint, Ch(y) est une chaîne alternée
augmentante
relativement à C.
Dans le cas où simultanément :
· il n'y a plus de sommet non encore atteint qui puisse être atteint,
· aucun sommet non couplé de B n'est atteint,
on admet qu'il n'existe pas de chaîne alternée augmentante relativement à C.
Remarque : les valeurs des marques peuvent dépendre de l'ordre dans lequel on
atteint les
sommets, sans que cela n'ait d'importance pour la suite du problème.
 18 ­ On considère le graphe G1 et un
couplage nommé C1 constitué des arêtes
{0A, 0B}, {2A, 1B}, {3A, 2B}, {4A, 4B},
{5A, 5B}, en gras sur la figure 7.
Certains sommets ont été atteints ; sur la
figure 7, les marques attribuées sont
portées à côté des sommets, les sommets
atteints sont encadrés.
Utiliser les marques pour reconstituer la
chaîne alternée arrivant dans le sommet
3B et correspondant aux marques.
Indiquer s'il s'agit d'une chaîne alternée
augmentante relativement à C1.

0 0A

0B 1

­1 1A

1B 0

1 2A

2B 2

2 3A

3B 3

­1 4A

4B ­1

­1 5A

5B ­1

Figure 7 : le graphe G1
et le couplage C1
Page 11 sur 14

Épreuve d'informatique 2012
On considère quatre tableaux :
· Un tableau nommé C codant un couplage C.
· Un tableau nommé R (pour réciproque) indicé par 0, 1, ..., n ­ 1 ; soit j
vérifiant
0  j  n ­ 1 ; si le sommet jB n'est pas couplé dans C, la case d'indice j du
tableau R
contient la valeur ­1 ; si le sommet jB est couplé avec le sommet iA, la case
d'indice j
du tableau R comporte la valeur i.
· Un tableau nommé mA indicé par 0, 1, ..., n ­ 1 servant à contenir les
marques des
sommets de A.
· Un tableau nommé mB indicé par 0, 1, ..., n ­ 1 servant à contenir les
marques des
sommets de B.
 19 ­ On suppose qu'une chaîne Ch(xp) = x0, x1, ..., xp alternée augmentante
relativement à un couplage C a été déterminée et codée grâce aux marques.
D'après la
question  17, il existe un couplage de cardinal égal à celui de C augmenté de
1. La
fonction ou procédure actualiser reçoit en paramètres les quatre tableaux
décrits
ci-dessus ainsi que le numéro de xp ; elle transforme alors les tableaux C et R
pour
qu'ils correspondent à un couplage, obtenu à partir de C et de Ch(xp), dont le
cardinal
est celui du couplage C augmenté de 1.
Caml : Écrire en Caml une fonction actualiser telle que :
· si C, R, mA, mB sont des vecteurs de n entiers qui correspondent à la
description
donnée plus haut,
· si numero est un entier donnant le numéro de xp,
alors actualiser C R mA mB numero modifie les vecteurs C et R pour obtenir
un couplage de cardinal égal à celui de C augmenté de 1.
Pascal : Écrire en Pascal une procédure actualiser telle que :
· si les tableaux C, R, mA, mB, de type Tableau, correspondent à la description
donnée plus haut,
· si numero est un entier donnant le numéro de xp,
alors actualiser(C, R, mA, mB, numero) modifie les tableaux C et R pour
obtenir un couplage de cardinal égal à celui de C augmenté de 1.
 20 ­ On considère le graphe G2 ci-contre
et un couplage, nommé C2, constitué des
arêtes {0A, 0B}, {2A, 2B}, {3A, 3B}, {4A, 4B}
en gras sur la figure 8. Recopier la figure,
encadrer tous les sommets qui peuvent être
atteints et préciser à côté des sommets les
marques obtenues. Indiquer s'il existe dans
G2 une chaîne alternée augmentante
relativement à C2.

0A

0B

1A

1B

2A

2B

3A

3B

4A

4B

Figure 8 : le graphe G2
et le couplage C2
Indication : on procédera de proche en proche à partir du seul sommet non
couplé de
A, c'est-à-dire à partir du sommet 1A. L'ordre dans lequel on atteint les
sommets n'a
pas d'importance.
Page 12 sur 14

Épreuve d'informatique 2012

On suppose donnés un graphe biparti équilibré G et un couplage C dans G. Les
chaînes
alternées considérées dans la suite sont toujours des chaînes alternées
relativement à C. Les
questions  21 et  22 ont pour objectif de programmer un algorithme qui cherche
une
chaîne alternée augmentante en atteignant les sommets de proche en proche à
partir des
sommets non couplés de A.
 21 ­ On suppose que certains sommets de G peuvent déjà avoir été atteints et
les
marques calculées en conséquence. On note x un sommet de A ou de B déjà atteint.
On définit deux nouvelles fonctions, les fonctions chercherA et chercherB.
Appliquée au sommet x, appelé sommet de départ, la fonction chercherA (si x est
dans A) ou la fonction chercherB (si x est dans B) détermine des sommets non
encore
atteints qui peuvent être atteints, de voisin en voisin, récursivement, à
partir de x,
modifie les marques de ces sommets nouvellement atteints et s'arrête dans les
cas
suivants :
· un sommet y de B non couplé a été atteint ; elle renvoie alors le numéro du
sommet y ;
· tous les sommets qui peuvent être atteints de voisin en voisin à partir de x
l'ont
été et aucun sommet non couplé de B n'est atteint ; elle renvoie alors la
valeur ­1.
Il s'agit d'écrire les deux fonctions chercherA et chercherB en utilisant une
récursivité
croisée, chacune des deux fonctions pouvant faire appel à l'autre.
Caml : Définir ce qu'on appelle récursivité croisée et indiquer comment elle
peut être
implémentée en Caml.
Écrire en Caml les deux fonctions chercherA et chercherB ; chacune de ces deux
fonctions reçoit en paramètres :
· une matrice G codant le graphe G ;
· quatre vecteurs de longueur n pour les quatre tableaux décrits plus haut : C,
R,
mA et mB ;
· un entier codant le numéro du sommet de départ de la recherche.
Ces deux fonctions modifient les vecteurs mA et mB conformément à la
description cidessus. Elles renvoient le numéro d'un sommet atteint non couplé
de B ou la valeur ­1
selon le cas.
Pascal : Définir ce qu'on appelle récursivité croisée et indiquer comment elle
peut être
implémentée en Pascal.
Écrire en Pascal les deux fonctions chercherA et chercherB ; chacune de ces deux
fonctions reçoit en paramètres :
· une matrice G, de type Matrice, codant le graphe G ;
· quatre tableaux de type Tableau pour les quatre tableaux décrits plus haut :
C, R, mA et mB ;
· un entier n contenant la valeur de n donnant le cardinal commun à A et B ;
· un entier codant le numéro du sommet de départ de la recherche.
Ces deux fonctions modifient les tableaux mA et mB conformément à la
description cidessus. Elles renvoient le numéro d'un sommet atteint non couplé
de B ou la valeur ­1
selon le cas.

Page 13 sur 14

Épreuve d'informatique 2012

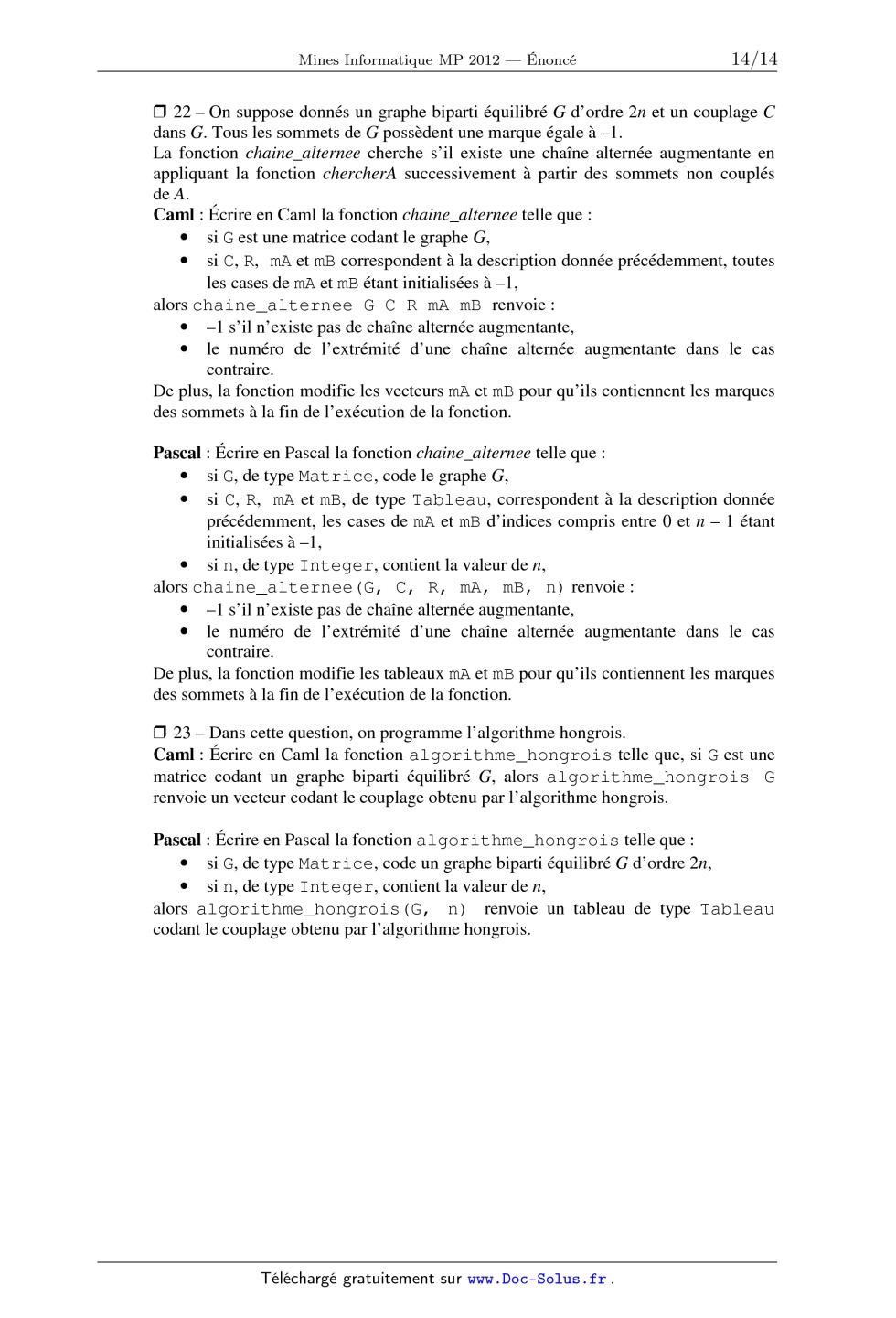

 22 ­ On suppose donnés un graphe biparti équilibré G d'ordre 2n et un couplage
C
dans G. Tous les sommets de G possèdent une marque égale à ­1.
La fonction chaine_alternee cherche s'il existe une chaîne alternée augmentante
en
appliquant la fonction chercherA successivement à partir des sommets non couplés
de A.
Caml : Écrire en Caml la fonction chaine_alternee telle que :
· si G est une matrice codant le graphe G,
· si C, R, mA et mB correspondent à la description donnée précédemment, toutes
les cases de mA et mB étant initialisées à ­1,
alors chaine_alternee G C R mA mB renvoie :
· ­1 s'il n'existe pas de chaîne alternée augmentante,
· le numéro de l'extrémité d'une chaîne alternée augmentante dans le cas
contraire.
De plus, la fonction modifie les vecteurs mA et mB pour qu'ils contiennent les
marques
des sommets à la fin de l'exécution de la fonction.
Pascal : Écrire en Pascal la fonction chaine_alternee telle que :
· si G, de type Matrice, code le graphe G,
· si C, R, mA et mB, de type Tableau, correspondent à la description donnée
précédemment, les cases de mA et mB d'indices compris entre 0 et n ­ 1 étant
initialisées à ­1,
· si n, de type Integer, contient la valeur de n,
alors chaine_alternee(G, C, R, mA, mB, n) renvoie :
· ­1 s'il n'existe pas de chaîne alternée augmentante,
· le numéro de l'extrémité d'une chaîne alternée augmentante dans le cas
contraire.
De plus, la fonction modifie les tableaux mA et mB pour qu'ils contiennent les
marques
des sommets à la fin de l'exécution de la fonction.
 23 ­ Dans cette question, on programme l'algorithme hongrois.
Caml : Écrire en Caml la fonction algorithme_hongrois telle que, si G est une
matrice codant un graphe biparti équilibré G, alors algorithme_hongrois G
renvoie un vecteur codant le couplage obtenu par l'algorithme hongrois.
Pascal : Écrire en Pascal la fonction algorithme_hongrois telle que :
· si G, de type Matrice, code un graphe biparti équilibré G d'ordre 2n,
· si n, de type Integer, contient la valeur de n,
alors algorithme_hongrois(G, n) renvoie un tableau de type Tableau
codant le couplage obtenu par l'algorithme hongrois.

Page 14 sur 14

Extrait du corrigé obtenu par reconnaissance optique des caractères



Mines Informatique MP 2012 -- Corrigé
Ce corrigé est proposé par Gautier Marti (ENS Lyon) ; il a été relu par Benjamin
Monmege (ENS Cachan) et Guillaume Batog (Professeur agrégé).

Ce sujet est composé d'un exercice portant sur la théorie des langages et d'un
problème consacré aux graphes.
L'exercice invite à montrer que quatre langages donnés sont rationnels. Ils sont
définis comme l'ensemble des mots contenant une ou plusieurs occurrences d'un
mot
fixé. Cette exercice permet de vérifier la maîtrise des différentes techniques
de preuve
de rationalité d'un langage.
Le problème aborde, quant à lui, des problèmes de couplage sur les graphes
bipartis équilibrés. Un couplage, comme son nom l'indique, est un ensemble de
couples. Ces couples doivent vérifier certaines propriétés. Considérons par
exemple n
femmes et n hommes. Chaque femme a ou n'a pas une affinité pour un homme
donné. De la même manière, un homme aime ou n'aime pas une femme donnée.
En tant qu'agence matrimoniale, l'objectif est de former le maximum de couples
en
respectant les affinités de chacun.
· La première partie permet de bien s'approprier la définition de couplage en
traitant un exemple et en écrivant des fonctions simples qui seront réutilisées
par la suite.
· Le sujet aborde ensuite, en deuxième partie, la notion de couplage maximal,
intuitivement un couplage qu'il est impossible de faire croître. Un algorithme
permettant de le construire est donné dans le sujet. Le but de la partie est de
l'implémenter, en commençant par l'appliquer à la main sur deux exemples.
Les fonctions à écrire sont courtes et ne présentent pas de difficultés
majeures.
· La troisième partie consiste en l'implémentation d'un algorithme naïf de
construction d'un couplage de cardinal maximum.
· Enfin la partie 4, la plus difficile, présente l'algorithme hongrois, qui est
la version polynomiale de l'algorithme en temps exponentiel de la partie
précédente.
Les questions sont diverses : des applications de l'algorithme sur des exemples,
une question théorique et des programmes à écrire.
Ce sujet est de longueur raisonnable, il était possible de le traiter en
majeure partie
le jour du concours. L'aspect programmation y est bien représenté. Le travail
sur des
tableaux incite naturellement à la programmation impérative alors que les
parcours
de graphe s'effectuent plus aisément avec la récursivité. La principale
difficulté du
sujet consiste en l'assimilation des nombreuses définitions ; les applications
sur les
exemples ont pour but d'aider à les intégrer.
Les graphes ne figurent pas explicitement au programme mais apparaissent de
manière récurrente dans les sujets des Mines. Bien que les notions utiles à la
résolution du problème soient parfaitement définies dans le sujet, une
familiarité avec ces
dernières est un avantage certain le jour du concours.

Indications

Exercice
1 Écrire une expression rationnelle décrivant L1 .
3 Déterminer la forme de f . Se souvenir qu'un langage fini est rationnel.
4 Utiliser les propriétés de clôture des langages rationnels.

Problème
6 Remarquer que les sommets 1A et 3A jouent un rôle particulier.
7 Ne pas oublier de vérifier que les arêtes du couplage sont effectivement des
arêtes
du graphe.
10 Se rendre compte que le graphe est coupé en deux sous-graphes disjoints
bipartis
non équilibrés.
11 Créer deux tableaux qui contiennent le degré d'un sommet, un pour A et un
pour B. Penser à utiliser 2 boucles for imbriquées pour considérer toutes les
arêtes possibles du graphe.
15 Pour une arête donnée, déterminer récursivement les meilleurs couplages
obtenus
en choisissant cette arête ou non puis comparer leurs cardinaux.
17 Construire un couplage C en considérant les arêtes d'une chaîne alternée
augmentante relativement au couplage C qui ne sont pas dans C.
19 Utiliser une fonction récursive qui prend en paramètre un sommet de B,
celle-ci
saute un sommet sur deux (les sommets de A) de la chaîne alternée augmentante.

Exercice sur les langages rationnels
1 L'expression rationnelle  · f ·  décrit le langage L1 , donc
L1 est rationnel.
Rappelons que tout langage rationnel est décrit par une infinité d'expressions
rationnelles équivalentes. L'expression rationnelle ci-dessus est la
réponse la plus naturelle.
On pourrait répondre aux questions de l'exercice, grâce au théorème de
Kleene, par un automate fini A. Il faudrait alors prouver que le langage
reconnu par l'automate fini est bien le langage L de la question en montrant
la double inclusion L(A)  L et L  L(A). C'est une perte de temps le jour
du concours. Par exemple, pour f = aba, le langage reconnu par l'automate
suivant est L1 .
a,b

a,b

0

a

1

b

2

a

3

2 L'expression rationnelle  · f ·  · f ·  décrit le langage L2 . Par conséquent,
L2 est rationnel.
3 Soit C(f ) l'ensemble des mots de préfixe et suffixe f non disjoints.
Formellement,
C(f ) = {uvw   | f = uv = vw avec u, v, w   et v 6= }
Un mot w appartient à L3 si et seulement si w possède un facteur dans C(f ).
Comme f
est fini, C(f ) est fini. Par conséquent, C(f ) est rationnel puisque tout
langage fini
est rationnel car c'est une union finie des singletons des mots qui la
composent.
Le langage  est aussi rationnel. Puisque la famille des langages rationnels est
fermée par concaténation, il vient que
L3 = {x · c · y | x   , y   , c  C(f )} est rationnel.
4 Les mots qui contiennent exactement une occurrence du facteur f sont les mots
qui contiennent au moins une occurrence de f mais qui ne contiennent pas au
moins
c
deux occurrences disjointes ou non de f , par conséquent L4 = L1  (L2  L3 ).
D'après
les questions 1, 2 et 3 les langages L1 , L2 et L3 sont rationnels. Puisque la
famille
des langages rationnels est fermée par union, intersection et complémentaire,
L4 est un langage rationnel.
La clôture par intersection et complémentaire des langages reconnaissables
par automate fini se montre facilement et le théorème de Kleene permet de
conclure pour les langages rationnels.

Problème d'algorithmique et programmation
I. Généralités
5 Le couplage {(0A , 0B ), (1A , 3B ), (2A , 1B )} convient.
6 Il n'existe pas de couplage de cardinal 4. En effet, supposons par l'absurde
qu'un tel couplage existe. Chaque sommet de A est alors couplé avec un unique
sommet de B.
Considérons le sommet 1A . Le degré de ce sommet est 1,
il est donc couplé avec 3B son unique voisin. L'arête (1A , 3B )
appartient au couplage. Considérons à présent le sommet
3A , son degré est 1, il est nécessairement couplé à son unique
voisin 3B . L'arête (3A , 3B ) appartient donc au couplage. Or,
(1A , 3B ) et (3A , 3B ) sont incidentes ce qui contredit la définition de
couplage.

0A

0B

1A

1B

2A

2B

3A

3B

Il n'existe pas de couplage de cardinal 4 dans G0 .
7 Pour vérifier que le tableau C représente un couplage dans G, il suffit de
vérifier
qu'une arête du couplage C est effectivement une arête du graphe G et que chaque
sommet de B apparaît au plus une fois dans le couplage C à l'aide d'un tableau
de
booléens indicé par les sommets de B.
let verifie G C =
let n = vect_length G in
let resultat = ref true in
let couple = make_vect n false in
let sommet = ref 0 in
while !sommet < n && !resultat do
if C.(!sommet) <> -1 then
begin
if not G.(!sommet).(C.(!sommet)) || couple.(!sommet)
then resultat := false;
couple.(!sommet) <- true
end;
incr sommet
done;
!resultat;;
La fonction verifie est constituée d'une boucle exécutée au plus n fois et le
corps
de cette boucle contient un test et des instructions réalisés en temps constant.
La fonction verifie a une complexité en O(n).
